Pepperl+Fuchs OBT100-R100-EP-IO-0,3M-V3-L reflexní světelný snímač, 267075-100229, spínání za světla, 10 - 30 V/DC, 1 ks

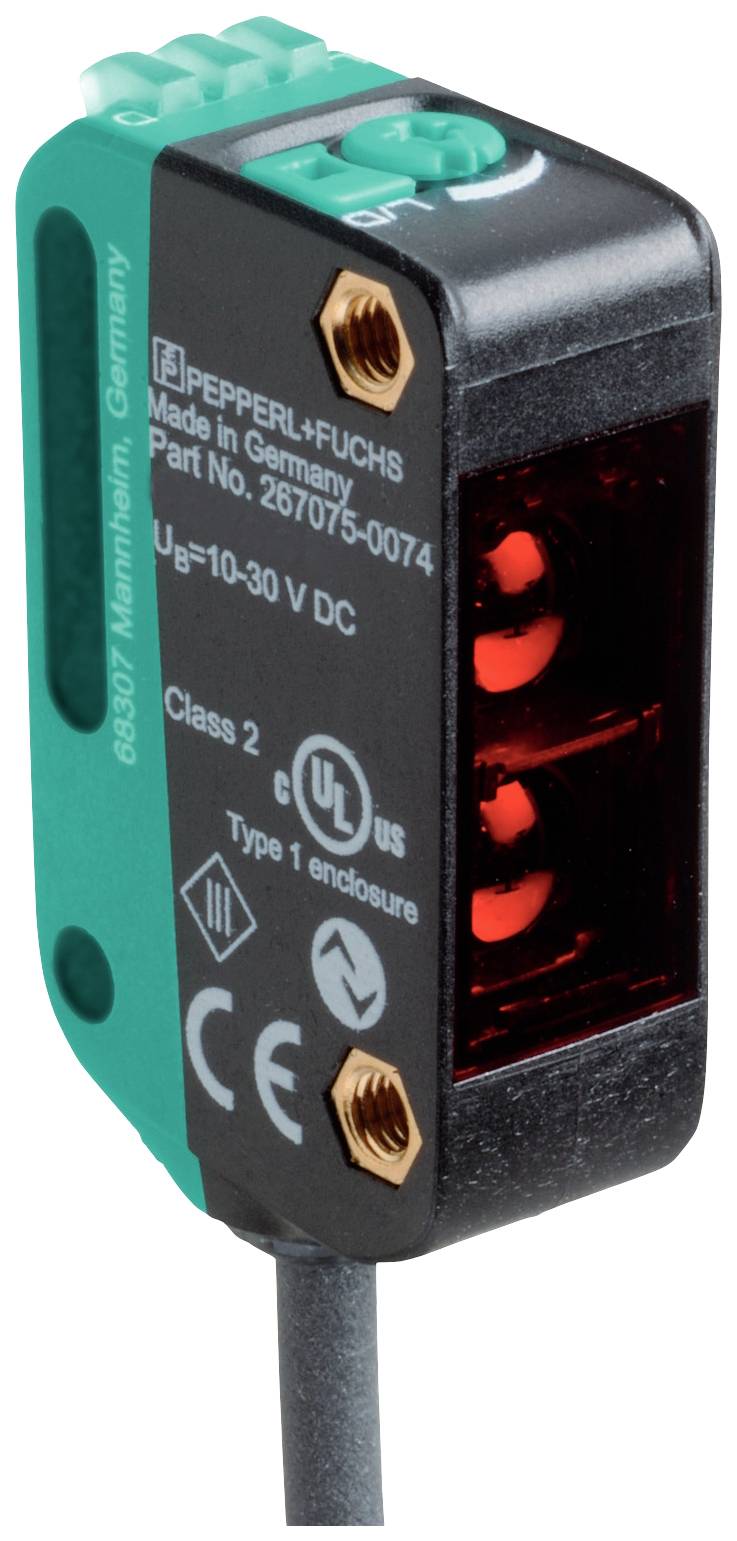

Obdélníkový optoelektronický snímač od Pepperl+Fuchs s červeným světelným polem, modelové číslo 267075-0074, vhodný pro 10-30 V DC.

Ilustrační obrázek

Kategorie produktu

reflexní světelný snímač

Funkce

spínání za světla

Provozní napětí max.

30 V/DC

Připojení

Typ

OBT100-R100-EP-IO-0,3M-V3-L

Datasheety: (PDF)

Doručení: Pá 18. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 838,84 Kč / kus)

4 838,84 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelný snímač

Typ: OBT100-R100-EP-IO-0,3M-V3-L

Funkce: spínání za světla

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 300 µs

Typ kontaktu: Antivalentní

Výstupy: NPN, zavírač
PNP, otvírač

Spínací frekvence: 1650 Hz

Připojení: M8

Délka kabelu: 0.3 m

Materiál pouzdra: polykarbonát

Typ vysílače: laserová dioda

Třída laseru: 1

Vlnová délka: 680 nm

: 100 mm

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 11 mm

V: 37.1 mm

Hloubka: 21.5 mm

Rozm.: (š x v x h) 11 x 37.1 x 21.5 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2629337 Pepperl+Fuchs OBT100-R100-EP-IO-0,3M-V3-L reflexní světelný snímač, 267075-100229, spínání za světla, 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629337 Pepperl+Fuchs OBT100-R100-EP-IO-0,3M-V3-L reflexní světelný snímač, 267075-100229, spínání za světla, 10 - 30 V/DC, 1 ks

Popis

Spínací rozsah: 7... 100 mm, světelný vysílač: Laserová dioda, druh světla: Červená, střídavé světlo, výstup signálu: 1 výstup Push-Pull, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací/tma, IO-Link, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3 7pólový, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací rozsah: 7... 100 mmSpínací rozsah min.: 7... 25 mmSpínací rozsah max.: 7... 100 mmRozsah nastavení: 25... 100 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: Laserová diodaDruh světla: červené, střídavé světloData z laseru POZNÁMKA: LASEROVÉ SVĚTLO, NEDÍVEJTE SE DO PAPRSKU Laserová třída 1 Vlnová délka: 680 nm Divergence paprsku: > 5 mrad d63 < 1 mm v rozsahu 150 mm... 250 mm Impulz: 3 µs Opakování: Cca 13 kHz Max. Puls energie: 10,4 NJRozdíl v černobílé barvě (6 % / 90 %) < : 5 % při 80 mmPrůměr světla < : 1 mm ve vzdálenosti 60 mmZorný úhel: cca 0,3 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 40000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 560 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický provoz - objekt rozpoznán | statický vypnuto - objekt není rozpoznánOvládací prvky: Spínání světlem/tmaOvládací prvky: Ovladač šířky tlačítekElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 20 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Smart senzorID přístroje: 0 x 110603 (1115651)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav je: | C/Q - Pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací/tma spínaný, IO-Link | Výstup signálu: 1x výstup s protitakem, odolný proti zkratu, s ochranou proti přepólování, odolný proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 1650 HzReakční doba: 300 µsShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Bezpečnosti laseru: EN 60825-1:2014Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Schválení FDA: IEC 60825-1:2007 kompatibilní s 21 CFR 1040.10 a 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 37,1 mmHloubka krytu: 21,5 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 17 g.Délka kabelu: 0,3 m
