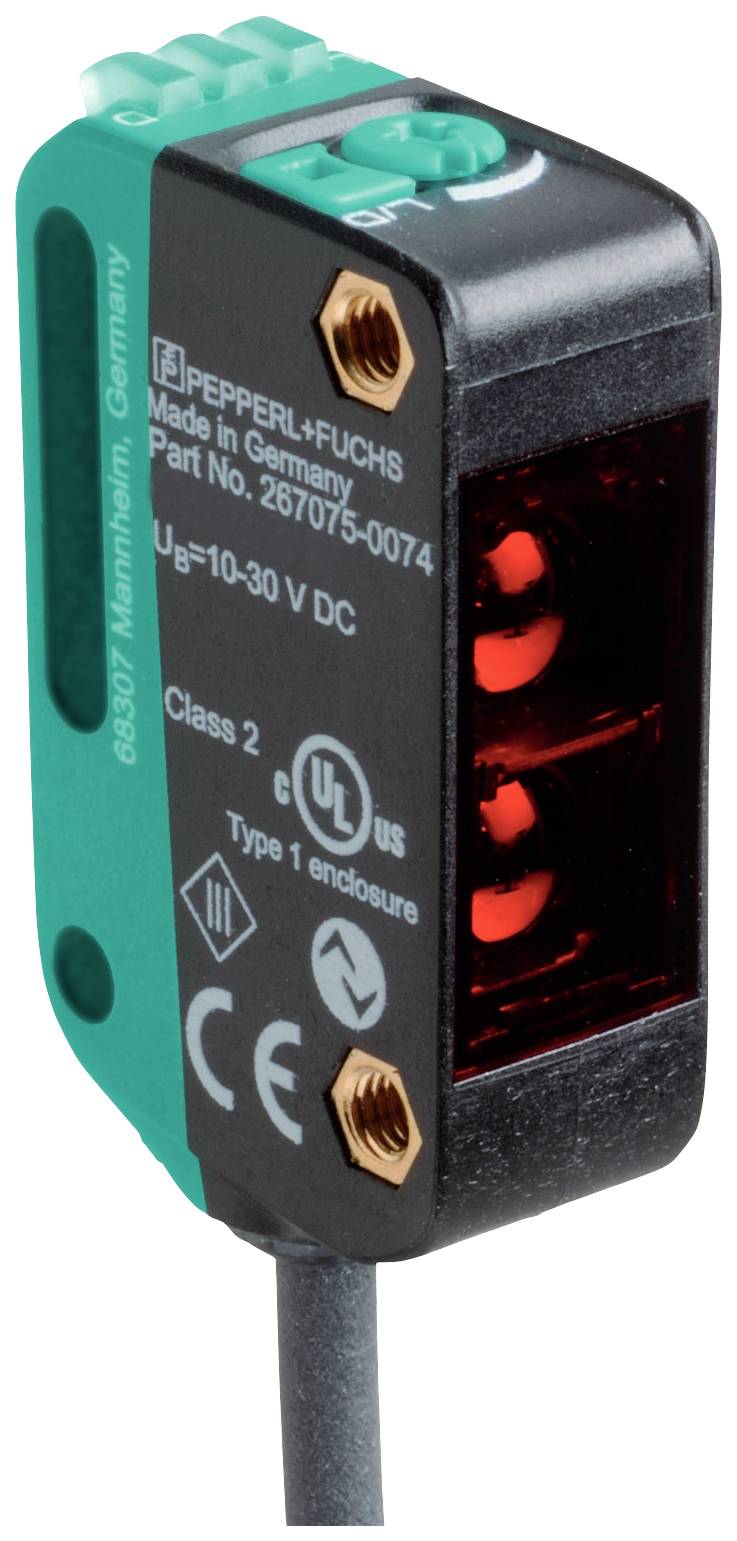

Pepperl+Fuchs OBR7500-R100-E5F-IO-0,3M-V1 reflexní světelná závora, 267075-100492, spínání za tmy, polarizační filtr, 10
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
reflexní světelná závora
Funkce
spínání za tmy
polarizační filtr
Provozní napětí max.
30 V/DC
Připojení
M12, 4pólové
Datasheety: (PDF)
Počet
Celková cena (2 552,89 Kč / kus)
2 552,89 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Druh obalu
Piece
- Kategorie produktu
reflexní světelná závora
- Typ
OBR7500-R100-E5F-IO-0,3M-V1
- Funkce
spínání za tmy
polarizační filtr
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
0.5 ms
- Typ kontaktu
1 PNP
- Výstupy
PNP, otvírač
PNP, zavírač
- Spínací frekvence
1000 Hz
- Připojení
M12, 4pólové
- Délka kabelu
0.3 m
- Materiál pouzdra
polykarbonát
- Typ vysílače
červená LED dioda
10 m
- Vlastnosti
Odolný vůči chladnému mazivu
Odolný vůči oleji
LED kontrolka
Kyselinovzdorný
Odolný vůči louhům
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šířka
11 mm
- V
37.1 mm
- Hloubka
21.5 mm
- Rozm.
(š x v x h) 11 x 37.1 x 21.5 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2627801 Pepperl+Fuchs OBR7500-R100-E5F-IO-0,3M-V1 reflexní světelná závora, 267075-100492, spínání za tmy, polarizační filtr, 10
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2627801 Pepperl+Fuchs OBR7500-R100-E5F-IO-0,3M-V1 reflexní světelná závora, 267075-100492, spínání za tmy, polarizační filtr, 10
Popis
Provozní dosah: 0... 7,5 m, světelný vysílač: LED, typ světla: Červená, výměnná světla, signální výstup: 1 PNP, Odolný proti zkratu, s ochranou proti přepólování, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), druh spínání: Druh spínání senzoru je přepínatelný. Stav při dodání: C/Q - Pin4: PNP spínací/spínající, IO-Link Alarm output - Pin2: PNP rozpínací kontakt: Pevný kabel 300 mm se zástrčkou M12 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeProvozní dosah: 0... 7,5 mVzdálenost odrazky: 0,03... 7,5 mDosah: 10 m.Referenční objekt: Reflektor H85-2Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaPolarizační filtr: AnoPrůměr svítivosti: Cca 65 mm ve vzdálenosti 1 m.Úhel otevření: 3,7 °Vnější hranice osvětlení: EN 60947-5-2Identifikační údaje funkční bezpečnostiMTTFd: 724 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Spínání světlem/tmaOvládací prvky: Nastavení citlivostiZobrazení parametrů: Komunikace IO-Link: Zelená LED, krátké spínání (1 Hz)Elektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1ID přístroje: 0 x 110212 (1114642)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVýstupVýstupy pro případ „prvního poklesu“: 1 PNP, neaktivní při nedosažení funkční rezervy po cca 5 s. | okamžitě neaktivní, pokud se během blikání uskuteční 4 přerušení.Druh spínání: Druh spínání senzoru je přepínatelný. Dodací stav je: | C/Q - Pin4: PNP spínací/spínající, IO-Link | výstup alarmu - Pin2: PNP rozpínací kontaktVýstup signálu: 1 PNP, ochrana proti zkratu a přepólováníSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 1000 HzDoba odezvy: 0,5 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -25... 60 °C (-13... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 37,1 mmHloubka krytu: 21,5 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 21 g.Délka kabelu: 0,3 m
