Name: Pepperl+Fuchs OBR6000-R103-EP-IO-V3 reflexní světelná závora, 267075-100278, polarizační filtr, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2628759
Availability: BackOrder

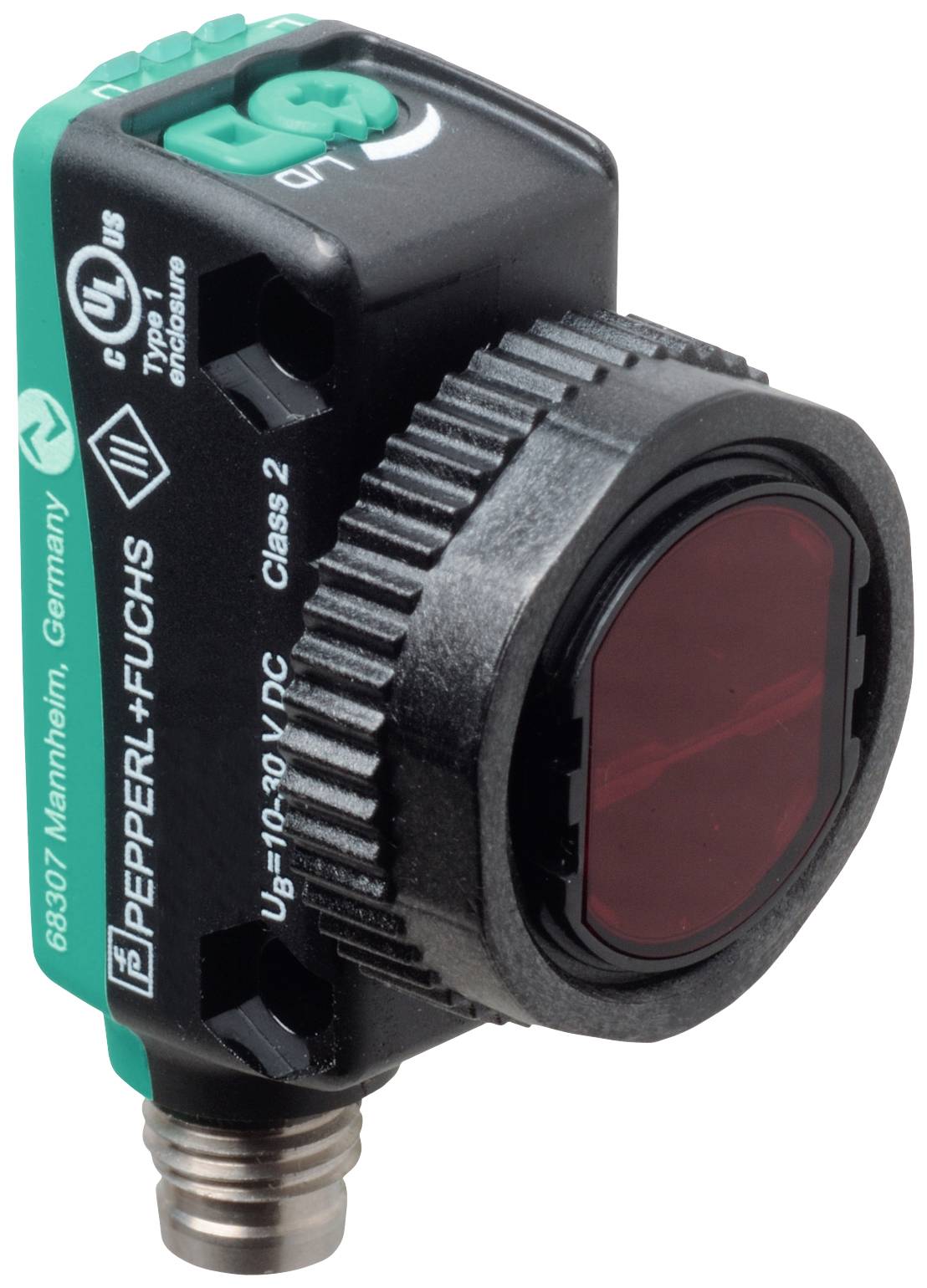

Válcový snímač od Pepperl+Fuchs s červeným průhledovým okénkem, vhodný pro průmyslové aplikace, zobrazuje sériové číslo.

Ilustrační obrázek

Kategorie produktu

reflexní světelná závora

Funkce

polarizační filtr

Provozní napětí max.

30 V/DC

Připojení

Typ

OBR6000-R103-EP-IO-V3

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 23. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 865,00 Kč / kus)

2 865,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelná závora

Typ: OBR6000-R103-EP-IO-V3

Funkce: polarizační filtr

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 0.5 ms

Typ kontaktu: 1 spínací kontakt

Výstupy: NPN, zavírač
PNP, otvírač

Spínací frekvence: 1000 Hz

Připojení: M8

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

: 8 m

Vlastnosti: S podsvícením

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 15 mm

V: 43.9 mm

Hloubka: 26.7 mm

Rozm.: (š x v x h) 15 x 43.9 x 26.7 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628759 Pepperl+Fuchs OBR6000-R103-EP-IO-V3 reflexní světelná závora, 267075-100278, polarizační filtr, 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628759 Pepperl+Fuchs OBR6000-R103-EP-IO-V3 reflexní světelná závora, 267075-100278, polarizační filtr, 10 - 30 V/DC, 1 ks

Popis

Provozní dosah: 0... 6 m, světelný vysílač: LED, druh světla: Červená, střídavě, výstup signálu: 1 výstup Push-Pull, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / tma spínající, PNP rozpínací / spínací, IO-Link, připojení: Přístrojová zástrčka M8 x 1, 3 4pólová, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F)

Tento text byl přeložen strojově.

Provedení

Obecné údajeProvozní dosah: 0... 6 mVzdálenost odrazky: 0,03... 6 mDosah: 8 m.Referenční objekt: Reflektor H85-2Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaPolarizační filtr: AnoPrůměr svítivosti: Cca 65 mm ve vzdálenosti 1 m.Úhel otevření: 3,7 °Vnější hranice osvětlení: EN 60947-5-2Identifikační údaje funkční bezpečnostiMTTFd: 724 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Spínání světlem/tmaOvládací prvky: Nastavení citlivostiZobrazení parametrů: Komunikace IO-Link: Zelená LED, krátké spínání (1 Hz)Elektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Přenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora SIO mode: AnoPřístroje ID: 0 x 110204 (1114628)Kompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN spínací kontakt / tma spínající, PNP rozpínací/spínací, IO-LinkVýstup signálu: 1x výstup s protitakem, odolný proti zkratu, s ochranou proti přepólování, odolný proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 1000 HzDoba odezvy: 0,5 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F) | Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 43,9 mmHloubka krytu: 26,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Přístrojová zástrčka M8 x 1, 3-pólováMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 12 g.
