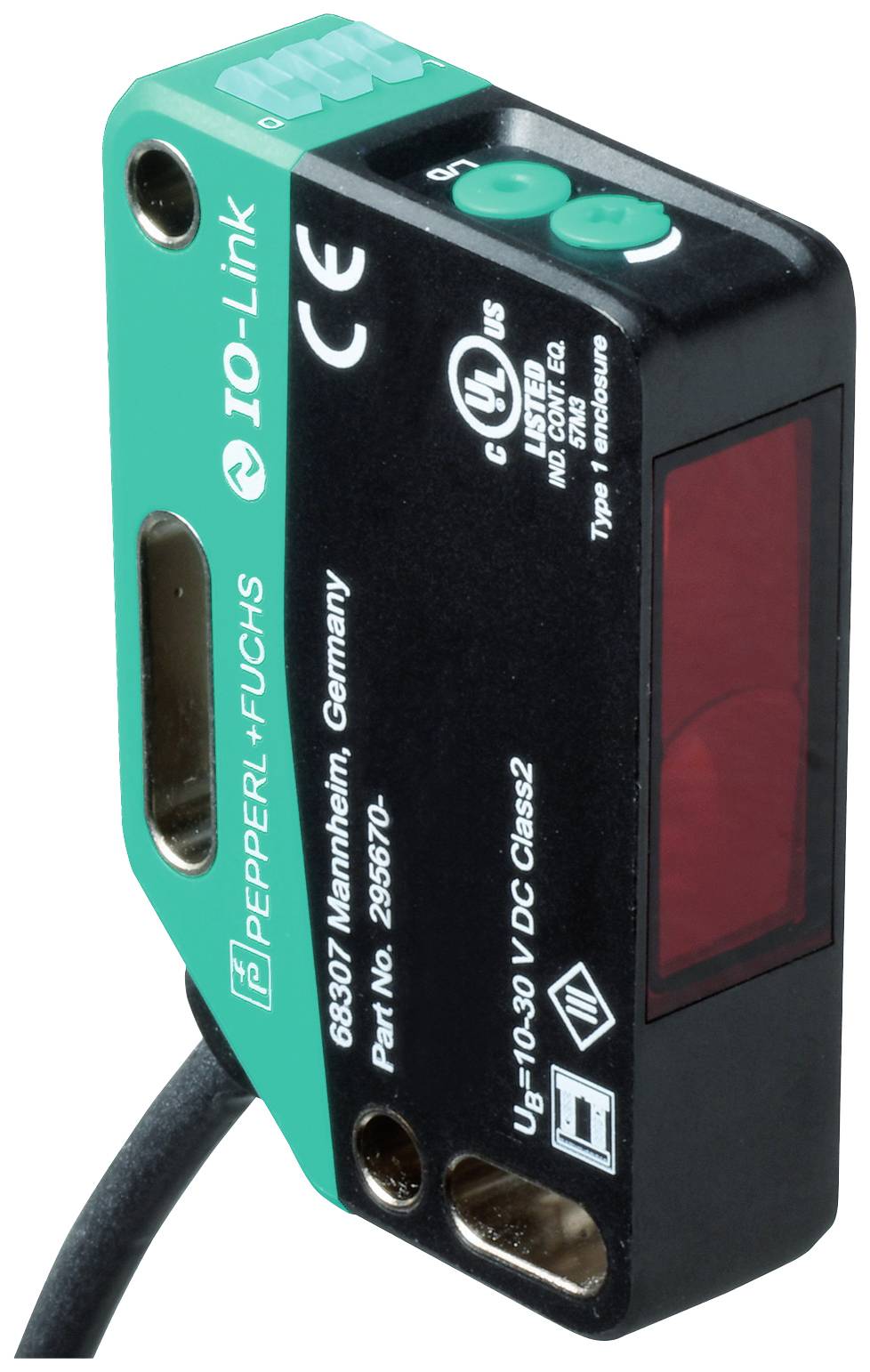

Pepperl+Fuchs OBR15M-R201-2EP-IO reflexní světelná závora, 295670-100064, spínání za tmy, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelná závora
Funkce
spínání za tmy
Provozní napětí max.
30 V/DC
Připojení
kabel
Typ
OBR15M-R201-2EP-IO
Datasheety: (PDF)
Počet
Celková cena (3 293,39 Kč / kus)
3 293,39 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelná závora
- Typ
OBR15M-R201-2EP-IO
- Funkce
spínání za tmy
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
0.5 ms
- Výstupy
NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač
- Spínací frekvence
1000 Hz
- Připojení
kabel
- Délka kabelu
2 m
- Materiál pouzdra
polykarbonát
- Typ vysílače
červená LED dioda
18.5 m
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Šířka
15 mm
- V
61.7 mm
- Hloubka
41.7 mm
- Rozm.
(š x v x h) 15 x 61.7 x 41.7 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2627833 Pepperl+Fuchs OBR15M-R201-2EP-IO reflexní světelná závora, 295670-100064, spínání za tmy, 10 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2627833 Pepperl+Fuchs OBR15M-R201-2EP-IO reflexní světelná závora, 295670-100064, spínání za tmy, 10 - 30 V/DC, 1 ks
Popis
Provozní dosah: 0... 15 m, světelný vysílač: LED, druh světla: Červená, střídavě světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = BK), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - BK: NPN spínací kontakt / spínání tma, PNP rozpínací kontakt / spínání za světla, IO-Link / Q - WH: NPN spínač / spínání za světla, PNP spínací kontakt / tma, připojení: 2 m pevný kabel, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel napevno uložený -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeProvozní dosah: 0... 15 mVzdálenost odrazky: 0,02... 15 mDosah: 18,5 m.Referenční objekt: Reflektor H85-2Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaPolarizační filtr: AnoPrůměr svítivosti: Cca 520 mm ve vzdálenosti 15 m.Úhel otevření: 2 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 60000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 724 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Spínání světlem/tmaOvládací prvky: Nastavení citlivostiElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 18 mA při provozním napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = BK)Verze IO-Link: 1.1Profil zařízení: Identifikace a diagnostika | Smart senzor typ 2.4ID přístroje: 0x111211 (1118737)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora „SIO mode“: AnoKompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Stav při dodání: | C/Q - BK: NPN spínací kontakt / spínání setměním, PNP rozpínací/spínací, IO-Link | /Q - WH: NPN rozpínací/spínací, PNP spínací/tmaVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 1000 HzDoba odezvy: 0,5 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 61,7 mmHloubka krytu: 41,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel o délce 2 m.Materiál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 83 g.Délka kabelu: 2 m
