Name: Pepperl+Fuchs OBG5000-R101-EP-IO-0,3M-V3 reflexní světelná závora, 267075-100070, protitakt s inverzí, Rozpoznání kontra
Brand: Pepperl+Fuchs
SKU: 2628755
Availability: BackOrder

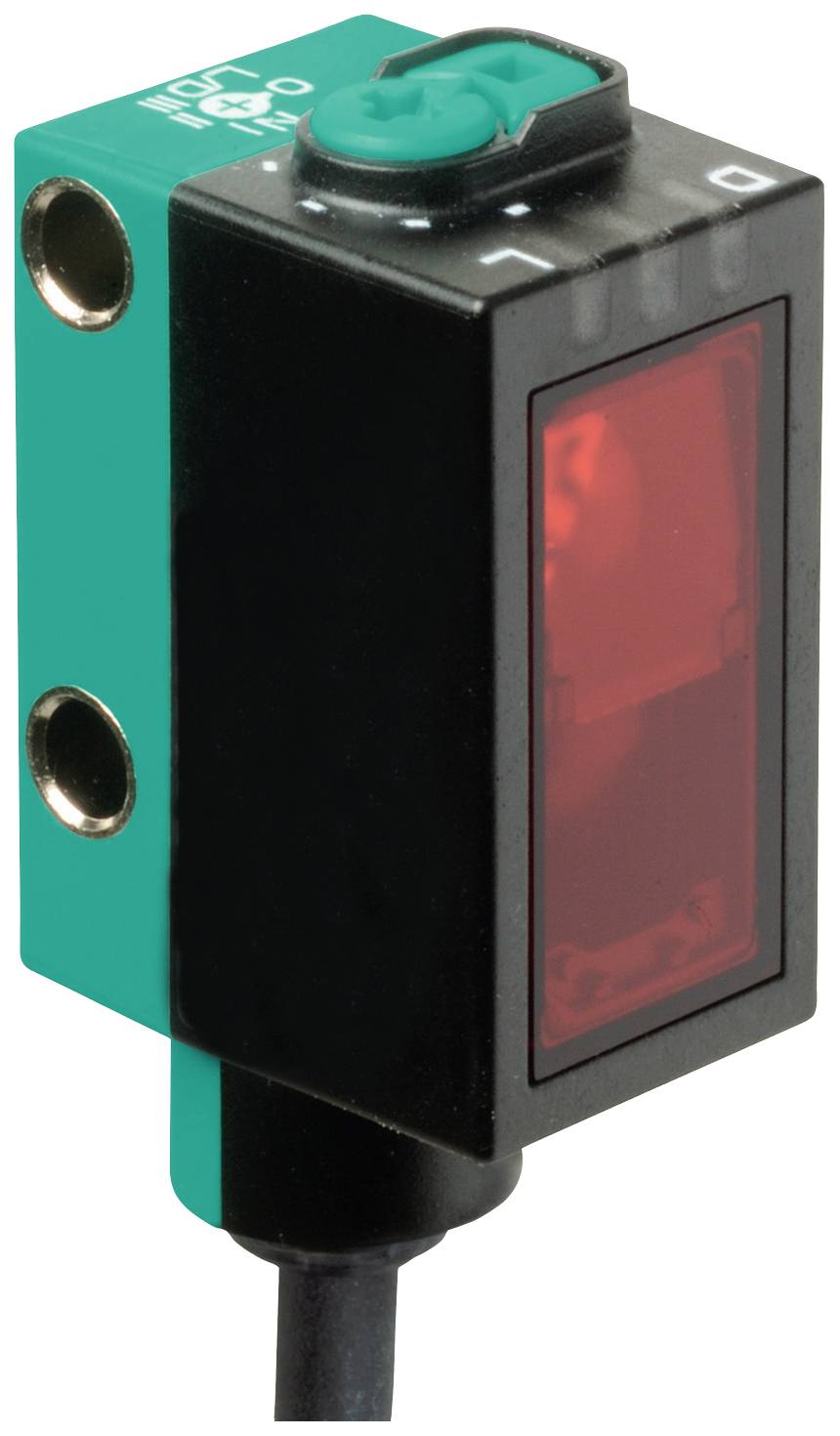

Obdélníkový senzor s černým pouzdrem a červeným předním okénkem. Jsou viditelné dva kruhové konektory.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

reflexní světelná závora

Funkce

Rozpoznání kontrastu

Provozní napětí max.

30 V/DC

Připojení

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 23. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 679,00 Kč / kus)

4 679,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: reflexní světelná závora

Typ: OBG5000-R101-EP-IO-0,3M-V3

Provedení: protitakt s inverzí

Funkce: Rozpoznání kontrastu

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 1 ms

Výstupy: NPN, zavírač
PNP, otvírač

Spínací frekvence: 500 Hz

Připojení: M8

Délka kabelu: 0.3 m

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

: 6 m

Vlastnosti: LED kontrolka

Min. teplota: -20 °C

Max. teplota: 60 °C

Délka: 0.3 m

Šířka: 13.9 mm

V: 33.8 mm

Hloubka: 18.3 mm

(Ø): 170 mm

Rozm.: (Ø x v) 170 mm x 33.8 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628755 Pepperl+Fuchs OBG5000-R101-EP-IO-0,3M-V3 reflexní světelná závora, 267075-100070, protitakt s inverzí, Rozpoznání kontra

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628755 Pepperl+Fuchs OBG5000-R101-EP-IO-0,3M-V3 reflexní světelná závora, 267075-100070, protitakt s inverzí, Rozpoznání kontra

Popis

Provozní dosah: 0... 3,5 m v provozu s čajovým provozem ; 0... 5 m v poloze přepínače „N“, světelný vysílač: LED, druh světla: Červená, střídavé světlo, výstup signálu: 1 výstup Push Pull, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / tma spínající, PNP rozpínací / spínací, IO-Link, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3 7pólový, provozní napětí: 10... 30 v DC, okolní teplota: -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy

Tento text byl přeložen strojově.

Provedení

Obecné údajeProvozní dosah: 0... 3,5 m v provozu s čajovým provozem ; 0... 5 m při poloze přepínače „N“Vzdálenost odrazky: 0... 3,5 m v provozu s čajovým provozem ; 0... 5 m při poloze přepínače „N“Dosah: 6 m.Referenční objekt: Reflektor H85-2Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaPrůměr svítivosti: Cca 170 mm ve vzdálenosti 3,5 m.Zorný úhel: cca 5 °Vnější hranice osvětlení: EN 60947-5-2Identifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Tlačítko Teach-InOvládací prvky: 5-stupňový otočný spínač pro výběr provozních režimůStupně kontrastu: 10 % - čisté, vodou naplněné PET lahve | 18 % - čiré sklo | 40 % - barevné sklo nebo neprůhledné materiály | nastavitelný přes otočný spínačElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Přenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora SIO mode: AnoPřístroje ID: 0 x 110 A01 (1116673)Kompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav je: | C/Q - Pin4: NPN spínací kontakt / tma spínající, PNP rozpínací/spínací, IO-Link | Výstup signálu: 1x výstup s protitakem, odolný proti zkratu, s ochranou proti přepólování, odolný proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 13,9 mmVýška krytu: 33,8 mmHloubka krytu: 18,3 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 17 g.Délka kabelu: 0,3 m
