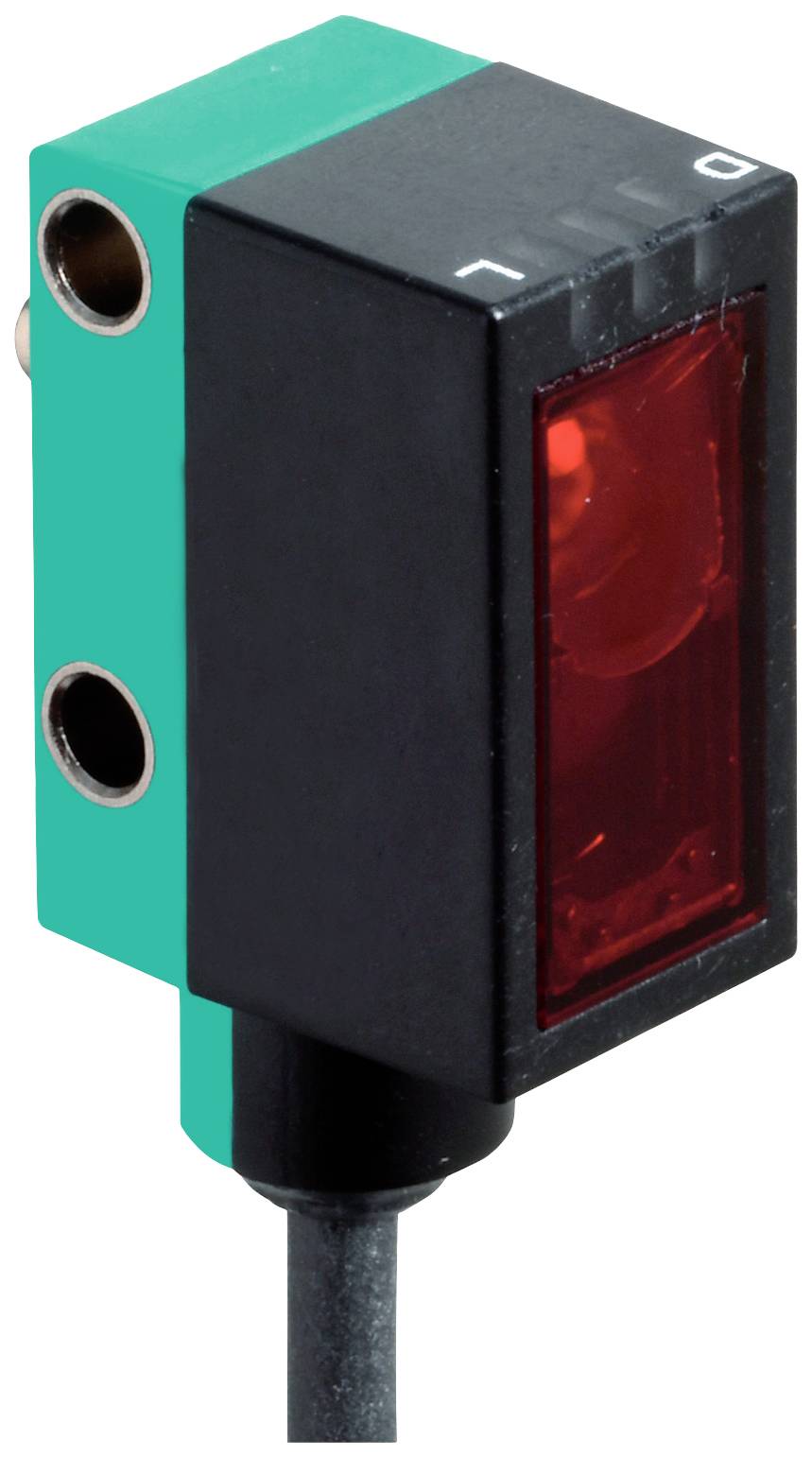

Pepperl+Fuchs OBG5000-R101-2P1-IO reflexní světelná závora, 267075-100519, přepínač, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelná závora
Funkce
přepínač
Provozní napětí max.
30 V/DC
Připojení
kabel
Typ
OBG5000-R101-2P1-IO
Datasheety: (PDF)
Počet
Celková cena (3 751,24 Kč / kus)
3 751,24 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelná závora
- Typ
OBG5000-R101-2P1-IO
- Funkce
přepínač
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
1 ms
- Typ kontaktu
1 PNP
- Výstupy
NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač
- Spínací frekvence
500 Hz
- Připojení
kabel
- Délka kabelu
2 m
- Materiál pouzdra
polykarbonát
- Typ vysílače
červená LED dioda
6 m
- Vlastnosti
LED kontrolka
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Šířka
13.9 mm
- V
31.9 mm
- Hloubka
18.3 mm
- Rozm.
(š x v x h) 13.9 x 31.9 x 18.3 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2628772 Pepperl+Fuchs OBG5000-R101-2P1-IO reflexní světelná závora, 267075-100519, přepínač, 10 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2628772 Pepperl+Fuchs OBG5000-R101-2P1-IO reflexní světelná závora, 267075-100519, přepínač, 10 - 30 V/DC, 1 ks
Popis
Provozní dosah: 0... 5 m, světelný vysílač: LED, druh světla: Červená, střídavě světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = BK), způsob spínání: Stav vydání: C/Q - BK: NPN spínač / spínání světlem, PNP spínací kontakt / tma, IO-Link / Q - WH: NPN spínací kontakt / spínání, PNP spínací/spínání, PNP / spínání světlem, připojení: Pevný kabel 2 m, provozní napětí: 10... 30 v DC, okolní teplota: -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeProvozní dosah: 0... 5 mVzdálenost odrazky: 0... 5 mDosah: 6 m.Referenční objekt: Reflektor H85-2Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaPrůměr svítivosti: Cca 170 mm ve vzdálenosti 3,5 m.Zorný úhel: cca 5 °Vnější hranice osvětlení: EN 60947-5-2Identifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = BK)Přenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora SIO mode: AnoPřístroje ID: 0x110A09 (1116681)Kompatibilní Masterport typ: AVýstupTyp spínání: Stav vydání: | C/Q - BK: NPN rozpínací/spínací, PNP spínací/tma, IO-Link | /Q - WH: NPN spínací/tmu spínání, PNP spínací/světlem spínanýVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 13,9 mmVýška krytu: 31,9 mmHloubka krytu: 18,3 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: pevný kabel 2 mMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 36 g.Délka kabelu: 2 m
