Name: Pepperl+Fuchs OBG5000-R100-E5F-IO-V31 reflexní světelná závora, 267075-100485, zaclonění pozadí, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2627728
Availability: BackOrder

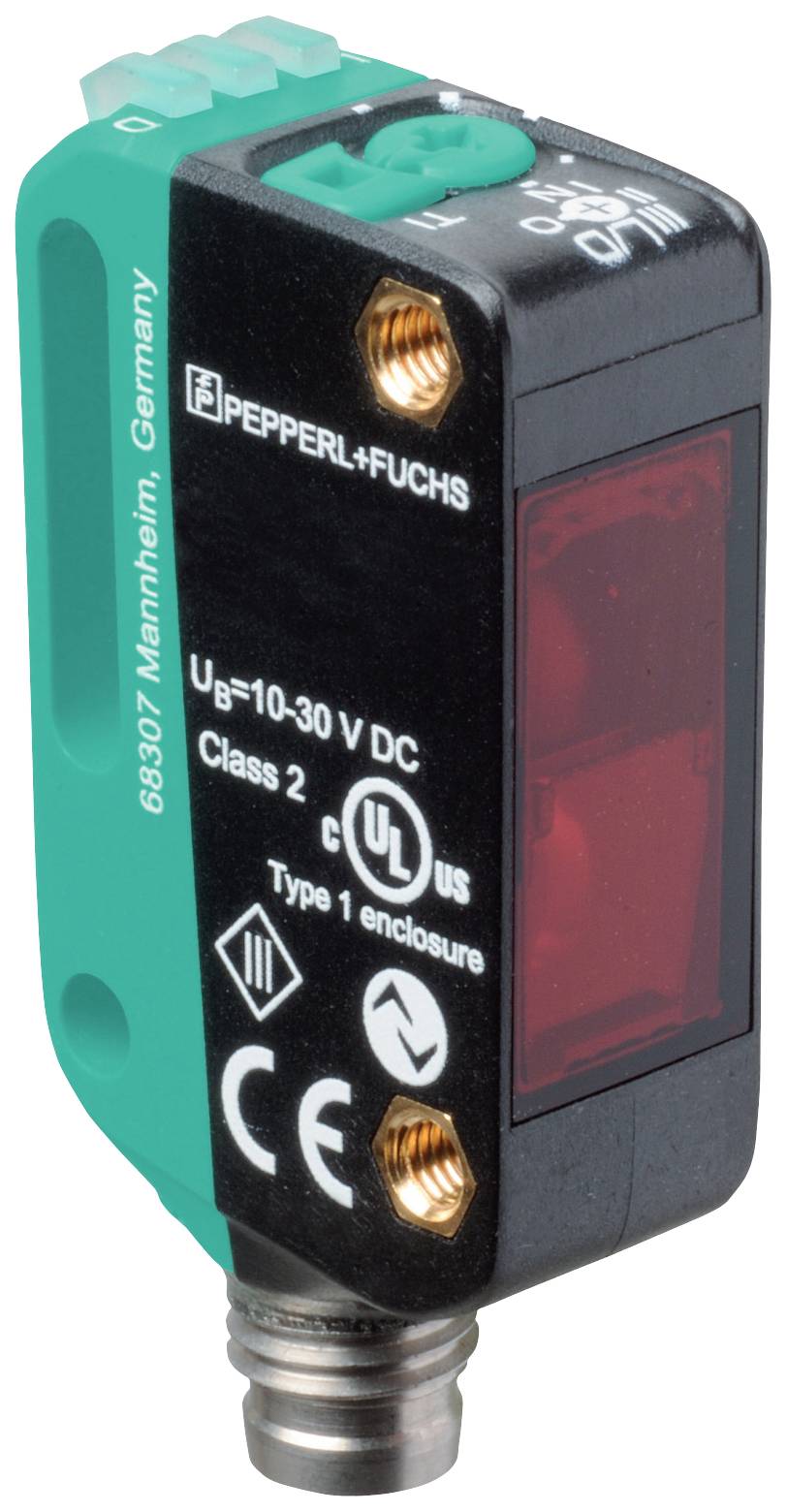

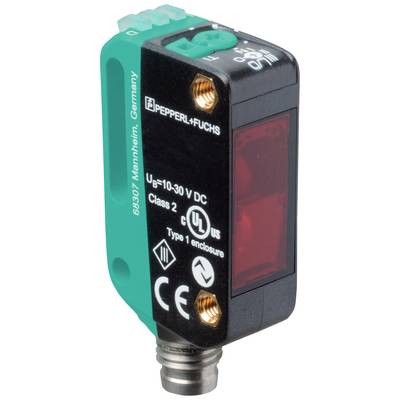

Optoelektronický senzor od Pepperl+Fuchs s vytištěným číslem modelu, logy ochranných krytí a technickou specifikací.

Ilustrační obrázek

Kategorie produktu

reflexní světelná závora

Funkce

zaclonění pozadí

Provozní napětí max.

30 V/DC

Připojení

M8, 4pólové

Typ

OBG5000-R100-E5F-IO-V31

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 415,00 Kč / kus)

4 415,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelná závora

Typ: OBG5000-R100-E5F-IO-V31

Funkce: zaclonění pozadí

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 1 ms

Typ kontaktu: 1 PNP

Výstupy: PNP, otvírač
PNP, zavírač

Spínací frekvence: 500 Hz

Připojení: M8, 4pólové

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

: 6 m

Vlastnosti: S podsvícením

Min. teplota: -20 °C

Max. teplota: 60 °C

Šířka: 11 mm

V: 44.5 mm

Hloubka: 21.5 mm

Rozm.: (š x v x h) 11 x 44.5 x 21.5 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2627728 Pepperl+Fuchs OBG5000-R100-E5F-IO-V31 reflexní světelná závora, 267075-100485, zaclonění pozadí, 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2627728 Pepperl+Fuchs OBG5000-R100-E5F-IO-V31 reflexní světelná závora, 267075-100485, zaclonění pozadí, 10 - 30 V/DC, 1 ks

Popis

Provozní dosah: 0... 3,5 m v provozu s čajovým provozem ; 0... 5 m v poloze přepínače „N“, světelný vysílač: LED, druh světla: Červená, střídavé světlo, signální výstup: 1 PNP, Odolný proti zkratu, s ochranou proti přepólování, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), druh spínání: Druh spínání senzoru je přepínatelný. Stav dodání: C/Q - Pin4: PNP spínací kontakt / spínající kontakty, IO-Link alarm výstup - Pin2: PNP rozpínací kontakt, připojení: Přístrojová zástrčka M8 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -20... 60 °C (-4... 140 °F)

Tento text byl přeložen strojově.

Provedení

Obecné údajeProvozní dosah: 0... 3,5 m v provozu s čajovým provozem ; 0... 5 m při poloze přepínače „N“Vzdálenost odrazky: 0... 3,5 m v provozu s čajovým provozem ; 0... 5 m při poloze přepínače „N“Dosah: 6 m.Referenční objekt: Reflektor H85-2Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaPrůměr svítivosti: Cca 170 mm ve vzdálenosti 3,5 m.Zorný úhel: cca 5 °Vnější hranice osvětlení: EN 60947-5-2Identifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Tlačítko Teach-InOvládací prvky: 5-stupňový otočný spínač pro výběr provozních režimůStupně kontrastu: 10 % - čisté, vodou naplněné PET lahve | 18 % - čiré sklo | 40 % - barevné sklo nebo neprůhledné materiály | nastavitelný přes otočný spínačElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1ID přístroje: 0x110A08 (1116680)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVýstupVýstup pro případ předem: 1x PNP funkční rezervač (alarm), ochrana proti zkratu, ochrana proti přepólování, otevřený kolektorDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav je: | C/Q - Pin4: PNP spínací/spínající, IO-Link | výstup alarmu - Pin2: PNP rozpínací kontaktVýstup signálu: 1 PNP, ochrana proti zkratu a přepólováníSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -20... 60 °C (-4... 140 °F) | Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 44,5 mmHloubka krytu: 21,5 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Přístrojová zástrčka M8 x 1, 4-pólováMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 10 g.
