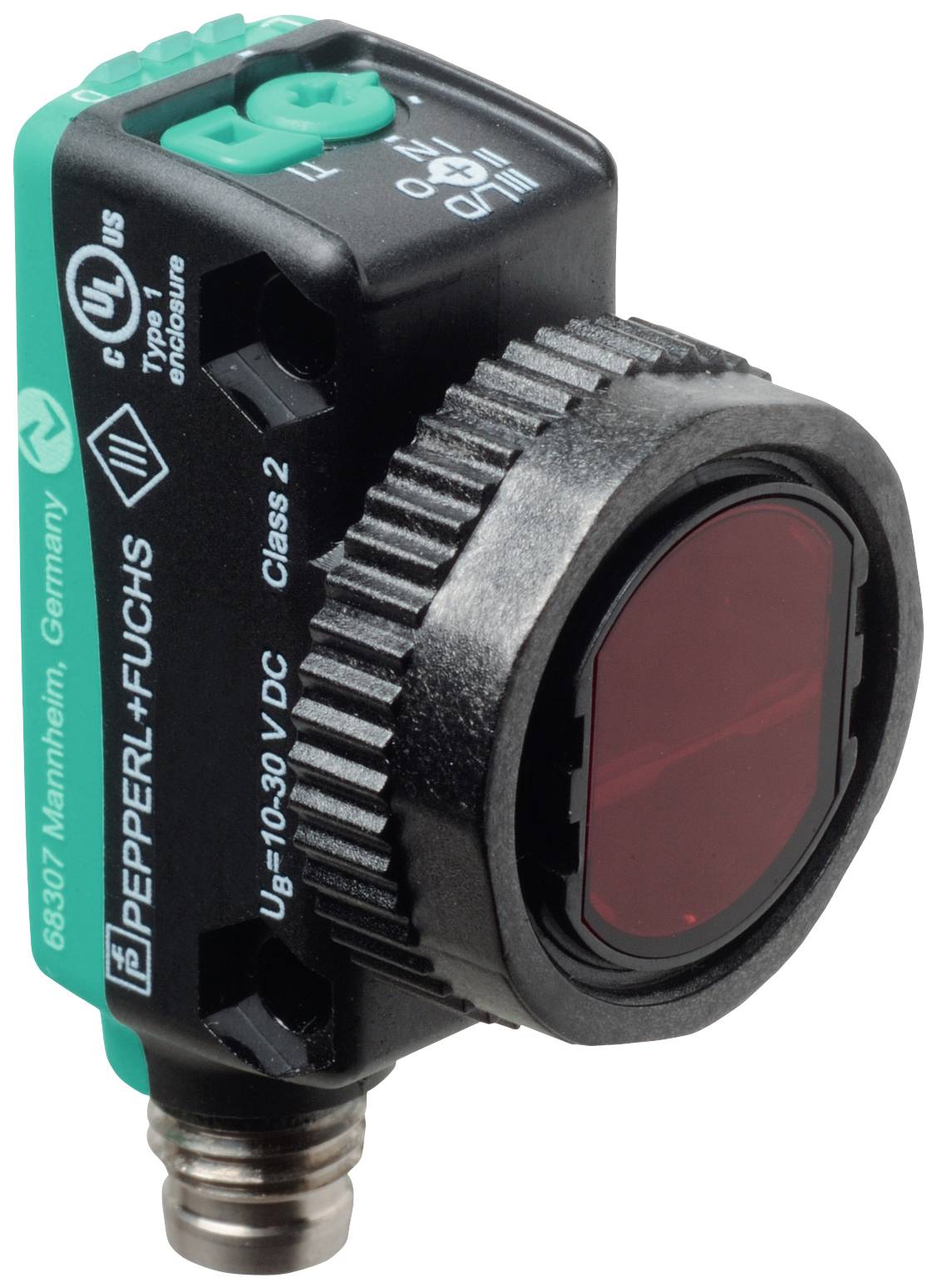

Pepperl+Fuchs OBG4000-R103-EP-IO-V3 reflexní světelná závora, 267075-100313, přepínač, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelná závora
Funkce
přepínač
Provozní napětí max.
30 V/DC
Připojení
M8
Typ
OBG4000-R103-EP-IO-V3
Datasheety: (PDF)
Počet
Celková cena (3 676,86 Kč / kus)
3 676,86 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelná závora
- Typ
OBG4000-R103-EP-IO-V3
- Funkce
přepínač
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
1 ms
- Typ kontaktu
Antivalentní
- Výstupy
NPN, zavírač
PNP, otvírač
- Spínací frekvence
500 Hz
- Připojení
M8
- Materiál pouzdra
polykarbonát
- Typ vysílače
červená LED dioda
5 m
- Vlastnosti
S podsvícením
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Šířka
15 mm
- V
43.9 mm
- Hloubka
26.7 mm
- Rozm.
(š x v x h) 15 x 43.9 x 26.7 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2628843 Pepperl+Fuchs OBG4000-R103-EP-IO-V3 reflexní světelná závora, 267075-100313, přepínač, 10 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2628843 Pepperl+Fuchs OBG4000-R103-EP-IO-V3 reflexní světelná závora, 267075-100313, přepínač, 10 - 30 V/DC, 1 ks
Popis
Provozní dosah: 0... 3,5 m v provozu s čajovým provozem ; 0... 4 m v poloze přepínače „N“, světelný vysílač: LED, druh světla: Červená, střídavé světlo, výstup signálu: 1 výstup Push Pull, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / tma spínající, PNP rozpínací / spínací, IO-Link, připojení: Přístrojová zástrčka M8 x 1, 3 4pólová, provozní napětí: 10... 30 v DC, okolní teplota: -20... 60 °C (-4... 140 °F)
