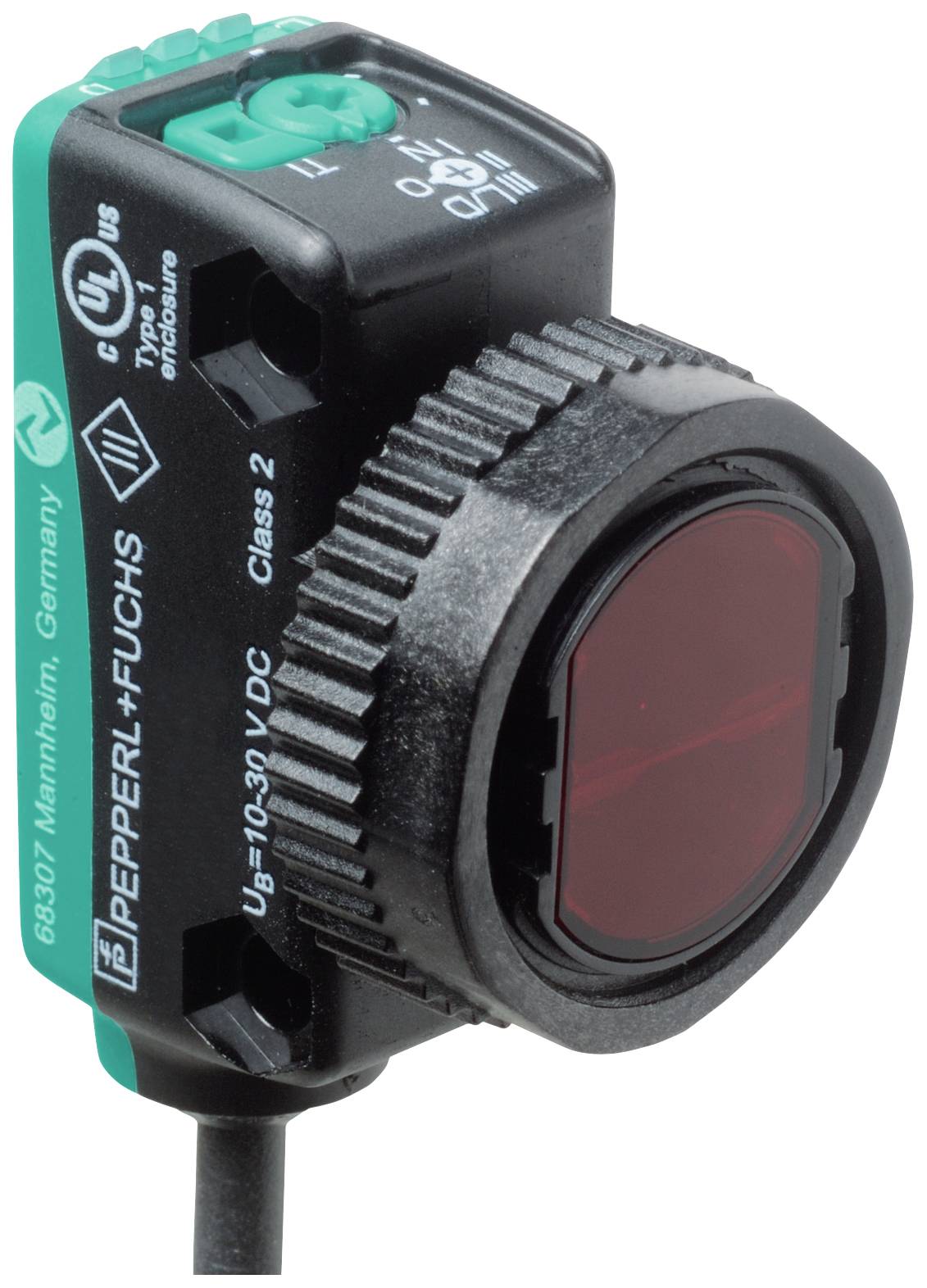

Pepperl+Fuchs OBG4000-R103-EP-IO-0,3M-V3 reflexní světelná závora, 267075-100314, protitakt s inverzí, Teach-In , 10 - 3
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelná závora
Funkce
Teach-In
Provozní napětí max.
30 V/DC
Připojení
M8
Typ
OBG4000-R103-EP-IO-0,3M-V3
Datasheety: (PDF)
Počet
Celková cena (3 866,94 Kč / kus)
3 866,94 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelná závora
- Typ
OBG4000-R103-EP-IO-0,3M-V3
- Provedení
protitakt s inverzí
- Funkce
Teach-In
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
1 ms
- Výstupy
NPN, zavírač
PNP, otvírač
- Spínací frekvence
500 Hz
- Připojení
M8
- Délka kabelu
0.3 m
- Materiál pouzdra
polykarbonát
- Typ vysílače
červená LED dioda
5 m
- Vlastnosti
S podsvícením
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Šířka
15 mm
- V
36.5 mm
- Hloubka
26.7 mm
- Rozm.
(š x v x h) 15 x 36.5 x 26.7 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2628844 Pepperl+Fuchs OBG4000-R103-EP-IO-0,3M-V3 reflexní světelná závora, 267075-100314, protitakt s inverzí, Teach-In , 10 - 3
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2628844 Pepperl+Fuchs OBG4000-R103-EP-IO-0,3M-V3 reflexní světelná závora, 267075-100314, protitakt s inverzí, Teach-In , 10 - 3
Popis
Provozní dosah: 0... 3,5 m v provozu s čajovým provozem ; 0... 4 m v poloze přepínače „N“, světelný vysílač: LED, druh světla: Červená, střídavé světlo, výstup signálu: 1 výstup Push Pull, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / tma spínající, PNP rozpínací / spínací, IO-Link, připojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3 7pólový, provozní napětí: 10... 30 v DC, okolní teplota: -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeProvozní dosah: 0... 3,5 m v provozu s čajovým provozem ; 0... 4 m při poloze přepínače „N“Vzdálenost odrazky: 0... 3,5 m v provozu s čajovým provozem ; 0... 4 m při poloze přepínače „N“Dosah: 5 m.Referenční objekt: Reflektor H85-2Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaPrůměr svítivosti: Cca 170 mm ve vzdálenosti 3,5 m.Zorný úhel: cca 5 °Vnější hranice osvětlení: EN 60947-5-2Identifikační údaje funkční bezpečnostiMTTFd: 600 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Tlačítko Teach-InOvládací prvky: 5-stupňový otočný spínač pro výběr provozních režimůStupně kontrastu: 10 % - čisté, vodou naplněné PET lahve | 18 % - čiré sklo | 40 % - barevné sklo nebo neprůhledné materiály | nastavitelný přes otočný spínačElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 25 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Přenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 2x bit | procesní data výstup 2 bitPodpora SIO mode: AnoID přístroje: 0 x 110 A03 (1116675)Kompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav je: | C/Q - Pin4: NPN spínací kontakt / tma spínající, PNP rozpínací/spínací, IO-Link | Výstup signálu: 1x výstup s protitakem, odolný proti zkratu, s ochranou proti přepólování, odolný proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězySkladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 15 mmVýška krytu: 36,5 mmHloubka krytu: 26,7 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Pevný kabel 300 mm se zástrčkou M8 x 1, 3-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 17 g.Délka kabelu: 0,3 m
