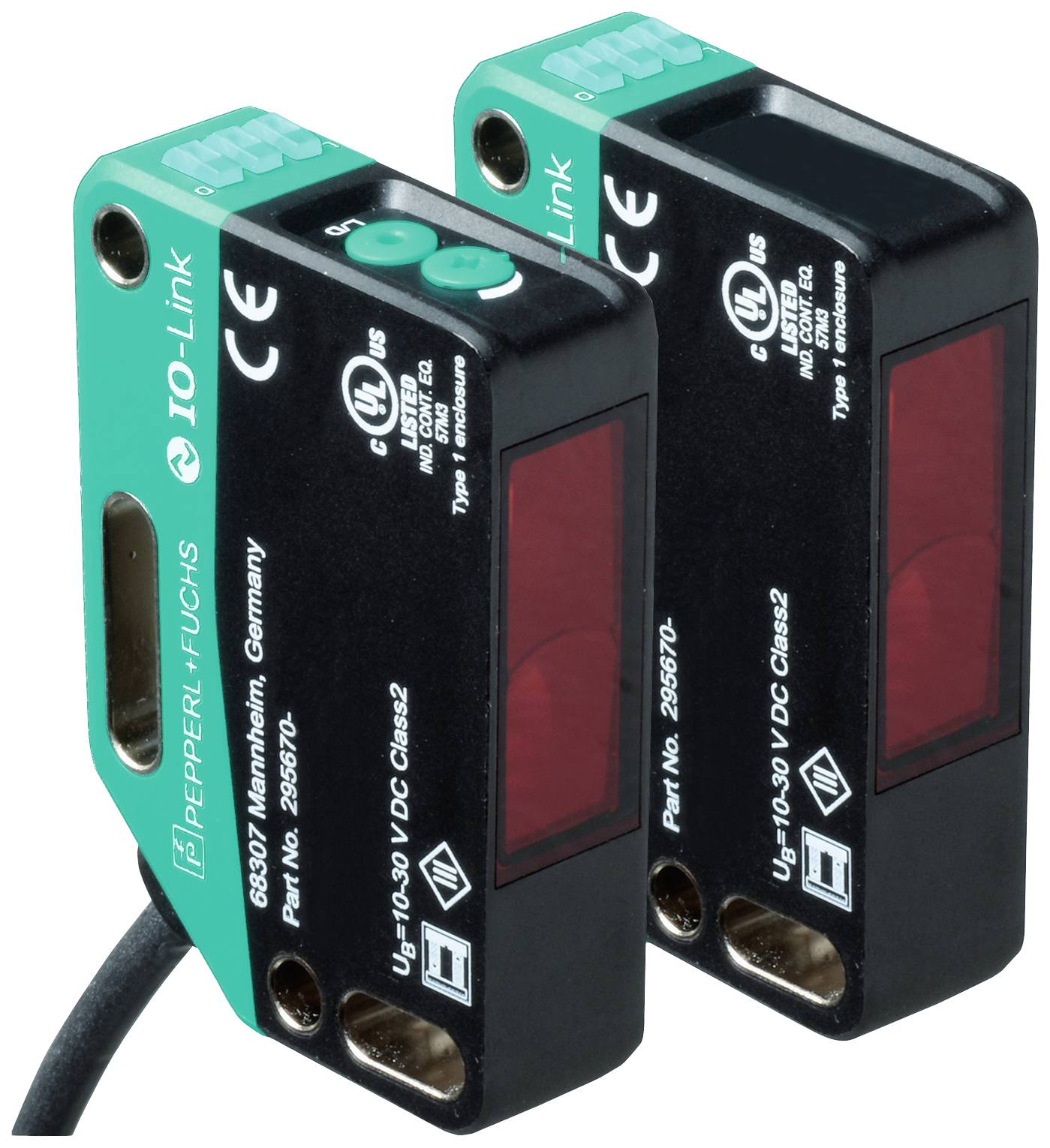

Pepperl+Fuchs OBE40M-R201-S2EP-IO-0,3M-V1-L laserová jednocestná světelná závora, 301134, přepínač, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
laserová jednocestná světelná závora
Funkce
přepínač
Provozní napětí max.
30 V/DC
Připojení
M12, 4pólové
Datasheety: (PDF)
Počet
Celková cena (6 756,20 Kč / kus)
6 756,20 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Druh obalu
Piece
- Kategorie produktu
laserová jednocestná světelná závora
- Typ
OBE40M-R201-S2EP-IO-0,3M-V1-L
- Funkce
přepínač
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
0.4 ms
- Výstupy
NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač
- Spínací frekvence
1250 Hz
- Připojení
M12, 4pólové
- Délka kabelu
0.3 m
- Materiál pouzdra
polykarbonát
- Typ vysílače
laserová dioda
- Třída laseru
1
- Vlnová délka
680 nm
50 m
- Vlastnosti
LED kontrolka
- Min. teplota
-40 °C
- Max. teplota
60 °C
- Délka
0.3 m
- Šířka
15 mm
- V
61.7 mm
- Hloubka
41.7 mm
- (Ø)
80 mm
- Rozm.
(Ø x v) 80 mm x 61.7 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2629391 Pepperl+Fuchs OBE40M-R201-S2EP-IO-0,3M-V1-L laserová jednocestná světelná závora, 301134, přepínač, 10 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2629391 Pepperl+Fuchs OBE40M-R201-S2EP-IO-0,3M-V1-L laserová jednocestná světelná závora, 301134, přepínač, 10 - 30 V/DC, 1 ks
Popis
Provozní dosah: 0... 40 m, světelný vysílač: Laserová dioda, typ světla: Červená, střídavé světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / tma spínající, PNP rozpínací/spínací, IO-Link / Q - Pin2: NPN rozpínací/spínání na světlo, PNP spínací/tma, připojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 4 10pólový, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F), kabel napevno uložený -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Jednotlivé komponenty
- VYSÍLAČ: OBE40M-R201-S-IO-0,3M-V1-L.
- PŘIJÍMAČ: OBE40M-R201-2EP-IO-0,3M-V1-L.
- Obecné údaje
- Provozní dosah: 0... 40 m
- Dosah: 50 m.
- Světelný vysílač: Laserová dioda
- Druh světla: červené, střídavé světlo
- Data z laseru
- POZNÁMKA: LASEROVÉ SVĚTLO, NEDÍVEJTE SE DO PAPRSKU
- Laserová třída 1
- Vlnová délka: 680 nm
- Divergence paprsku: > 5 mrad; d63 < 2 mm v oblasti 250 mm ... 750 mm
- Impulz: 1,6 µs
- Opakování: Max. 17,6 kHz
- Max. Puls energie: 9,6 NJ
- Zaměřovací pomůcka: Červená LED dioda (v optice přijímače) | konstantní při přerušení proudu, | bliká při dosažení spínacího bodu, | při dosažení funkční rezervy
- Průměr svítivosti: Cca 80 mm ve vzdálenosti 40 m.
- Zorný úhel: cca 0,12 °
- Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 40000 lx
- Identifikační údaje funkční bezpečnosti
- MTTFd: 440
- a)Doba používání (TM): 20
- a)Diagnostická úroveň (DC): 60 %
- Zobrazení/ovládací prvky
- Indikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim
- Kontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervy
- Ovládací prvky: Přijímač: Přepínač světlo/tma
- Ovládací prvky: Přijímač: Nastavení citlivosti
- Elektrické údaje
- Provozní napětí: 10... napájení 18 - 30 V DC
- Vlnění: Max. 10 %
- Proud naprázdno: Vysílač: ≤ 13 mA | přijímač: ≤ 15 mA při provozním napětí 24 V.
- Třída ochrany III
- Rozhraní
- Typ rozhraní: IO-Link ( přes C/Q = pin 4)
- Profil zařízení: Identifikace a diagnostika | Smart senzor: Přijímač: Typ 2.4 | vysílač:Přenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 ms
- Šířka procesních dat: Vysílač: | vstup pro procesní data: 0 bit | výstup pro procesní data: 1 bit | přijímač: Vstup pro procesní data: 2 bit | výstup pro procesní data: 2 bit
- Podpora SIO mode: Ano
- Přístroje ID: Vysílač: 0x111412 (1119250) | přijímač: 0x111312 (1118994)
- Kompatibilní Masterport typ: A
- Vstup
- Testovací vstup: Vypnutí vysílače při +uB
- Výstup
- Druh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN spínací kontakt / tma spínající, PNP rozpínací/spínací, IO-Link | /Q - Pin2: NPN rozpínací/spínací, PNP spínací/tma spínajícíVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětí
- Spínací napětí max. 30 V DC.
- Spínací proud: Max. 100 mA, ohmická zátěž
- Kategorie použití: DC-12 a DC-13
- Případ napětí: ≤ 1,5 v DC
- Spínací frekvence: 1250 Hz
- Doba odezvy: 0,4 ms
- Shoda
- Komunikační rozhraní: IEC 61131-9
- Norma výrobku: EN 60947-5-2
- Bezpečnosti laseru: EN 60825-1:2014
- Povolení a certifikáty
- Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Schválení FDA: IEC 60825-1:2007 kompatibilní s 21 CFR 1040.10 a 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007
- Podmínky prostředí
- Okolní teplota: -40... 60 °C (-40... 140 °F), kabel pro pevné uložení | -20... 60 °C (-4... 140 °F), pohybující se kabel není vhodný pro vlečné řetězy
- Skladovací teplota: -40... 70 °C (-40... 158 °F)
- Mechanické údaje
- Šířka skříně: 15 mm
- Výška krytu: 61,7 mm
- Hloubka krytu: 41,7 mm
- OCHRANA: IP67 / IP69 / IP69K
- Připojení: Pevný kabel 300 mm se zástrčkou M12 x 1, 4-pólový
- Materiál:
- Pouzdro: PC polykarbonát
- Světlo: PMMA
- Hmotnost: Vysílač: Cca 55 g přijímač: Cca 55 g.
- Délka kabelu: 0,3 m
