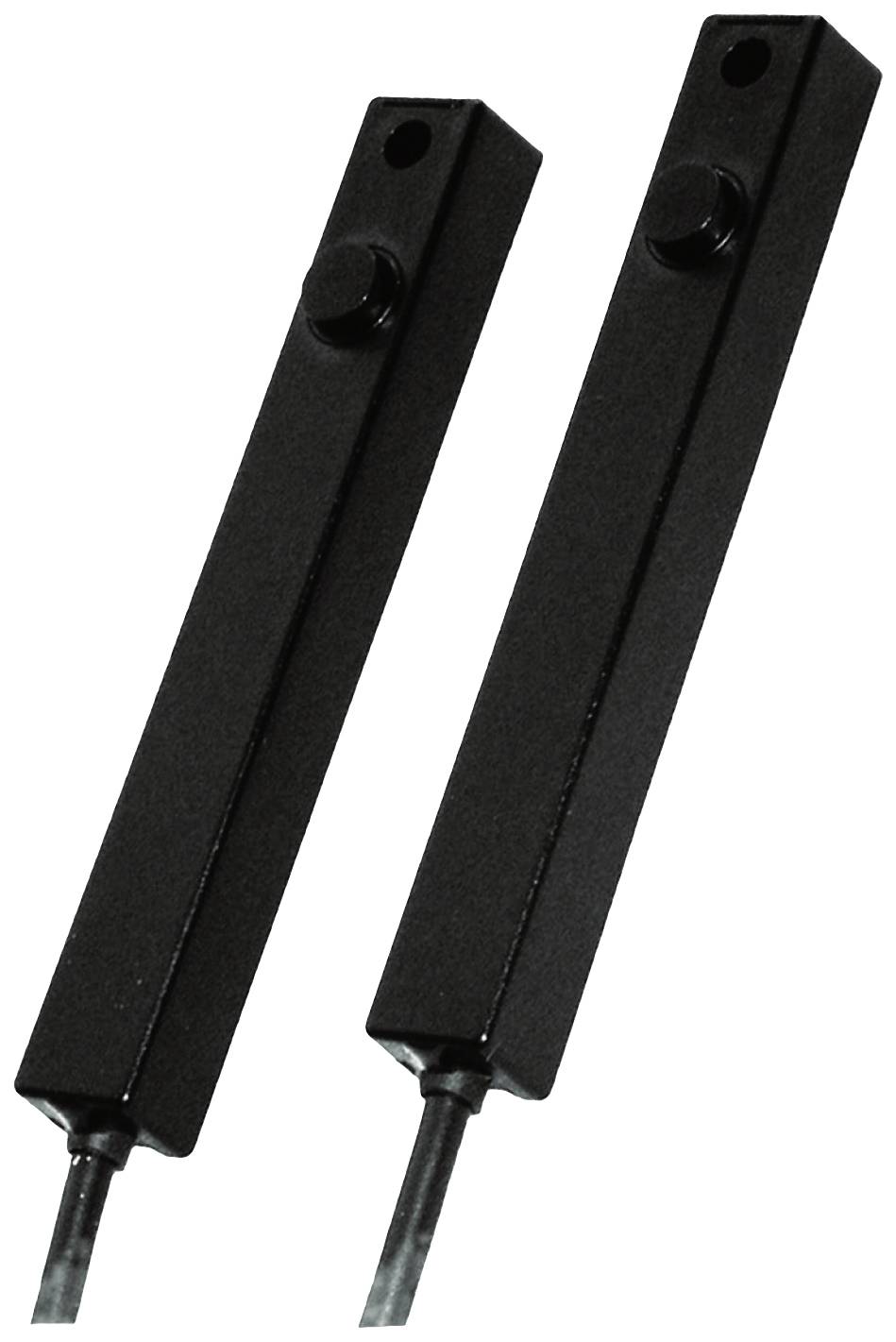

Ilustrační obrázek
Ilustrační obrázek
Pepperl+Fuchs ML29-P/25/102/115 jednocestná světelná závora, 129309, spínání za světla, 11 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
jednocestná světelná závora
Funkce
spínání za světla
Provozní napětí max.
30 V/DC
Připojení
kabel
Typ
ML29-P/25/102/115
Datasheety: (PDF)
Počet
Celková cena (1 916,53 Kč / kus)
1 916,53 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
jednocestná světelná závora
- Typ
ML29-P/25/102/115
- Funkce
spínání za světla
- Min. provozní napětí
11 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
11 - 30 V/DC
- Reakční doba
5 ms
- Výstupy
NPN
- Spínací frekvence
100 Hz
- Připojení
kabel
- Délka kabelu
6 m
- Materiál pouzdra
PMMA
- Typ vysílače
IRED
- Výstup světla
boční
8.5 m
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2629199 Pepperl+Fuchs ML29-P/25/102/115 jednocestná světelná závora, 129309, spínání za světla, 11 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2629199 Pepperl+Fuchs ML29-P/25/102/115 jednocestná světelná závora, 129309, spínání za světla, 11 - 30 V/DC, 1 ks
Popis
Provozní dosah: 0... 6 m, typ světla: infračervené, střídavé světlo, výstup signálu: 1 NPN výstup, odolné proti zkratu, S ochranou proti přepólování, otevřený kolektor, typ spínání: Spínání na světle, připojení: Pevný kabel 6 m, provozní napětí: 11... 30 v DC, okolní teplota: -20... 60 °C (-4... 140 °F)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Jednotlivé komponentyVysílač ML29-T/115Přijímač: ML29-R/25/102/115Obecné údajeProvozní dosah: 0... 6 mDosah: 8,5 m.Světelný vysílač: IREDTyp světla: infračervené, střídavéÚhel rozevření: +/- 8 °Výstup světla: na straněVnější hranice osvětlení: 40000 luxůIdentifikační údaje funkční bezpečnostiMTTFd: 880 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyKontrolka funkce: Červená LED v přijímači: Při příjmu vysílání se rozsvítíElektrické údajeProvozní napětí: 11... napájení 18 - 30 V DCProud naprázdno: Vysílač: ≤ 25 mA | přijímač: ≤ 10 mAVstupTestovací vstup: Testování: Vypnutí vysílače při + UB ≤ 5 v DCVýstupTyp spínání: Spínání za světlaVýstup signálu: 1x NPN výstup, odolný proti zkratu, s ochranou proti přepólování, otevřený kolektorSpínací napětí max. 30 V DC.Spínací proud max. 0,1 ASpínací frekvence: 100 HzDoba odezvy: 5 msShodaNorma výrobku: EN 60947-5-2Soulad s normami a směrnicíSoulad s předpisy Normy: EN 61000-6-2, EN 61000-6-3Povolení a certifikátyCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -20... 60 °C (-4... 140 °F)Skladovací teplota: -20... 75 °C (-4... 167 °F)Relativní vlhkost vzduchu: 90 %, bez kondenzaceMechanické údajeStupeň krytí: IP65Připojení: pevný kabel 6 mMateriál Pouzdro: PMMA, černé Světlo: Plastová podložkaHmotnost: 12 g na přístroj
