Pepperl+Fuchs ML100-8-HGU-100-BU/103/115/162 reflexní světelný snímač, 70127461, zaclonění pozadí, 10 - 30 V/DC, 1 ks

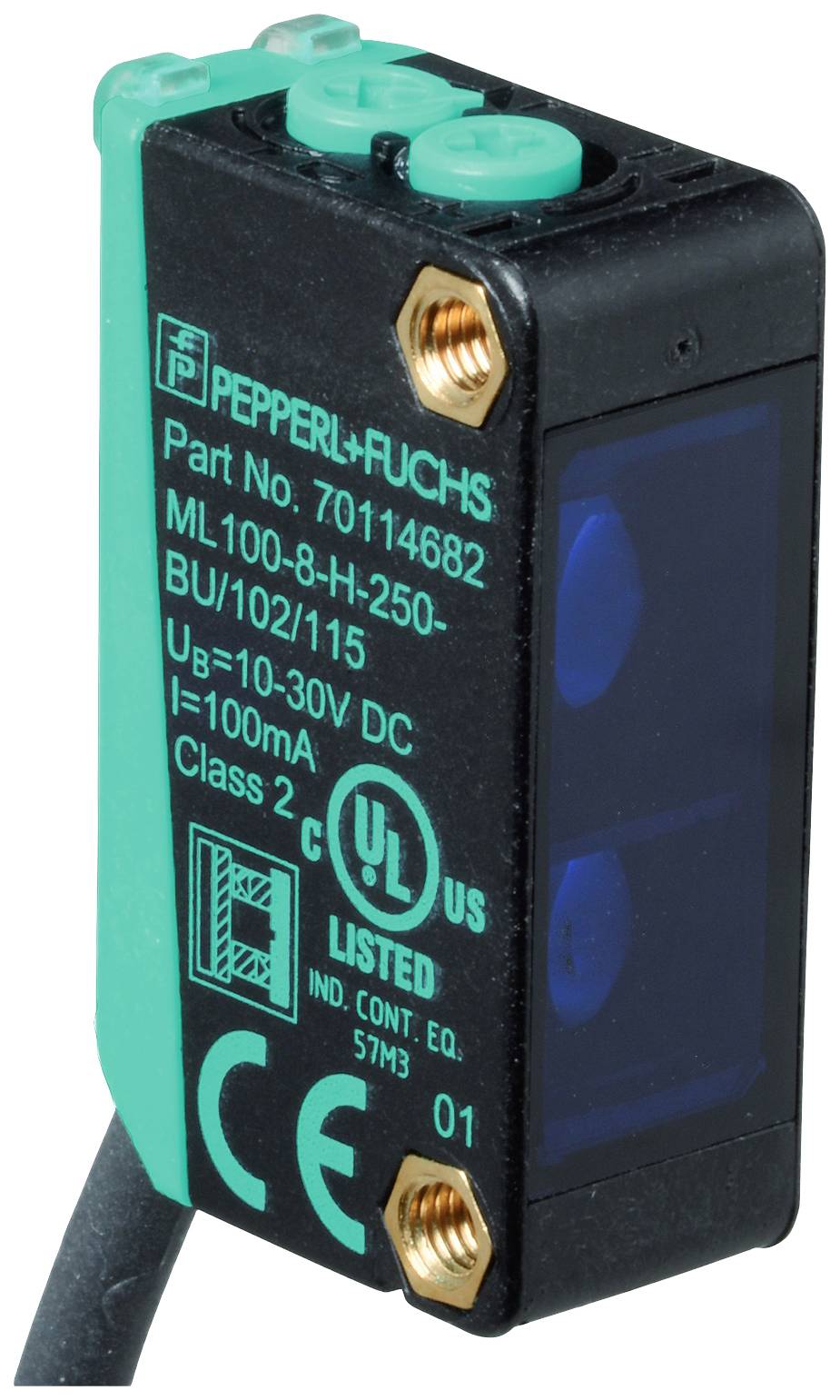

Ilustrační obrázek

Kategorie produktu

reflexní světelný snímač

Funkce

zaclonění pozadí

Provozní napětí max.

30 V/DC

Připojení

kabel

Typ

ML100-8-HGU-100-BU/103/115/162

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 425,62 Kč / kus)

3 425,62 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: reflexní světelný snímač

Typ: ML100-8-HGU-100-BU/103/115/162

Funkce: zaclonění pozadí

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 1 ms

Výstupy: PNP

Spínací frekvence: 500 Hz

Připojení: kabel

Délka kabelu: 2 m

Materiál pouzdra: plast

Typ vysílače: Modrá LED

: 150 mm

Vlastnosti: S podsvícením

Min. teplota: -30 °C

Max. teplota: 60 °C

Šířka: 11 mm

V: 31 mm

Hloubka: 20 mm

Rozm.: (š x v x h) 11 x 31 x 20 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2629324 Pepperl+Fuchs ML100-8-HGU-100-BU/103/115/162 reflexní světelný snímač, 70127461, zaclonění pozadí, 10 - 30 V/DC, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629324 Pepperl+Fuchs ML100-8-HGU-100-BU/103/115/162 reflexní světelný snímač, 70127461, zaclonění pozadí, 10 - 30 V/DC, 1 ks

Popis

Typ: Rozpoznání DPSTyp výstupu: PNPProvozní napětí DCElektrické připojení: Pevný kabelPrincip detekce: OptickýZvláštní výhoda: Spínání světlem/tmaZvláštní výhoda: Potlačení pozadíZvláštní výhoda: Nastavení šířky klávesTvar pláště: ČtvercovýMateriál krytu: plastTyp světla: Modré světloMax. Provozní vzdálenost: 100 mm... 150 mmSpínací výstup: PNPOchrana: IP67Napájecí napětí DCSchválení: ULMiniaturní vestavná krychlový tvar: Cca 20 x 11 x 31 mm (ML100)

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací rozsah: 10... 100 mmRozsah nastavení: 30... 100 mmReferenční objekt: Standardní černá, 100 mm x 100 mmSvětelný vysílač: LEDTyp světla: Modulované viditelné modré světloPolarizační filtr: neRozdíl v černobílé barvě (6%/90%) < : 20 % při 100 mm, < 10 % při 75 mm, < 5 % při 50 mmPrůměr svítivosti: Cca 6 mm x 60 mm při 100 mmÚhel rozevření: Vysílač: 3,5 ° vertikálně; 30 ° horizontálněSvětlo: PředníHranice cizího světla: EN 60947-5-2:2007 + A1:2012Identifikační údaje funkční bezpečnostiMTTFd: 860 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozního stavu: Zelená LED: Síť (Power on)Kontrolka funkce: Žlutá LED: Rozsvítí se při detekci objektuOvládací prvky: Ovladač šířky tlačítekOvládací prvky: Spínání světlem/tmaElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Odběr při chodu na prázdno: < 20 mAVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Stav při dodání je: Spínání za světlaVýstup signálu: 1x PNP výstup, ochrana proti zkratu, přepólování, otevřený kolektorSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžPřípad napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaNorma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: CULus seznam, zdroj proudu třídy 2 nebo síťový zdroj uvedený v seznamu UL s omezeným napěťovým výstupem s (případně s integrovanou) pojistkou (max. 3.3 a dle UL248), pouzdro typu 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -30... 60 °C (-22... 140 °F)Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 31 mmHloubka krytu: 20 mmOchrana: IP67Připojení: pevný kabel 2 mMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 50 g.Utahovací moment pro upevňovací šrouby: 0,6 NmDélka kabelu: 2 m
