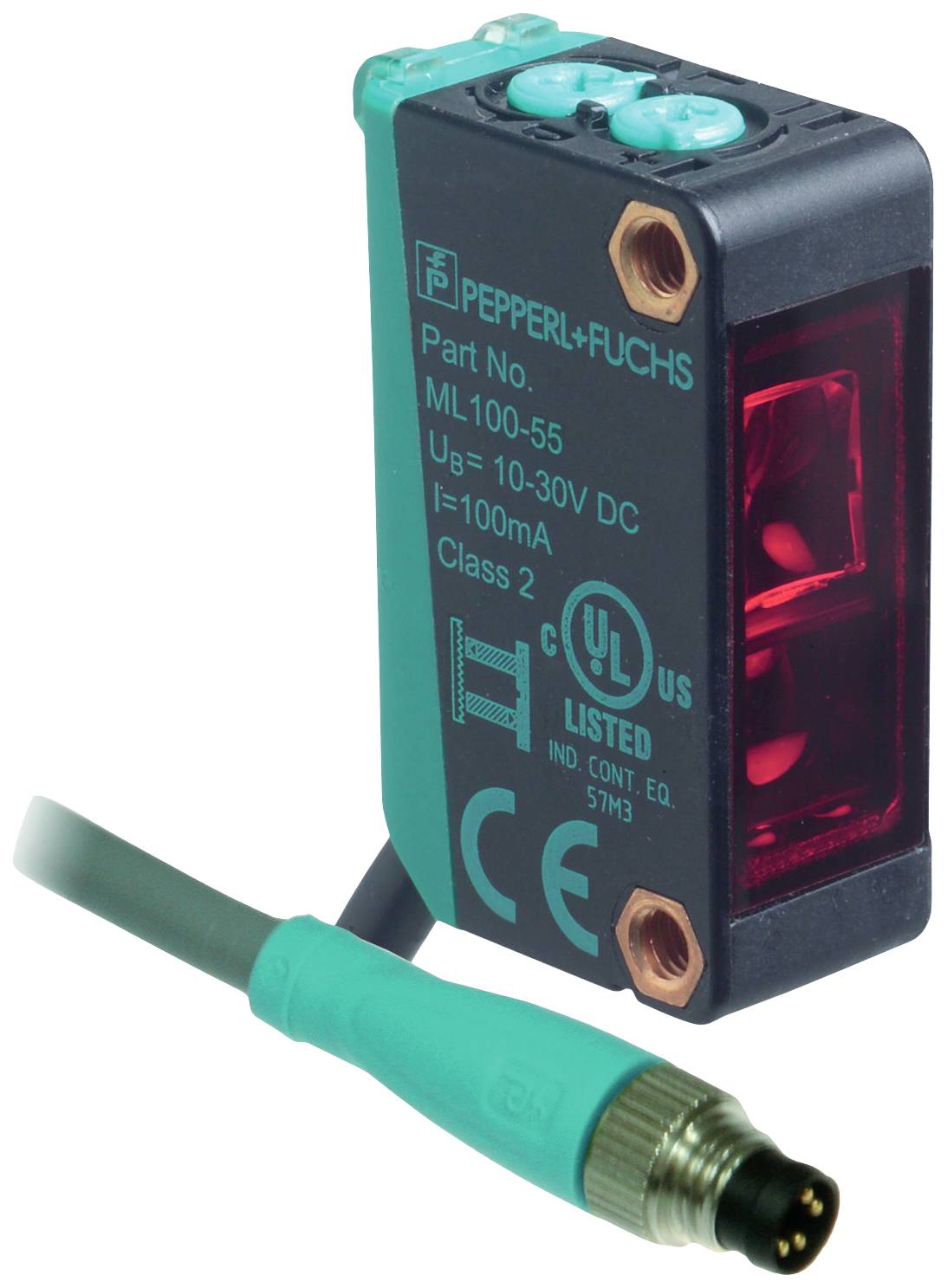

Ilustrační obrázek
Ilustrační obrázek
Pepperl+Fuchs ML100-8-H-350-RT/102/115a reflexní světelný snímač, 258523, spínání za světla, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
reflexní světelný snímač
Funkce
spínání za světla
Provozní napětí max.
30 V/DC
Připojení
M8, 4pólové
Typ
ML100-8-H-350-RT/102/115a
Datasheety: (PDF)
Počet
Celková cena (3 524,79 Kč / kus)
3 524,79 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
reflexní světelný snímač
- Typ
ML100-8-H-350-RT/102/115a
- Funkce
spínání za světla
- Provozní napětí
30 V/DC
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
1 ms
- Výstupy
NPN
- Spínací frekvence
500 Hz
- Připojení
M8, 4pólové
- Délka kabelu
0.3 m
- Materiál pouzdra
polykarbonát
- Typ vysílače
červená LED dioda
350 mm
- Vlastnosti
S podsvícením
- Min. teplota
-30 °C
- Max. teplota
60 °C
- Délka
0.3 m
- Šířka
11 mm
- V
31 mm
- Hloubka
20 mm
- (Ø)
20 mm
- Rozm.
(Ø x v) 20 mm x 31 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2628914 Pepperl+Fuchs ML100-8-H-350-RT/102/115a reflexní světelný snímač, 258523, spínání za světla, 10 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2628914 Pepperl+Fuchs ML100-8-H-350-RT/102/115a reflexní světelný snímač, 258523, spínání za světla, 10 - 30 V/DC, 1 ks
Popis
Spínací rozsah: 5... 350 mm, světelný vysílač: LED, typ světla: Červená, střídavé světlo, signalizační výstup: 1 NPN výstup, Odolný proti zkratu, přepólování, otevřený kolektor, druh zapojení: Druh zapojení senzoru je přepínatelný. Dodává se: Spínání za světla, připojení: Pevný kabel 300 mm se zástrčkou M8, 4-pólový, provozní napětí: 10... 30 v DC, okolní teplota: -30... 60 °C (-22... 140 °F)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací rozsah: 5... 350 mmSpínací rozsah min.: 5... 30 mmSpínací rozsah max.: 5... 350 mmRozsah nastavení: 30... 350 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: LEDDruh světla: červené, střídavé světloPolarizační filtr: neRozdíl v černobílé barvě (6 % / 90 %) < : 18 % při 350 mmPrůměr svítivosti: Cca 20 mm ve vzdálenosti 350 mmZorný úhel: cca 4 °Světlo: PředníHranice cizího světla: EN 60947-5-2:2007 + A1:2012Identifikační údaje funkční bezpečnostiMTTFd: 860 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozního stavu: Zelená LED: Síť (Power on)Kontrolka funkce: Žlutá LED: Rozsvítí se při detekci objektuOvládací prvky: Ovladač šířky tlačítekOvládací prvky: Spínání světlem/tmaElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Odběr při chodu na prázdno: < 20 mAVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Stav při dodání je: Spínání za světlaVýstup signálu: 1x NPN výstup, odolný proti zkratu, s ochranou proti přepólování, otevřený kolektorSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžPřípad napětí: ≤ 1,5 v DCSpínací frekvence: 500 HzDoba odezvy 1 msShodaNorma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: CULus seznam, zdroj proudu třídy 2 nebo síťový zdroj uvedený v seznamu UL s omezeným napěťovým výstupem s (případně s integrovanou) pojistkou (max. 3.3 a dle UL248), pouzdro typu 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -30... 60 °C (-22... 140 °F)Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 31 mmHloubka krytu: 20 mmOchrana: IP67Připojení: Pevný kabel 300 mm se zástrčkou M8, 4-pólovýMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 20 g.Utahovací moment pro upevňovací šrouby: 0,6 NmDélka kabelu: 0,3 m
