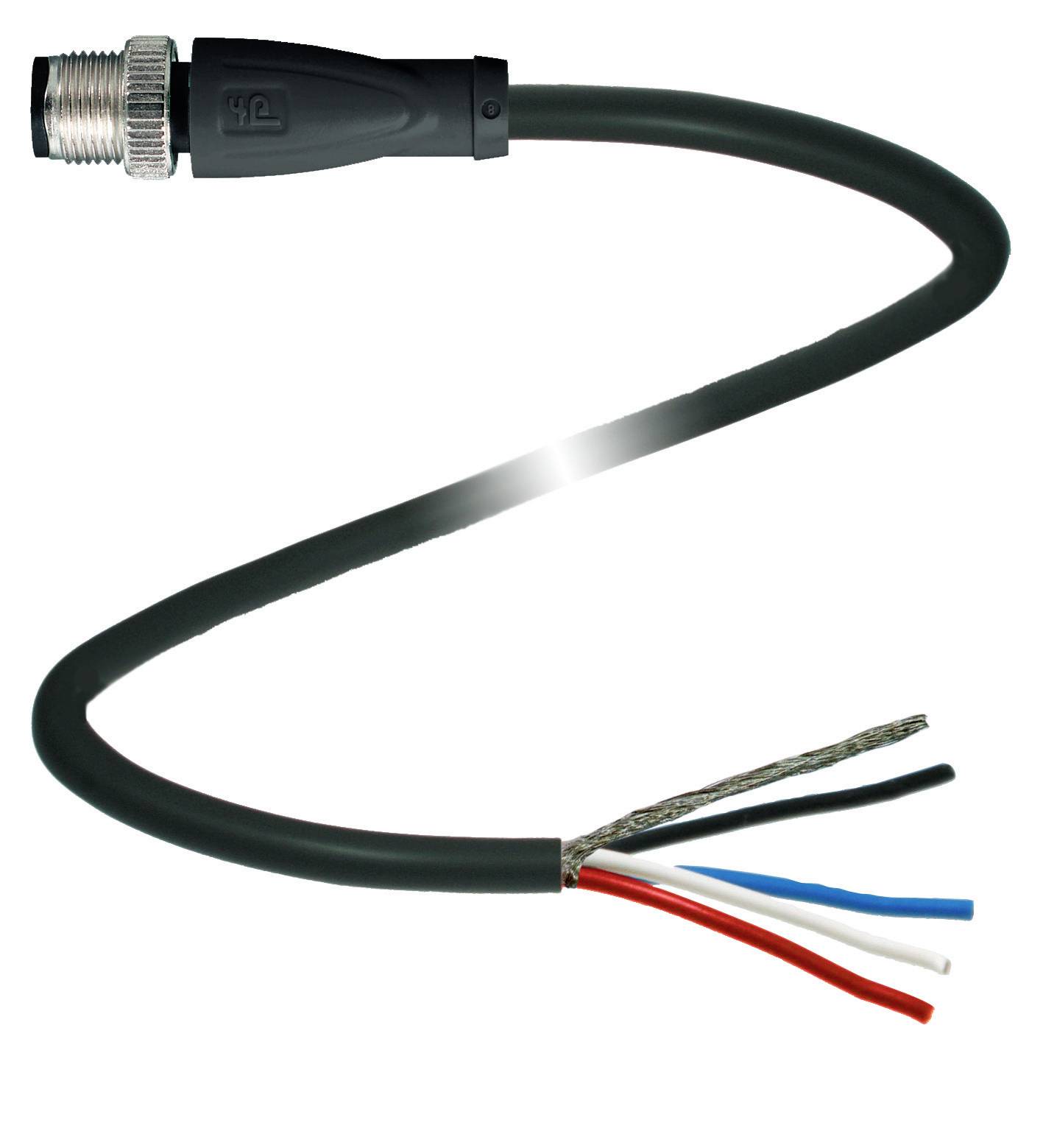

Pepperl+Fuchs LX-POEV 200KAD-ST-SG upravený zástrčkový konektor pro senzory - aktory, 310003, piny: 5, 3 m, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Norma zástrčky
CANopen-/DeviceNet
Strana připojení A
zástrčka M12, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
5
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
830,58 Kč
3
3% = 26,99 Kč
803,59 Kč
5
5% = 37,79 Kč
792,79 Kč
10
5% = 44,94 Kč
785,64 Kč
25
6% = 53,08 Kč
777,50 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (830,58 Kč / kus)
830,58 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ
LX-POEV 200KAD-ST-SG
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Norma zástrčky
CANopen-/DeviceNet
- Strana připojení A
zástrčka M12, rovná
- Strana připojení B
kabel, otevřený konec
- Počet pólů
5
- Délka kabelu
3 m
- Materiál pláště
PUR
- Jmenovité napětí
60 V/DC
- Jmenovitý proud
4 A
- Jmenovitý proud - filtr
4 A
- Průřez připojovacího vodiče (max.)
0.34 mm²
- Vnější Ø
6 mm
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- Připojení
zástrčka
- Typ závitu, šířka připojení
M12 x 1
- Typ závitu, připojení kabelu a montáž
M12 x 1
- Kódování
Typ A
- Materiál kontaktu
Au
- Kontaktní plocha
Au
- maximální průřez
0.34 mm²
IP67
IP68
IP69
- Vlastnosti
lze použít pro vlečení
- Min. teplota
-50 °C
- Max. teplota
105 °C
- Typ upevnění
šroubovací
- Číslo výrobce
310003
- Obsah
1 ks
- Průměr
6 mm
- Ø kabelu do
6 mm
- Průměr kabelu (rozsah)
6 mm (max)
- V
50 mm
- Délka
150 cm
- Šířka
100 mm
- Wireless Charging function
Ne
- Ø kabelu
0.34 mm²
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2630280 Pepperl+Fuchs LX-POEV 200KAD-ST-SG upravený zástrčkový konektor pro senzory - aktory, 310003, piny: 5, 3 m, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2630280 Pepperl+Fuchs LX-POEV 200KAD-ST-SG upravený zástrčkový konektor pro senzory - aktory, 310003, piny: 5, 3 m, 1 ks
Popis
Kabel sběrnice DeviceNet/CANopen kabelová zástrčka M12, rovný; a kódovaný 5-pólový, PUR kabel 4-žilový, černý, stíněný, UL, vhodný pro tažné řetězy, venkovní; Délka: 3 m.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníUL fólie: E231213Elektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Hořlavost: UL 1581 , IEC 60332-1-2Neobsahuje halogeny: IEC 60754-1Chemická odolnost: DIN EN 60811-2-1ODOLNOST VŮČI KOROZI: DIN EN 50525-2-21 / DIN VDE 0282-10Odolnost vůči hydrolýze: DIN EN 50525-2-21Odolnost vůči olejům: DIN EN 60811-2-1Povolení a certifikátySCHVÁLENO UL: AWM STYLE 21924/11558 105°C 300V AWM I A/B 105 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -50... 105 °C (-58... 221 °F) Pohybující se kabel: -30... 105 °C (-22... 221 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno na pin 1 a šroubový spojOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > 5 x průměr vedení s jednorázovým ohýbáním Drážka: Max. 80 N/500 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 2: Červená | žíla žíla 3: Černá | žíla Ader 4: Bílá | žíla žíla 5: Modrá Struktura žil: Ø 19 x 0,15 mm | kroucený na dvojici Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 3 m Zkratovací kabel: Li 9Y C11Y, 2x 2 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 3000000 Rychlost posuvu: Max. 2,5 m/s. Dráha posuvu: 0,51 m. Zrychlení: Max. 12 m/s, 2 materiályLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči slané vodě: Ano Odolnost vůči olejům: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
