Pepperl+Fuchs GL5-J/43a/155 vidlicová světelná závora , GL5-J/43a/155, spínání za světla, spínání za tmy, 5 - 24 V/DC, 1

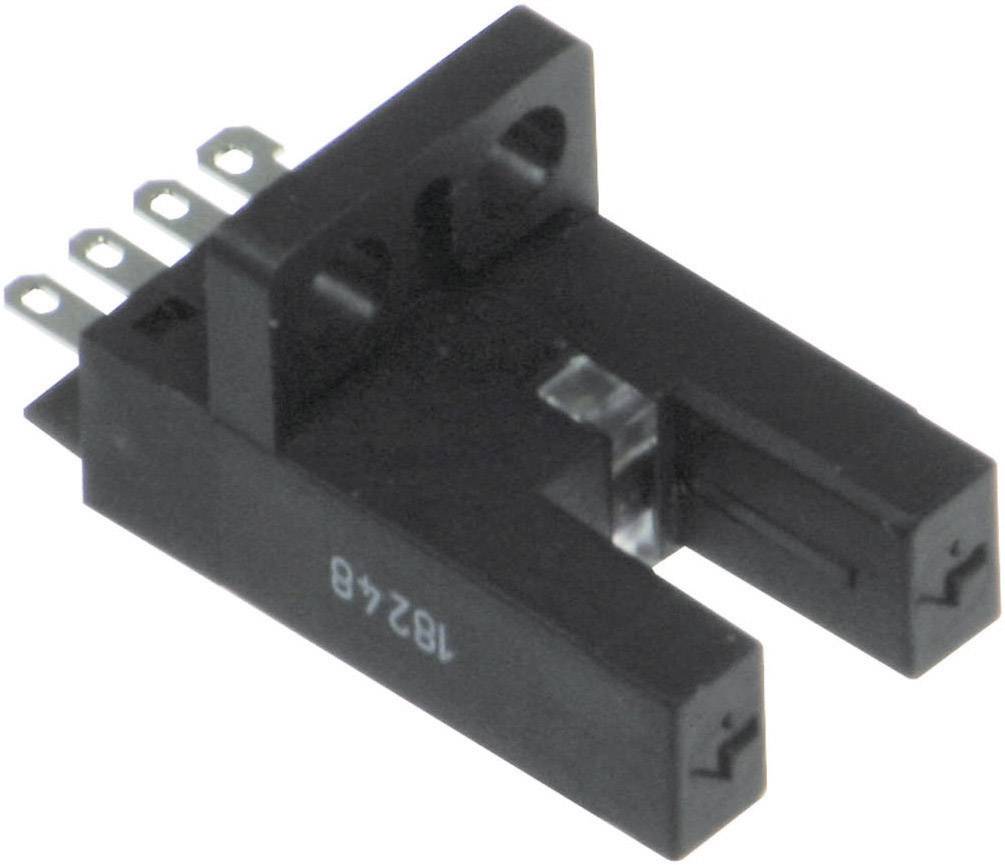

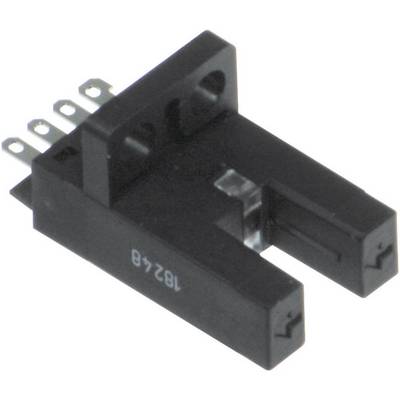

Černý optický vidlicový světelný senzor se čtyřmi kovovými kolíky, který se používá k detekci přerušení světelného paprsku.

Ilustrační obrázek

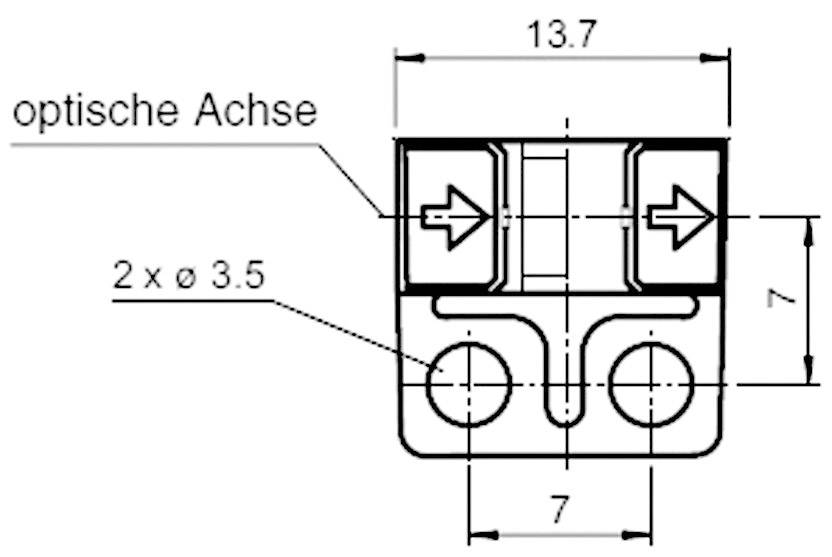

Schéma mechanické součástky s rozměry: šířka 13,7 mm, výška 7 mm. Označeno 'optická osa' a dvěma otvory o průměru 3,5 mm.

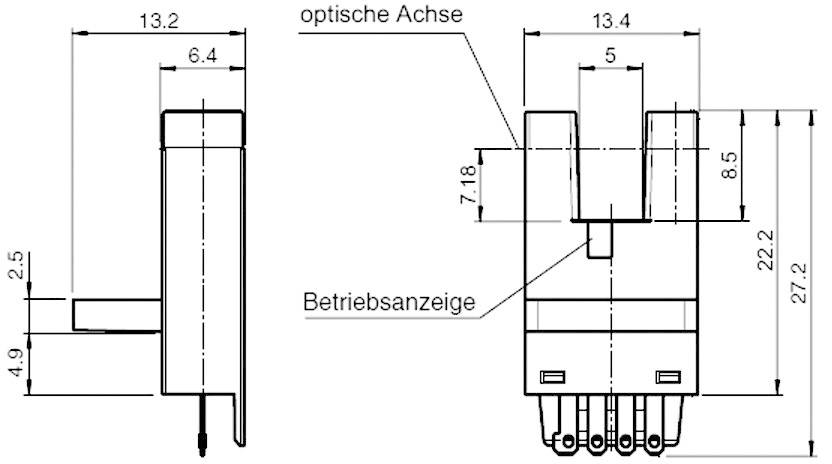

Schématický nákres optického senzoru s technickými rozměry: výška 27,2 mm, šířka 13,4 mm. Zobrazuje připojovací kolíky a provozní kontrolku.

1/3

Ilustrační obrázek

Kategorie produktu

vidlicová světelná závora

Funkce

spínání za světla

spínání za tmy

Provozní napětí max.

24 V/DC

Připojení

4pólová zástrčka

Typ

GL5-J/43a/155

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

50 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (417,36 Kč / kus)

417,36 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh světla: infračervené
Šířka vidlice: 5 mm
Hloubka vidlice: 8,5 mm

Kategorie produktu: vidlicová světelná závora

Typ: GL5-J/43a/155

Funkce: spínání za světla
spínání za tmy

Min. provozní napětí: 5 V/DC

Provozní napětí max.: 24 V/DC

Provozní napětí: 5 - 24 V/DC

Typ kontaktu: Fázování na světlo

Výstupy: 2x PNP antivalentní

Připojení: 4pólová zástrčka

Typ vysílače: infračervená LED dioda

: 5 mm

: IP40

Délka: 27.2 mm

Šířka: 13.4 mm

V: 13.2 mm

Hloubka: 8.5 mm

Rozm.: (d x š x v) 27.2 x 13.4 x 13.2 mm

Obsah: 1 ks

Provedení: Vidlicová světelná závora, spínání světlo/tma

Výstup: 2 PNP antivalentní, chráněná proti přepětí

Typ: GL5-J/43a/155

Dosah: 5 mm

Připojení: 4pólová plochá zástrčka

Provozní napětí: 5 - 24 V/DC
