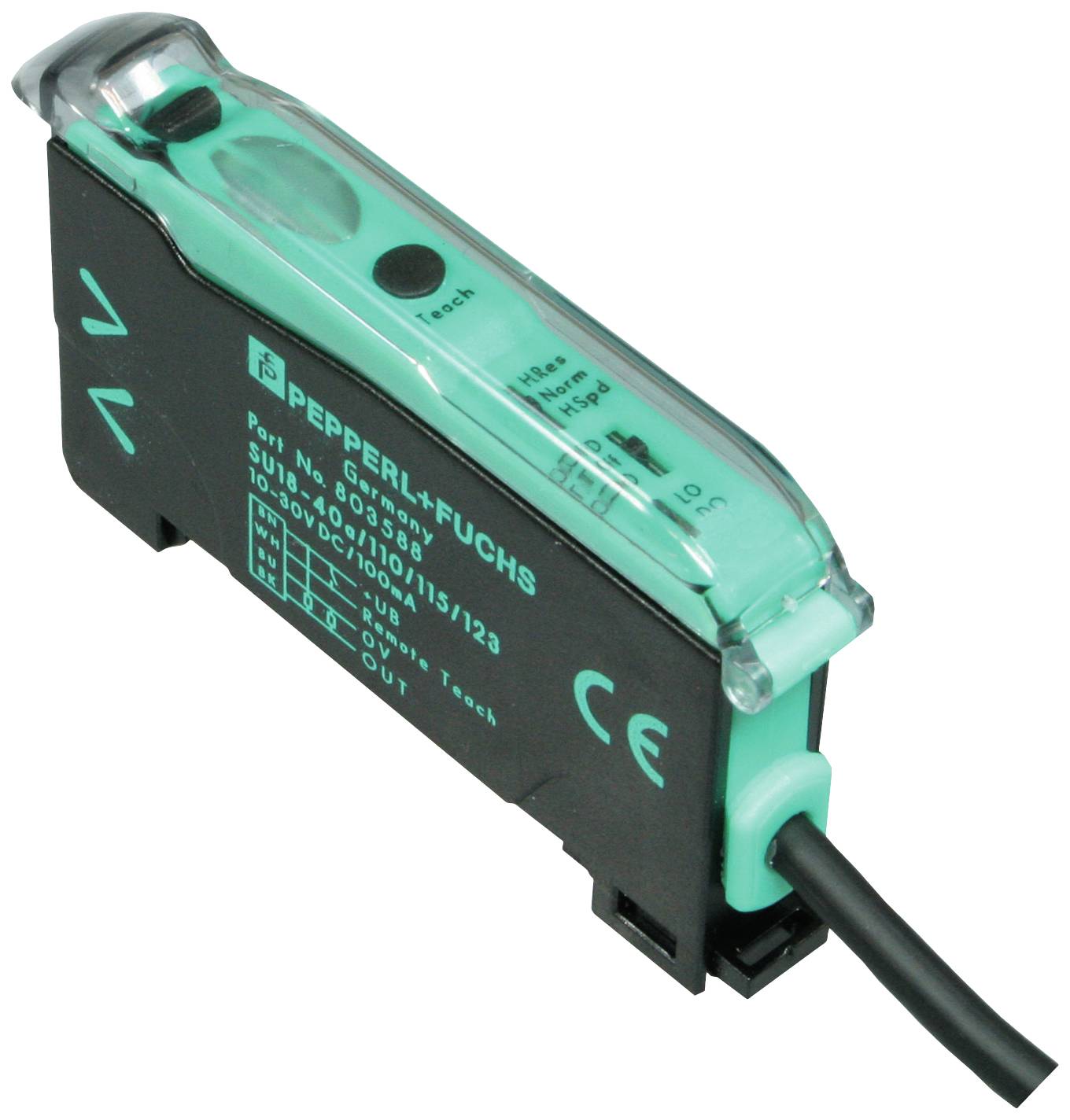

Pepperl+Fuchs 803586 SU18-40a/110/115/126a Optický senzor 1 ks (d x š x v) 62.3 x 9 x 34.5 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Optický senzor
Min. provozní napětí
10 V/DC
Provozní napětí max.
30 V/DC
Typ
SU18-40a/110/115/126a
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (4 230,58 Kč / kus)
4 230,58 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Kategorie produktu
Optický senzor
- Typ
SU18-40a/110/115/126a
- Obsah
1 ks
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Spínací napětí (max.)
30 V/DC
- Spínací proud (max.)
100 mA
- Připojení
kabel bez konektorů
IP50
- Délka
62.3 mm
- Šířka
9 mm
- V
34.5 mm
- Rozm.
(d x š x v) 62.3 x 9 x 34.5 mm
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Optický senzor 1 ks (d x š x v) 62.3 x 9 x 34.5 mm
Popis
Dosah snímání: Až 150 mm (KLR-C02-2,2-2,0-K146), světelný vysílač: LED, druh světla: Červená, střídavé světlo, 660 nm, Výstup signálu: 1x výstup s protitakovým výstupem NPN a PNP, odolný proti zkratu, způsob spínání: Spínání světlo/tma, možnost přepínání, připojení: Kabel 2 m, 4 x 0,14 mm2, PVC, provozní napětí: 10... 30 v DC, okolní teplota: -10... 55 °C (14... 131 °F)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeŠířka: Až 150 mm (KLR-C02-2,2-2,0-K146)Dosah: Až 450 mm (KLE-C01-2,2-2,0-K116)Světelný vysílač: LEDDruh světla: Červené, střídavé světlo , 660 nmVnější hranice osvětlení: 10000 luxůIdentifikační údaje funkční bezpečnostiMTTFd: 690 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED, Power 0,8 4Kontrolka funkce: Žlutá LED: Statický svíticí stav, bliká při nedosažení funkční rezervyOvládací prvky: Tlačítko Teach-In | posuvný spínač 2 polohy: Spínání světlo/tma | 3 pozic: Časové funkce - časovač vypnutí, zpoždění rozběhu 40 ms, zpoždění odpadu 40 ms | posuvný spínač 3 pozic: Provozní režim - normální, vysoká rychlost spínání, vysoké rozlišeníElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: 10 %Proud naprázdno: ≤ 30 mAVýstupVýstup Pre-Fail: 1x výstup s protitakovým výstupem NPN a PNP, odolný proti zkratuTyp spínání: Spínání světlo/tma, možnost přepínáníVýstup signálu: 1x protitakový výstup NPN a PNP, odolný proti zkratuSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžPřípad napětí: ≤ 2 v DC při 100 mA; ≤ 0,7 v při 10 mASpínací frekvence: Standardní režim: 3 kHz, High Speed režim: 6 kHz, s vysokým rozlišením: 500 HzOdezva: Standardní režim: 160 µs, High Speed režim: 80 µs, s vysokým rozlišením: 1 msPřesnost opakování: ≤ 0,5 % na nastavený provozní rozsahSoulad s normami a směrnicíSoulad s předpisy Produktová norma: EN 60947-5-2:2007 | IEC 60947-5-2:2007Povolení a certifikátySchválení UL: CULus seznam, Class 2 Power Source, typ 1 enclosureCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -10... 55 °C (14... 131 °F)Skladovací teplota: -20... 70 °C (-4... 158 °F)Mechanické údajeŠířka krytu: 9 mmVýška krytu: 34,5 mmHloubka krytu: 62,3 mmOchrana: IP50Připojení: Kabel 2 m, 4 x 0,14 mm, 2, PVCMateriál Pouzdro: PCHmotnost: 45 g.
