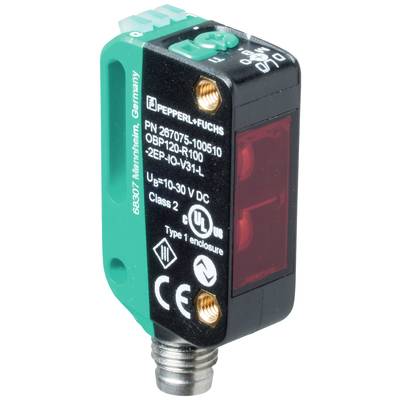

Ilustrační obrázek

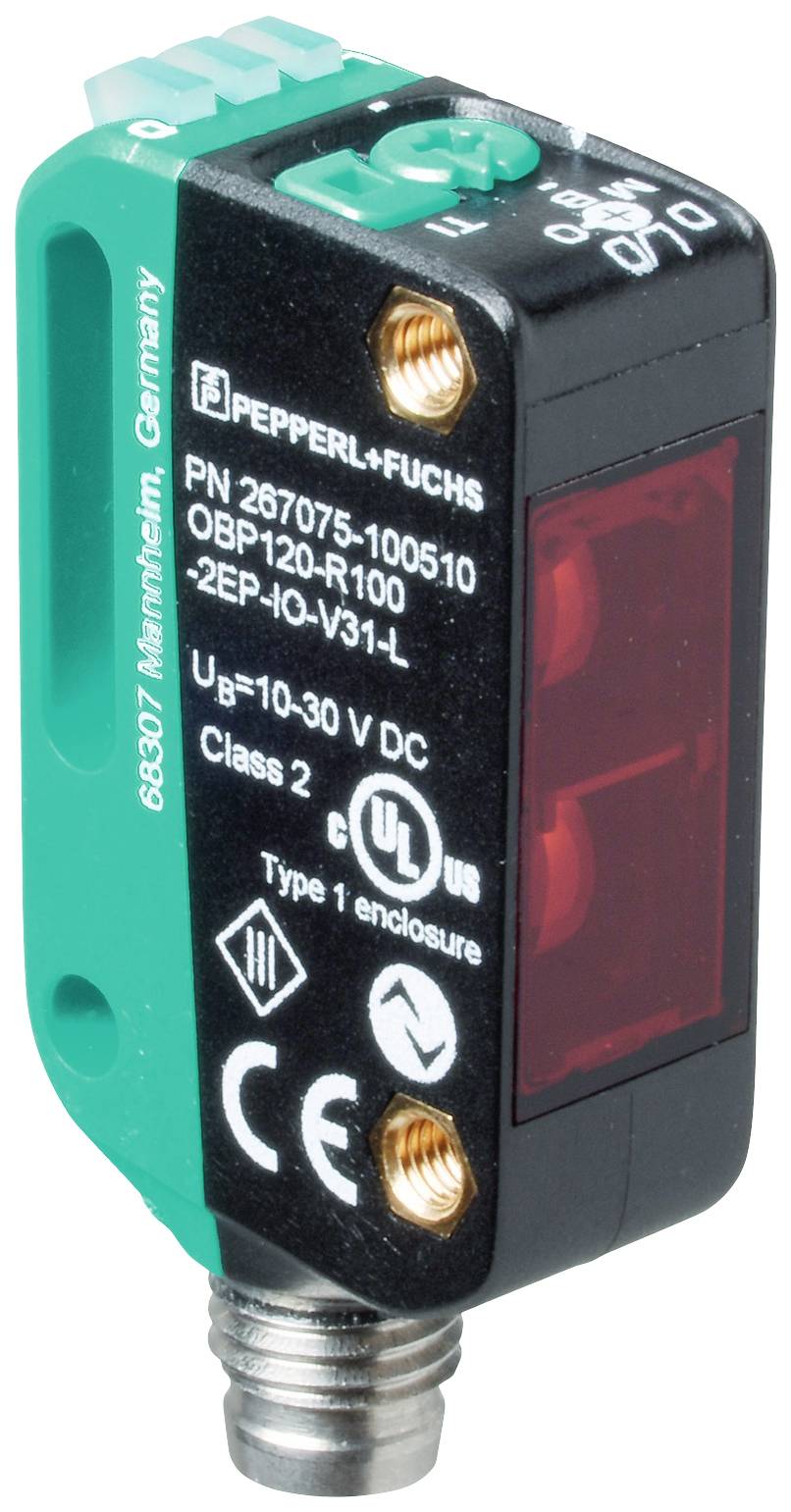

Ilustrační obrázek
Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Senzor spoušťových značek 1 ks (d x š x v) 21.5 x 11 x 44.5 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Senzor spoušťových značek
Min. provozní napětí
10 V/DC
Provozní napětí max.
30 V/DC
Typ
OBP120-R100-2EP-IO-V31-L
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (7 809,09 Kč / kus)
7 809,09 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Kategorie produktu
Senzor spoušťových značek
- Typ
OBP120-R100-2EP-IO-V31-L
- Obsah
1 ks
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Spínací napětí (max.)
30 V/DC
- Spínací proud (max.)
100 mA
- Připojení
konektor M8
IP67
IP69
IP69K
- Délka
21.5 mm
- Šířka
11 mm
- V
44.5 mm
- Rozm.
(d x š x v) 21.5 x 11 x 44.5 mm
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Senzor spoušťových značek 1 ks (d x š x v) 21.5 x 11 x 44.5 mm
Popis
Spínací rozsah: 25... 120 mm, optické rozlišení: Trigger [černá, 6 %] šířka 1 mm na bílém podkladu [bílá, 90 %]; rozdíl kontrastu min. 50 %, světelný vysílač: Laserová dioda, druh světla: Červená, střídavé světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací kontakt / spínání za tmy, IO-Link / Q - Pin2: NPN spínač / spínání za tmy, PNP spínací kontakt / spínání za světla, připojení: Zástrčka M8 x 1, 4 7pólová, okolní teplota: -40... 60 °C (-40... 140 °F)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeSpínací rozsah: 25... 120 mmRozsah nastavení: 25... 120 mmReferenční objekt: Standardní bílá, 100 mm x 100 mmSvětelný vysílač: Laserová diodaDruh světla: červené, střídavé světloData z laseru POZNÁMKA: LASEROVÉ SVĚTLO, NEDÍVEJTE SE DO PAPRSKU Laserová třída 1 Vlnová délka: 680 nm Divergence paprsku: > 5 mrad d63 < 1 mm v rozsahu 50 mm... 250 mm Impulz: 1,6 µs Opakování: Cca 28,5 kHz Max. Puls energie: 10,4 NJOptické rozlišení: Trigger značka [černá, 6 %] šířka 1 mm na bílém podkladu [bílá, 90 %]; rozdíl kontrastu min. 50 %Průměr světla < : 1 mm ve vzdálenosti 60 mmZorný úhel: cca 0,3 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 40000 lxTeach-in: Statický a dynamický Teach-InIdentifikační údaje funkční bezpečnostiMTTFd: 560 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický provoz - objekt rozpoznán | statický vypnuto - objekt není rozpoznánOvládací prvky: Tlačítko Teach-InOvládací prvky: 5-stupňový otočný spínač pro výběr provozních režimůElektrické údajeJmenovité provozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno < : 20 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Verze IO-Link: 1.1Profil zařízení: Smart senzorID přístroje: 0x110C01 (1117185)Přenosová rychlost: COM2 (38,4 kbit/s)Min. Doba cyklu: 2,3 msŠířka procesních dat: Vstup 1 bit | procesní data výstup 2 bitPodpora SIO módu: AnoKompatibilní Masterport typ: AVýstupDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN spínací kontakt / spínání světlem, PNP rozpínací / spínání na tmu, IO-Link | /Q - Pin2: NPN rozpínací/tma spínající, PNP spínací/spínající na světloVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 3300 HzReakční doba: 125 µsShodaKomunikační rozhraní: IEC 61131-9Norma výrobku: EN 60947-5-2Bezpečnosti laseru: EN 60825-1:2014Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Ochranná třída Bemessungsisolationsspannung: 30 V Jmenovitá odolnost proti rázovému napětí: 800 V.Schválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Schválení FDA: IEC 60825-1:2007 kompatibilní s 21 CFR 1040.10 a 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F) | Skladovací teplota: -40... 70 °C (-40... 158 °F)Stupeň znečištění: 3Mechanické údajeŠířka skříně: 11 mmVýška krytu: 44,5 mmHloubka krytu: 21,5 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Přístrojová zástrčka M8 x 1, 4-pólováMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 10 g.
