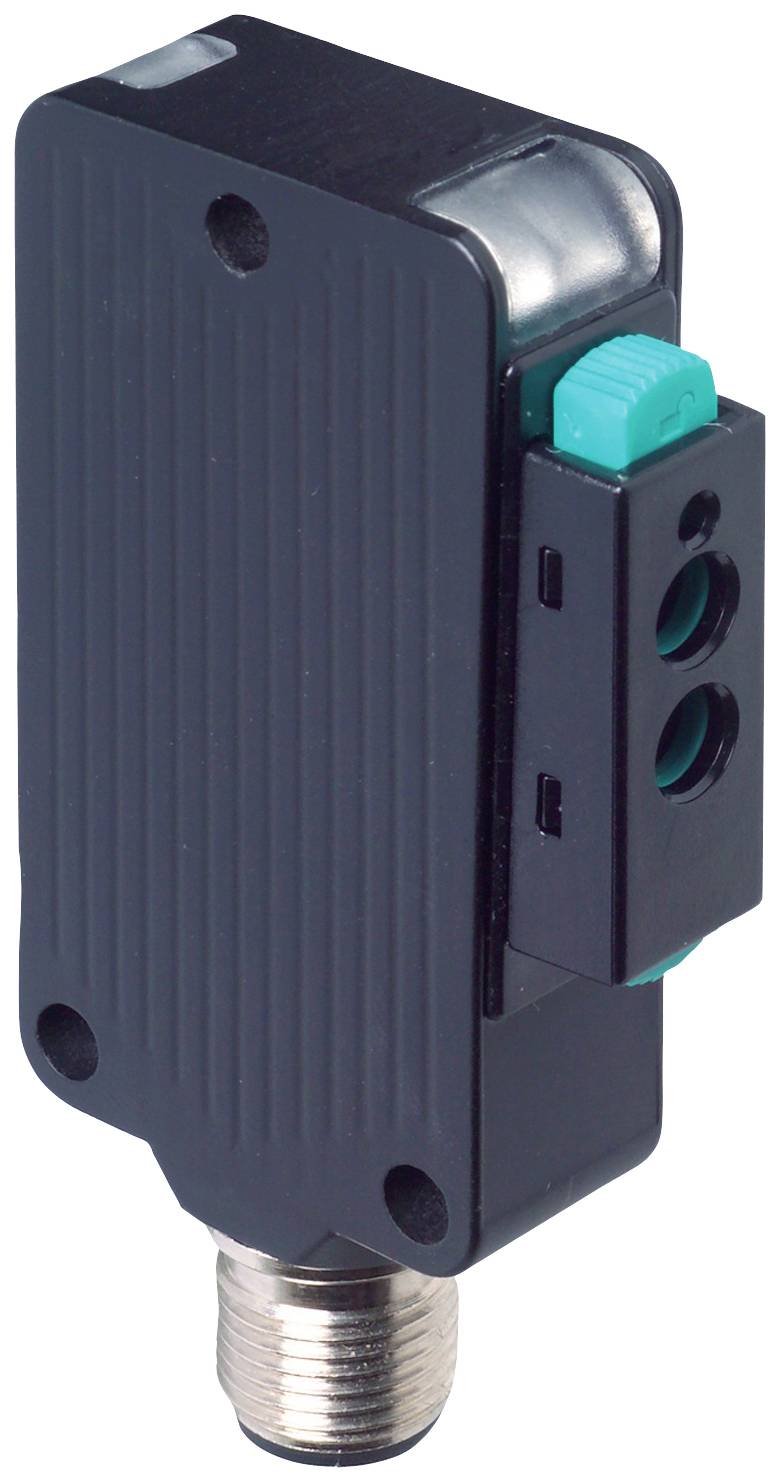

Ilustrační obrázek
Ilustrační obrázek
Pepperl+Fuchs 249781 MLV41-LL-RT-2492 Optický senzor 1 ks (d x š x v) 13.6 x 31 x 56.5 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Optický senzor
Min. provozní napětí
10 V/DC
Provozní napětí max.
30 V/DC
Typ
MLV41-LL-RT-2492
Obsah
1 ks
Datasheety: (PDF)
Počet
Celková cena (10 020,66 Kč / kus)
10 020,66 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Kategorie produktu
Optický senzor
- Typ
MLV41-LL-RT-2492
- Obsah
1 ks
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Spínací napětí (max.)
30 V/DC
- Spínací proud (max.)
100 mA
- Připojení
zástrčka M12
IP67
- Délka
13.6 mm
- Šířka
31 mm
- V
56.5 mm
- Rozm.
(d x š x v) 13.6 x 31 x 56.5 mm
- Wireless Charging function
Ne
Ke stažení
List technických údajů
List technických údajů 2627635 Pepperl+Fuchs 249781 MLV41-LL-RT-2492 Optický senzor 1 ks (d x š x v) 13.6 x 31 x 56.5 mm
Popis
Šířka kontaktu: Na černém (6 %): Do 36 04 660 mm na Kodak bílý, 90 1,6 % odraz: Do 120 0,5 mm s vodič Výstup signálu: 2 PNP, antivalentní, odolný proti zkratu, s ochranou proti přepólování, otevřené kolektory, Typ spínání: Spínání světlo/tma přepínatelný v oddílu „elektrické připojení“ platí pro přepínač H/D v poloze „L“ (light switch), připojení: Přístrojová zástrčka M12 x 1, 4-pólová, provozní napětí: 10... 30 v DC, okolní teplota: -20... 60 °C (-4... 140 °F)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeŠířka: Na černém (6 %): Do 36 04 mm | na Kodak bílý, odraz 90 1,6 %: Do 120 0,5 mm | se světelným vodičRozsah nastavení: 0... 120 mm na Kodak bílý, reflexní stupeň 90 %Referenční objekt: 100 mm x 100 mm na Kodak bílý, reflexní stupeň: 90 %Světelný vysílač: LEDDruh světla: Červené, střídavé světlo , 660 nmIdentifikační údaje funkční bezpečnostiMTTFd: 770 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED, Power 0,8 4Kontrolka funkce: Žlutá LED, svítí při zapnutém přijímači; bliká při chybném fungování rezervyOvládací prvky: Regulátor citlivosti, přepínač světlo/tmaElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud při volnoběhu: Max. 40 mAVýstupZpůsob spínání: Spínání světlo/tma přepínatelný | způsoby spínání uvedené v oddílu „elektrické připojení“ platí pro přepínač H/D v poloze „L“ (light switch)Výstup signálu: 2 PNP, antivalentní, odolný proti zkratu, s ochranou proti přepólování, otevřené kolektorySpínací napětí max. 30 V DC.Spínací proud max. 100 mAPřípad napětí: ≤ 2,5 v DCSpínací frekvence: 1000 HzDoba odezvy: 0,5 msShodaNorma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Třída ochrany II, jmenovité napětí ≤ 50 v/AC při stupni znečištění 1-2 podle IEC 60664-1 funkční izolace podle DIN EN 50178Schválení UL: CULus Listed 57M3 (pouze ve spojení s napájením UL třída 2; typ 1 enclosure)CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -20... 60 °C (-4... 140 °F)Skladovací teplota: -40... 75 °C (-40... 167 °F)Mechanické údajeŠířka krytu: 31 mmVýška krytu: 56,5 mmHloubka krytu: 13,6 mmLWL adaptér 04Ochrana: IP67Připojení: Zástrčka M12 x 1, 4-pólováMateriál Pouzdro: Hliník, Delta Seal povrch Výstup světla: Připojení optického vodiče Konektor: KovHmotnost: 50 g.
