Name: Pepperl+Fuchs 247049 modul rozhraní WCS-PNG210 1 ks
Brand: Pepperl+Fuchs
SKU: 2629115
Availability: BackOrder

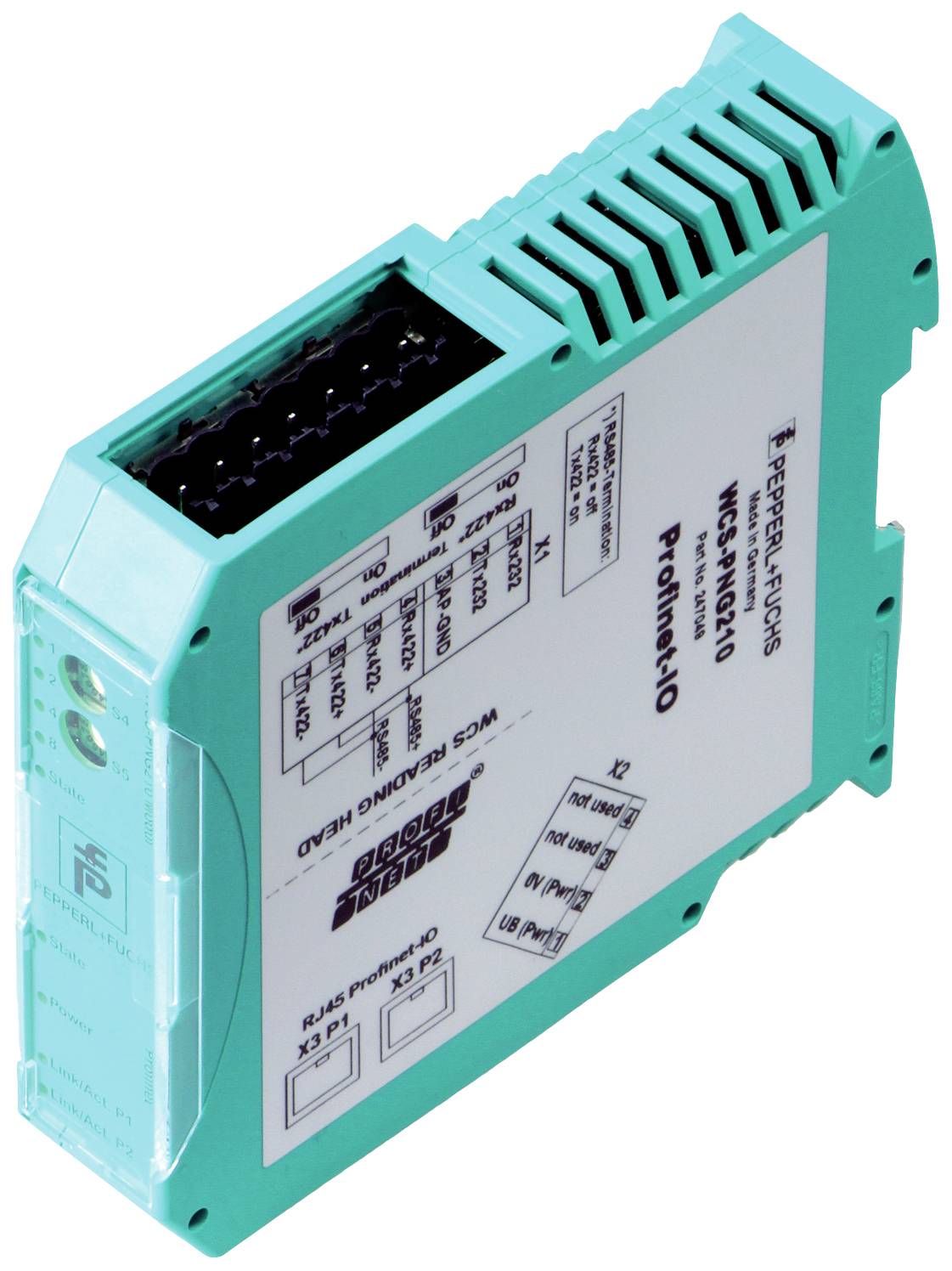

Obrázek zobrazuje tyrkysové elektronické zařízení společnosti Pepperl+Fuchs, konkrétně modul Profinet-IO, s technickými diagramy na přední straně.

Ilustrační obrázek

Kategorie produktu

modul rozhraní

Typ

WCS-PNG210

Obsah

1 ks

Wireless Charging function

UKCA

Ano

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 23. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (48 165,00 Kč / kus)

48 165,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

MODUL ROZHRANÍ WCS-PNG210

Dodatečné informace:

Technické parametry

Kategorie produktu: modul rozhraní

Typ: WCS-PNG210

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2629115 Pepperl+Fuchs 247049 modul rozhraní WCS-PNG210 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629115 Pepperl+Fuchs 247049 modul rozhraní WCS-PNG210 1 ks

Popis

Typ rozhraní: Ethernet; 100 BASE-TX, typ rozhraní: Ethernet; 100 BASE-TX, provozní napětí: 10... 30 v DC , příkon: = 3,6 W (bez čtecí hlavy), materiál: Plast, způsob připojení: Rozhraní 1 amp 2: Zásuvka RJ-45, 8-pólové rozhraní 3: Svorkové připojení = 2,5 mm2, 5-pólové

Tento text byl přeložen strojově.

Provedení

Obecné údajeMontáž na DIN lištuIdentifikační údaje funkční bezpečnostiMTTFd: 180 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Elektrické údajeProvozní napětí: 10... napájení 18 - 30 V DC Příkon: ≤ 3,6 W (bez čtecí hlavy)Rozhraní 1Přípojka pro: ŘízeníTyp rozhraní: Ethernet; 100 BASE-TXProtokol: PROFINET IO.Přenosová rychlost: 100 Mbit/s Výstup dat: Binární kódRozhraní 2Přípojka pro: ŘízeníTyp rozhraní: Ethernet; 100 BASE-TXProtokol: PROFINET IO.Přenosová rychlost: 100 Mbit/sVýstup dat: Binární kódRozhraní 3Typ rozhraní: Pro čtecí hlavy WCS-LS121, WCS-LS221 | přepínatelný zakončovací odpor | cyklus aktualizace čtecí hlavy: 1 msFyzikálně: RS-485Protokol: poloviční duplexPřenosová rychlost 62,5 bit/s.Soulad s předpisyEmise: EN 55011, cl. A: 2007Odolnost: EN 61000-6-2:2005Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíProvozní teplota: 0... 55 °C (32... 131 °F), žádné rozmrazováníSkladovací teplota: -40... 70 °C (-40... 158 °F)Relativní vlhkost vzduchu: ≤ 80 %Mechanické údajeTyp připojení: Rozhraní 1 & 2: Zásuvka RJ-45, 8-pólová | rozhraní 3: Připojení svorky ≤ 2,5 mm2 , 5-pólovýŠířka krytu: 23 mmVýška krytu: 118 mmStupeň krytí: IP20Materiál: plastMontážní poloha: libovolnáHmotnost: Cca 200 g.
