PCE Instruments ultrazvukový senzor PCE-TDS 200+ SR Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks

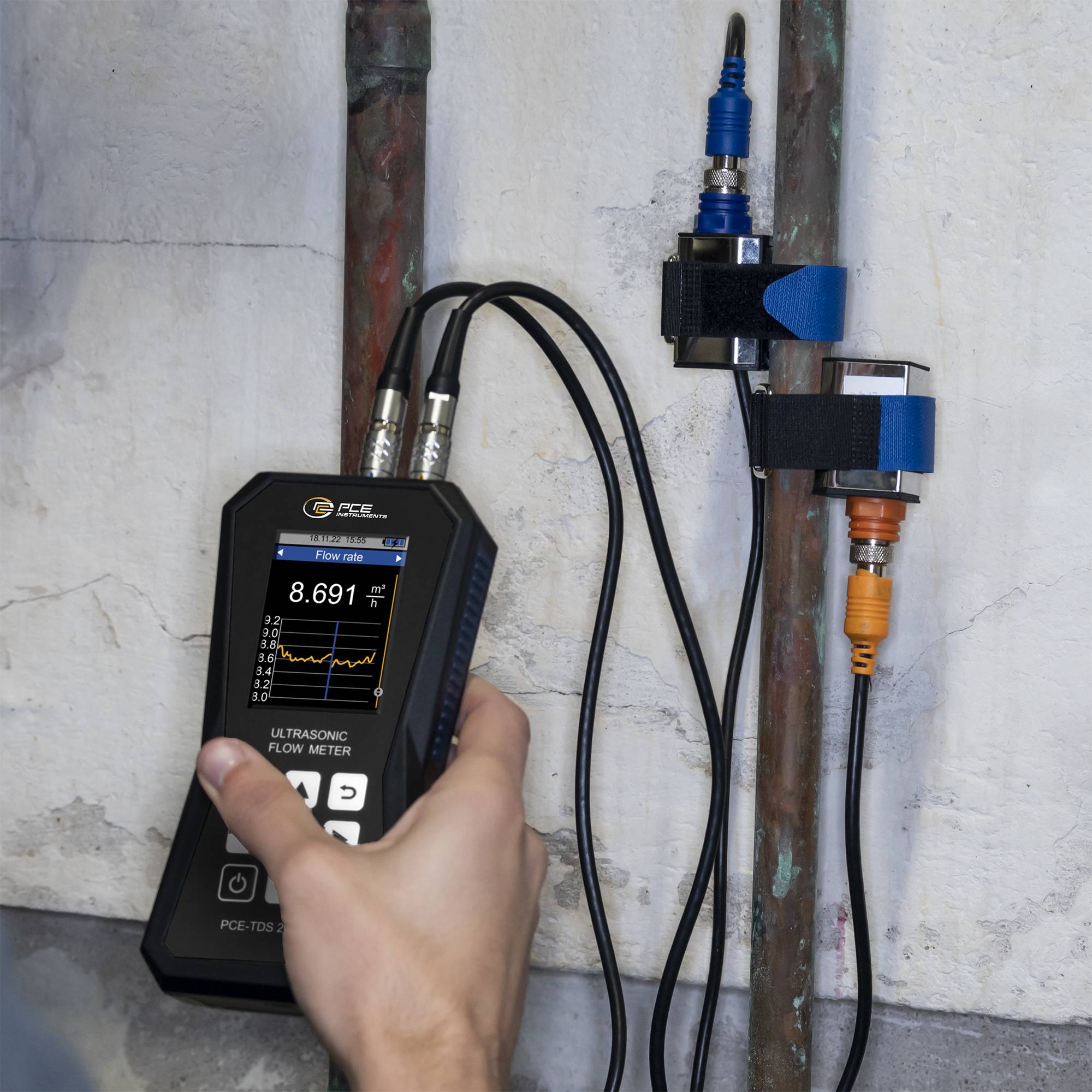

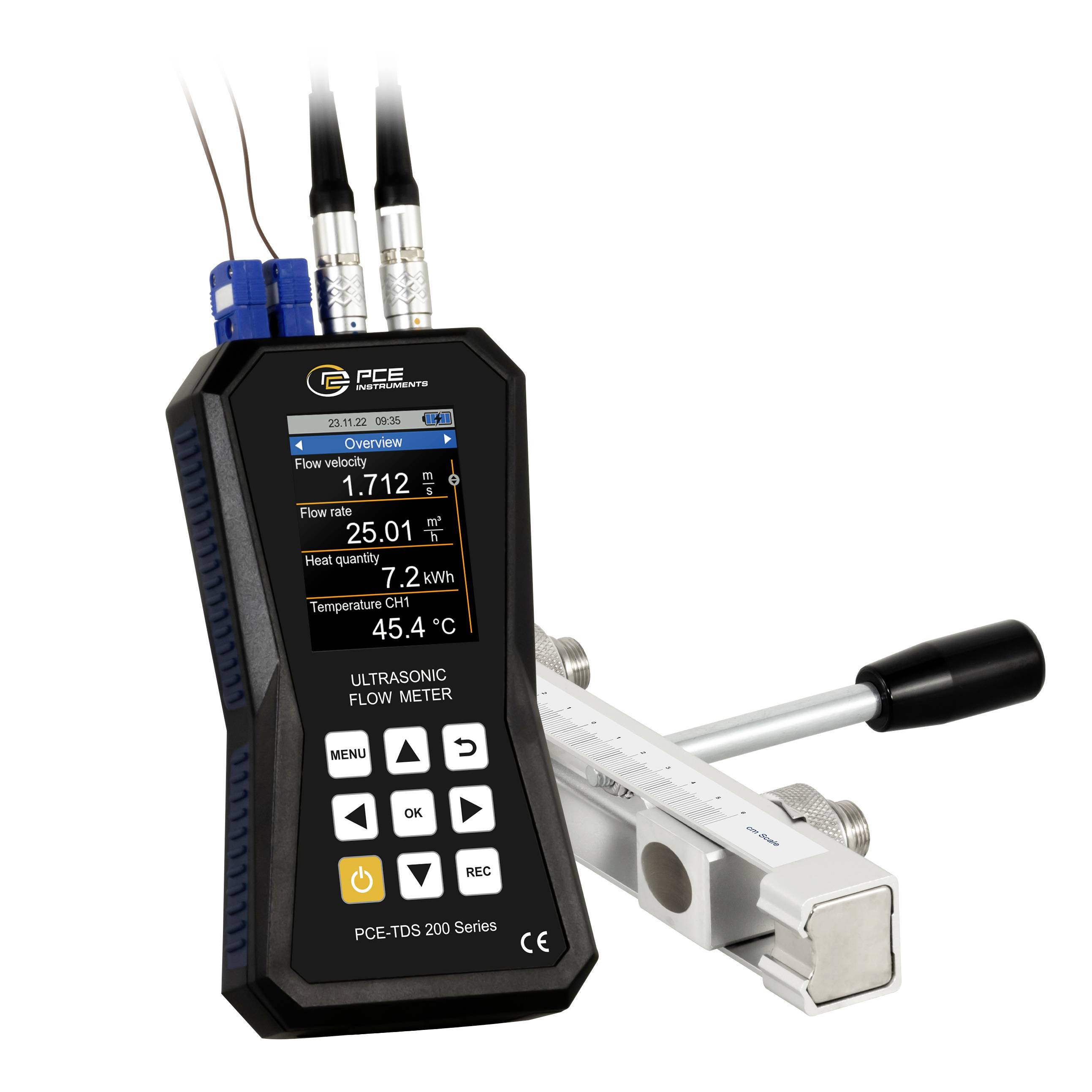

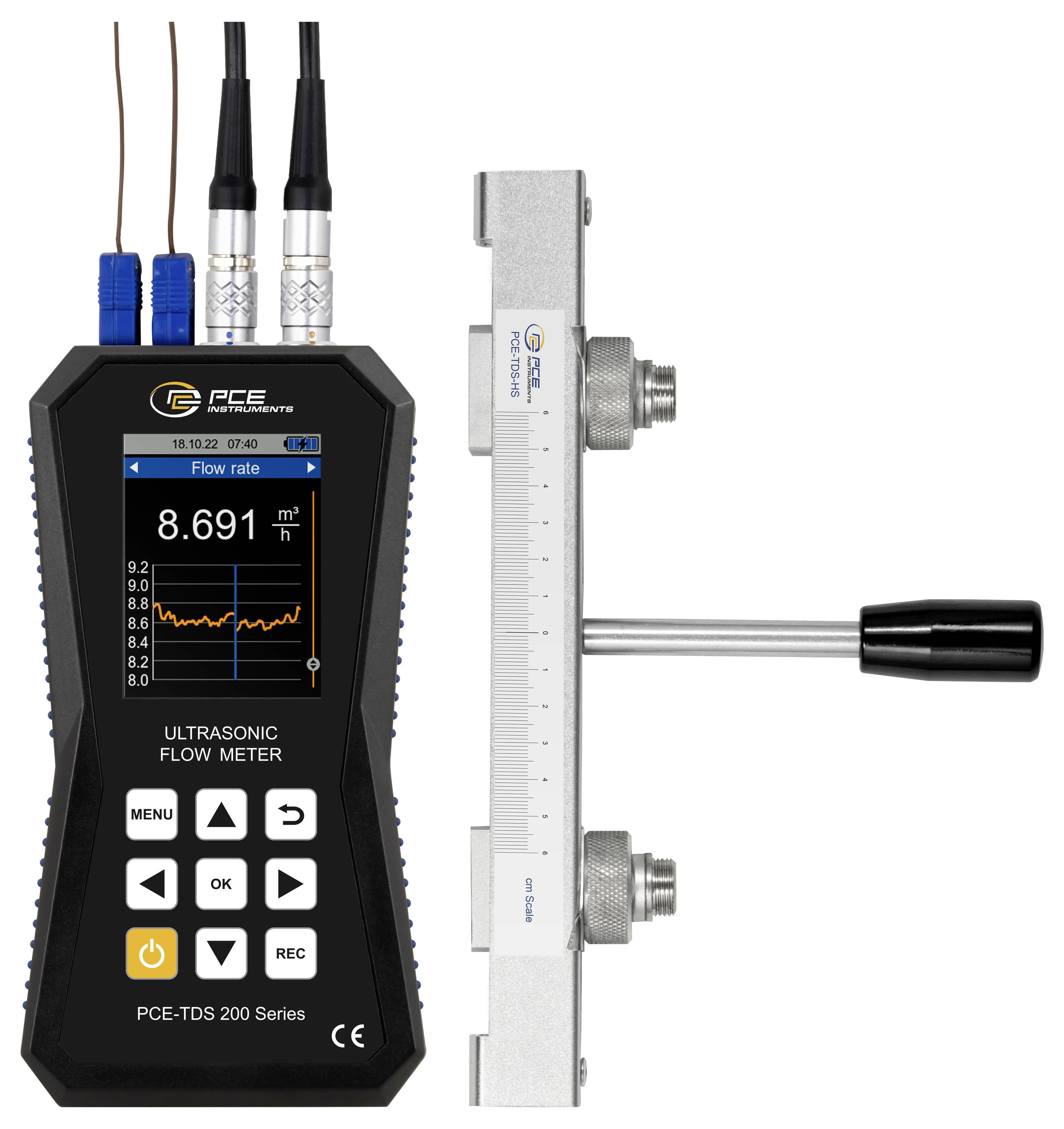

Ultrazvukový průtokoměr má rozsah měření ±32 m/s. S přesností ±1,5 % v. MW. Při průměru trubky DN ≥ 50, ±3,5 % naměřené hodnoty. Při průměru trubky DN <50 a reprodukovatelnosti ±0,5 % naměřené hodnoty. Jedná se o velmi přesné měření průtoku ultrazvukem. Pro instalaci senzorů ultrazvukového průtokoměru je k dispozici instalační pomůcka. Při instalaci se kvalita signálu graficky zobrazí na ultrazvukovém průtokoměru. Navíc se graficky zobrazí, zda jsou snímače umístěny v správné vzdálenosti od ultrazvukového průtokoměru. K provedení měření průtoku ultrazvukovým průtokoměrem se po zadání specifikací potrubí a médií zobrazí rychlost toku, objemový průtok a objem. Při zobrazení naměřených hodnot je k dispozici u ultrazvukového průtokoměru nejrůznějších jednotek. Například: M³, l, gal, igl, Mgll, cf, bal, ib a zdí. Během měření je možné zaznamenávat naměřené hodnoty pomocí funkce dataloggeru u ultrazvukového průtokoměru. Ultrazvukový průtokoměr umožňuje nastavit start/stop podmínky a interval ukládání od 1 sekundy do 12 hodin. Paměťový bod ultrazvukového průtokoměru jednou provždy obsahuje všechny měřené veličiny. Naměřené hodnoty se ukládají na panelové měřidlo průtoku ultrazvukem o velikosti 32 GB. Na ultrazvukoměru můžete uložit až 10 milionů bodů měření.Pomocí volitelného softwaru lze zaznamenané hodnoty načíst ultrazvukovým průtokoměrem. Pro analýzu mohou být naměřené hodnoty zobrazeny pomocí ultrazvukového průtokoměru ve formě tabulky nebo grafu. Pro další zpracování naměřených hodnot pomocí ultrazvukového průtokoměru je lze exportovat do formátu souboru .csv. Alternativně lze pomocí softwaru vytvářet report ve formátu PDF. Pro usnadnění ovládání lze tento ultrazvukový průtokoměr nastavit pomocí softwaru. Software umožňuje živý náhled naměřených hodnot z ultrazvukového průtokoměru. Pro stanovení množství tepla ultrazvukovým průtokoměrem jsou zapotřebí dvě termočlánky. Tyto jsou k dispozici u PCE-TDS 200+. Oba termočlánky jsou připojeny k zařízení k zařízení k přednímu a zpětnému chodu potrubí. Pomocí rozdílu teplot a naměřeného průtoku může ultrazvukový průtokoměr určit množství tepla. V případě potřeby může ultrazvukový průtokoměr vypočítat a zobrazit náklady současně, během měření, na jednotku tepla. Díky tomu najde tento ultrazvukový průtokoměr své uplatnění například při kontrole topného zařízení.Barevný LCD displej ultrazvukového průtokoměru o velikosti 2,8“ je dobře čitelný. Ultrazvukový měřič průtoku může být volitelně vybaven kalibračním certifikátem ISO nebo DAkkS. PCE TDS 200 SR SENZORPřipojené on-Rail senzory pro rozměry trubek DN 15 … 100 / 20 … 108 mm. Oba senzory jsou umístěny na liště pro snazší umístění senzorů. Pro snazší manipulaci je na kolejnici vhodná rukojeť. Pod kolejnicemi se nacházejí magnety, které umožňují samo připevnit na trubky s kovem obsahujícím železo.

Tento text byl přeložen strojově.
