PCE Instruments ultrazvukový senzor PCE-TDS 200+ MR Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Box
Kategorie produktu
ultrazvukový senzor
Min. provozní napětí
5 V
Provozní napětí max.
5 V
měřicí rozsah
32 m/s
Datasheety: (PDF)
Počet
Celková cena (78 334,71 Kč / kus)
78 334,71 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity

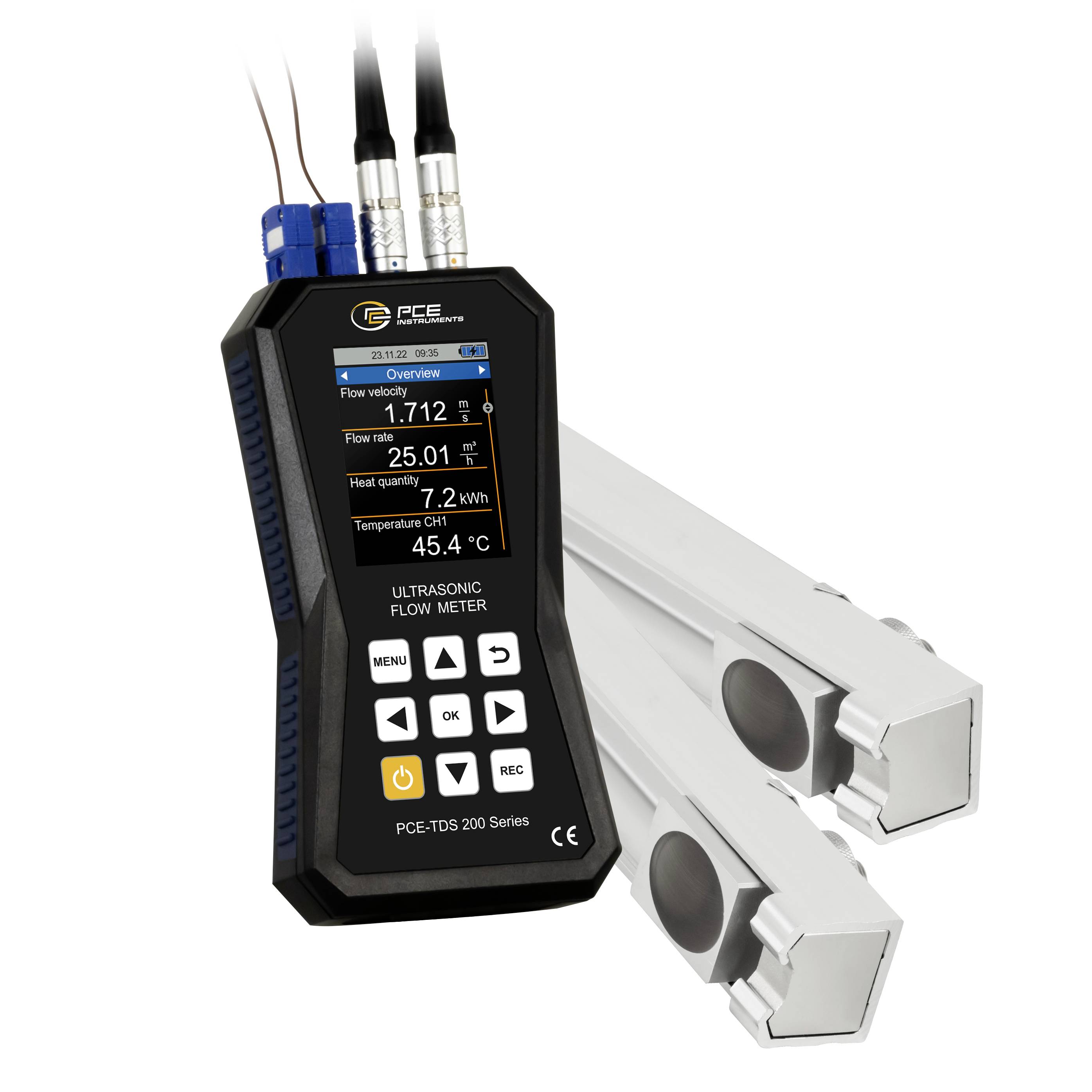

PRŮTOKOMĚR PCE-TDS 200+ MR
- Ultrazvukový průtokoměr s 32 GB pamětí pro 10 milionů bodů měřeníRozsah měření ± 32 m/s.Reprodukovatelnost ±0,5 % naměřené hodnotyRůzné měřicí sondyIndividuálně nastavitelné mezní hodnoty alarmuLCD displej 2,8Pro všechna médiaRozhraní USB-C pro přenos dat Volitelný software pro analýzu naměřených hodnotMěření množství tepla
Technické parametry
- Rozsah měření průtoku ± 32 m/s.Rozlišení 0,001 m/sPřesnost DN ≥ 50 mm: ±1,5 % v. MW. Pro rychlosti > 0,3 m/s.DN <50 mm: ±3,5 % v. MW. Pro rychlosti > 0,3 m/s.Reprodukovatelnost ±0,5 % naměřené hodnotyPÁR SENZORŮ PCE-TDS 200 MRPrůměr trubky DN 50 … 700 / 57 … 720 mmTeplotní odolnost: -30 … 160 °CMETODA MĚŘENÍ Z, V, N, W.Režim Medium VodaMořská vodaOlejRopaMetanolEtanolMotorová naftaBenzinPetrolej;Uživatelská definice (manuální zadání rychlosti zvuku ze Medium)Všechny kapaliny s rozrulou jednotkou <5 %Materiál trubky Měď CUOcel FENerezová ocel VAHliník ALMosaz MECI litinaŽelezo FENikl NITitan TIZinek ZIAkryl./ACPolyetylen PEPolypropylenPolyvinylchlorid PVCNylon ny ny ny ny ny nyDefinice uživatele (ruční zadání transversální rychlosti zvuku z trubkového materiálu)Vnitřní výstelka trubky Žádný oděvUživatelsky definovanéEpoxidová pryskyřiceGumaMaltaPolystyren PSPolyetylen PEPolytetrafluorethylen PTFEPolyuretan PUPolypropylenDefinice uživatele (ruční zadání longitudinální rychlosti zvuku vnitřního obložení trubky)Parametry rychlosti toku, objemového průtoku a objemuJednotky (rozměry) mm, inJednotky (rychlost toku) m/s, ft/s.Jednotky (objemový průtok) m³, l, gal, igl, Mgl, cf, bal, ib, zdaliČasový údaj v sekundách, minutách, hodinách, dnechJednotky (objem) m3, l, gal, igl, Mgl, cf, bal, ib, zdaliMěření teploty Rozsah měření přesnostiTyp B: 600... 1800 °C TYP B: ± (0,5 % + 3 °C)Typ E: -100... +900 °C TYP E: ± (0,4 % + 1 °C)Typ J: -100... 1150 °C TYP J ± (0,4 % + 1 °C)Typ k: -100... 40 AŽ +1370 °C, TYP K: ± (0,4 % + 1 °C)Typ N: -100... + 1150 °C TYP N: ± (0,4 % + 1 °C)Typ R: 0... 1700 °C TYP R: ± (0,5 % + 3 °C)Typ s: 0... 1500 °C TYP S: ± (0,5 % + 3 °C)Typ T: -100... 40 AŽ +400 °C TYP T: ± (0,4 % + 1 °C) Rozlišení: 0,1 °CPŘIPOJITELNÉ TERMOČLÁNKY B, E „J“ „N „R“ „S „T“Rychlost toku, objemový průtok, objem, teplota, tepelný výkon a množství teplaJednotky (teplota) °C / °F.Jednotky (množství tepla) k, kJ, MJ, Wh, kWh MWh, BTU, kBtu, MBtuJednotky (tepelný výkon) W, kW, MW, J/h, kJ/h MJ/h, BTU/h, KBtu/h, MBtu/h.Zobrazení nákladů v EUR, libře, USD, turecké liře, Zloty, YenDalší specifikace Ukazatel 2,8“ LCDJednotky metrické/ImperialJazyk menu: Němčina, angličtina, francouzština, španělština, italština, V nizozemštině, portugalštině, dánštině, turečtštině, polštině, Rusky, čínsky, japonštinaProvozní a skladovací podmínky Teplota –20 … +65 °CVlhkost vzduchu: 10 … 95 % r. F., nekondenzujícíDatalogger s kapacitou 32 GB / s kapacitou měření 10 milionů místRozhraní USB (pro online měření, čtení interní paměti a pro nabíjení akumulátoru)Ochrana IP52Napájení. Interní: Akumulátor li-Pol (3,7 v, 2500 mAh)Externí: USB 5 VDC, 500 mAProvozní doba cca 10 hRozměry 165 x 85 x 32 mmHmotnost 255 g
- Druh obalu
Box
- Kategorie produktu
ultrazvukový senzor
- Typ
PCE-TDS 200+ MR
- Provozní napětí
5 V
- Min. provozní napětí
5 V
- Provozní napětí max.
5 V
- Provozní napětí
5 V
- Vlastnosti
s krytem
Připojovací kryt s 2 kabelovými šrouby
Připojovací kryt s 2 konektory
- Připojení
kabelová průchodka
- Reakční doba
1 s
- Výstupy
analogové napětí
analogový
dvoudrát
- Barva pouzdra
černá
- Vlastnosti materiálu
galvanizováno zinkem
nerezové
- Materiál pouzdra
polystyren (EPS)
plnoplastové
guma
polymer
plast
PTFE
plast pokovený
- Délka kabelu
5 m
- Jmenovitý průměr
720 mm
- Min. teplota média
-30 °C
- Max. teplota média
160 °C
- Měřicí přesnost ±
1.5 %
- Min. měřicí rozsah
0 m/s
- měřicí rozsah
32 m/s
- Měřicí rozsah
0 - 32 m/s
IP52
- Hmotnost
255 g
- Min. okolní teplota
-20 °C
- Max. okolní teplota
65 °C
- Délka
165 mm
- Šířka
32 mm
- V
85 mm
- Rozm.
(d x š x v) 165 x 32 x 85 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2813684 PCE Instruments ultrazvukový senzor PCE-TDS 200+ MR Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2813684 PCE Instruments ultrazvukový senzor PCE-TDS 200+ MR Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks
Popis

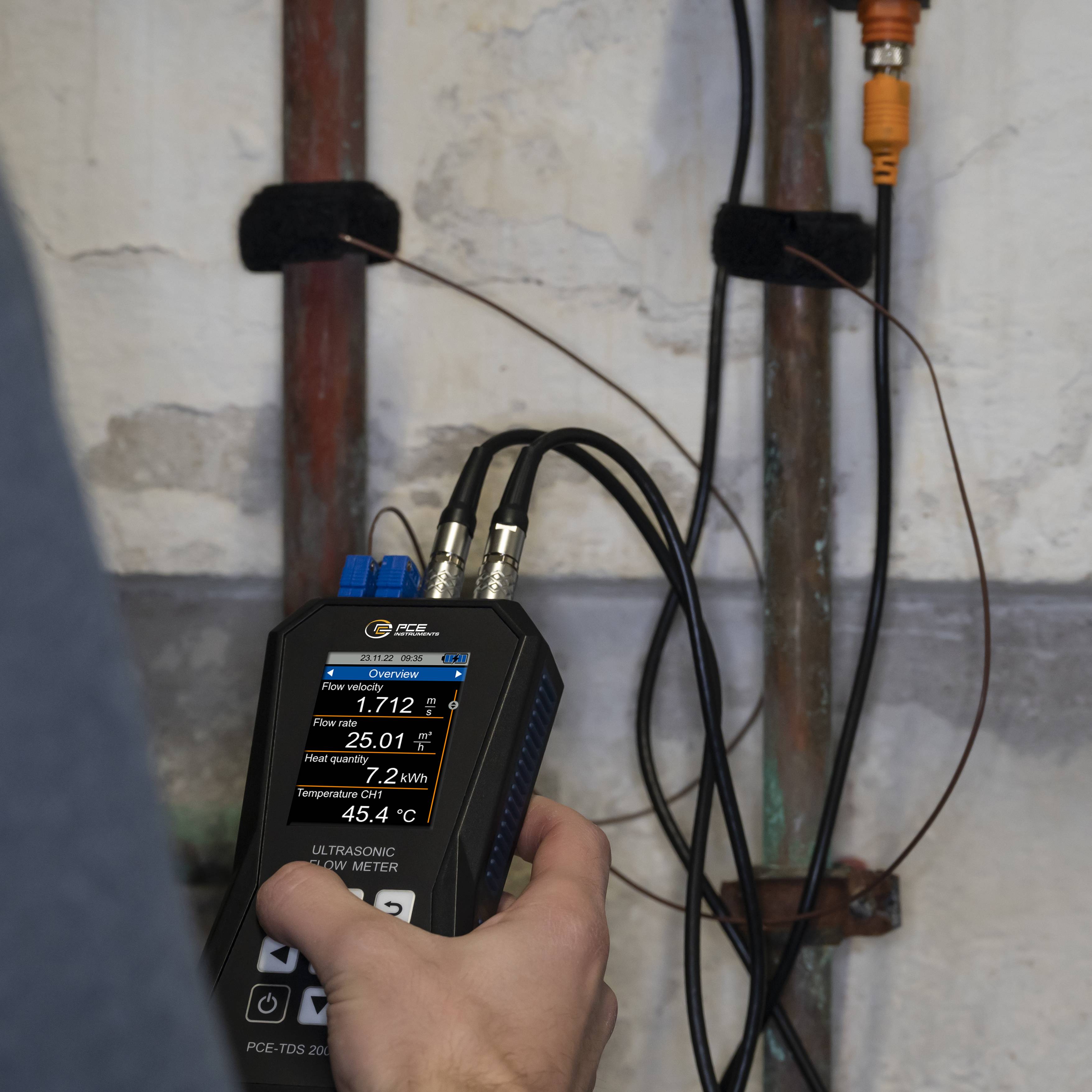

Průtokoměr má rozsah měření ±32 m/s. S přesností ±1,5 % v. MW. Při průměru trubky DN ≥ 50, ±3,5 % naměřené hodnoty. Při průměru trubky DN <50 a reprodukovatelnosti ±0,5 % naměřené hodnoty. Je průtokoměr velmi přesný. Pro instalaci senzorů průtokoměru je k dispozici instalační pomůcka. Při podpoře instalace se graficky zobrazí kvalita signálu z průtokoměru. Navíc se graficky zobrazí, zda jsou snímače umístěny ve správné vzdálenosti od průtokoměru. K provedení měření průtoku průtokoměrem se po zadání specifikace na trubce a Medium zobrazí rychlost toku, objemový průtok a objem. Při zobrazení naměřených hodnot je k dispozici u průtokoměru nejrůznější jednotky. Například: M³, l, gal, igl, Mgll, cf, bal, ib a zdí. Během měření je možné zaznamenávat naměřené hodnoty pomocí funkce dataloggeru u ultrazvukového průtokoměru. Přitom lze nastavit podmínky pro nastartování a zastavení a interval ukládání od 1 s do 12 hodin u průtokoměru. Paměťový bod obsahuje u průtokoměru jednou všechny měřené veličiny. Naměřené hodnoty se ukládají na velkou 32 GB uloženou paměť ultrazvukového průtokoměru. Pomocí ultrazvukového průtokoměru lze uložit až 10 milionů měřicích bodů.Pomocí volitelného softwaru lze načíst zaznamenané hodnoty z průtokoměru. Pro analýzu lze naměřené hodnoty zobrazit pomocí měřiče průtoku ve formě tabulky nebo grafu. Pro další zpracování naměřených hodnot z průtokoměru je lze exportovat do formátu souboru .csv. Alternativně lze pomocí softwaru vytvářet report ve formátu PDF. Pro usnadnění ovládání lze průtokoměr nastavit pomocí softwaru. Software umožňuje živý náhled naměřených hodnot z ultrazvukového průtokoměru. Pro stanovení množství tepla průtokoměrem jsou zapotřebí dvě termočlánky. Tyto jsou k dispozici u PCE-TDS 200+. Oba termočlánky průtokoměru se připojí k přednímu a zpětnému toku potrubního systému. Pomocí rozdílu teplot a naměřeného průtoku může průtokoměr určit množství tepla. V případě potřeby může průtokoměr vypočítat a zobrazit náklady současně, během měření, na jednotku tepelné energie. Proto se průtokoměr používá například při kontrole otopného systému.Barevný LCD displej ultrazvukového průtokoměru o velikosti 2,8“ je dobře čitelný. Průtokoměr lze volitelně připojit k kalibračním certifikátu ISO nebo DAkkS. PCE-TDS 200 MR SENZORSamostatné senzory On Rail pro rozměry trubek DN 50 … 700 / 57 … 720 mm. Teplotní odolnost je mezi -30 … 160 °C. Senzor na příslušné liště se nachází na liště a může tak být umístěn. Pod kolejnicemi se nacházejí magnety, které umožňují samo připevnit na trubky s kovem obsahujícím železo.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Rozsah měření ± 32 m/s.Rozhraní USB-C pro přenos datVolitelný software pro analýzu naměřených hodnotReprodukovatelnost ±0,5 % naměřené hodnoty Měření množství teplaDatová paměť pro 10 milionů bodů měřeníIndividuálně nastavitelné mezní hodnoty alarmuVolitelně s kalibračním certifikátem ISO nebo DAkkS
Obsah balení

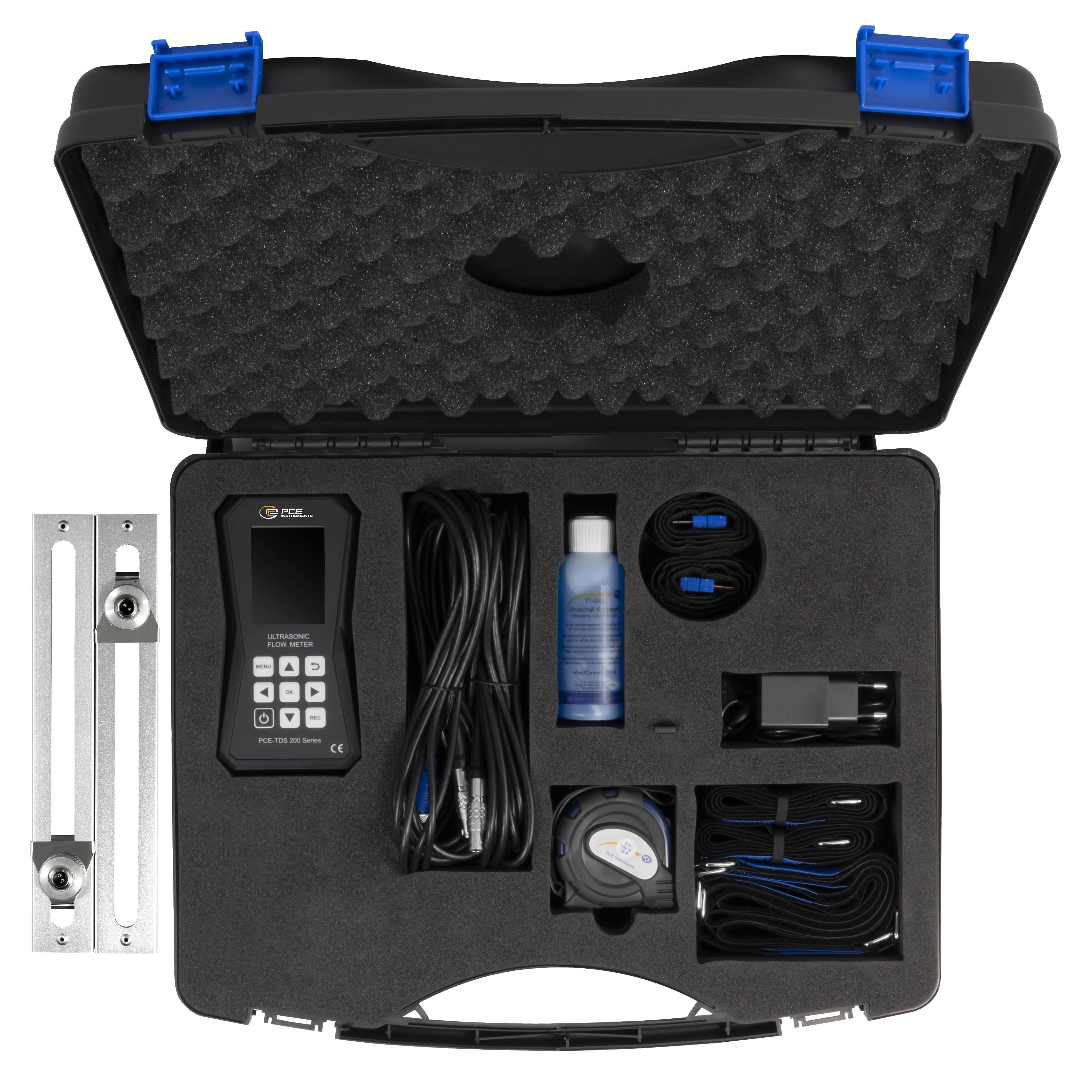

- 1x ultrazvukový průtokoměr PCE-TDS 200+ MR1x průtokové senzory PCE-TDS 200 MR SENZOR (pár)2x teplotní senzor TF-RA3302x 5 m propojovací kabel 2x rozpojitelná stahovací páska1x síťový adaptér1x kabel USB-C1x ultrazvukový kontaktní gel 1x měřicí pásmo PCE1x plastový kufřík.
Doplňující informace
Ultrazvukový měřič průtoku PCE-TDS 200+ MRMěřící přístroj do přístroje HVAC AC
