PCE Instruments ultrazvukový senzor PCE-TDS 200 M Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Box
Kategorie produktu
ultrazvukový senzor
Min. provozní napětí
5 V
Provozní napětí max.
5 V
měřicí rozsah
32 m/s
Datasheety: (PDF)
Počet
Celková cena (48 957,85 Kč / kus)
48 957,85 Kč
Bez DPH.
Doprava zdarma
Už jen 4 Ks skladem!
Hlavní benefity
PRŮTOKOMĚR PCE-TDS 200 M
- Ultrazvukový průtokoměr s 32 GB pamětí pro 10 milionů bodů měřeníRozsah měření ± 32 m/s.Reprodukovatelnost ±0,5 % naměřené hodnotyRůzné měřicí sondyLCD displej 2,8Pro všechna médiaRozhraní USB-C pro přenos dat Volitelný software pro analýzu naměřených hodnotMěření množství tepla Individuálně nastavitelné mezní hodnoty alarmuVolitelně s kalibračním certifikátem ISO nebo DAkkS
Technické parametry
- Rozsah měření průtoku ± 32 m/s.Rozlišení 0,001 m/sPřesnost DN ≥ 50 mm: ±1,5 % v. MW. Pro rychlosti > 0,3 m/s.DN <50 mm: ±3,5 % v. MW. Pro rychlosti > 0,3 m/s.Reprodukovatelnost ±0,5 % naměřené hodnotyPÁR SENZORŮ PCE-TDS 200 MPrůměr trubky DN 50 … 700 / 57 … 720 mmTeplotní odolnost: -30 … 160 °CMETODA MĚŘENÍ Z, V, N, W.Režim Medium VodaMořská vodaOlejRopaMetanolEtanolMotorová naftaBenzinPetrolej;Uživatelská definice (manuální zadání rychlosti zvuku ze Medium)Všechny kapaliny s rozrulou jednotkou <5 %Materiál trubky Měď CUOcel FENerezová ocel VAHliník ALMosaz MECI litinaŽelezo FENikl NITitan TIZinek ZIAkryl./ACPolyetylen PEPolypropylenPolyvinylchlorid PVCNylon ny ny ny ny ny nyDefinice uživatele (ruční zadání transversální rychlosti zvuku z trubkového materiálu)Vnitřní výstelka trubky - žádné výstelky Uživatelsky definované Epoxidová pryskyřice - Guma - Malta Polystyren PS Polyetylen PE Polytetrafluorethylen PTFE Polyuretan PU Polypropylen Uživatelsky definované (Manuální zadání longitudinální rychlosti zvuku Vnitřní výstelka trubky) Parametry rychlosti toku, objemového průtoku a objemuJednotky (rozměry) mm, inJednotky (rychlost toku) m/s, ft/s.Jednotky (objemový průtok) m³, l, gal, igl, Mgl, cf, bal, ib, zdaliČasový údaj v sekundách, minutách, hodinách, dnechJednotky (objem) m3, l, gal, igl, Mgl, cf, bal, ib, zdali Další specifikace Ukazatel 2,8“ LCDJednotky metrické/ImperialJazyk menu: Němčina, angličtina, francouzština, španělština, V italštině, holandštině, portugalštině, dánštině Turecká, polština, ruština, čínština, japonštinaProvozní a skladovací podmínky teplota: -20 … +65 °C Vlhkost vzduchu: 10 … 95 % r. F., nekondenzujícíDatalogger s kapacitou 32 GB / s kapacitou měření 10 milionů místRozhraní USB (pro online měření, čtení z interního přístroje S kapacitou paměti i pro nabíjení akumulátoru)Ochrana IP52Napájení Intern: Akumulátor li-Pol (3,7 v, 2500 mAh) Externí: USB 5 VDC, 500 mAProvozní doba cca 10 hRozměry 165 x 85 x 32 mmHmotnost 255 g
- Druh obalu
Box
- Kategorie produktu
ultrazvukový senzor
- Typ
PCE-TDS 200 M
- Provozní napětí
5 V
- Min. provozní napětí
5 V
- Provozní napětí max.
5 V
- Provozní napětí
5 V
- Vlastnosti
s krytem
Připojovací kryt s 2 kabelovými šrouby
Připojovací kryt s 2 konektory
- Připojení
kabelová průchodka
- Reakční doba
1 s
- Výstupy
analogové napětí
analogový
dvoudrát
- Barva pouzdra
černá
- Vlastnosti materiálu
galvanizováno zinkem
nerezové
- Materiál pouzdra
polystyren (EPS)
plnoplastové
guma
polymer
plast
PTFE
plast pokovený
- Délka kabelu
5 m
- Jmenovitý průměr
720 mm
- Min. teplota média
-30 °C
- Max. teplota média
160 °C
- Měřicí přesnost ±
1.5 %
- Min. měřicí rozsah
0 m/s
- měřicí rozsah
32 m/s
- Měřicí rozsah
0 - 32 m/s
IP52
- Hmotnost
255 g
- Min. okolní teplota
-20 °C
- Max. okolní teplota
65 °C
- Délka
166 mm
- Šířka
32 mm
- V
85 mm
- Rozm.
(d x š x v) 166 x 32 x 85 mm
- Obsah
1 ks
- Splňuje RoHS
ano
Ke stažení
List technických údajů
List technických údajů 2813674 PCE Instruments ultrazvukový senzor PCE-TDS 200 M Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2813674 PCE Instruments ultrazvukový senzor PCE-TDS 200 M Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks
Popis

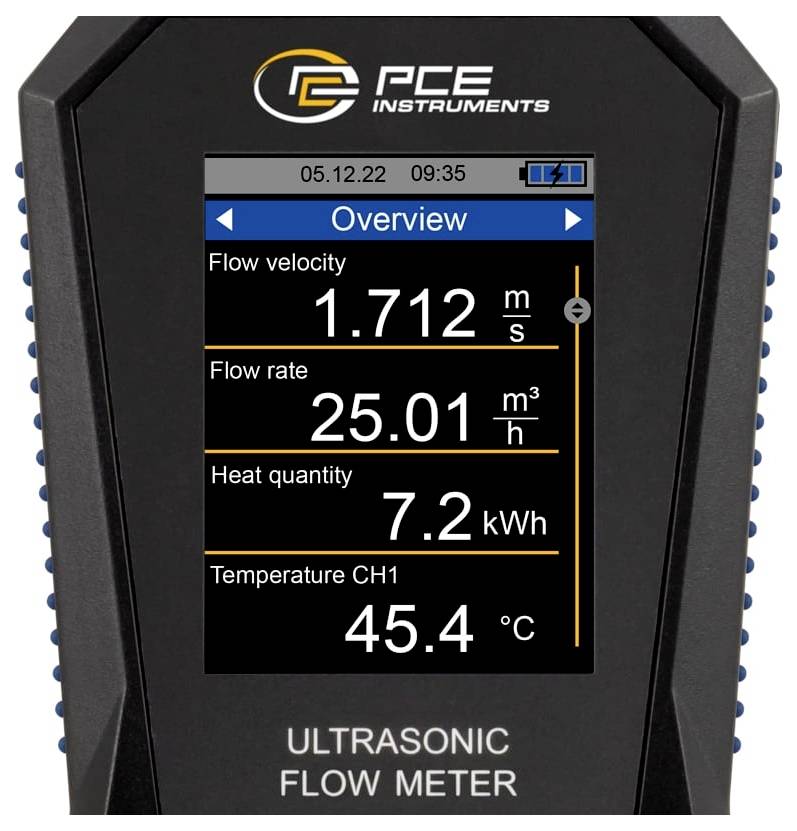

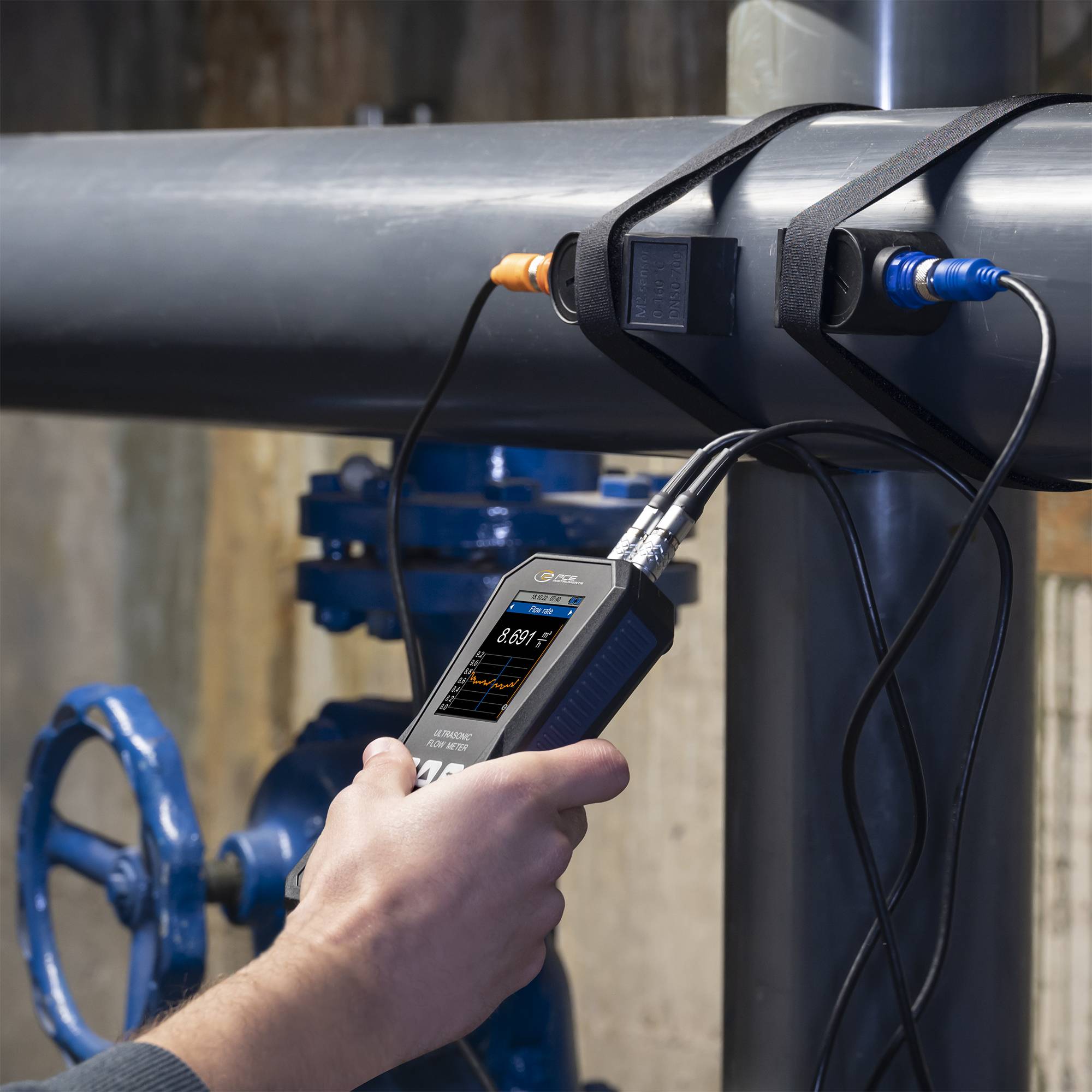

Ultrazvukový průtokoměr má rozsah měření ±32 m/s. S přesností ±1,5 % v. MW. Při průměru trubky DN ≥ 50, ±3,5 % naměřené hodnoty. Při průměru trubky DN <50 a reprodukovatelnosti ±0,5 % naměřené hodnoty. Jedná se o velmi přesné měření průtoku ultrazvukem. Pro instalaci senzorů ultrazvukového průtokoměru je k dispozici instalační pomůcka. Při instalaci se kvalita signálu graficky zobrazí na ultrazvukovém průtokoměru. Navíc se graficky zobrazí, zda jsou snímače umístěny v správné vzdálenosti od ultrazvukového průtokoměru. K provedení měření průtoku ultrazvukovým průtokoměrem se po zadání specifikací potrubí a médií zobrazí rychlost toku, objemový průtok a objem. Při zobrazení naměřených hodnot je k dispozici u ultrazvukového průtokoměru nejrůznějších jednotek. Například: M³, l, gal, igl, Mgll, cf, bal, ib a zdí. Během měření je možné zaznamenávat naměřené hodnoty pomocí funkce dataloggeru u ultrazvukového průtokoměru. Ultrazvukový průtokoměr umožňuje nastavit start/stop podmínky a interval ukládání od 1 sekundy do 12 hodin. Paměťový bod ultrazvukového průtokoměru jednou provždy obsahuje všechny měřené veličiny. Naměřené hodnoty se ukládají na panelové měřidlo průtoku ultrazvukem o velikosti 32 GB. Na ultrazvukoměru můžete uložit až 10 milionů bodů měření.Pomocí volitelného softwaru lze zaznamenané hodnoty načíst ultrazvukovým průtokoměrem. Pro analýzu mohou být naměřené hodnoty zobrazeny pomocí ultrazvukového průtokoměru ve formě tabulky nebo grafu. Pro další zpracování naměřených hodnot pomocí ultrazvukového průtokoměru je lze exportovat do formátu souboru .csv. Alternativně lze pomocí softwaru vytvářet report ve formátu PDF. Pro usnadnění ovládání lze tento ultrazvukový průtokoměr nastavit pomocí softwaru. Software umožňuje živý náhled naměřených hodnot z ultrazvukového průtokoměru. Pro stanovení množství tepla ultrazvukovým průtokoměrem jsou zapotřebí dvě termočlánky. Tyto jsou k dispozici u PCE-TDS 200+. Oba termočlánky jsou připojeny k zařízení k zařízení k přednímu a zpětnému chodu potrubí. Pomocí rozdílu teplot a naměřeného průtoku může ultrazvukový průtokoměr určit množství tepla. V případě potřeby může ultrazvukový průtokoměr vypočítat a zobrazit náklady současně, během měření, na jednotku tepla. Díky tomu najde tento ultrazvukový průtokoměr své uplatnění například při kontrole topného zařízení.Barevný LCD displej ultrazvukového průtokoměru o velikosti 2,8“ je dobře čitelný. Ultrazvukový měřič průtoku může být volitelně vybaven kalibračním certifikátem ISO nebo DAkkS. PCE TDS 200 M SENZORStřední pár snímačů pro průměr potrubí DN 50 … 700 / 57 … 720 mm. Vhodný pro měření průtoku na středně velkých trubkách. Pomocí zabudovaných magnetů na čidlech k ultrazvukoměru je možno připevnit i na trubky s obsahem železa. Alternativně mohou být na trubku namontovány senzory s rozebratelnými stahovacími páskami. Teplotní odolnost je mezi -30 … 160 °C.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení

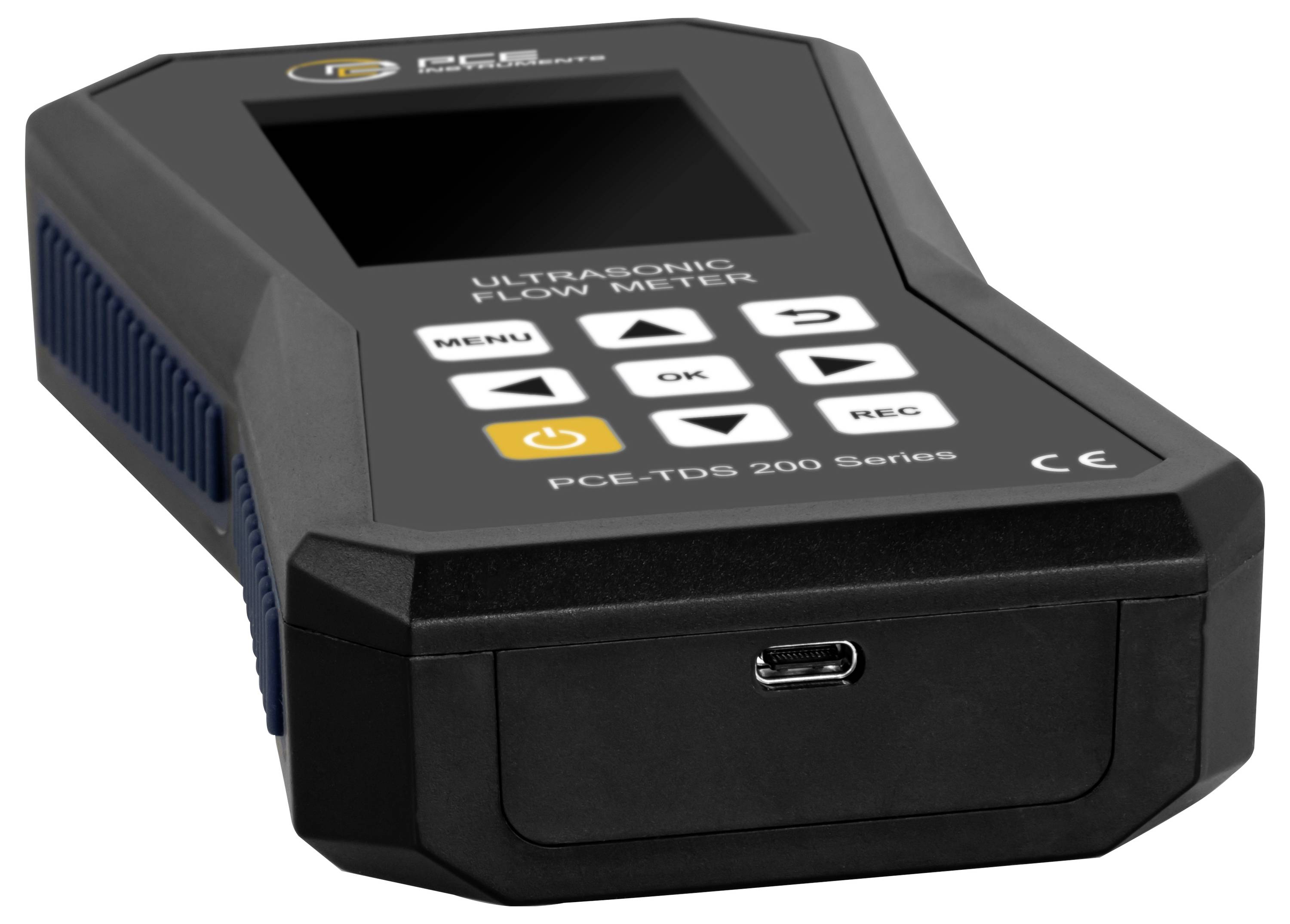

- Rozsah měření ± 32 m/s.Rozhraní USB-C pro přenos dat Volitelný software pro analýzu naměřených hodnotReprodukovatelnost ±0,5 % naměřené hodnoty Měření množství teplaDatová paměť pro 10 milionů bodů měřeníIndividuálně nastavitelné mezní hodnoty alarmuVolitelně s kalibračním certifikátem ISO nebo DAkkS

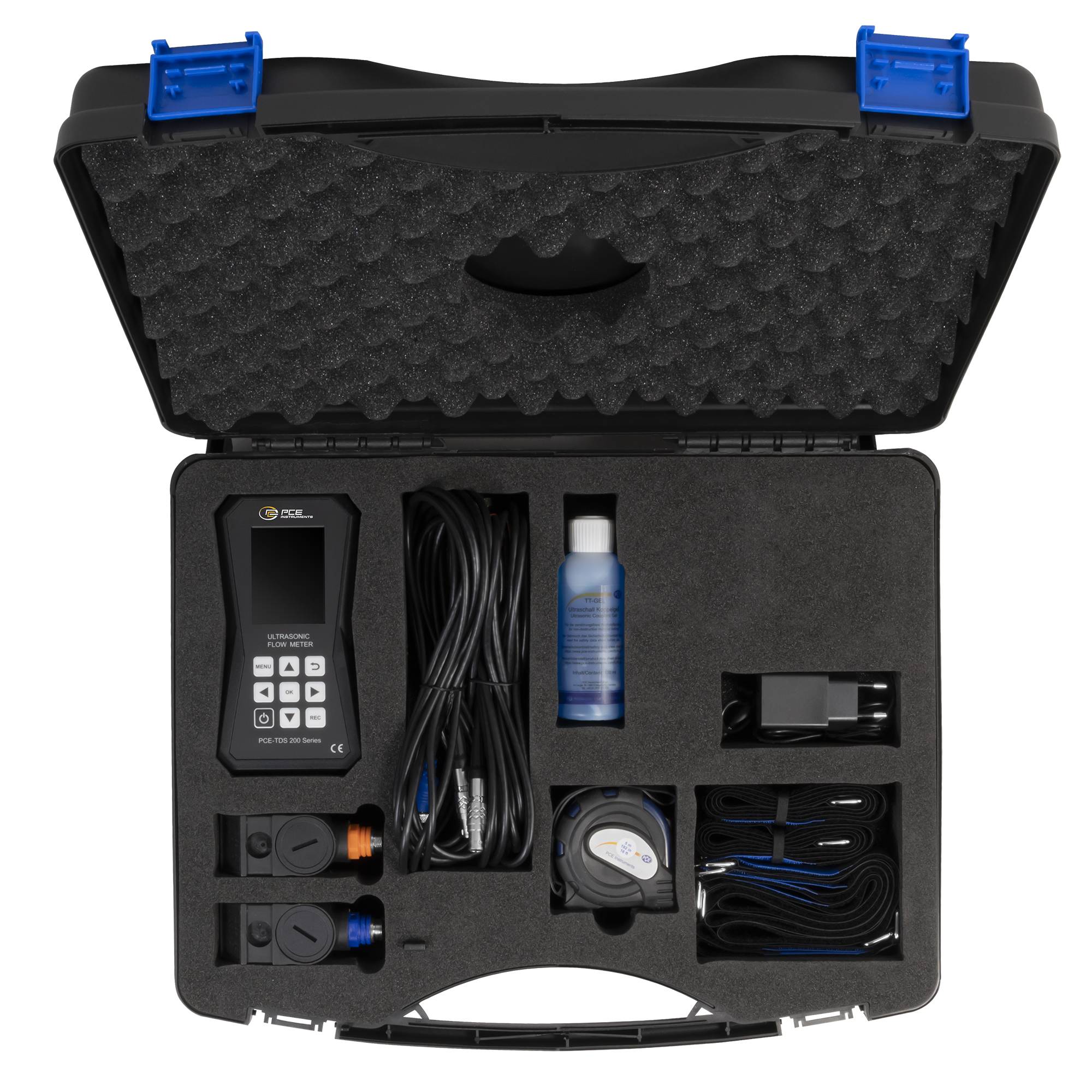

Obsah balení

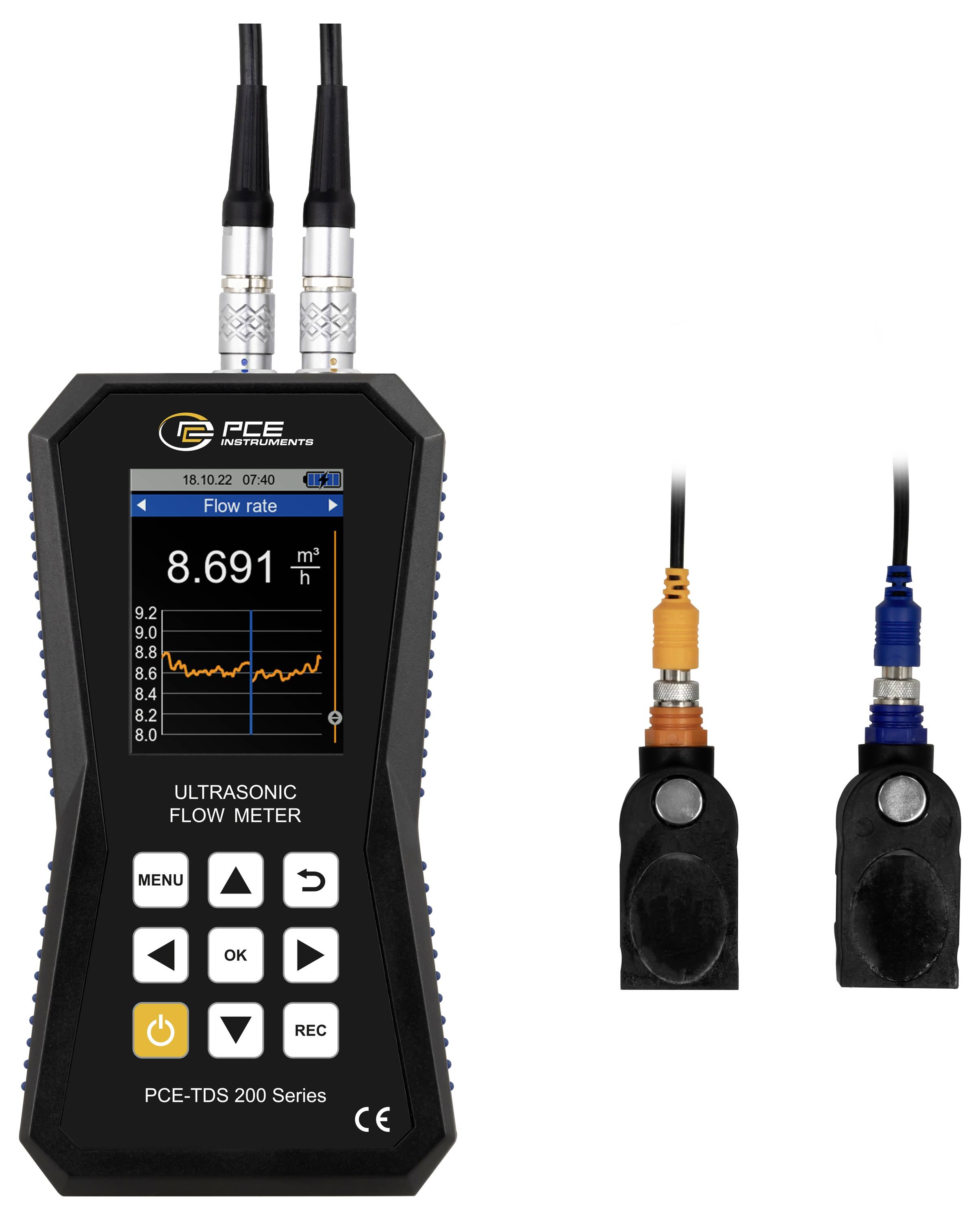

- 1x ultrazvukový měřič průtoku PCE-TDS 200 M.1x průtokové senzory PCE-TDS 200 M SENZOR (pár)2x 5 m propojovací kabel 2x rozpojitelná stahovací páska1x síťový adaptér1x kabel USB-C1x ultrazvukový kontaktní gel 1x měřicí pásmo PCE1x plastový kufřík.
Doplňující informace
Ultrazvukový měřič průtoku PCE-TDS 200 M
