PCE Instruments Power Analyzer proudové kleště, Kalibrováno dle (ISO)

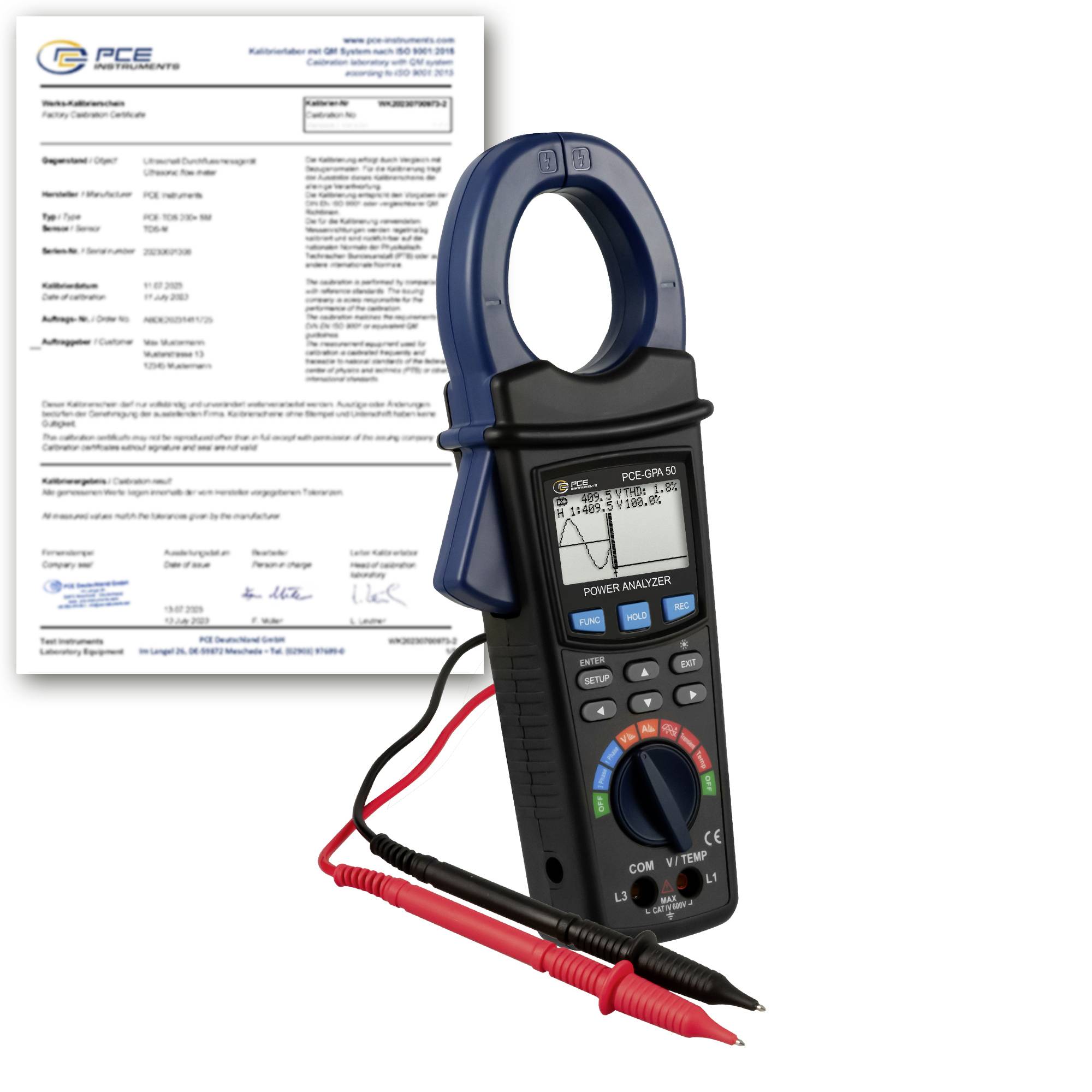

Kleštěmetry/analyzátor výkonu s testovacími kabely před dokumentem kalibrační certifikátu.

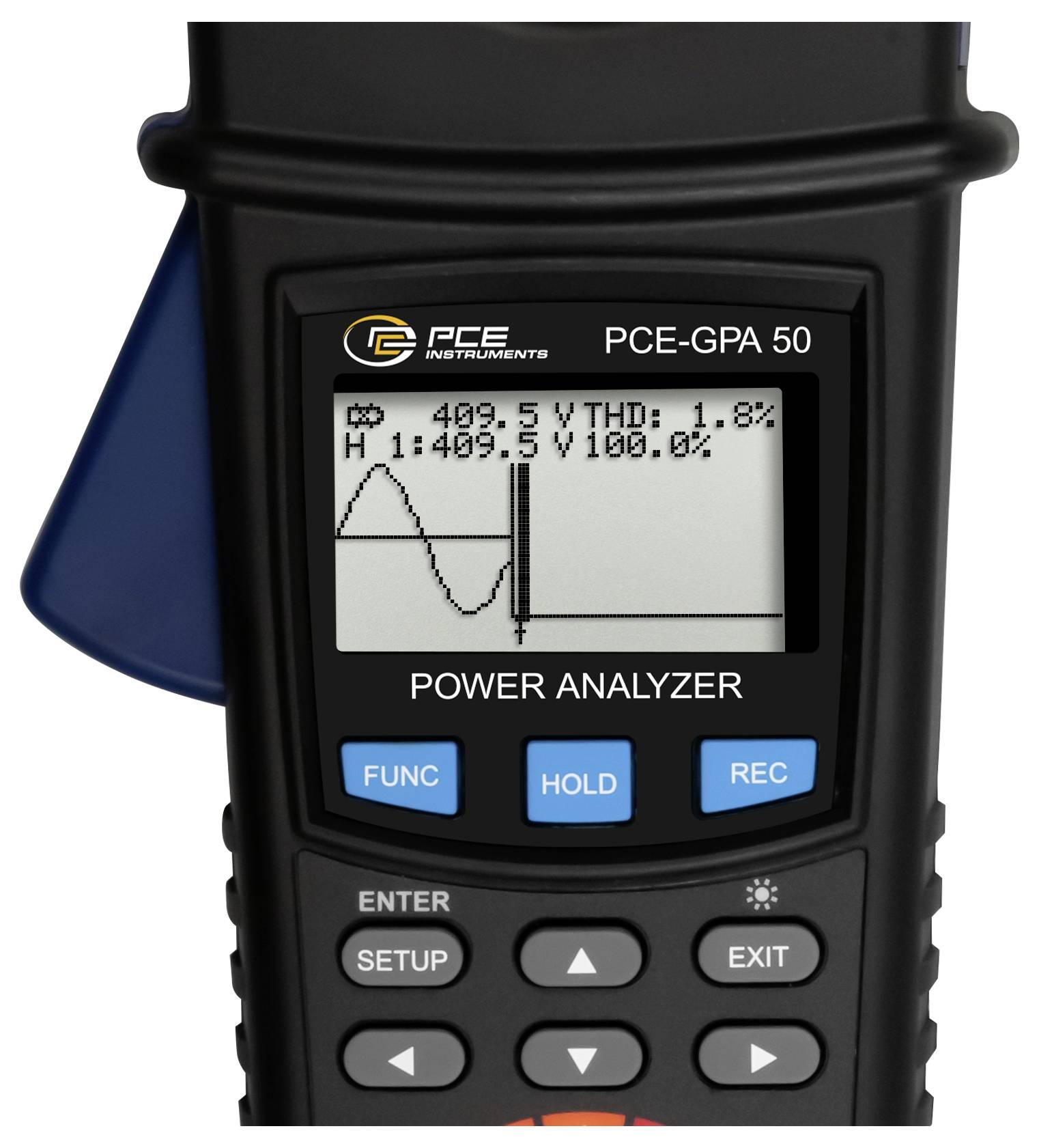

Přenosný analyzátor výkonu PCE-GPA 50 zobrazující průběh a odečty 409,5 V a THD 1,8 %, s tlačítky funkcí a ovládacími prvky níže.

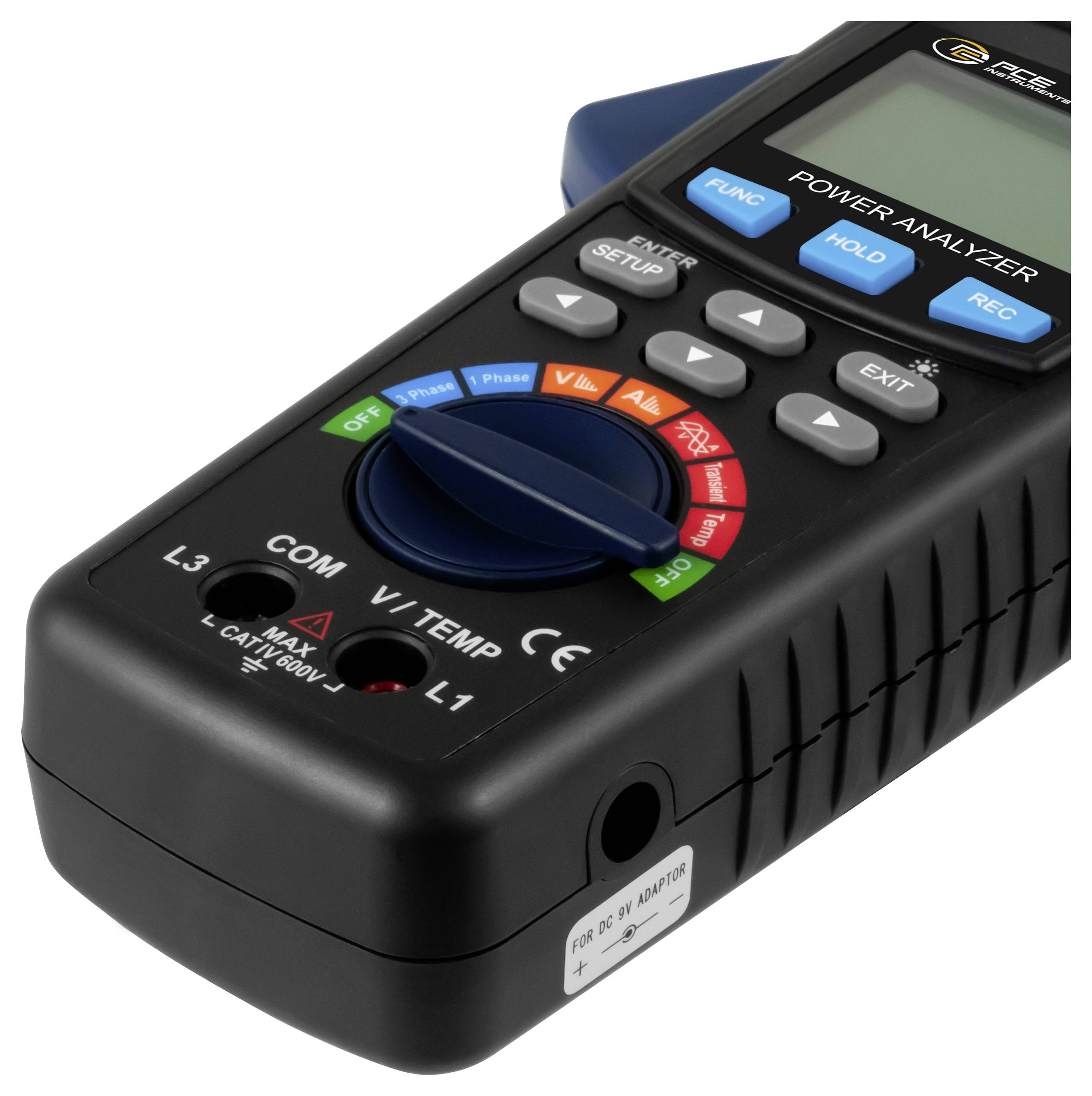

Přenosné zařízení pro analýzu výkonu s LCD displejem, rotačním selektorem režimu a ovládacími tlačítky, zobrazené v úhlu na bílém pozadí.

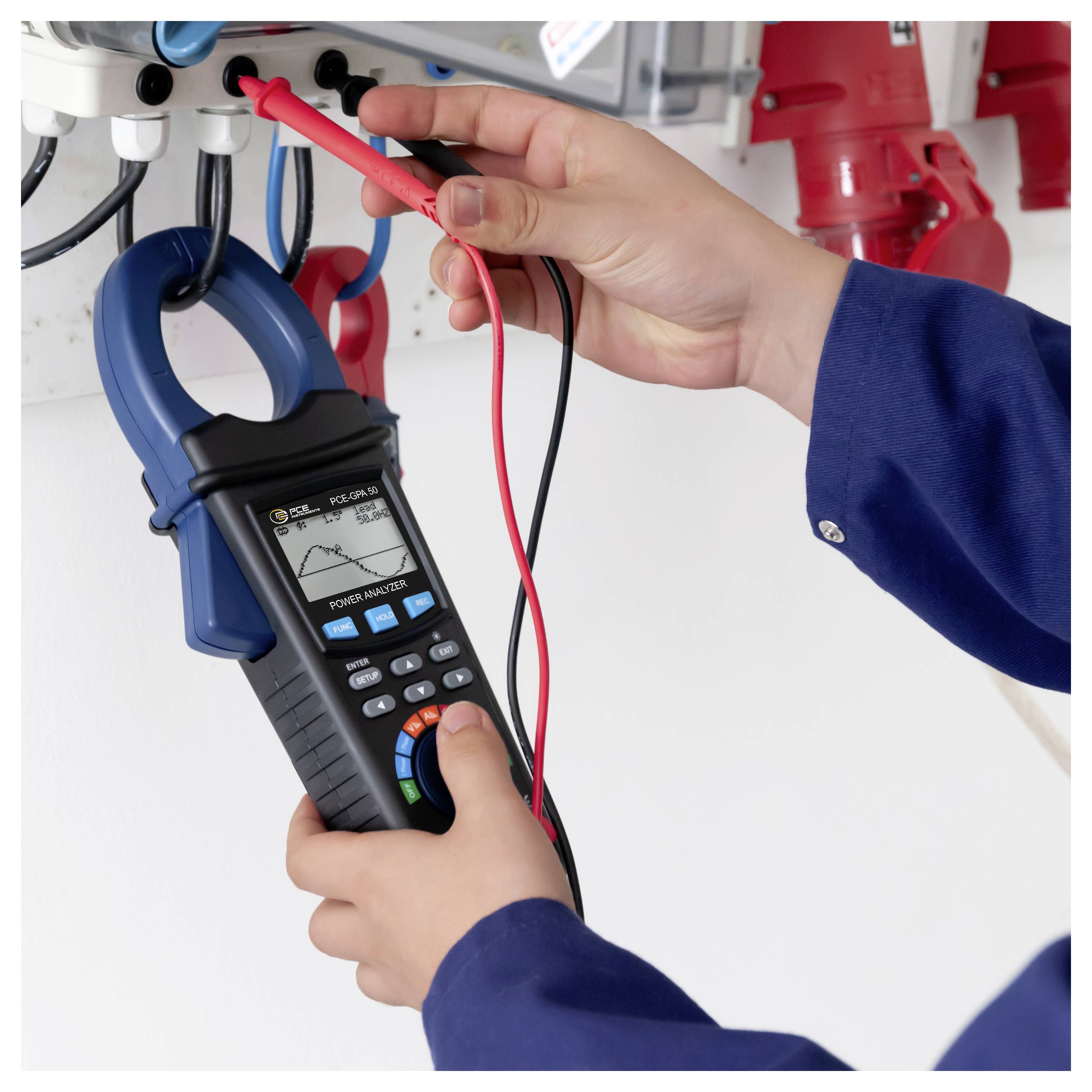

Technik používá kleštový ampérmetr a testovací sondy k měření elektrického vedení uvnitř panelu zařízení.

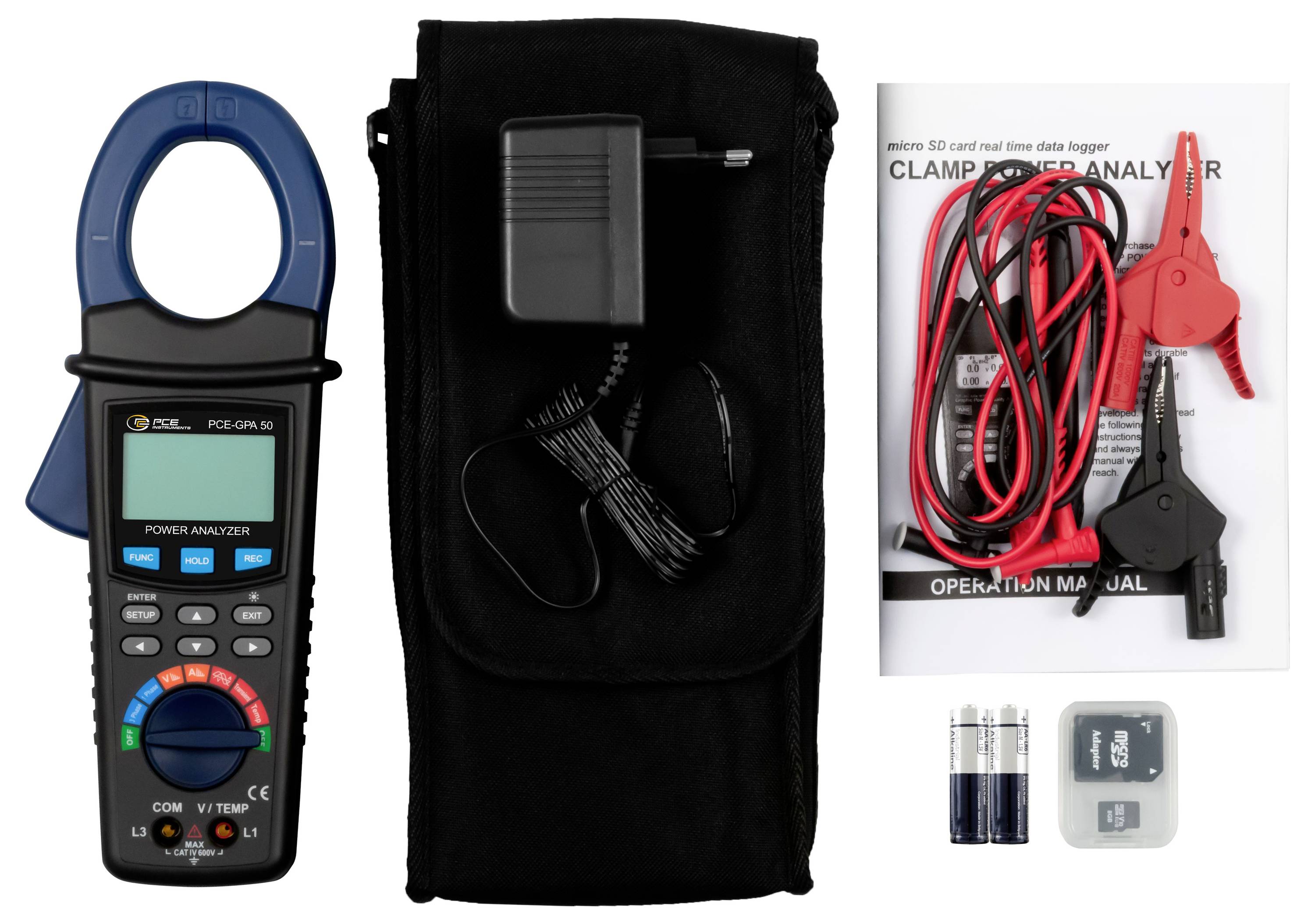

Sada svorek analyzátoru elektřiny s přenosným měřicím přístrojem, přepravním pouzdrem, testovacími vodiči, příručkou, svorkami, bateriemi a malým modulem příslušenství.

1/5

Dodatečné informace:

Doručení: St 25. 11. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (24 552,89 Kč / kus)

24 552,89 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Power Analyzer

Analyzátor výkonu do 2000 A.
Měření TRMS
Měření výkonu
Harmonická analýza
Grafický displej s osvětlením
Napájení ze sítě nebo akumulátoru
Datalogger na micro SD kartu
Měření pro 1 a 3 fáze
Měření teploty pomocí termočlánku
Měření napětí 10 v... 600 V AC RMS
Měření proudu 5... 2000 A AC RMS
Rozpětí proudových kleští: 50 mm
Harmonické zkreslení až do 50. Řádu

Technické parametry

Měření střídavého napětí AC v, rozsah měření 10... 600 v, rozlišení 0,1 v, přesnost ± (0,5 %... 3 digitů)
Typ měření střídavého napětí AC v rozsah měření hrotu, rozlišení 0,1 v, přesnost ± (5 %... 30 digitů)
Měření střídavého proudu AC a, rozsah měření 5... 2000 a, rozlišení <100 a: 0,01 a, přesnost <200 a: ± (1 % + 0,5 a)
Měření AC a rozlišení <1000 a: 0,1 a, >200 a: ± (1 % + 5 a)
Měření střídavého proudu AC a, rozsah měření hrotu, rozlišení >1000 a: 1 a, přesnost ± (5 % + 30 digit)
Účiník (PF) rozsah měření 0... 1, rozlišení 0,001 přesnost ± 0,04
Rozsah měření fázového úhlu -180 ° ... 180°, rozlišení 0,1°, přesnost ± 1° x PF
Rozsah měření frekvence 45... 65 Hz, rozlišení 0,1 Hz, přesnost ±0,2 Hz
Rozsah měření činného, jalového a zdánlivého výkonu 0... 9,999 M, rozlišení 0,1... 0,001 M, přesnost ± (1,5 % + 20 digit)
Rozsah měření činného, jalového a zdánlivého výkonu (W/VA/VAR), rozlišení (W/VA/VAR)
Harmonický AC v rozsah měření 1... 20. Řád 0,1 v, přesnost ± (2 % + 5 digit)
Harmonické měření AC v rozsah měření 21... 50 pořadí, přesnost ± (4 % + 5 digit)
Harmonický AC a rozsah měření 1... 20. Pořádek, rozlišení <100 a: 0,01 a, přesnost ± (2 % + 5 digit)
Rozlišení střídavého proudu <1000 a: 0,1 A.
Rozsah měření střídavého proudu 21... 50 pořadí, rozlišení >1000 a: 1 a, přesnost ± (4 % + 5 digit)
Harmonické AC v % rozsah měření 1... 20. Pořádek, rozlišení 0,1 %, přesnost ± (2 % + 10 digit)
Harmonický AC v % rozsah měření 21... 50 pořadí, rozlišení 0,1 %, přesnost ± (4 % + 20 digit)
Absolutní harmonické zkreslení rozsah měření 0... 20 %, rozlišení 0,1 %, přesnost ± (2 % + 5 digit)
Absolutní harmonické zkreslení rozsah měření 20,1... 100 %, rozlišení 0,1 %, přesnost ± (6 % + 10 digit)
Teplota typu k rozsah měření -100... 199,9 °C, rozlišení 0,1 °C, přesnost ± (1 % + 1 °C)
Rozsah měření termočlánku 200... 1300 °C, rozlišení 1 °C, přesnost ± (1 % + 2 °C)
Grafický LCD displej
Vstupní impedance AC v 10 MΩ
Frekvenční rozsah proudových kleští 40 Hz... 1 kHz
Kalibrované frekvenční proudové kleště 45... 65 Hz
OCHRANA PROTI PŘETÍŽENÍ AC V: 720 V RMS, AC A: 2100 A
Datová paměť, Micro SD karta
Rychlost aktualizace displeje 1 sekunda
Rychlost ukládání dat datová paměť 2... 7200 s.
Formát paměti XLS
Sériové rozhraní pro živé zobrazení na PC (potřeba SOFT LUT USB)
Napájení 2x baterie AA 1,5 v, síťový zdroj 9 v / 800 mA
Odběr proudu 60 mA DC
Rozevření čelistí kleští 50 mm
Provozní podmínky 0 … 50 °C / max. 80 % r.v.
Hmotnost: cca 595 g
Rozměry 280 x 106 x 47 mm

Kategorie produktu: proudové kleště

Napájení: 9 V

V: 280 mm

Šířka: 47 mm

Délka: 106 mm

Hmotnost: 595 g

: ISO

Typ: Power Analyzer

Rozm.: (d x š x v) 106 x 47 x 280 mm

Rozhraní: zástrčka DC 3,5 mm
RS-232
RS-232C
USB 1.1 zástrčka A
microSD slot
síťová zástrčka
SD slot
RS232 zásuvka 3pólová
SD karta
USB
sériový
hostitelský port USB
3žilové
zástrčka USB 2.0 A
sériové rozhraní
zásuvka DC 3,5 mm
miniSD slot
interní USB 2.0 zástrčka 4pólová
1 x USB 2.0 Device
1 x USB 2.0 Host
svorkovnice, 3pólová
Zobrazit více

Fázová detekce: Ne/ne

Zobrazení: Grafický LCD

Detekce ochranného vodiče: Ne/ne

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812858 PCE Instruments Power Analyzer proudové kleště, Kalibrováno dle (ISO)

Popis

Analyzátor výkonu se používá k měření proudu 1 nebo 3-fázových spotřebičů. Tento analyzátor výkonu se vyznačuje zejména rozsahem měření až do 2000 A. Za zmínku stojí také grafický displej analyzátoru výkonu. Vedle číselných naměřených hodnot lze zobrazit i průběh fáze z analyzátoru výkonu. Stejně tak lze použít analyzátor výkonu k měření napětí. Díky tomu je analyzátor výkonu schopen vypočítat činný, zdánlivý a jalový výkon pomocí fázového úhlu. Kromě toho může analyzátor výkonu měřit další parametry sítě, jako je energie, účiník a harmonické měření.

Kromě rozsáhlých funkcí měření zaznamenává tento analyzátor výkonu funkci datového záznamníku. Všechny naměřené hodnoty lze z analyzátoru výkonu ukládat přímo na microSD kartu. Výkonný analyzátor je napájen 2 bateriemi AA 1,5 V. Pro dlouhodobá měření je však také možné provozovat analyzátor výkonu se síťovým zdrojem.

Tento text byl přeložen strojově.

Provedení

Střídavé napětí AC V.
Střídavý proud AC a
Faktor výkonnosti (PF)
Fázový úhel
Měření frekvence
Činný, jalový a zdánlivý výkon
Harmonické AC v
Střídavý proud
Harmonické AC v %
Absolutní harmonické zkreslení
Termočlánek typu k

Obsah balení

1x analyzátor výkonu PCE-GPA 50-ICA
1x sada měřicích kabelů
2x krokosvorka
1x microSD paměťová karta
1x síťový adaptér 9 v / 800 mA
2x baterie AA 1,5 V
1x přepravní brašna
.
1x kalibrační certifikát ISO

Doplňující informace

Proudové PCE-GPA 50-PCE Instruments vč. Kalibračního certifikátu ISO je koncipován technikům a inženýrům a je vhodný pro měření proudu a ampérů, měřič energie, analyzátor sítě, měřicí kleště, multimetr, ampérmetr, měřič výkonu, elektrická měřicí technika, digitální multimetr, HVAC měřicí přístroj a mnoho dalších funkcí.
