PCE Instruments PCE-WSAC 50W+ 24 anemometr 1 do 50 m/s, s funkcí datového záznamníku, PCE-WSAC 50W+ 24

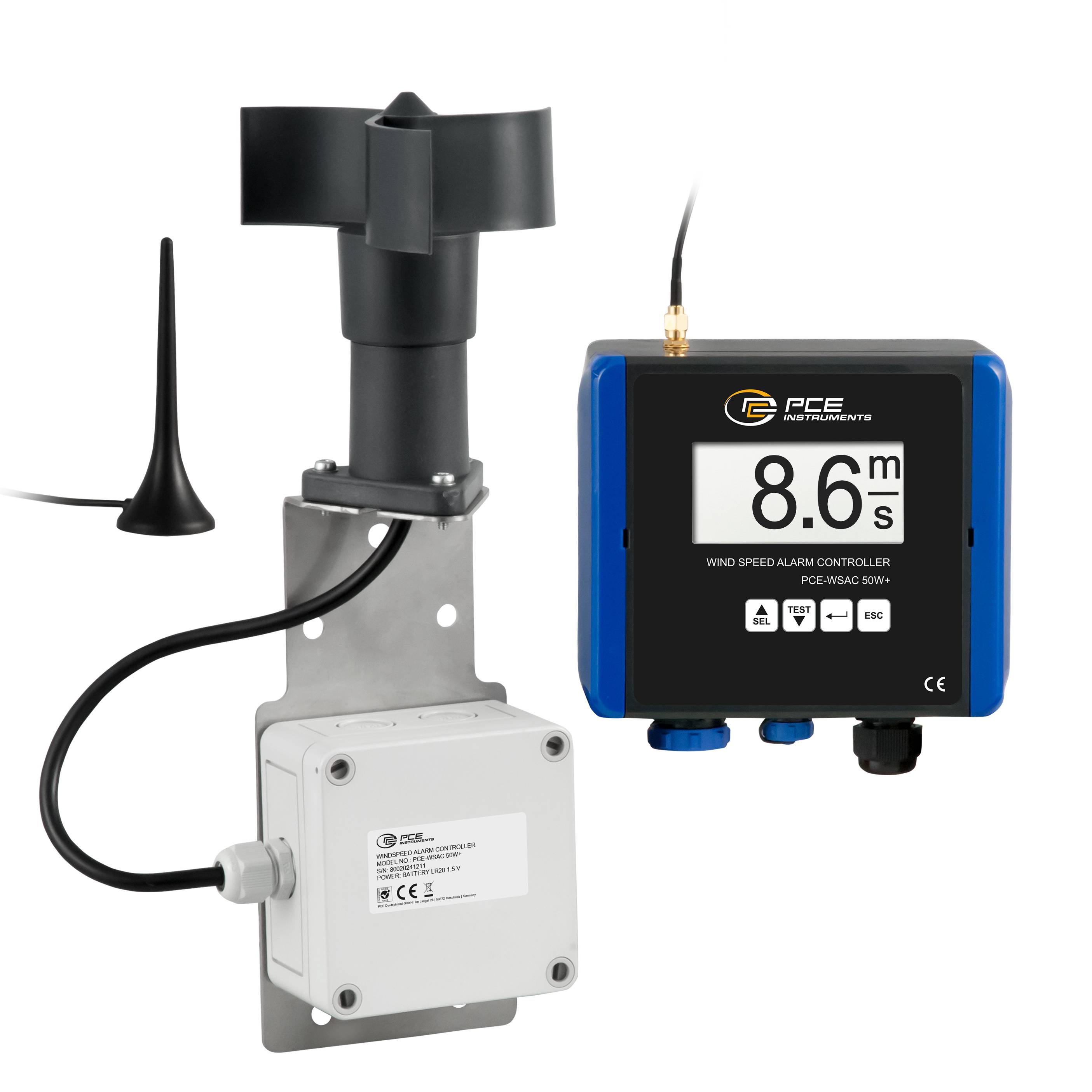

Kontrolér alarmu rychlosti věru s displejem zobrazujícím 8,6 m/s, připojený k montovanému senzoru a ovládací skříňce.

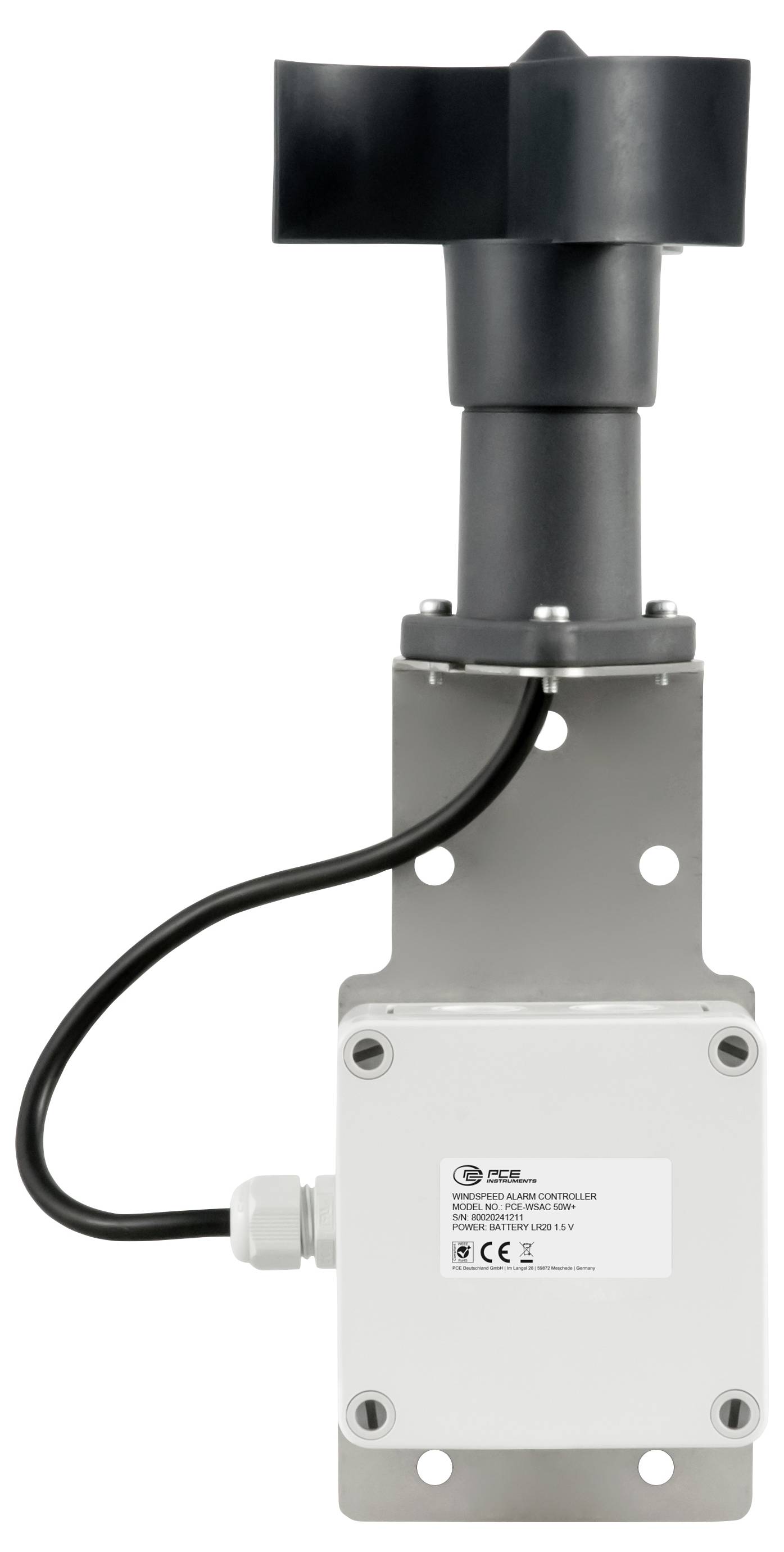

Nástěnná elektrická rozvodná skříň s připojeným kabelem a černou senzorickou nebo ventilátorovou jednotkou na vrcholu.

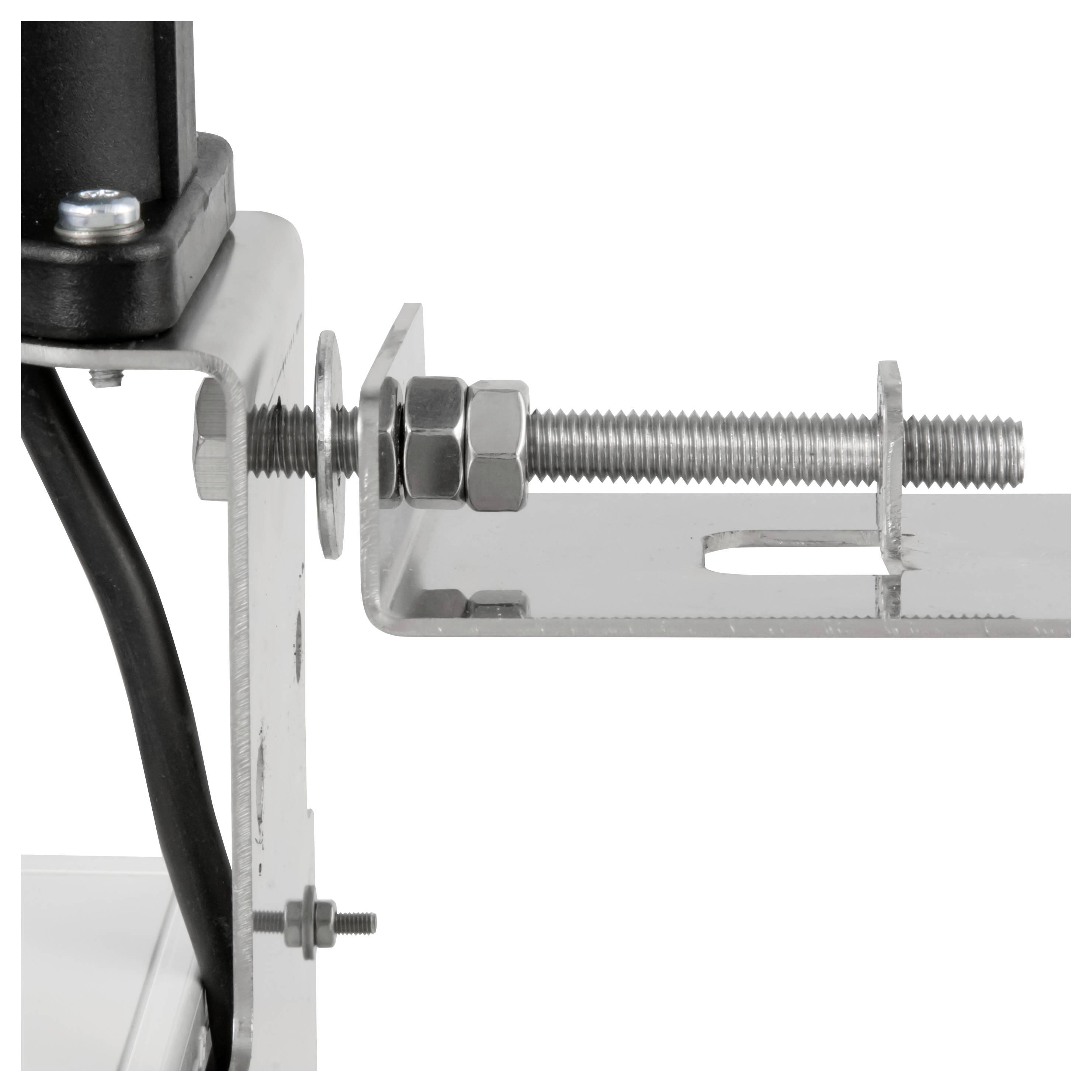

Přiblížený pohled na kovovou montážní konzolu se závitovaným šroubem, matkami, podložkami a kabelem, zobrazující nastavitelný hardware soubor na bílém pozadí.

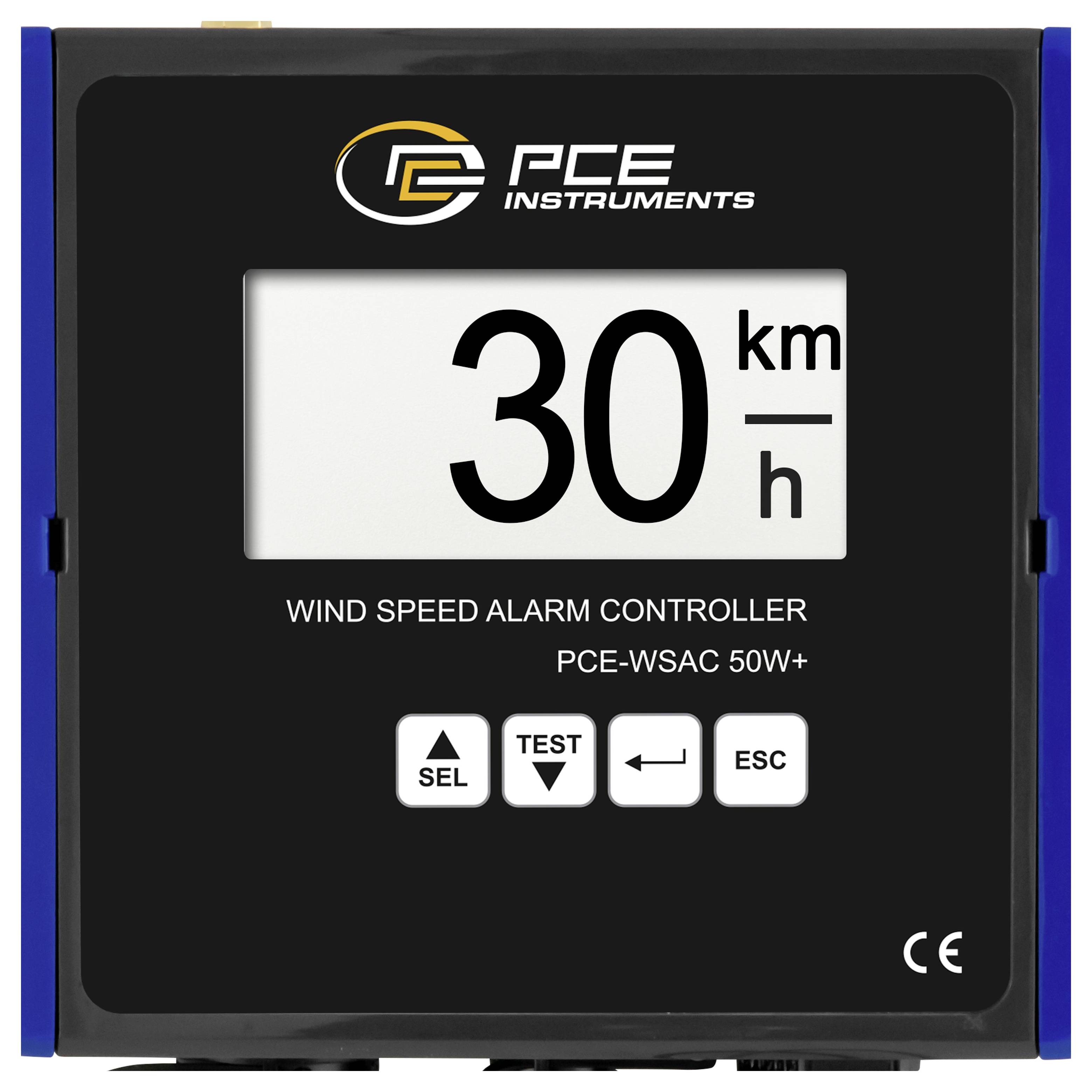

PCE Instruments regulátor alarmu rychlosti větru zobrazující velký displej s „30 km/h", s tlačítky SEL, TEST, zpět a ESC níže.

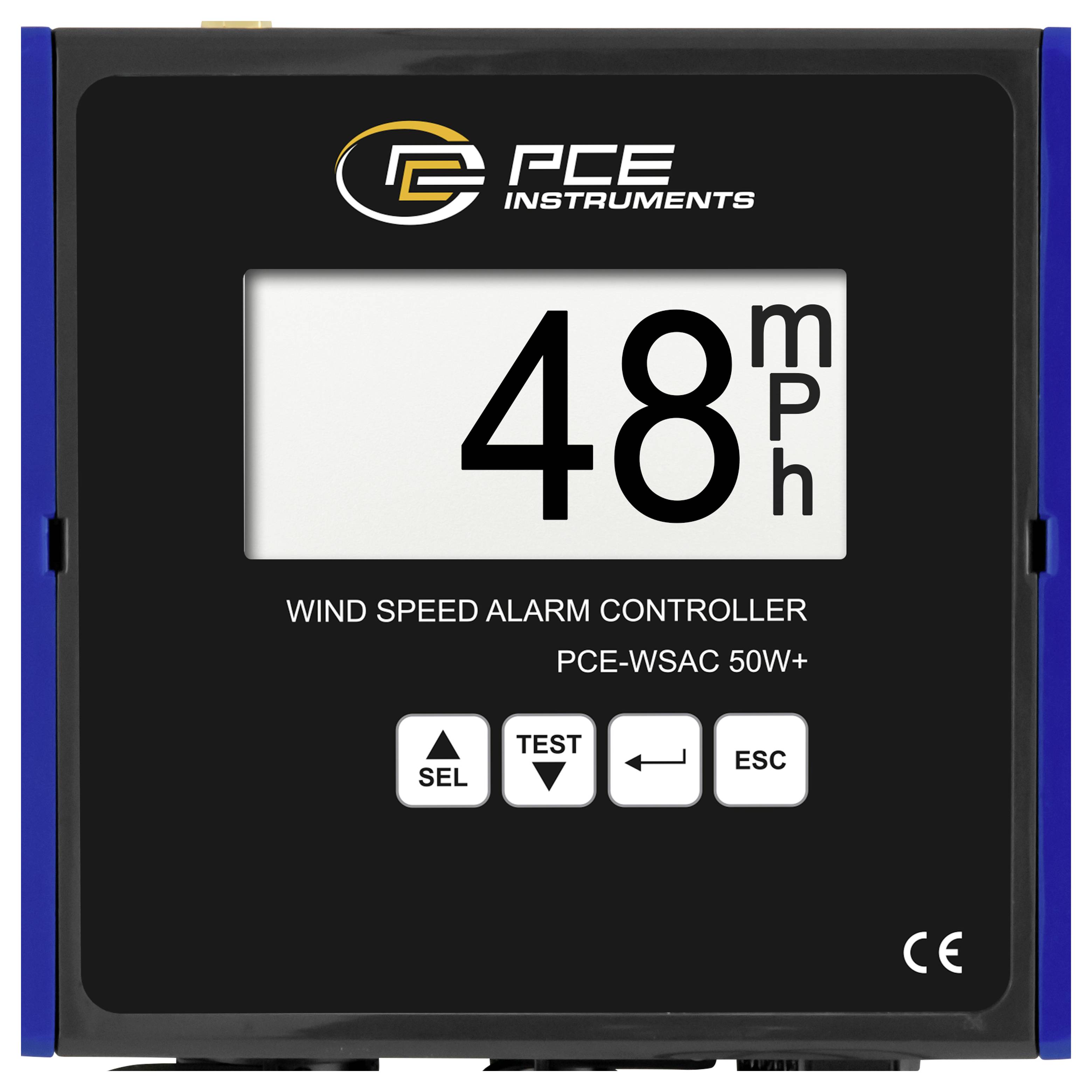

Regulátor alarmu rychlosti větru PCE Instruments zobrazující 48 mph s tlačítky SEL, TEST, zpět a ESC na přední straně.

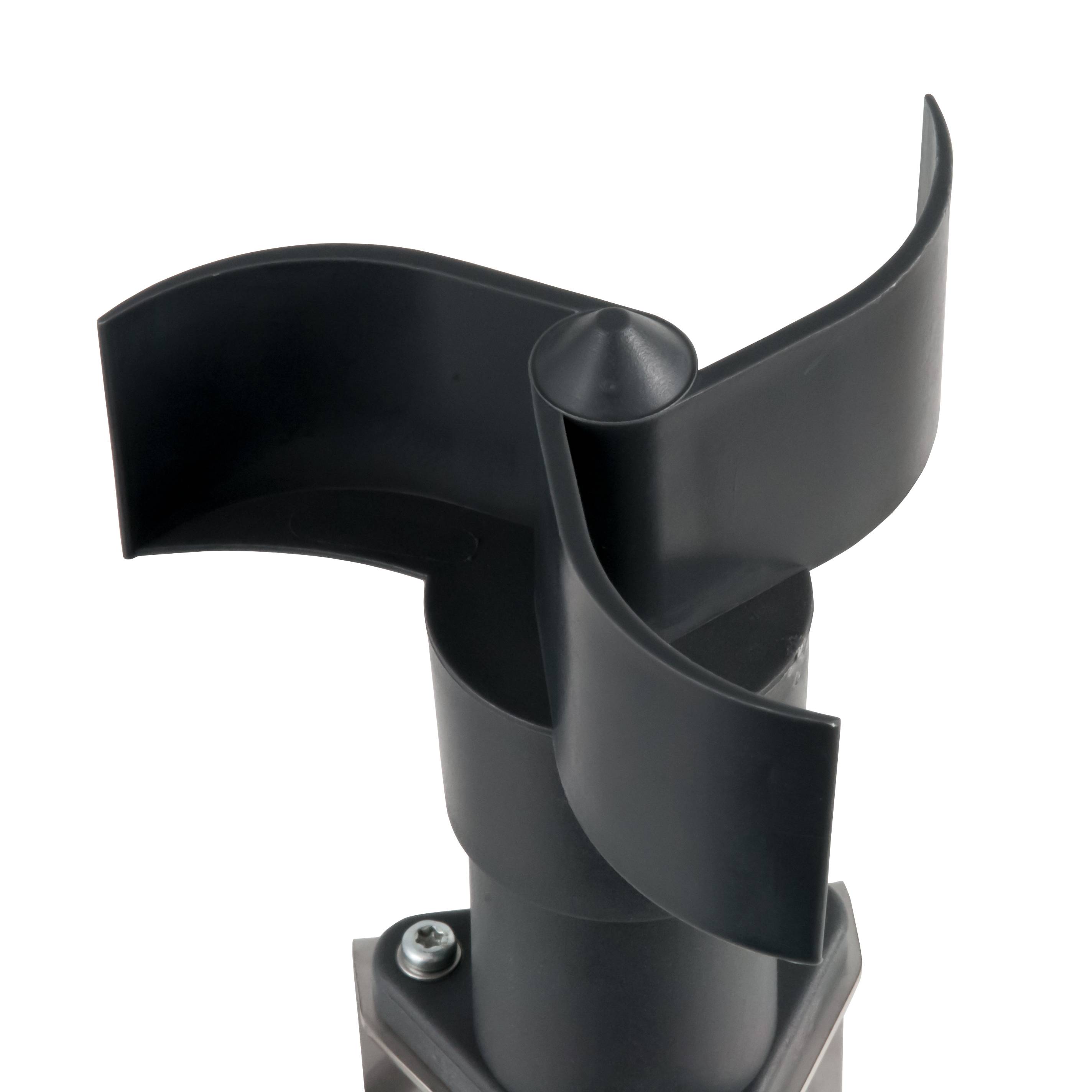

PCE Instruments PCE-WSAC 50W+ 24 anemometr 1 do 50 m/s, s funkcí datového záznamníku, PCE-WSAC 50W+ 24-5

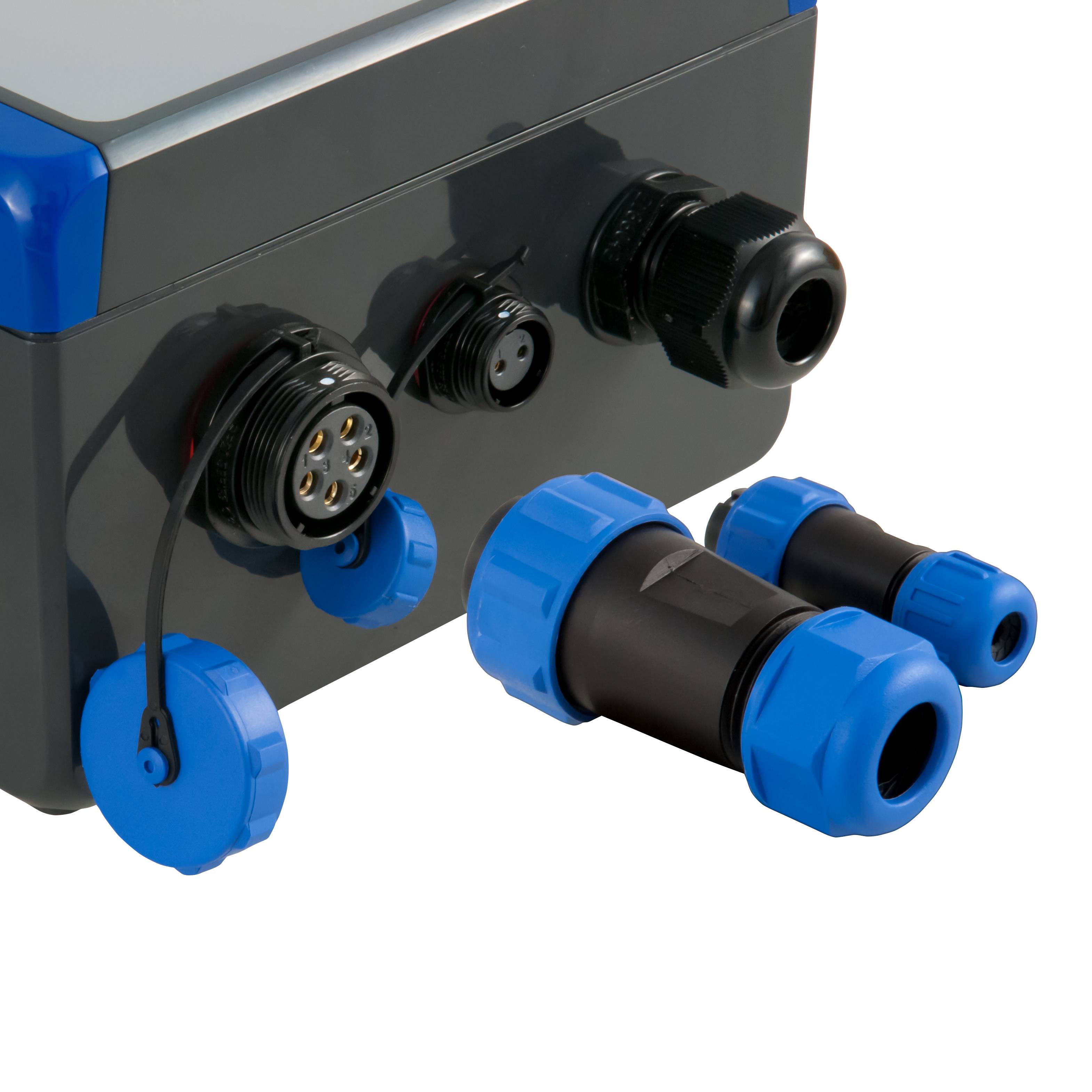

PCE Instruments PCE-WSAC 50W+ 24 anemometr 1 do 50 m/s, s funkcí datového záznamníku, PCE-WSAC 50W+ 24-6

1/7

Datasheety: (PDF)

Doručení: Út 6. 10.

10 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (35 359,50 Kč / kus)

35 359,50 Kč

Bez DPH.

Doprava zdarma

Už jen 10 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-WSAC 50W+ 24

Odolný plastový kryt
Jednotky: Km/h, mph, m/s.
4 … Analogový výstup 20 mA
LCD displej 128 x 64 pixelů
Poplachové relé
Rozsah měření do 180 km/h.
Kuličková ložiska s dlouhou životností
Okolní teplota -20... +70 °C
Bezdrátový přenos
Datalogger pro 10 30000 záznamů

Technické parametry

Rychlost
Rozsah měření 1... 50 m/s
Rozlišení 0,1 m/s
Přesnost ±0,3 m/s (1... 4 m/s) / ± 3 % měřené hodnoty (4... 50 m/s
Rychlost
Rozsah měření 4... 180 km/h
Rozlišení 1 km/h.
Přesnost ±1 km/h (4 … 15 km/h) / ±3 % měřené hodnoty (15 … 180 km/h)
Rychlost
Rozsah měření 2,5... 112 mph
Rozlišení 1 mph
Přesnost ±0,6 mph (2,5 … 9,3 mph) / ±3 % měřené hodnoty (9,3 … 112 mph)
Obecné technické údaje
Vstupy 4... 20 mA, impuls
Výstupy 4... 20 mA, max. 250 v AC, 8 a, 15 v DC
Jednotka(y) m/s, km/h, mph
Displej typ LCD
Velikost displeje 3"
Rozlišení displeje 128 x 64 pixelů
Paměťová microSD karta, interní paměť
Kapacita paměti: 30000 záznamů
Kapacita paměti (doplňkové informace) externí paměť: Max. Kapacita 32 GB (8 GB GB SD karta je součástí dodávky)
Interval ukládání 10 s.
Interval ukládání až 1 h.
Rozhraní RS485
Přenos dat IEEE 802.15,4. ISM 2,4 GHz
Akustický a optický alarm, relé
Napájení čidla 12... 24 v DC / max. 150 mA
Stupeň krytí: IP65
Napájení displeje: 24 v DC, senzor: Monočlánek D 1,5 V.
Alkalicko-manganové baterie 1 x 1,5 v D
Kapacita 19760 mAh
Provozní podmínky –20 70 °C, 0 ... 95 % relativní vlhkost
Skladovací podmínky -35 70 °C, 0 ... 95 % relativní vlhkost
Rozměry ( d x š x v) 320 x 110 x 100 mm
Hmotnost: 680 g

Rozlišení rychlosti větru: 0,1 m/s

Kategorie produktu: anemometr

Automatická teplotní kompenzace: Ne

Přesnost: 3 %

: bez certifikátu

Rozm.: (d x š x v) 320 x 110 x 100 mm

Vlastnosti: s funkcí datového záznamníku

Přesnost: 0.3 m/s

Hmotnost: 680 g

Max. rozsah měření rychlosti větru: 50 m/s

Min. rozsah měření rychlosti větru: 1 m/s

Šířka: 110 mm

V: 100 mm

Délka: 320 mm

Napájení: 24 V/DC

Ke stažení

List technických údajů

List technických údajů 3594547 PCE Instruments PCE-WSAC 50W+ 24 anemometr 1 do 50 m/s, s funkcí datového záznamníku, PCE-WSAC 50W+ 24

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3594547 PCE Instruments PCE-WSAC 50W+ 24 anemometr 1 do 50 m/s, s funkcí datového záznamníku, PCE-WSAC 50W+ 24

Popis

Anemometr se používá především k měření a sledování větrného zatížení na jeřábech nebo větrných elektrárnách. Kromě toho lze před uvedením větrných elektráren do provozu změřit a analyzovat větrnou situaci.

Díky vysokému rozsahu měření až 50 m/s systému varování před větrem mohou být monitorovány také bouří. Bezdrátový dosah větrného varovného systému je ve volném prostoru až 750 m ve volném frekvenčním pásmu 2,4 GHz. Při instalaci displeje zobrazovacího zařízení na větrném senzoru v budovách může být dosaženo dosahu až 60 m. Prostřednictvím integrovaného 4... Analogový výstup 20 mA na displeji zobrazovacího displeje větrného systému umožňuje přenos naměřených dat i k vyhodnocení na další ovládací prvky.

Pokud je rychlost větru vyšší než přednastavené hodnoty, nejprve se sepne výstražný alarm. Oba alarmy jsou na anemometru s dataloggerem vizuálně a akusticky. Pokud předalarm předozíná, začne přední strana zařízení blikat žlutou LED diodou a pípání vydá periodický varovný tón. Pokud je třeba aktivovat normální alarm, rozsvítí se červená LED kontrolka a přístroj nepřetržitě přehrává pípton.

Obecně se anemometr používá všude tam, kde je třeba provádět monitorování větru. To se často děje v továrnách, dolech, větrných turbínách a podobně. Kromě nízké rychlosti větru se anemometr vyznačuje vysokou spolehlivostí a přesností.

Tento text byl přeložen strojově.
