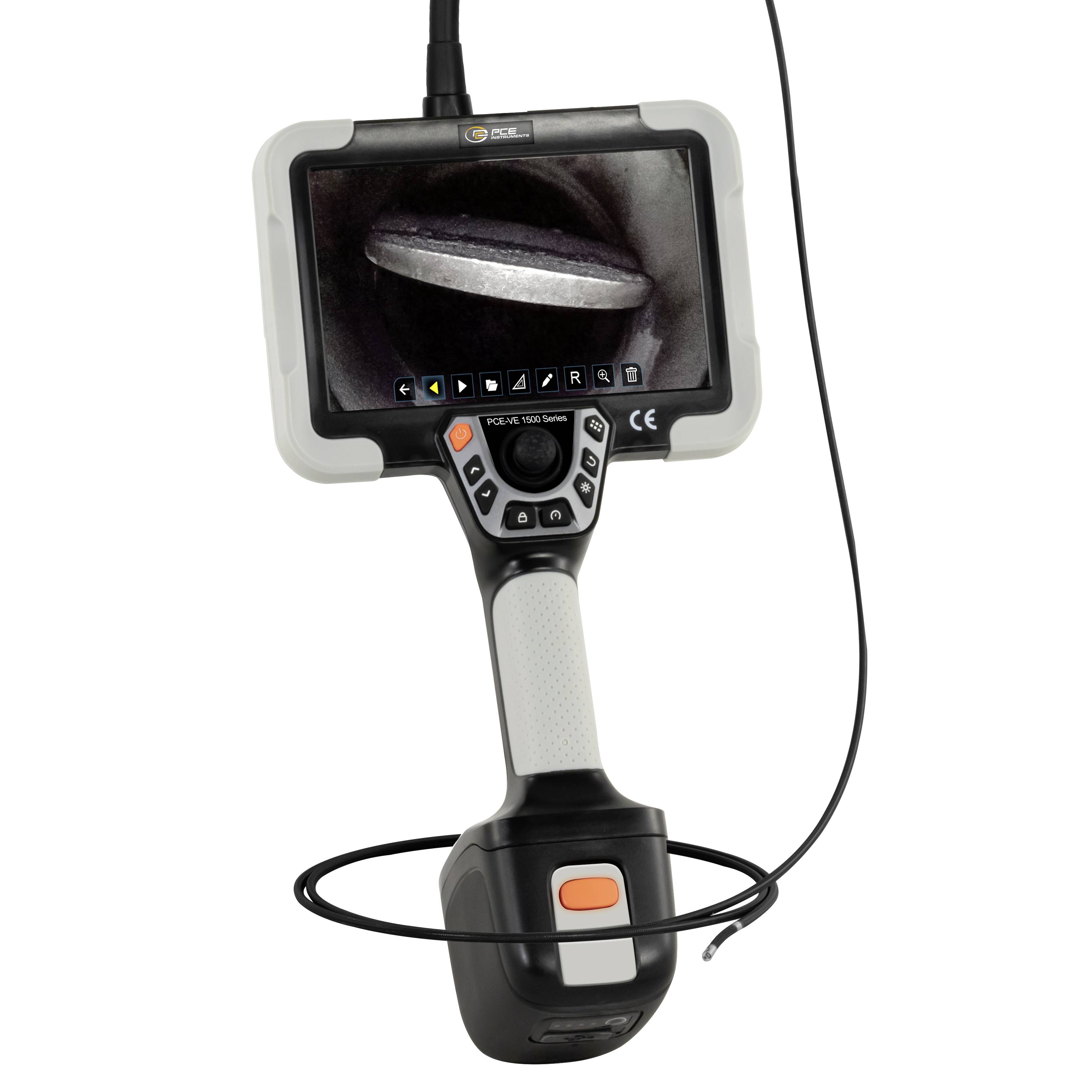

PCE Instruments PCE-VE 1500-38200 endoskop, Ø sondy: 3.8 mm, délka 2 m

Digitální endoskop byl vyvinut pro kontrolu technických součástek. Digitální endoskopový kabel o tloušťce pouze 3,8 mm dokáže zviditelnit a vyhodnotit aktuální stav motorů, převodovek, ventilátorů a dalších součástek i zevnitř. Digitální kamera s vysokým rozlišením je uspořádána frontálně a její zorný úhel je 120 stupňů. Kamera je vybavena 6 LED diodami, které osvětlí zorné pole v různých stupních jasu. Flexibilní hadice kamery má od hrotu, na kterém je kamera umístěna, délku cca 1,88 m až do zahuštění v oblasti připojení. Průměr je pouze 3,8 mm nad touto délkou, takže s tímto průmyslovým digitálním mikroskopem lze použít i velmi malé přístupové otvory. Jakmile je kabel k digitálnímu endoskopu veden do zkoumané oblasti, lze nastavit přesnou polohu kamery táhnutím, tlačením a otočením. Navíc, pokud aktuální poloha poskytuje dostatek prostoru pro pohyb, lze samostatně pohyblivou hlavu kamery ohnout pomocí joysticku do všech směrů. S tímto video digitálním mikroskopem můžete ničit mnoho vnitřních detailů. Ohnitelná ohebná hlava kamery je dlouhá 46 mm. Pokud se hlava kamery ohne o 90°, má poloměr ohybu cca 35 mm.U tohoto digitálního endoskopy s 1megapixelovou kamerou lze nastavit formát pro reprodukci obrazu na displeji s rozlišením 1280 x 720 pixelů nebo s rozlišením 640 x 480 pixelů. Pokud se uživatel rozhodne pro menší zobrazení s rozlišením 640 x 480 pixelů, boční okraje obrazu nebudou zakryty zadaným symbolem menu. Při kvalitě obrazu uložených obrázků lze volit mezi 480, 720 a 1080 pixely. Je třeba poznamenat, že při výběru různých formátů pro zobrazení displeje a ukládání obrazu se rozlišují obrazové úseky, protože vzhledem k rozdílnému formátu jsou obrazové části umístěny nahoře a dole nebo vpravo a vlevo. U snímků zaznamenaných pomocí funkce Freeze se naproti tomu přijímá formát nastavený pro zobrazení displeje. Rozsáhlé obrazové značky jako jedna z hlavních funkcí série PCE-ve 1500 Aktuální průmyslové digitální endoskopy v této sérii nabízí komfortní způsob, jak označit pořízené snímky. Například na dotykovém displeji lze velmi snadno vkládat detaily obrazu nebo je pomocí šipek označit a navíc je opatřen textem. Záznamy lze bez přídavných zařízení přímo na místě vyhodnotit, označit a jednoznačně přiřadit. Přesto je ovládání tohoto videomikroskopu velmi snadné díky joysticku, dotykovému displeji a funkčním tlačítkům. Různé modely přístrojů série se liší pouze v rozlišení a zorném směru kamer a délek digitálních endoskopových kabelů. S hmotností pouze o něco vyšší než 2 kg může být průmyslový digitální endoskop držet jednou rukou při krátkých použitích. Přitom lze stejnou rukou ovládat i funkční tlačítka v horní části rukojeti a joysticku. Ruční nářadí lze ale také nosit přes rameno, upevňovat na stativ nebo pověsit vedle inspekčního místa. Výměnný digitální endoskopový kabel s motoremK dalším zvláštnostem této řady digitálních videokamer patří motor pro ovládání hlavice kamery. Motor, kabel kamery a kamera jsou zkonstruovány jako kompletní jednotka, takže připojení k ručnímu zařízení funguje rychle a snadno. Jednotku kamery lze na ručním přístroji velmi jednoduše a bezpečně upevnit a v případě potřeby ji opět uvolnit. Joystick pro ovládání kamery S joystickem můžete změnit vyrovnání hlavy kamery a tím i směr pohledu kamery. Ovládání joysticku ohne pohyblivou hlavu kamery v požadovaném směru. Na místech je možné úhly ohybu o více než 180 stupňů. Joystick je umístěn na rukojeti tak, aby se pohyboval prstem ruky, který drží digitální endoskop.Funkce dotykového displejeVelký displej umožňuje jako dotykový displej velmi snadný přístup k mnoha menu a speciálním funkcím. Bez dotykové obrazovky by některé funkce, které nabízí průmyslový digitální mikroskop, nebyly vůbec možné. Patří mezi ně například zakroužení detailů nebo umisťování textů prstem nebo dotykovou obrazovkou. Také zaslepování a použití klávesnic pro zadávání textu funguje pouze pomocí dotykového displeje.zoom: Snímky zobrazené na displeji lze vícenásobně zvětšovat. K tomu je obraz dvakrát natipován nebo se roztáhne dvěma prsty. Posunutím obrazu prstem lze sledovat nejen zvětšený výřez, ale i kompletní zoom obrazu přímo na digitálním mikroskopu. Obraz v obraze: Aktuální obraz zkoumaného objektu lze na průmyslovém digitálním endoskopy ihned srovnávat s uloženým obrazem pomocí funkce „obraz v obraze“. Ve výchozím nastavení je uložený obraz velký a je překrytý doprava výše z malého živého obrazu. Oba snímky lze získat pomocí roztažení. Díky dvojím poklepáním malého obrazu se změní na zobrazení na celou obrazovku a obraz se zobrazí v malé velikosti. Rastr: Záslepky umožňují cílené porovnání malých výřezů. Díky rastru je aktuální obraz rozdělen na 29 stejně velkých obdélníků na digitální video mikroskop. Pokud je mřížka aktivována, je také převzata do uložené fotografie. Vodoznak: Přes menu vodní znaky lze na průmyslovém digitálním mikroskopu aktivovat nejen mřížku a časové razítko pro obrázky, ale také speciální označení pro uživatele. Časové razítko se vždy objeví v malé červené poloze uprostřed dolního okraje obrazu. U obrazových razítek specifických pro uživatele lze nastavit barvu textu, velikost textu a textovou polohu. Na jedné straně mohou být použity k tomu, aby na každý uložený snímek byly uvedeny názvy vyšetřovaných objektů. Na druhé straně mohou být použity pro vkládání komentářů na uložené obrázky. Funkce Freeze Flipper: Po „zmrazení“ obrazu pomocí protiopatření piktogramu visacího zámku na dotykovém displeji video ihned aktivuje související menu. Při aktivaci symbolu můžete prstem nebo dotykovou obrazovkou jednoduše vyznačit jeho obraz. Označený obraz pak lze uložit pod aktuálním názvem nebo jako přídavný obraz. Funkce reportu: S funkcí reportu lze na průmyslovém digitálním mikroskopu vytvářet zprávy jako PDFS ve formátu DIN A4. Do těchto zpráv lze uložit až 20 uložených obrázků a opatřovat je jejich podpisy. RozhraníDigitální video mikroskop je vybaven těmito rozhraními: USB a, USB-C, Mini HDMI, audio, WiFi a slot na paměťové karty SD karty GB 128
