PCE Instruments PCE-VDV 10 analyzátor síťových kabelů, síť, PCE-VDV 10

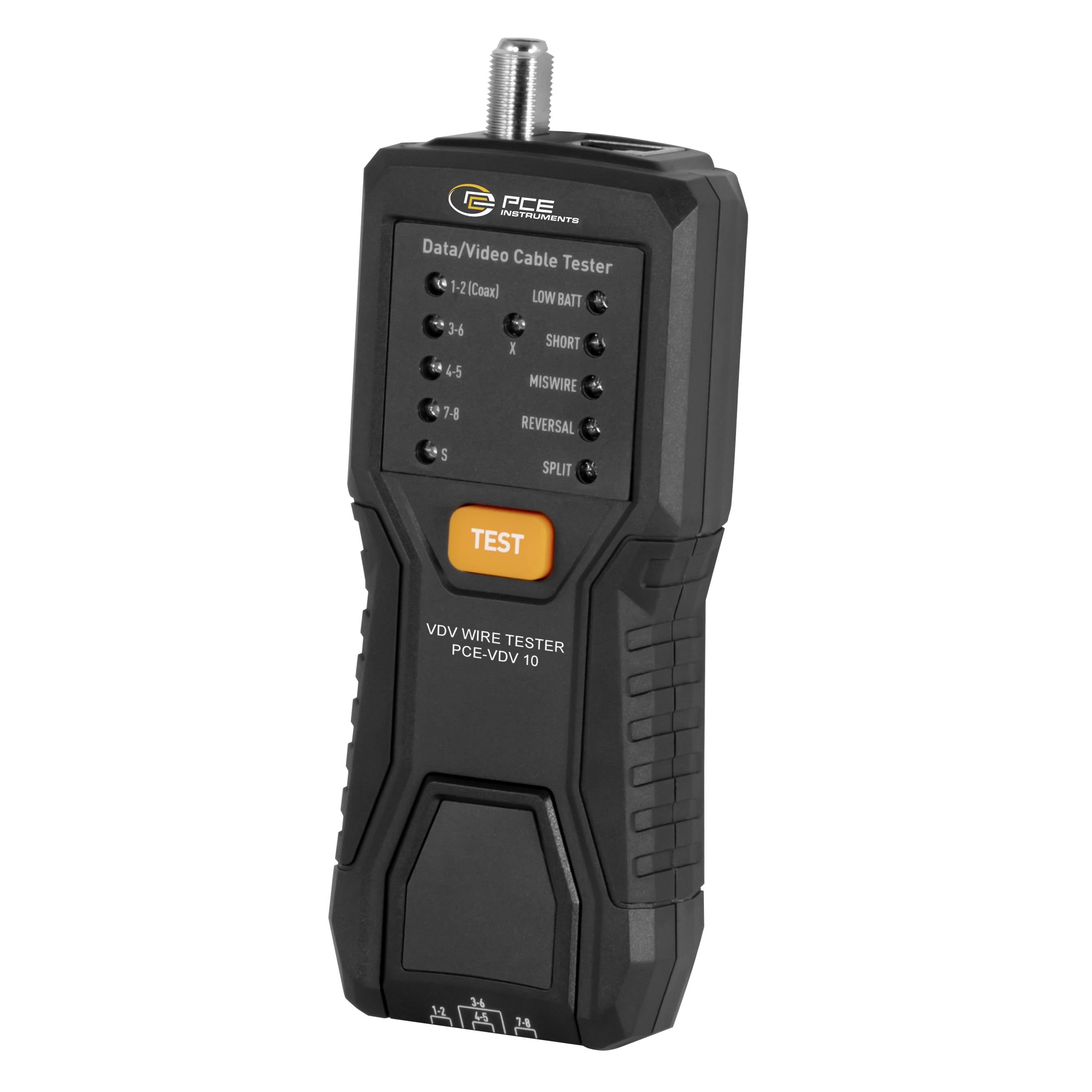

Černý přenosný tester datových/video kabelů s oranžovým tlačítkem "TEST", indikačními světly a koaxiálním konektorem na vrcholu.

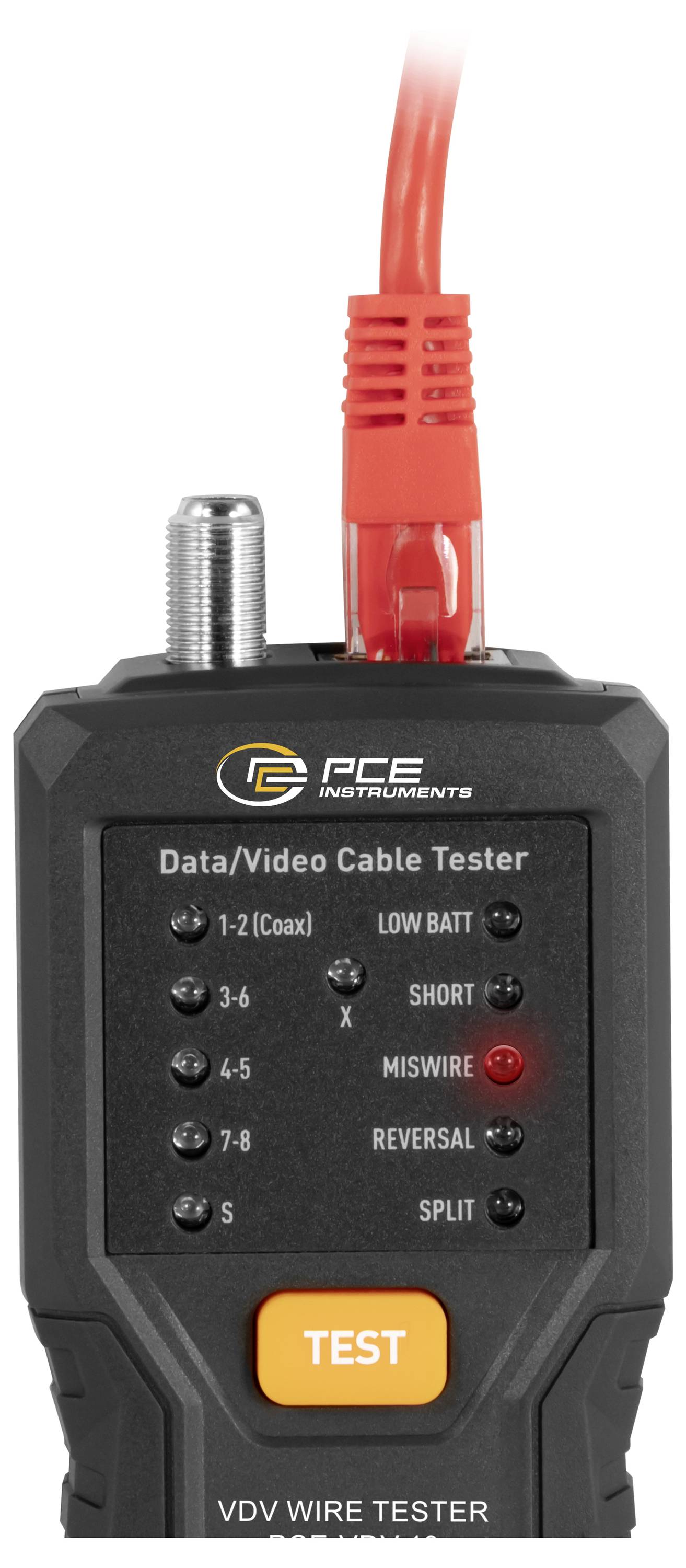

Testovací přístroj na kabely dat/videa PCE Instruments s připojeným červeným kabelem a rozsvíceným indikátorem "MISWIRE", plus tlačítko "TEST" a stavové LED diody.

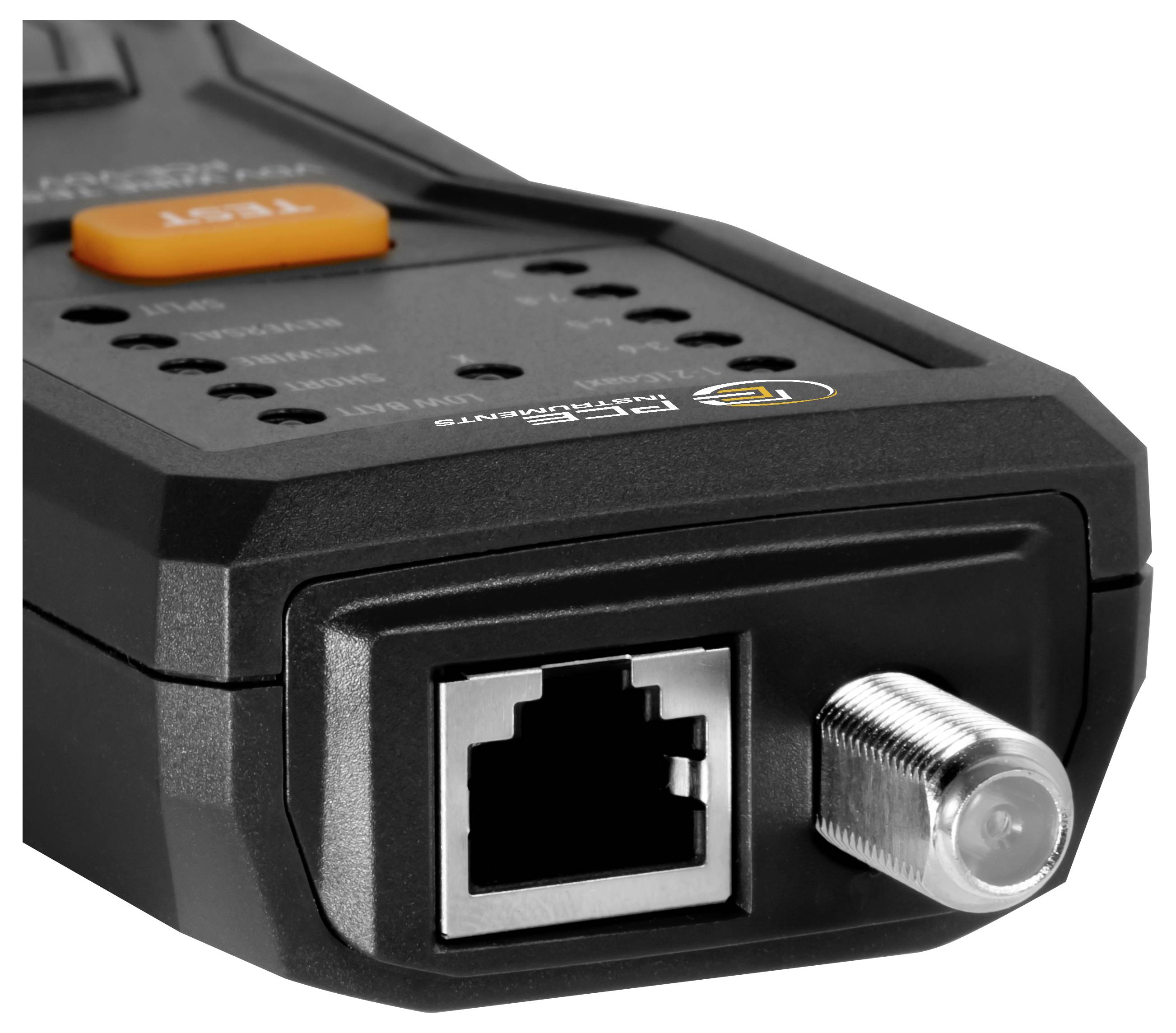

Detailní snímek černého síťového zařízení s portem Ethernet a koaxiálním konektorem s oranžovým tlačítkem na horní straně.

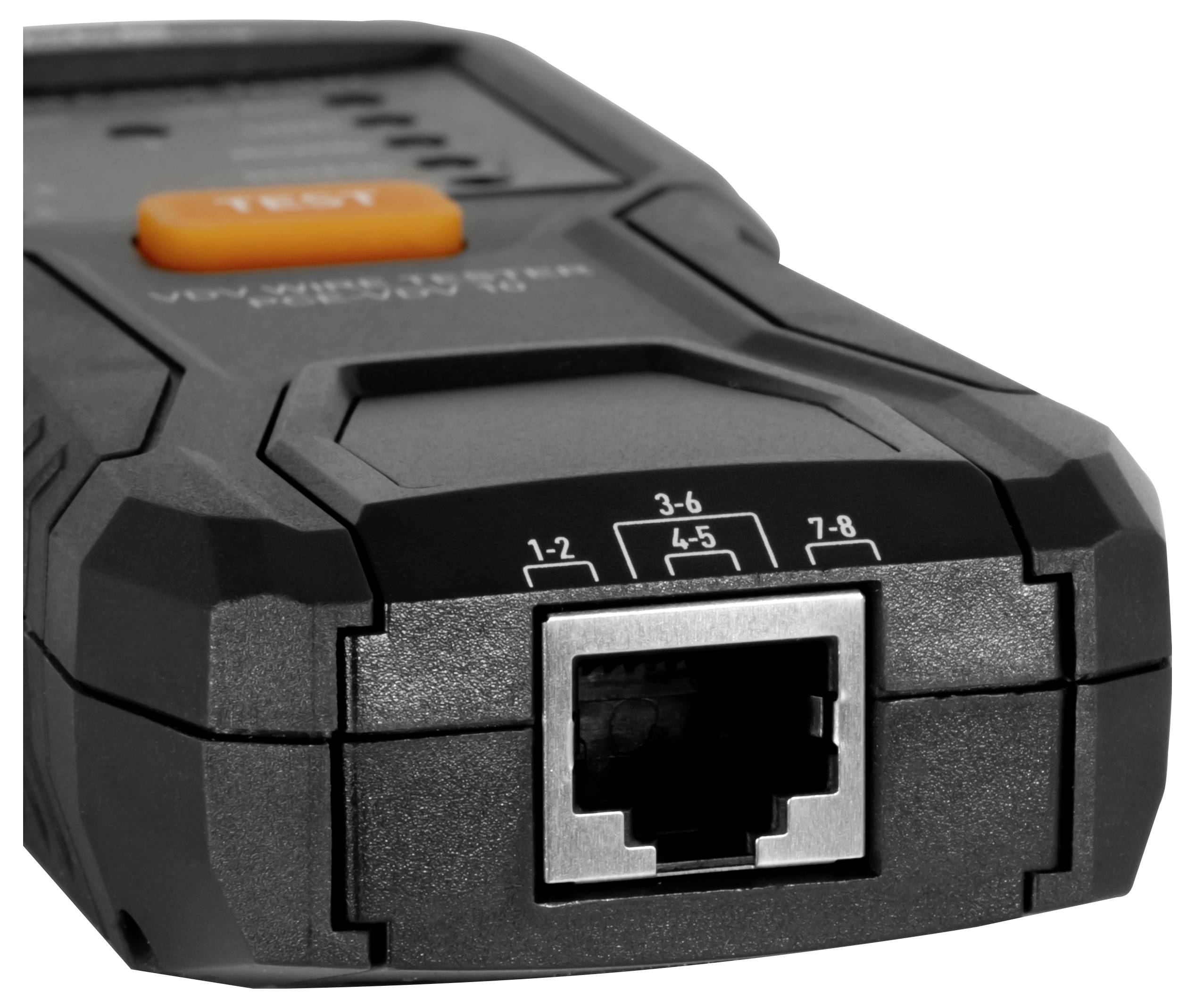

Detailní pohled na černý ruční tester síťového kabelu s portem Ethernet a oranžovým tlačítkem, zobrazený na bílém pozadí.

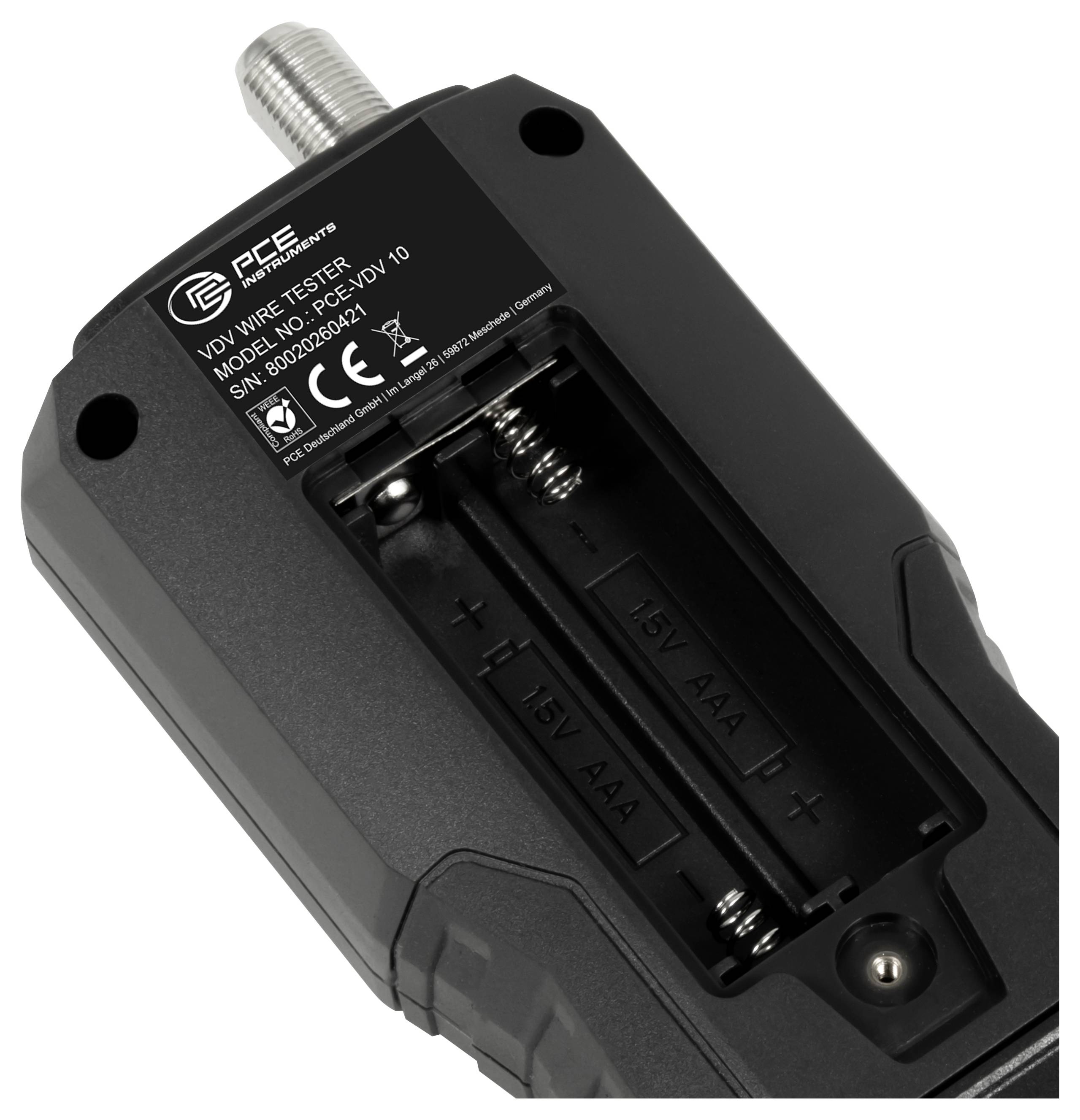

Zadní strana přenosného digitálního testeru drátů PCE s otevřeným prostorem na baterie pro dvě baterie AAA a závitovaným kovovým konektorem v horní části.

1/5

Datasheety: (PDF)

Doručení: Út 6. 10.

96 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (962,81 Kč / kus)

962,81 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Tester kabelů

Technické parametry

Obecné technické údaje
Měřicí funkce pro test průchodnosti, test zapojení, testování zkratu, test párů vodičů, test stínění
Konektory RJ45, F-zdířka
Druhy kabelů - koaxiální,- Cat 3,- Cat 5,- Cat 5e,- Cat 6, Cat 6A,- Cat 7,- Cat 7A
max. VSTUPNÍ NAPĚTÍ 60 V DC / 55 V AC
Stupeň krytí (přístroj) IP20
Napájení baterií
2x baterie AAA 1,5 v, alkalicko-manganová
Kapacita 1270 mAh
Provozní podmínky 0 … 50 °C , 10... 90 (nekondenzující) % relativní vlhkost vzduchu
Skladovací podmínky -20... 60 °C , 10... 90 (nekondenzující) % relativní vlhkost vzduchu
Rozměry ( d x š x v) 55 x 28 x 140 mm
Hmotnost 119 g

Kategorie produktu: analyzátor síťových kabelů

hledač vedení - funkce: identifikace

Zvuková signalizace: Ne

Displej: LED

Optický ukazatel: Ano (integrovaný)

měřič spotřeby: RJ45 zásuvka
F zásuvka

Rozm.: (d x š x v) 55 x 28 x 140 mm

: bez certifikátu

Hmotnost: 119 g

plocha kabelu: síť

Šířka: 28 mm

V: 140 mm

Délka: 55 mm

Typ: PCE-VDV 10

Ke stažení

List technických údajů

List technických údajů 3812983 PCE Instruments PCE-VDV 10 analyzátor síťových kabelů, síť, PCE-VDV 10

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812983 PCE Instruments PCE-VDV 10 analyzátor síťových kabelů, síť, PCE-VDV 10

Popis

Kabelový tester VDV je přenosný zkušební přístroj pro diagnostiku chyb v síťových a koaxiálních vedeních a je používán k rychlé kontrole strukturovaných kabelů. Tester VDV podporuje stíněné a nestíněné kabely typu twisted Pair kategorií Cat 3, Cat 5 Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A a koaxiální kabel, jak se používají v televizním, anténním a přehledovém systému.

Kontrola se provádí pomocí dvoudílného systému, který se skládá z hlavní jednotky a vzdálené jednotky, což umožňuje spolehlivě otestovat i pevně instalované kabely. Mezi nejdůležitější zkušební metody patří zkouška průchodnosti žil (piny 1... 8), kontrola elektrického vedení pro kontrolu správného přiřazení párů vodičů a rozpoznání zkratů, chybných zapojení a rozpojených chyb. Navíc je přezkoušeno stínění stíněných kabelů. Zkušební oblast má délku vedení až 305 m, minimální délka kabelu pro rozpoznání rozdělení vodičů je cca 0,5 m.

Kabelový tester VDV pracuje se zkušebními signály, které se přenášejí mezi hlavní jednotkou a vzdálenou jednotkou. Výsledky jsou zobrazovány pomocí LED ukazatelů. Trvale svítící LED signalizují správné zapojení, blikající LED diody signalizují chyby v příslušných vodičových párů. LED indikátor indikuje způsob závady, jako je zkrat, chybné zapojení, výměna (přepojení) nebo Split Pair.

Tester kabelů VDV se používá v síťové technice, kabeláž budov a v IT a komunikačních systémech a je určen pro elektrikáře, síťové techniky a servisní techniky k rychlé kontrole vedení.
