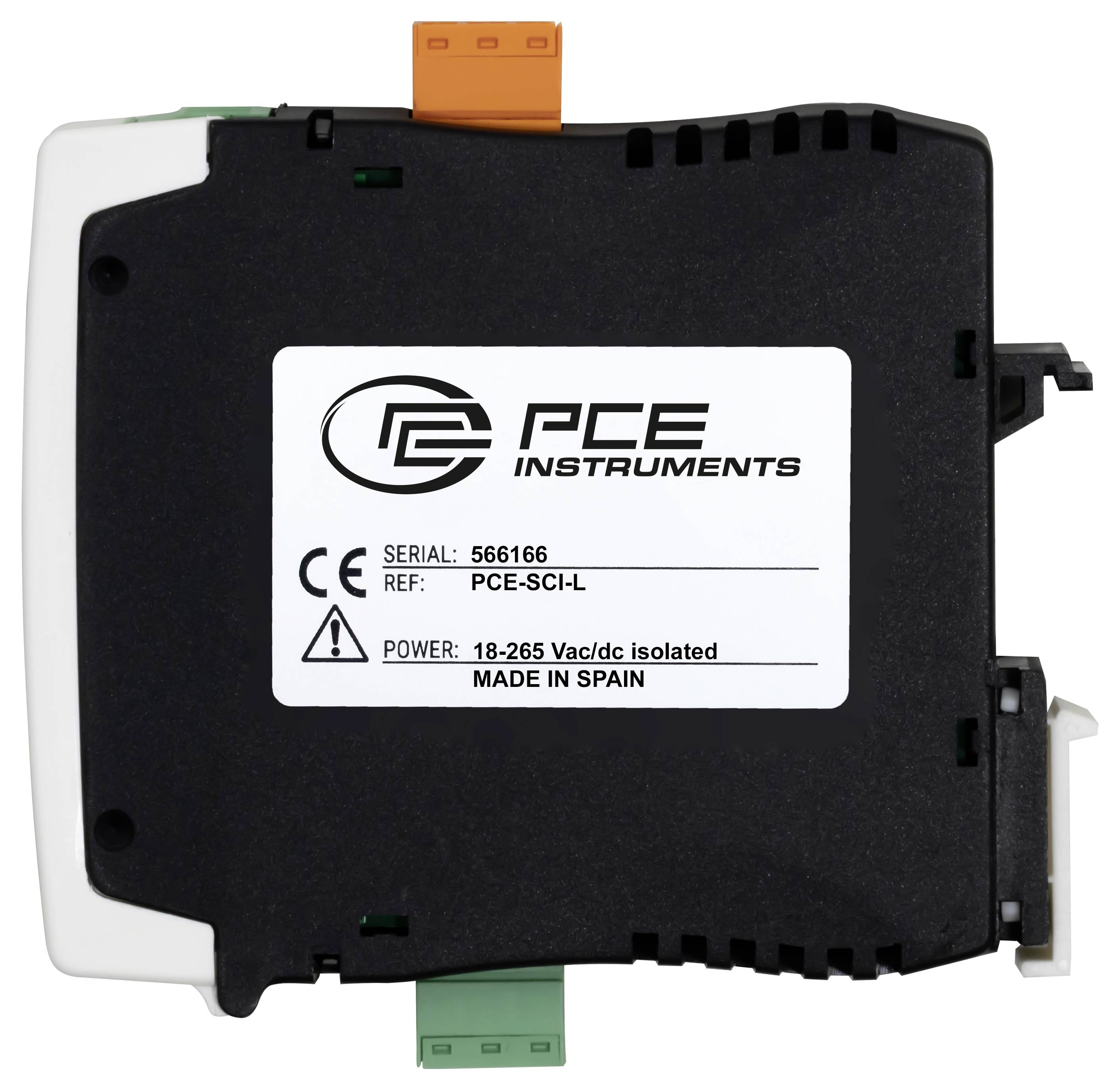

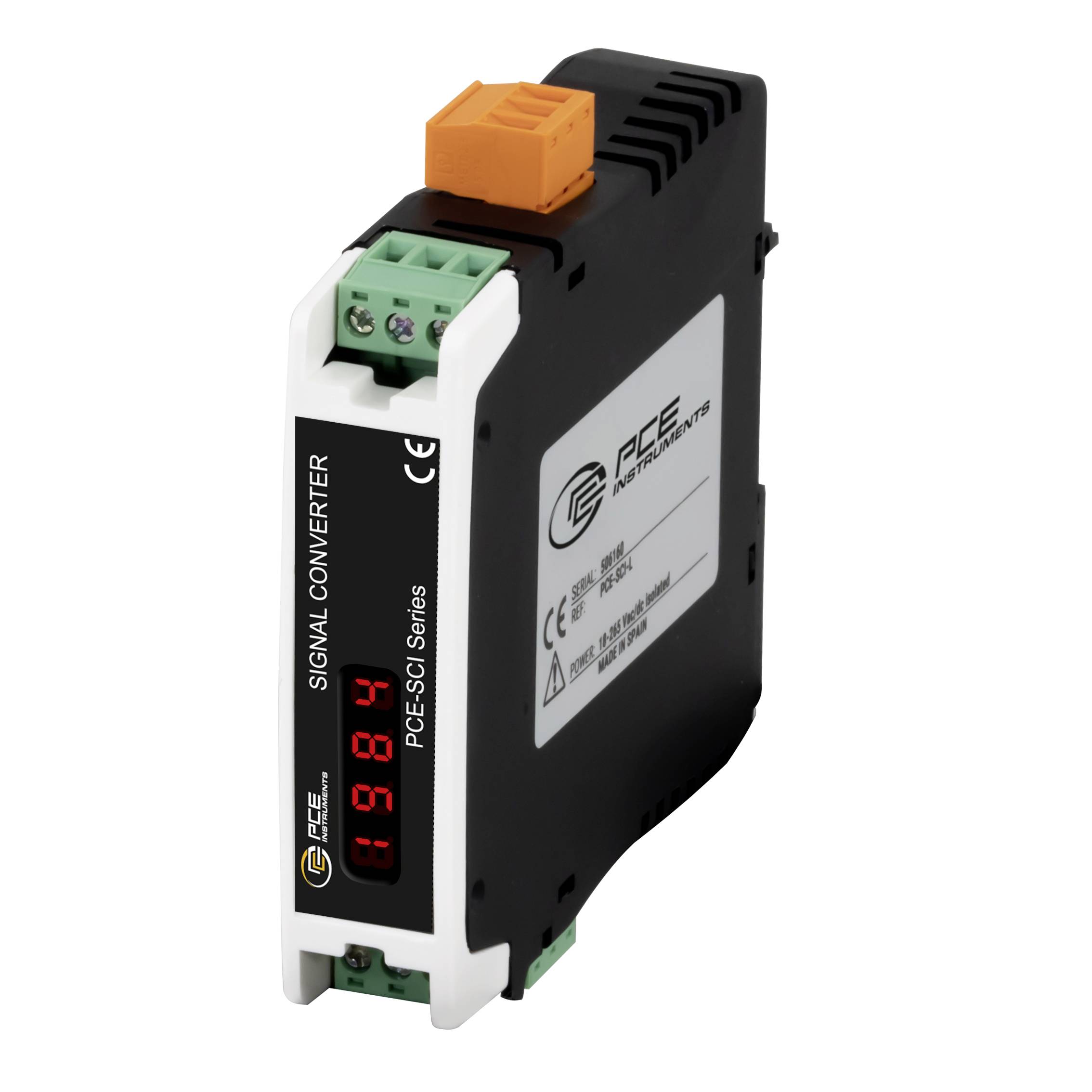

PCE Instruments PCE-SCI-L PCE-SCI-L oddělovací transformátor 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
oddělovací transformátor
Vstupní signál max. (proud)
20 mA
Vstupní signál max. (napětí)
15 V
Typ
PCE-SCI-L
Rozm.
(d x š x v) 106 x 108 x 22.5 mm
Datasheety: (PDF)
Počet
Celková cena (4 500,00 Kč / kus)
4 500,00 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE SCI-L
- Převodník signálu pro montáž na lištu
- Rozsah měření: 0 až 600 V AC/DC
- Výstupní signály na 4... 20 mA a 0... 10 V

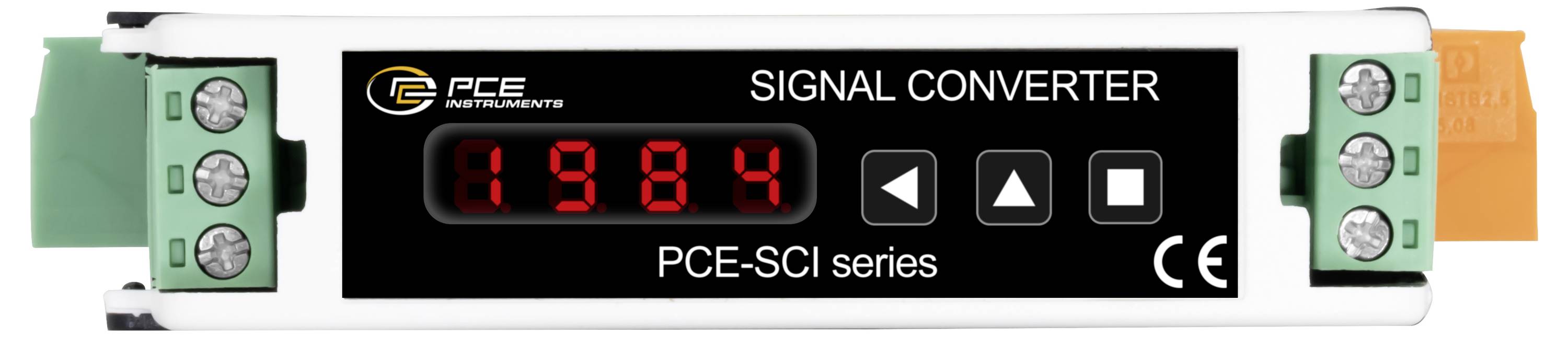

- Konfigurovatelný pomocí klávesnice
- Rozsah měření proudu 0... 5 A AC/DC
- Měření frekvence na montážní liště
- Rozsah měření: 0 až 600 V AC/DC
- Aktivní a pasivní výstupní signál
- Měření frekvence
- Rozsah měření: 0 až 5 A AC/DC
Technické parametry
- Stejnosměrné napětí DC
- Rozsah měření -80 mV... +80 mV
- Rozlišení: 0,1 mV
- Přesnost v závislosti na vstupním rozsahu 0,05 až 0,15 % FS.
- Obecné technické údaje
- Výstupy 4... 20 mA, 0... 10 VDC
- Displej typ 7, 2 číslice
- Bezpečnostní standard CAT Cat II / 300V
- Montáž na lištu 35 mm
- Izolace 3000 v eff pro 60 s (vstup, výstup, napájení)
- Jazyk menu: Angličtina (US)
- Třída ochrany IP30
- Napájení 24... 240 V DC ± 10 %, 45... 65 Hz, izolovaný
- Hmotnost 126 g
- Rozměry (D x Š x v) 110 x 22 x 118 mm
- Provozní podmínky 0 … 50 °C, 0 ... 95 % rV
- Skladovací podmínky -20... 70 °C, 0 ... 95 % rV
- Typ
PCE-SCI-L
- Kategorie produktu
oddělovací transformátor
- Vstupní signál max. (proud)
20 mA
- Vstupní signál max. (napětí)
15 V
- Rozm.
(d x š x v) 106 x 108 x 22.5 mm

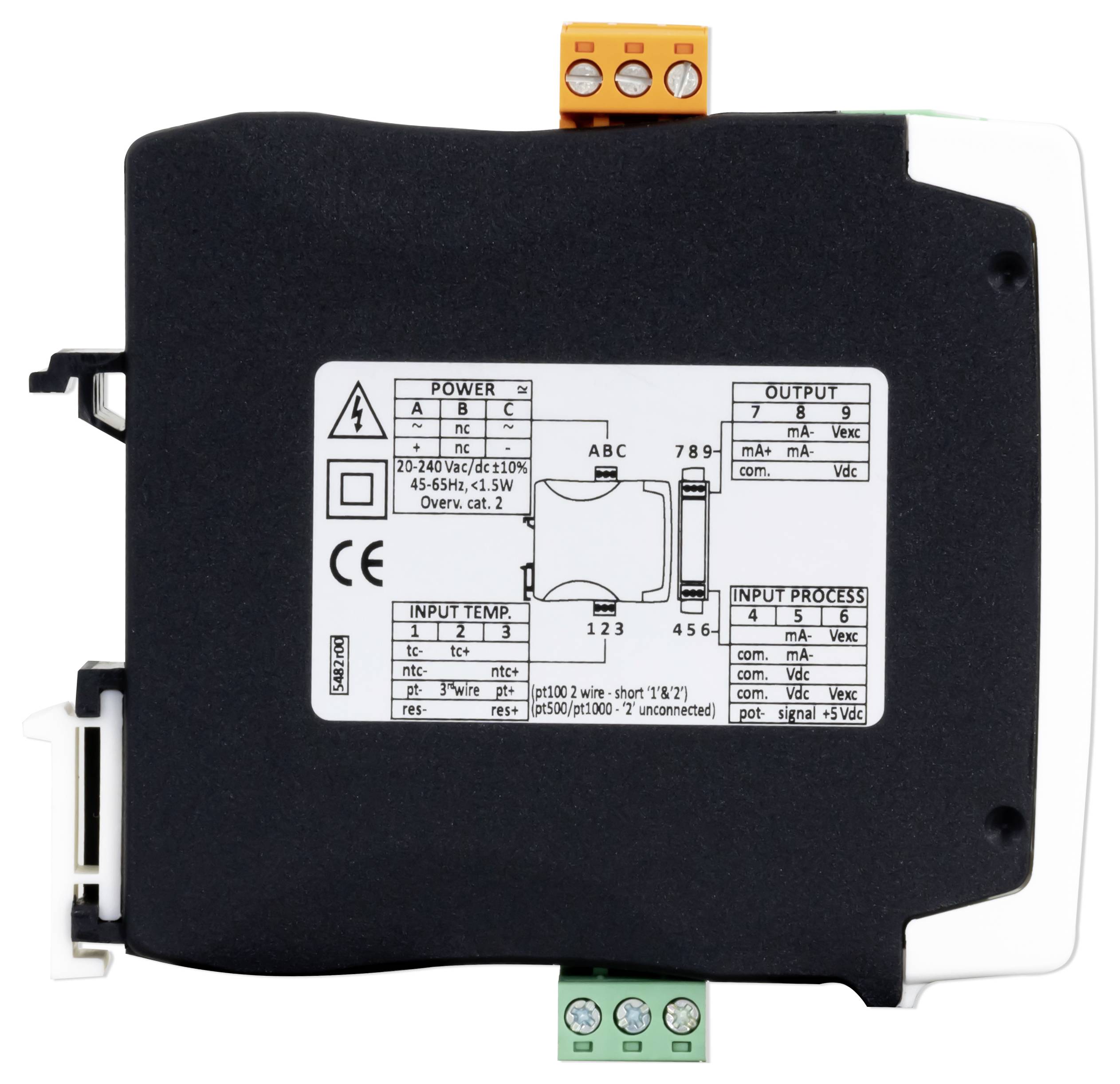

- Připojení
svorkovnice
šroubová svorka
svorka
KONEKTOR
- Výstupní signál (napětí)
0-10
- Provozní napětí
18 - 265 V
- Provozní napětí max.
265 V
- Min. provozní napětí
18 V DC/AC
- Zátěž
10
- Vstupní signál (napětí)
10
- Obsah
1 ks
- Konfigurace
potenciometr
- Šířka
108 mm
- V
22.5 mm
- Délka
106 mm
- Splňuje RoHS
ano
- Druh senzoru
PT100
PT500
PT1000
- Příkon proudu
3 W
- Max. okolní teplota
70 °C
- Min. okolní teplota
-20 °C
- Flexibilní průměr (max.)
2.5 mm²
- Pevný průřez (max.)
2.5 mm²
- Průřez flexibilní (min.)
0.25 mm²
- Průřez pevný (min.)
1 mm²
Ke stažení
List technických údajů
List technických údajů 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L oddělovací transformátor 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L oddělovací transformátor 1 ks
Popis
Převodník dělicího signálu má nastavitelný rozsah měření 0 … 600 v AC/DC a dokáže tak měřit nejrůznější napětí. Například je možné připojit dělící převodník signálu na napájecí vedení pro sledování napětí. Kromě měření napětí může převodník dělicího signálu měřit také proud s max. Nastavitelným rozsahem měření 0 … 5 a AC/DC. Chcete-li rozšířit rozsah proudu, můžete připojit proudový měnič na dělící transformátor. Naměřená hodnota se pak přemění z měniče dělicích signálů na normovaný analogový signál 4 … 20 mA nebo 0 … 10 v. Tím je převodník rozdělovacího signálu ideálním rozšířením procesního řízení.

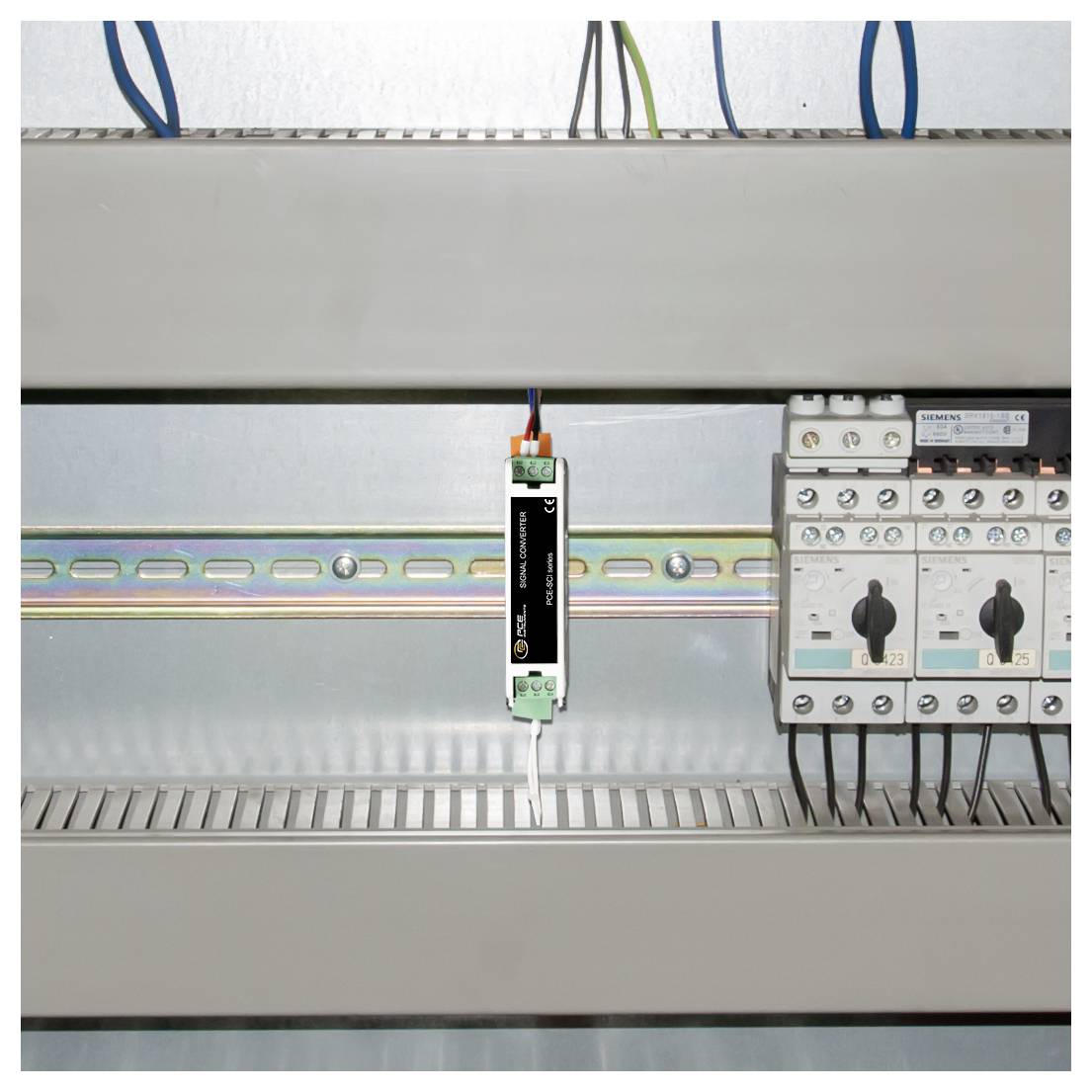

Protože vstupní a výstupní rozsah lze nastavit shodně, může být převodník dělicího signálu použit pro galvanické oddělení. Konfigurace transformátoru dělicího signálu se provádí přímo přes tlačítkové pole. Díky tomu není potřeba žádný další kabel nebo software pro nastavení měniče signálu. Převodník dělicích signálů se namontuje na DIN lištu. Měnič signálu je napájen napětím 18... 265 v AC/DC při frekvenci 45... 65 Hz.
Tento text byl přeložen strojově.
Protože vstupní a výstupní rozsah lze nastavit shodně, může být převodník dělicího signálu použit pro galvanické oddělení. Konfigurace transformátoru dělicího signálu se provádí přímo přes tlačítkové pole. Díky tomu není potřeba žádný další kabel nebo software pro nastavení měniče signálu. Převodník dělicích signálů se namontuje na DIN lištu. Měnič signálu je napájen napětím 18... 265 v AC/DC při frekvenci 45... 65 Hz.
Tento text byl přeložen strojově.
Obsah balení
- 1x převodník dělicích signálů PCE-SCI-L
- .
