PCE Instruments PCE-SCI-E Měřič na DIN lištu

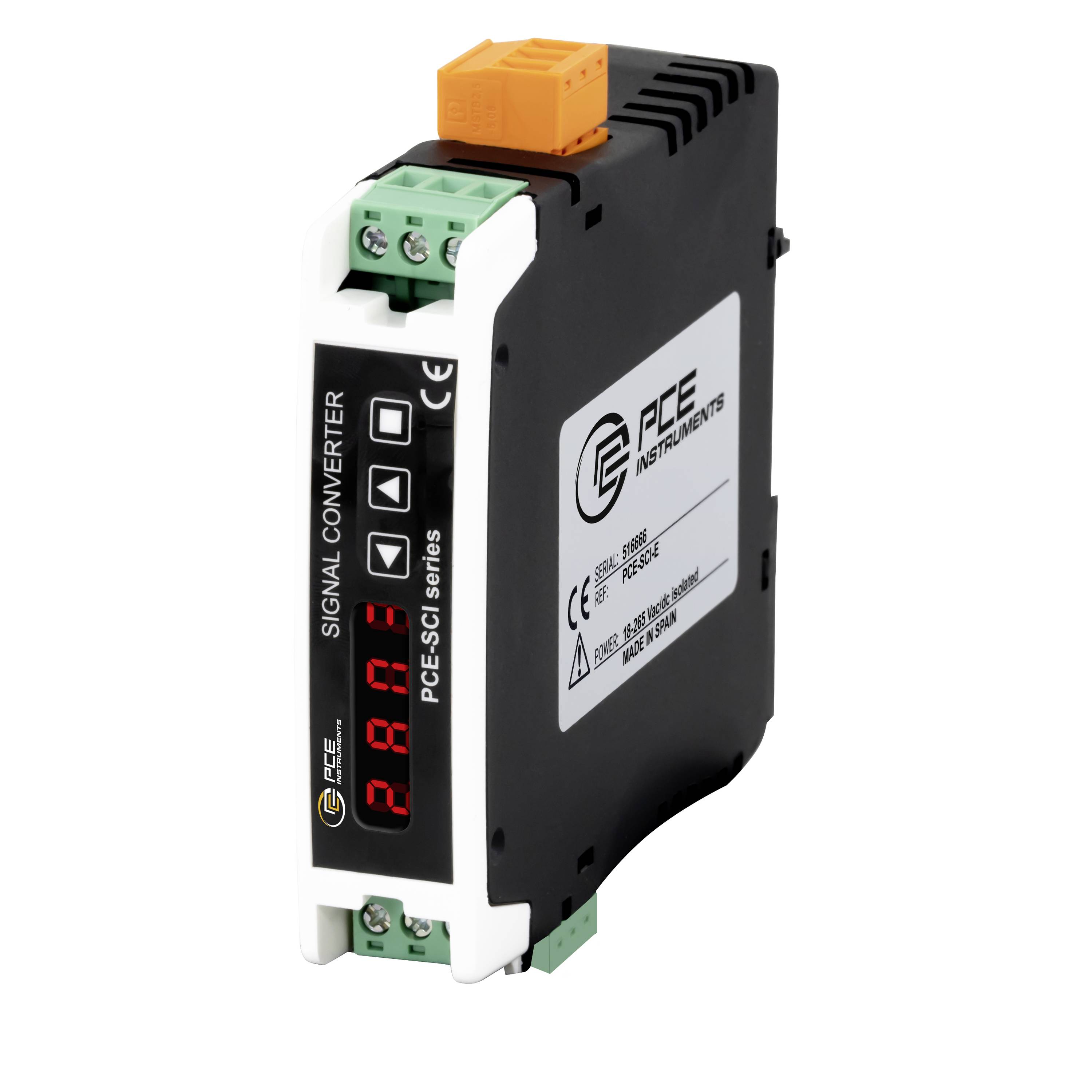

Modul černého převodníku signálu s oranžovými a zelenými svorkovnicemi a červeným LED displejem, označený „PCE Instruments" a „PCE-SCI series".

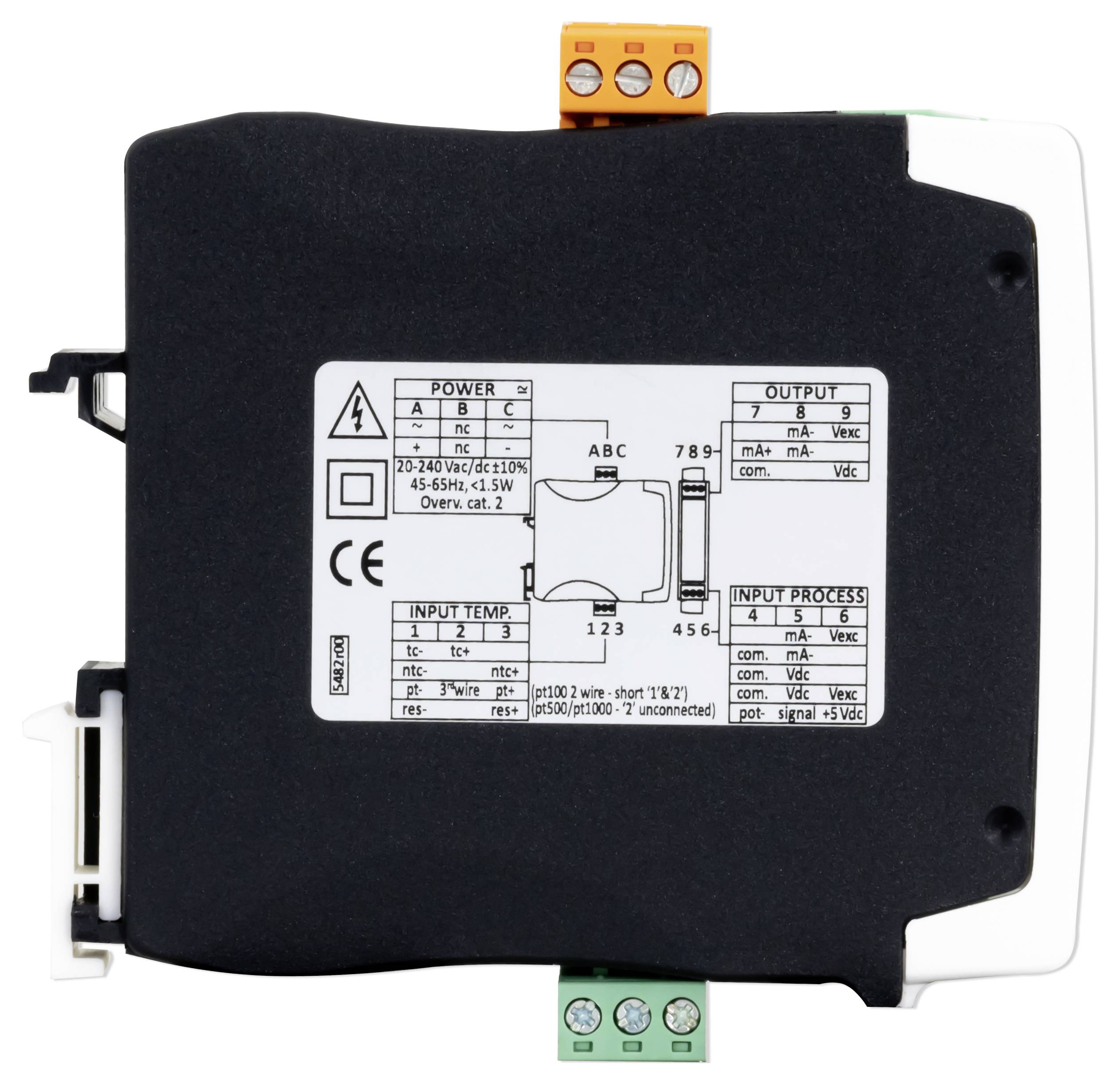

Černý modul průmyslového kondicionéru signálu montovaný na DIN lištu s označenými schématy napájecích, vstupních a výstupních svorek na přední straně.

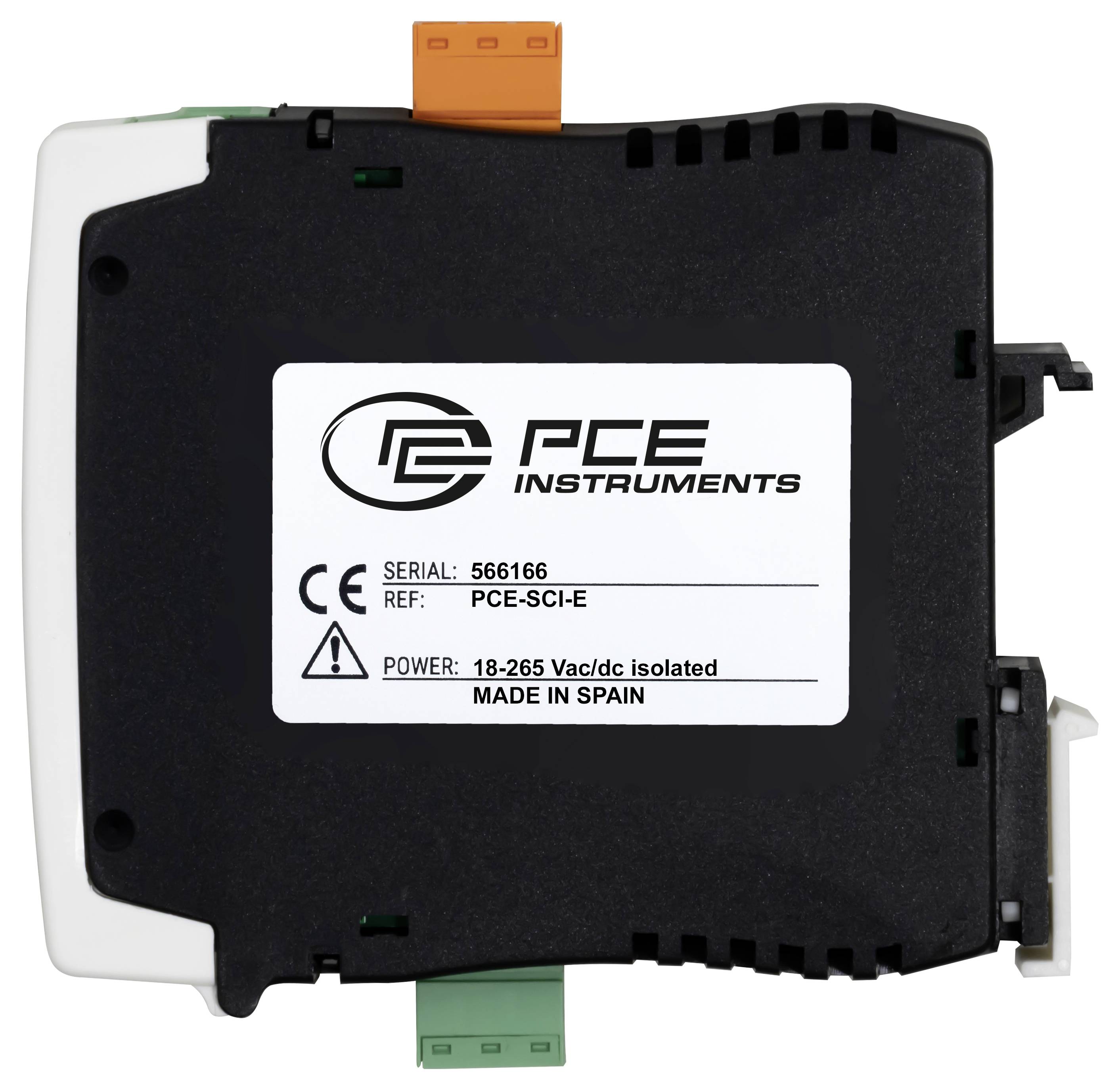

Elektronický modul PCE Instruments s označením sériového čísla 566166 a modelem PCE-SCI-E, napájený 18-265 Vac/dc izolovaný, vyrobeno v Španělsku.

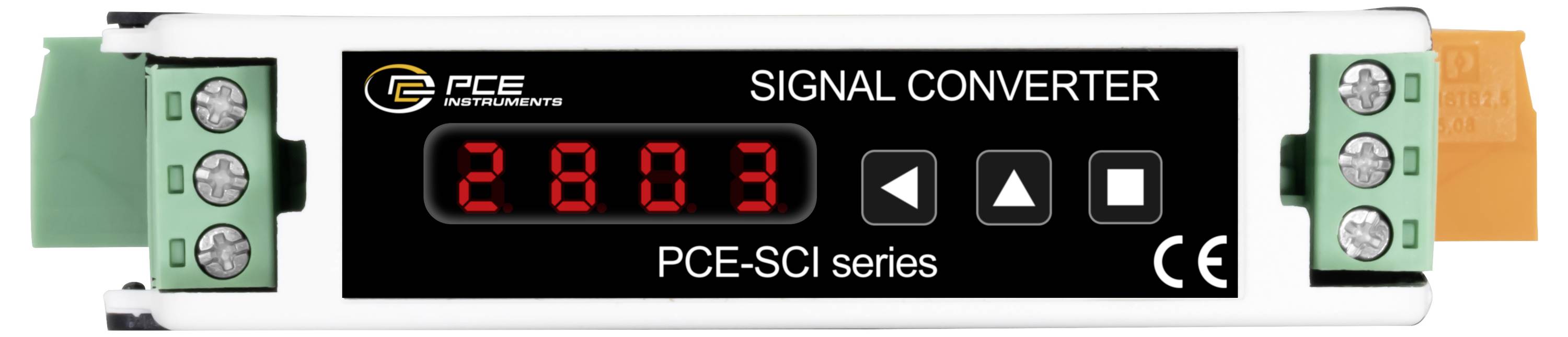

Měnič signálu PCE-SCI s červeným digitálním displejem zobrazujícím 2803, třemi ovládacími tlačítky a zelenými svorkovnicemi na obou koncích.

1/4

Datasheety: (PDF)

Doručení: Čt 26. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 500,00 Kč / kus)

4 500,00 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Měřič na DIN lištu

Technické parametry

Kategorie produktu: Měřič na DIN lištu

Měřicí funkce: Napětí

Typ: PCE-SCI-E

Rozsah měření (max.): 600 V

: IP30
IK06

Montážní šířka: 22.5 mm

Montážní výška: 108 mm

Rozm.: (d x š x v) 106 x 22.5 x 108 mm

Hmotnost: 150 g

Provozní napětí max.: 265 V/AC
265 V/DC

Min. provozní napětí: 18 V/AC
18 V/DC

Montážní hloubka: 106 mm

Kategorie měření: CAT II

Šířka: 22.5 mm

V: 108 mm

Délka: 106 mm

: bez certifikátu

Ke stažení

List technických údajů

List technických údajů 2583840 PCE Instruments PCE-SCI-E Měřič na DIN lištu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2583840 PCE Instruments PCE-SCI-E Měřič na DIN lištu

Popis

Převodník signálu pro montáž na lištu, rozsah měření 0 - 600 v AC/DC, výstupní signály v 4 - 20 mA a 0 - 10 v / konfigurovatelný pomocí klávesnice, rozsah měření proudu 0 - 5 a AC/DC/měření frekvence. Převodník signálu má nastavitelný rozsah měření 0 - 600 v AC/DC a dokáže tak měřit nejrůznější napětí. Například je možné připojit měnič signálu na napájecí vedení pro sledování napětí. Vedle měření napětí může měnič signálu měřit také proud s maximálně nastavitelným rozsahem měření od 0 do 5 a AC/DC. Pro rozšíření rozsahu proudu lze na měnič signálu připojit proudový měnič. Naměřená hodnota se pak z měniče signálu přemění na normovaný analogový signál 4 - 20 mA nebo 0 - 10 V. Tím je měnič signálu ideálním rozšířením řízení procesů. Protože vstupní a výstupní rozsah lze nastavit shodně, může být měnič signálu použit pro galvanické oddělení od produkce. Konfigurace měniče signálu se provádí přímo přes tlačítkové pole. Díky tomu není potřeba žádný další kabel nebo software pro nastavení měniče signálu. Signální obvaz se montuje na DIN lištu. Měnič signálu je napájen napětím 18 - 265 v AC/DC při frekvenci 45 - 65 Hz.
