PCE Instruments PCE-PA 8300-1-ICA síťový analyzátor Kalibrováno dle (ISO) 3fázové s funkcí záznamníku, vč. proudových kl

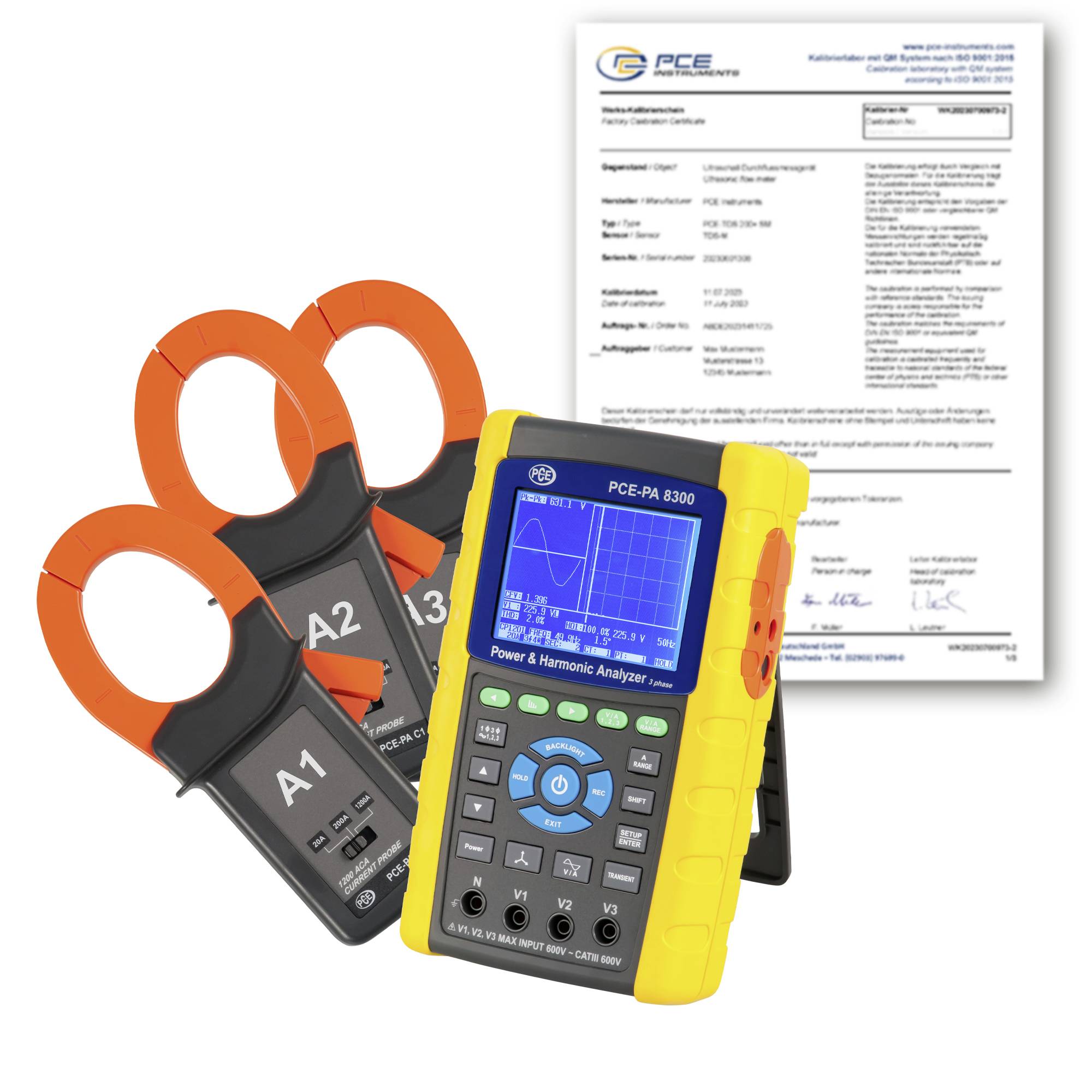

Analyzátor výkonu a harmonických s třemi kleštěmi v čelisti před dokumentem kalibrační dokladu.

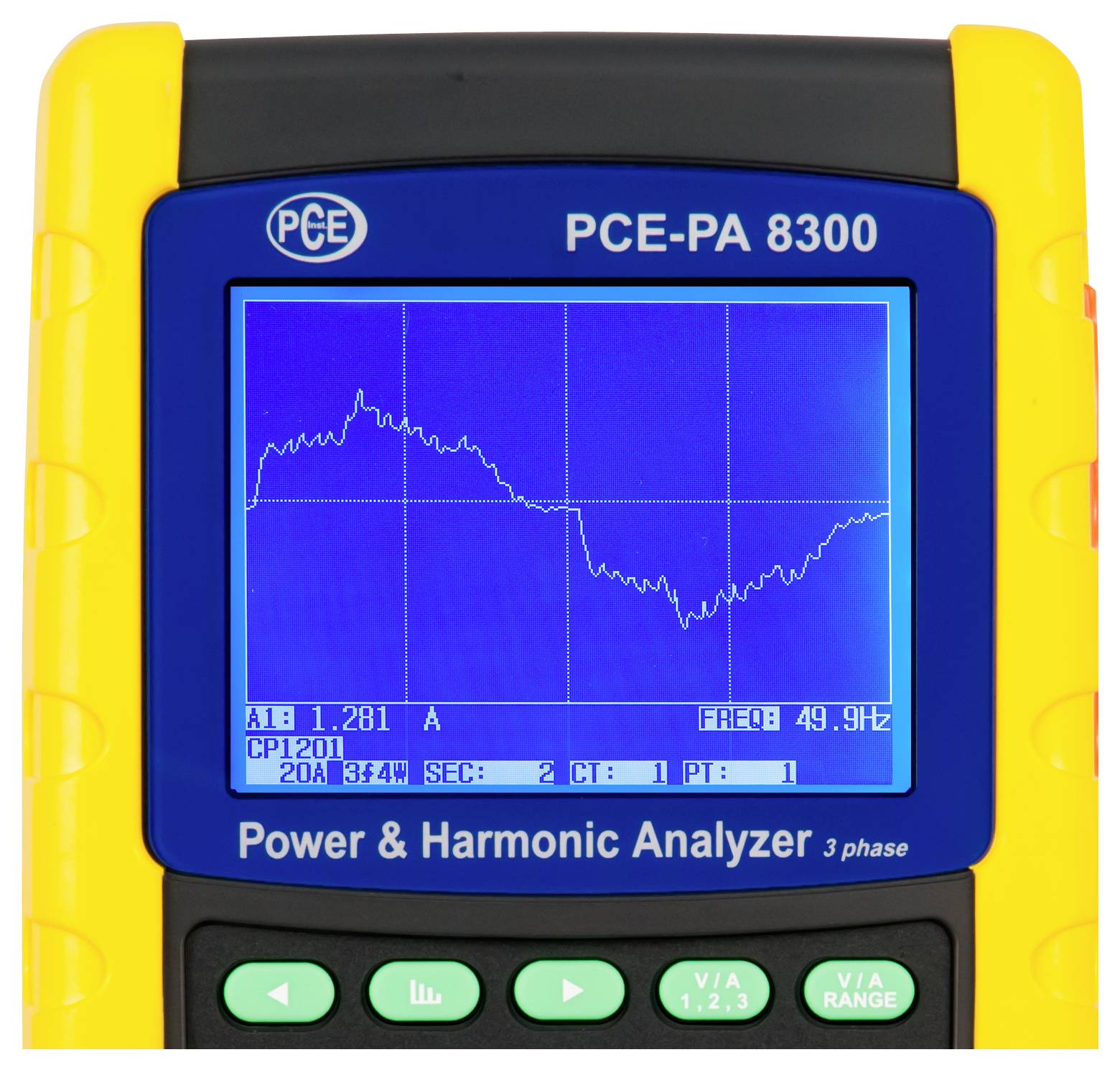

Ruční analyzátor výkonu a harmonických PCE-PA 8300 zobrazující modrý screen s kolísavým průběhem a odečtem frekvence 49,9 Hz.

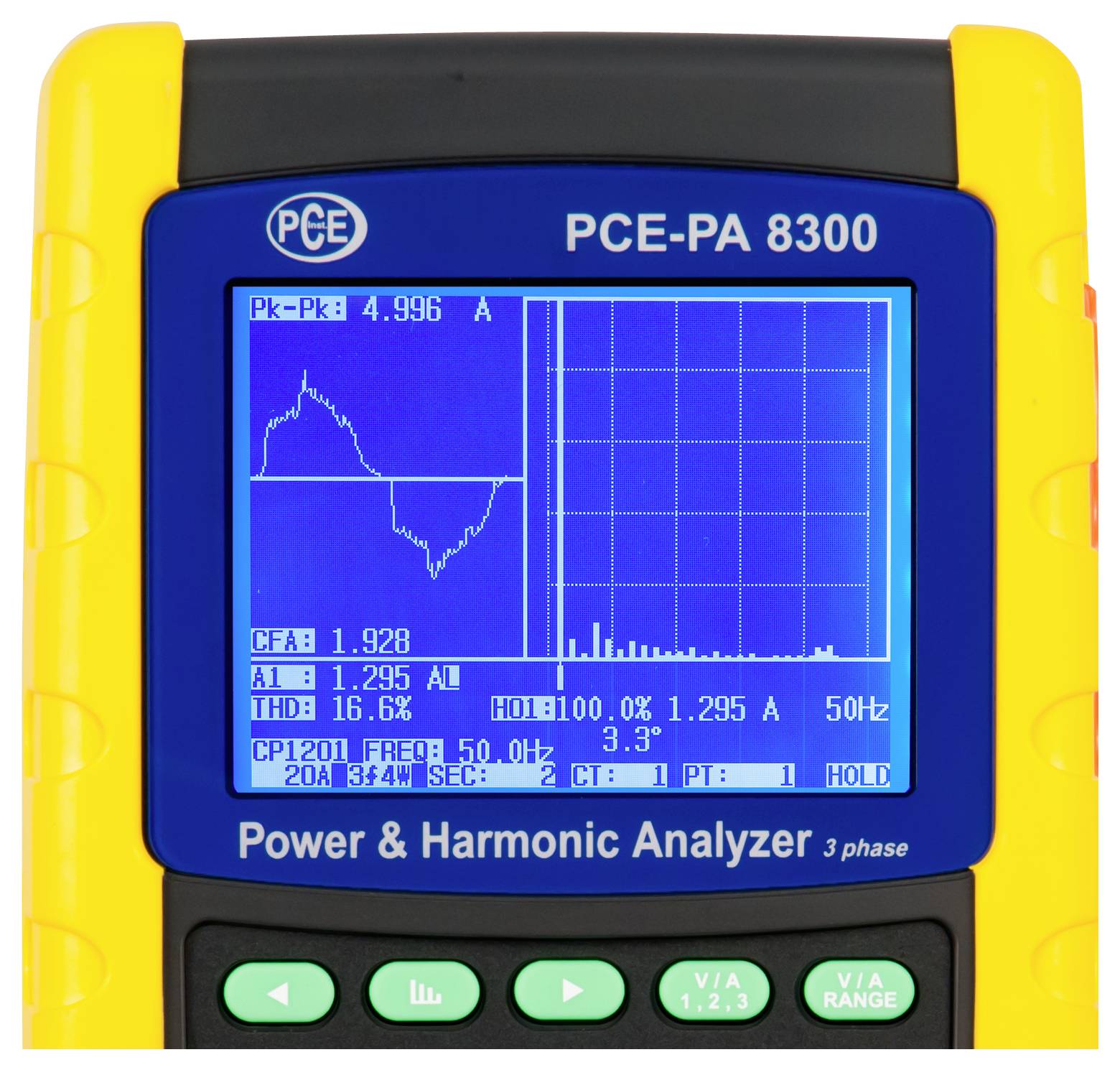

Přenosný analyzátor výkonu a harmonických PCE-PA 8300 zobrazující čtení průběhu a spektra na modrém displeji.

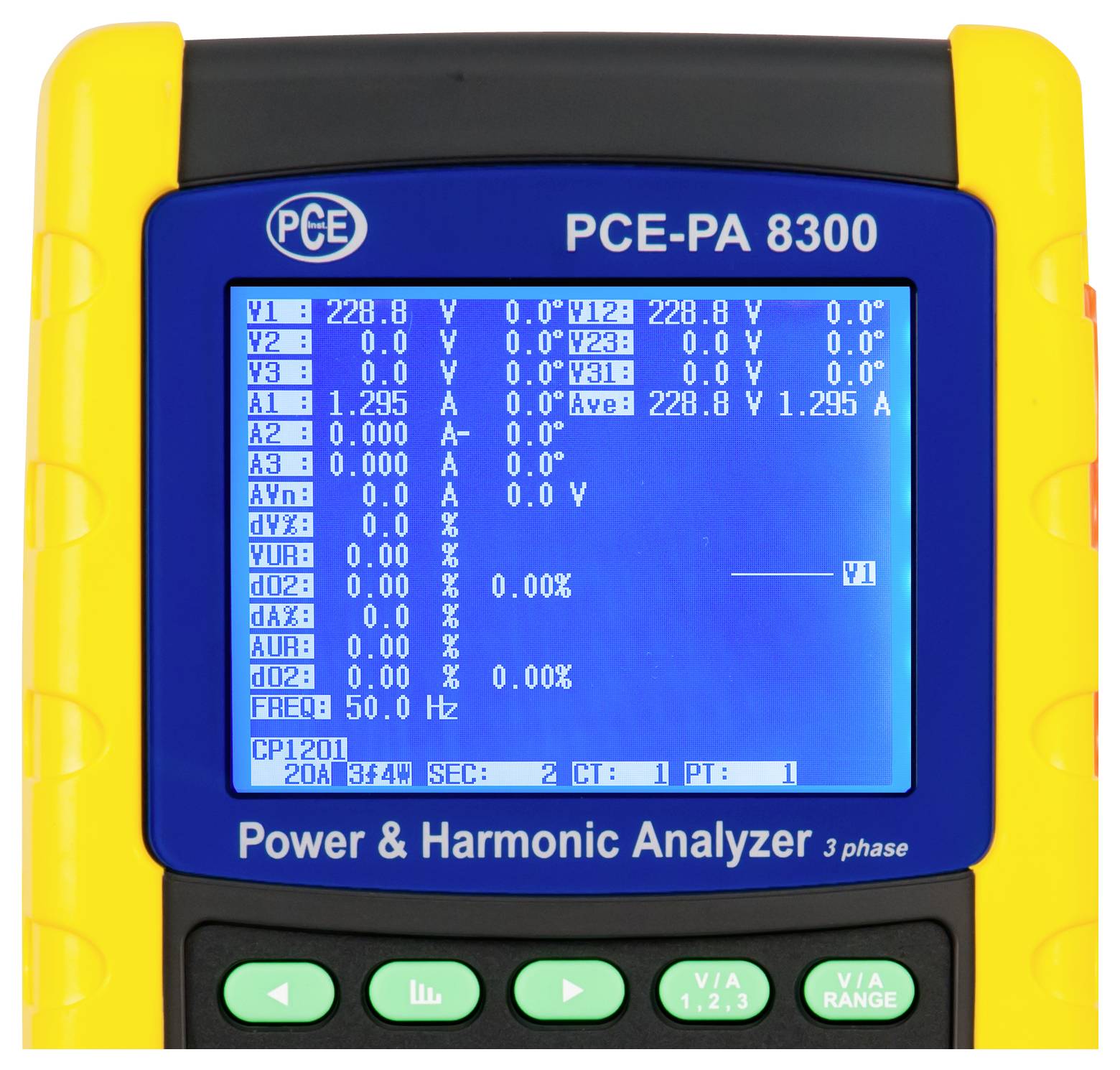

PCE-PA 8300 třífázový analyzátor výkonu a harmonických zobrazující napětí, proud a hodnoty frekvence na displeji.

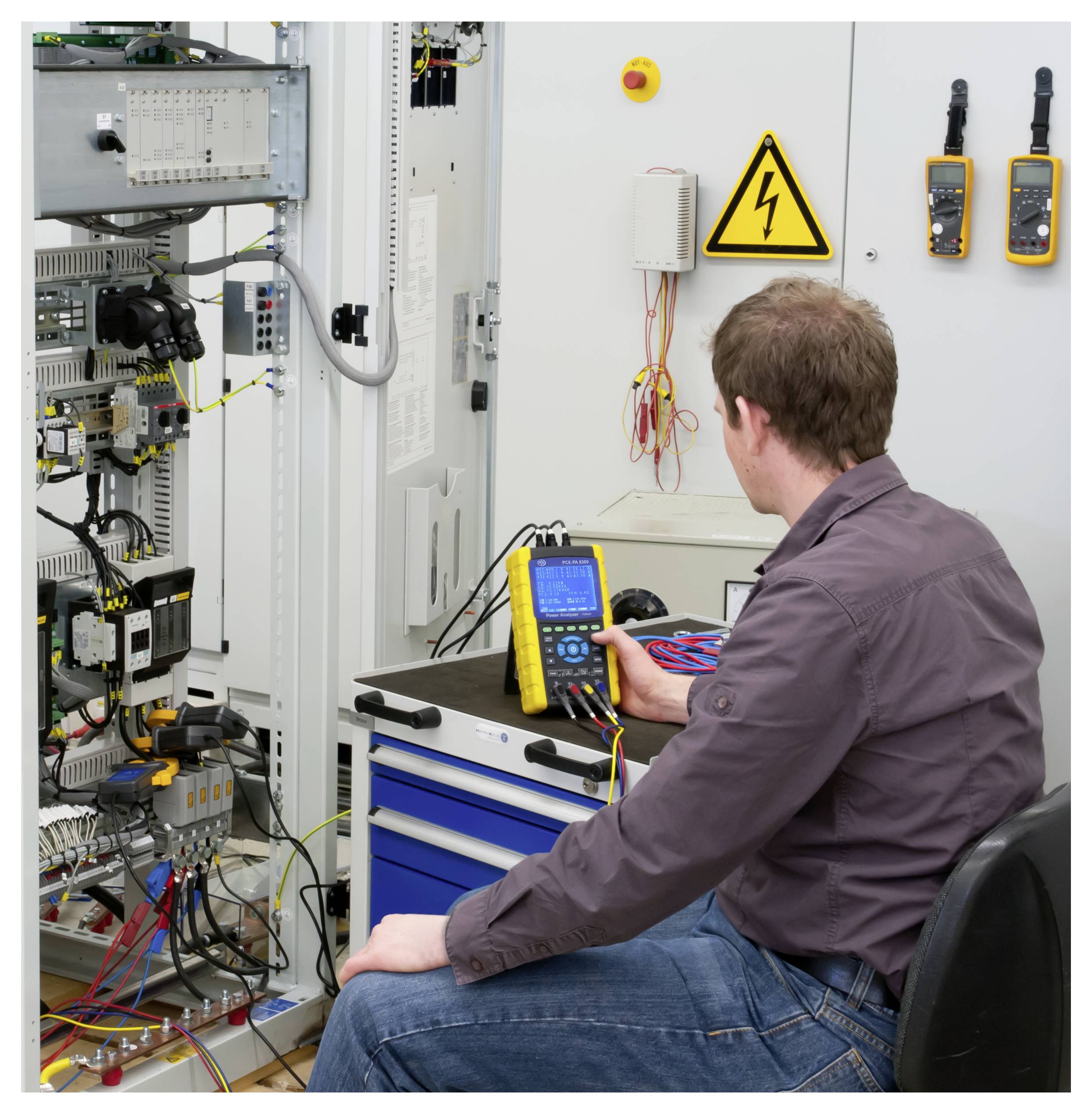

Technik testuje elektrikáž ovládacího panelu ručním měřicím přístrojem v dílně, nedaleko značky upozorňující na vysoké napětí.

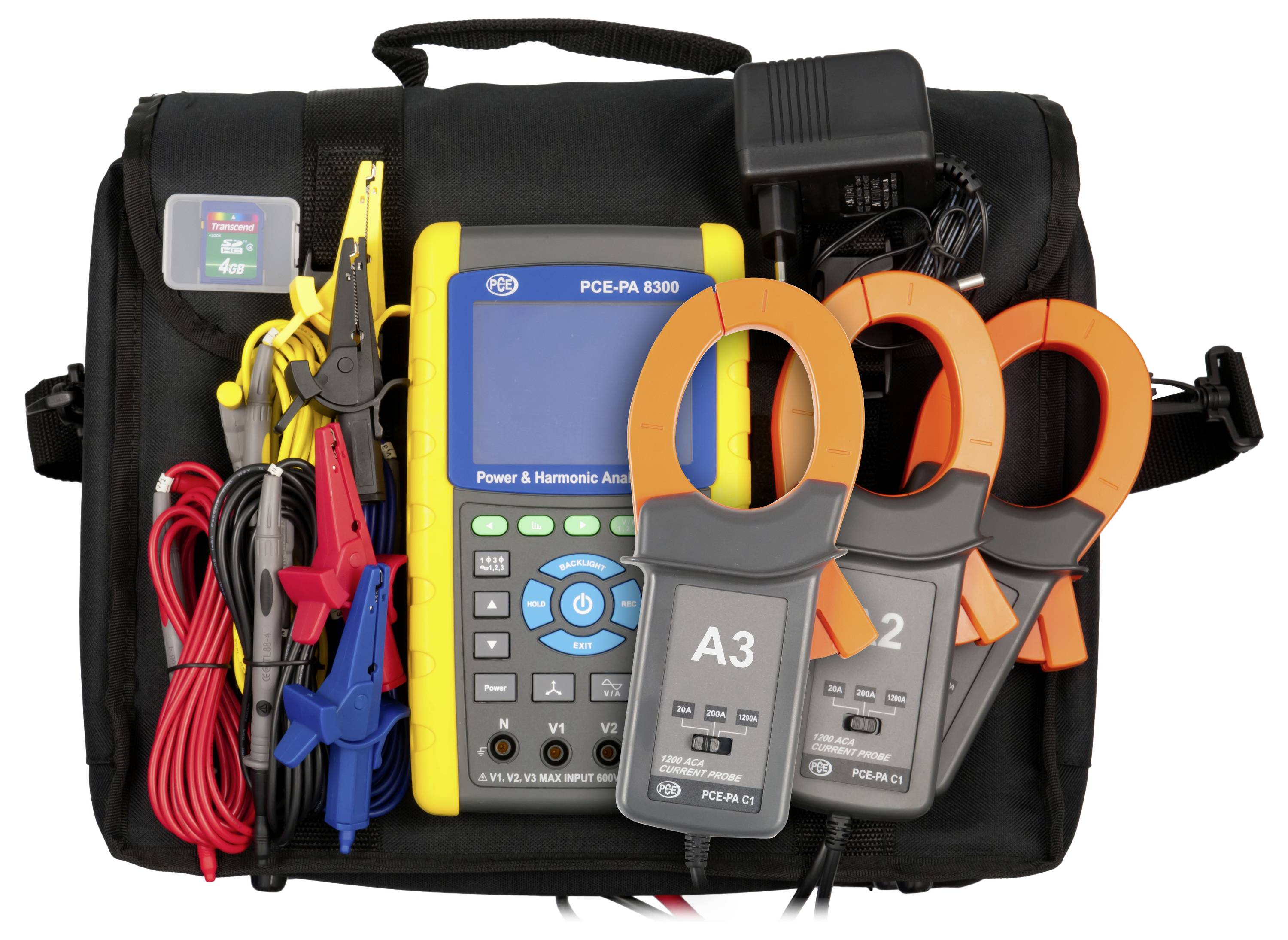

Přenosný kit analyzátoru napájení v černé přepravní tašce, obsahující zkušební vodiče, svorky, žlutý ruční měřič a tři sensorové kleště označené A3, 2 a 3.

1/6

Dodatečné informace:

Datasheety: (PDF)

Doručení: Čt 10. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (86 062,62 Kč / kus)

86 062,62 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Přístroj pro měření výkonu PCE-PA 8300-1-ICA PCE Instruments

3-fázový analyzátor výkonu a síťové poruchy
Měření až do 1200 a AC
Harmonická a harmonická analýza
Měření zdánlivého, činného a jalového výkonu
Měření účiníku
Proudové kleště Lze připojit výrobce
Slot pro SD kartu
Nastavitelný interval ukládání
Měřitelné až do 600 v AC
Měření fázového úhlu / frekvence
Grafický displej s harmonickým zobrazením
Odolné pouzdro
Automatická volba rozsahu (AC v)
Vč. kalibračního certifikátu ISO

Technické parametry

Střídavé napětí AC
Rozsah měření 10... 600 V
Přesnost ± (0,5 % +0,5 v)
Přetížení 720 v RMS
Střídavý proud AC
Rozsah měření 0,2... 10 A
Rozlišení 0,001 A
Přesnost ± (0,5 % + 0,1 a)
Přetížení 1300 a s proudovými kleštěmi
Frekvenční rozsah 40... 1000 Hz
Střídavý proud AC
Rozsah měření 10... 20 A
Rozlišení 0,01 A
Přesnost ± (0,5 % + 0,1 a)
Frekvenční rozsah 40... 1000 Hz
Střídavý proud AC
Rozsah měření 0,2... | 100 A
Rozlišení 0,01 mA
Přesnost ± (0,5 % +0,5 a)
Frekvenční rozsah 40... 1000 Hz
Střídavý proud AC
Rozsah měření 100... | 200 A
Rozlišení 0,1 A.
Přesnost ± (0,5 % +0,5 a)
Frekvenční rozsah 40... 1000 Hz
Střídavý proud AC
Rozsah měření 0,2... 1 000 A
Rozlišení 0,1 mA
Přesnost ± (0,5 % +5 a)
Frekvenční rozsah 40... 1000 Hz
Střídavý proud AC
Rozsah měření 1000... 1200 A
Rozlišení 1 A.
Přesnost ± (0,5 % +5 a)
Frekvenční rozsah 40... 1000 Hz
Činný výkon
Rozsah měření: 0 až 9,999 kW
Rozlišení 0,001 W
Přesnost ± (1 % +0,008 kW)
Činný výkon
Rozsah měření 10 kW
Rozsah měření. 99,99 kW
Rozlišení 0,01 kVAR
Přesnost ± (1 % +0,08 kW) W
Činný výkon
Rozsah měření 100... 999,9 kW
Rozlišení 0,1 kW
Přesnost ± (1 % +0,8 kW)
Činný výkon
Rozsah měření 1... 9,999 MW
Rozlišení 0,001 MW
Přesnost ± (1 % +0,008 MW)
Jalový výkon
Rozsah měření: 0 až 9,999 kVAR
Rozlišení 0,001 kVAR
Přesnost ± (1 % +0,008 kVAR)
Jalový výkon
Rozsah měření 10... 99,99 kVAR
Rozlišení 0,01 kVAR
Přesnost ± (1 % +0,08 kVAR)
Jalový výkon
Rozsah měření 100... 999,9 kVAR
Rozlišení 0,1 kVAR
Přesnost ± (1 % + 0,8 kVAR)
Jalový výkon
Rozsah měření 1... 9,999 MAVAR
Rozlišení 0,001 MVAR
Přesnost ± (1 % + 0,008 mVAR),
Fázový úhel
Rozsah měření -180... +180 °
Rozlišení: 0,1 °
Přesnost ±1 °
Zdánlivý výkon
Rozsah měření: 0 až 9,999 kVA
Rozlišení 0,001 kVA
Přesnost ± (1 % +0,008 kVA)
Zdánlivý výkon
Rozsah měření 10... 99,99 kVA
Rozlišení 0,01 kW
Přesnost ± (1 % +0,08 kVA),
Zdánlivý výkon
Rozsah měření 100... 999,9 kVA
Rozlišení 0,1 kVA
Přesnost ± (1 % +0,8 kVA)
Zdánlivý výkon
Rozsah měření 1... 9,999 VA
Rozlišení 0,001 MVA
Přesnost ± (1 % +0,008 MVA)
Faktor výkonu
Rozsah měření: 0 až 1
Rozlišení 0,01
Přesnost ±0,04
Činný výkon
Rozsah měření: 0 až 9,999 kWh
Rozlišení 0,001 kVAh
Přesnost ± (2 % +0,008 kWh)
Činný výkon
Rozsah měření 10... 99,99 kWh
Rozlišení: 0,01 kWh
Přesnost ± (2 % +0,08 kWh)
Činný výkon
Rozsah měření 100... 999,9 kWh
Rozlišení: 0,1 kWh
Přesnost ± (2 % +0,8 kWh)
Činný výkon
Rozsah měření 1... 9,999 MWh
Rozlišení 0,001 MWh
Přesnost ± (2 % +0,008 MWh)
Zdánlivá energie
Rozsah měření: 0 až 9,999 kVAh
Rozlišení 0,001 kVAh
Přesnost ± (2 % +0,008 kVAh)
Zdánlivá energie
Rozsah měření 10... 99,99 kVAh
Rozlišení 0,01 kVAh
Přesnost ± (2 % +0,08 kVAh)
Zdánlivá energie
Rozsah měření 100... 999,9 kVAh
Rozlišení 0,1 kVAh
Přesnost ± (2 % +0,8 kVAh)
Zdánlivá energie
Rozsah měření 1... 9,999 MV
Rozlišení 0,001 MVAH
Přesnost ± (2 % +0,008 mV Ah)
Jalová energie
Rozsah měření: 0 až 9,999 bez
Rozlišení 0,001 kvarh
Přesnost ± (2 % +0,008 kVARH)
Jalová energie
Rozsah měření 10... 99,99 bez
Rozlišení 0,01 kvarh
Přesnost ± (2 % +0,08 kVARH)
Jalová energie
Rozsah měření 100... 999,9 bez
Rozlišení 0,1 kvarh
Přesnost ± (2 % +0,8 kVARH)
Jalová energie
Rozsah měření 1... 9,999 mA VARH
Rozlišení 0,001 MVARH
Přesnost ± (2 % +0,008 mVARH)
Měření frekvence
Rozsah měření 45... 65 Hz
Rozlišení 0,1 Hz
Přesnost ±0,1 Hz
Měření harmonických vln (harmonické)
Rozsah měření 1... 50 Pořadové číslo
Rozsah proudu 0.2... 1200 A
Rozsah napětí 10... 600 V
Obecné technické údaje
Funkce měření HOLD
Frekvence 40... 1000 Hz
Typ LCD displeje s osvětlením
Velikost displeje 3,7"
Paměť: SD karta,
Paměť 4 GB
Interval ukládání 2 s.
Interval ukládání až 120 min.
Rozhraní RS232
Norma (normy) IEC 1010
Odběr proudu měřicí přístroj 500 mA DC
Odběr proudu z proudových kleští 34 mA DC
Maximální průměr vedení 50 mm
Bezpečnostní standard CAT Cat III 600 V.
Rozměry proudových kleští: 210 x 64 x 33 mm, upínací čelisti: 86 mm (vnější)
Automatická volba rozsahu měření, manuální
Jazyk menu: Angličtina (US), angličtina (GB)
Stupeň krytí (přístroj) IP20
Napájení: 9V
Zástrčka typu zařízení s eurozástrčkou
8 baterií AA 1,5 v , alkalicko-manganové
Kapacita 3000 mAh
Provozní podmínky 0 … 50 °C , 10... 80 % RV
Podmínky skladování 0... 50 °C , 10... 80 % RV
Rozměry ( d x š x v) 225 x 125 x 64 mm
Hmotnost 1010 g

Kategorie produktu: síťový analyzátor

Kategorie měření: CAT III 600 V

Zobrazení: LCD

Fázová detekce: Ano/ano

: ISO

Napájení: 9 V

Rozm.: (d x š x v) 225 x 125 x 64 mm

Hmotnost: 1010 g

Možnost kalibrace: Vč. kalibračního certifikátu ISO

Druh měření: 3fázové

Vlastnosti: s funkcí záznamníku
vč. proudových kleští
Měření spotřeby energie

Šířka: 125 mm

V: 64 mm

Délka: 225 mm

Rozhraní: RS-232

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3812651 PCE Instruments PCE-PA 8300-1-ICA síťový analyzátor Kalibrováno dle (ISO) 3fázové s funkcí záznamníku, vč. proudových kl

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812651 PCE Instruments PCE-PA 8300-1-ICA síťový analyzátor Kalibrováno dle (ISO) 3fázové s funkcí záznamníku, vč. proudových kl

Popis

Přístroj se vyznačuje snadnou manipulací. Přístroj ukládá všechny naměřené hodnoty na SD kartu. Měřič výkonu může být použit pro měření výkonu a pro analýzu sítě. Výkon lze měřit od měřiče výkonu do 9999 MW. Pro analýzu sítě může přístroj přesně určit horní vlny a harmonické až do 50. Pořadí.

Všechny naměřené hodnoty se zobrazují na grafickém LCD displeji. Díky tomu nepředstavuje žádný problém s přístrojem pro měření výkonu zkreslení sítě. Pro přesnou analýzu sítě a výkonu lze naměřené údaje ukládat ve volně nastavitelném intervalu paměti na SD paměťovou kartu. To umožňuje dlouhodobý záznam s měřičem výkonu.
