PCE Instruments PCE-PA 8000 síťový analyzátor s funkcí záznamníku, vč. proudových kleští

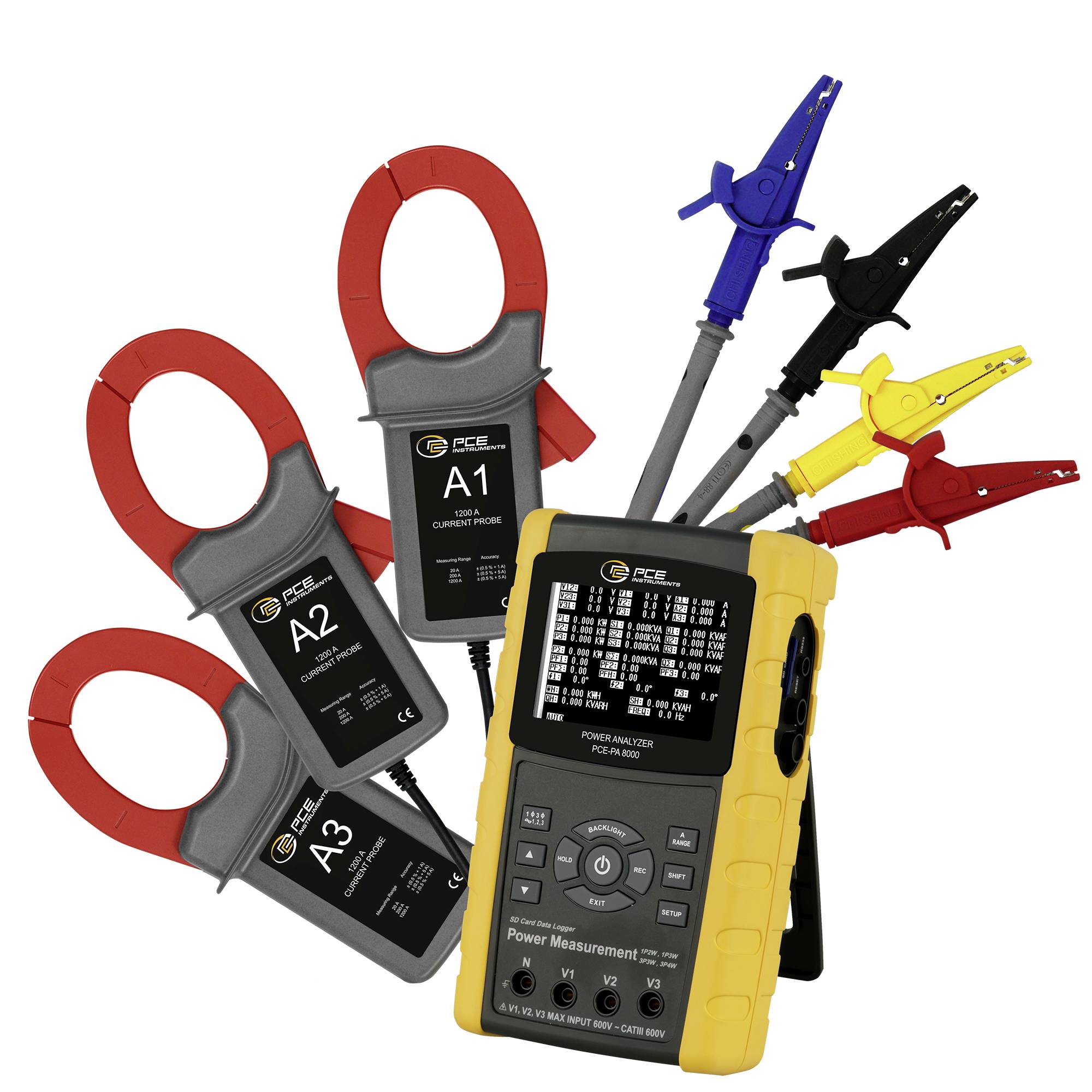

Analizátor měření výkonu se třemi svorkovými snímači a testovacími sondami v modré, černé, žluté a červené barvě pro měření elektrického proudu.

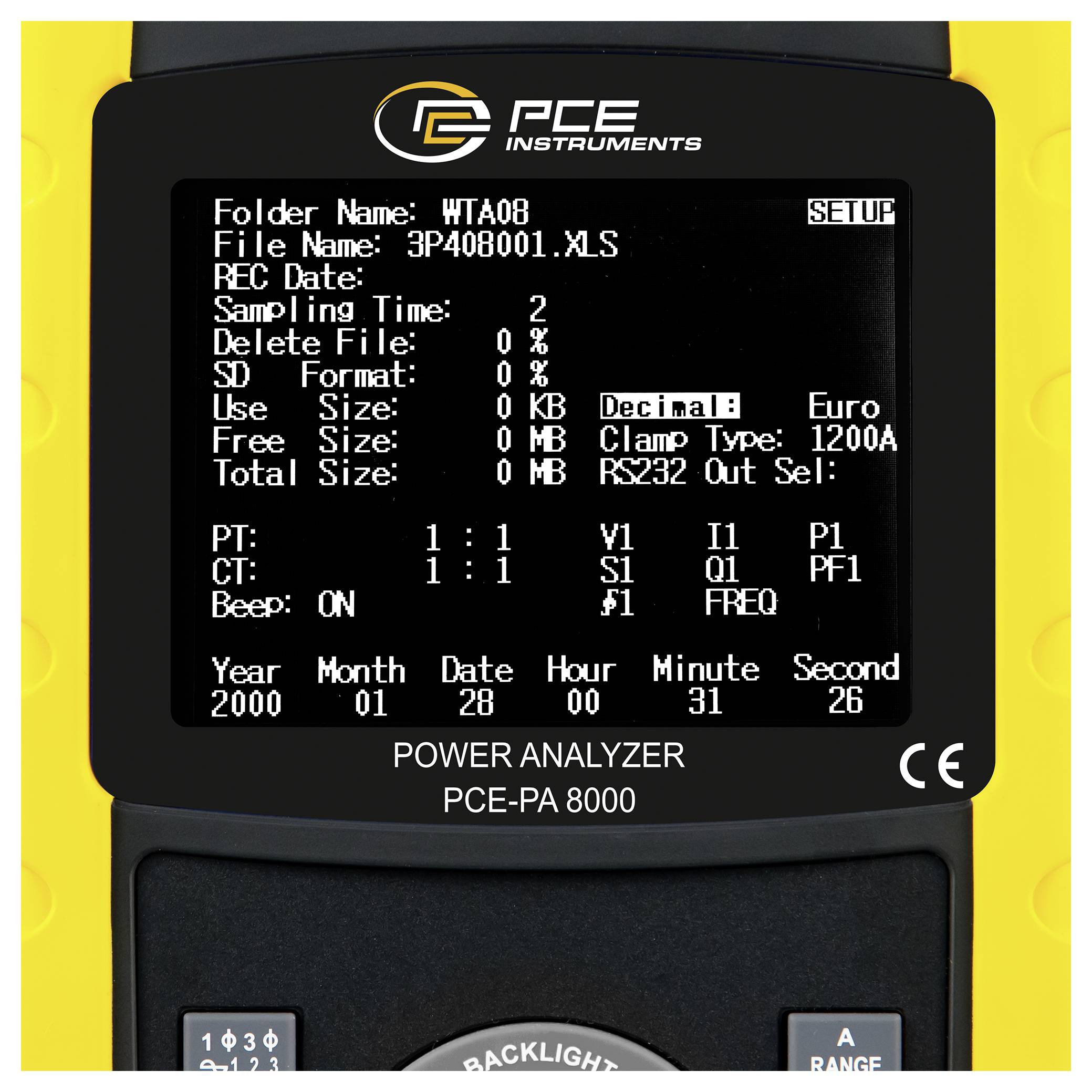

Přiblížení zobrazovacího panelu analyzátoru výkonu PCE Instruments ukazující nastavení/konfiguraci, včetně názvu souboru '3P408001.XLS', typu svorek 1200A a data 2000-01-28.

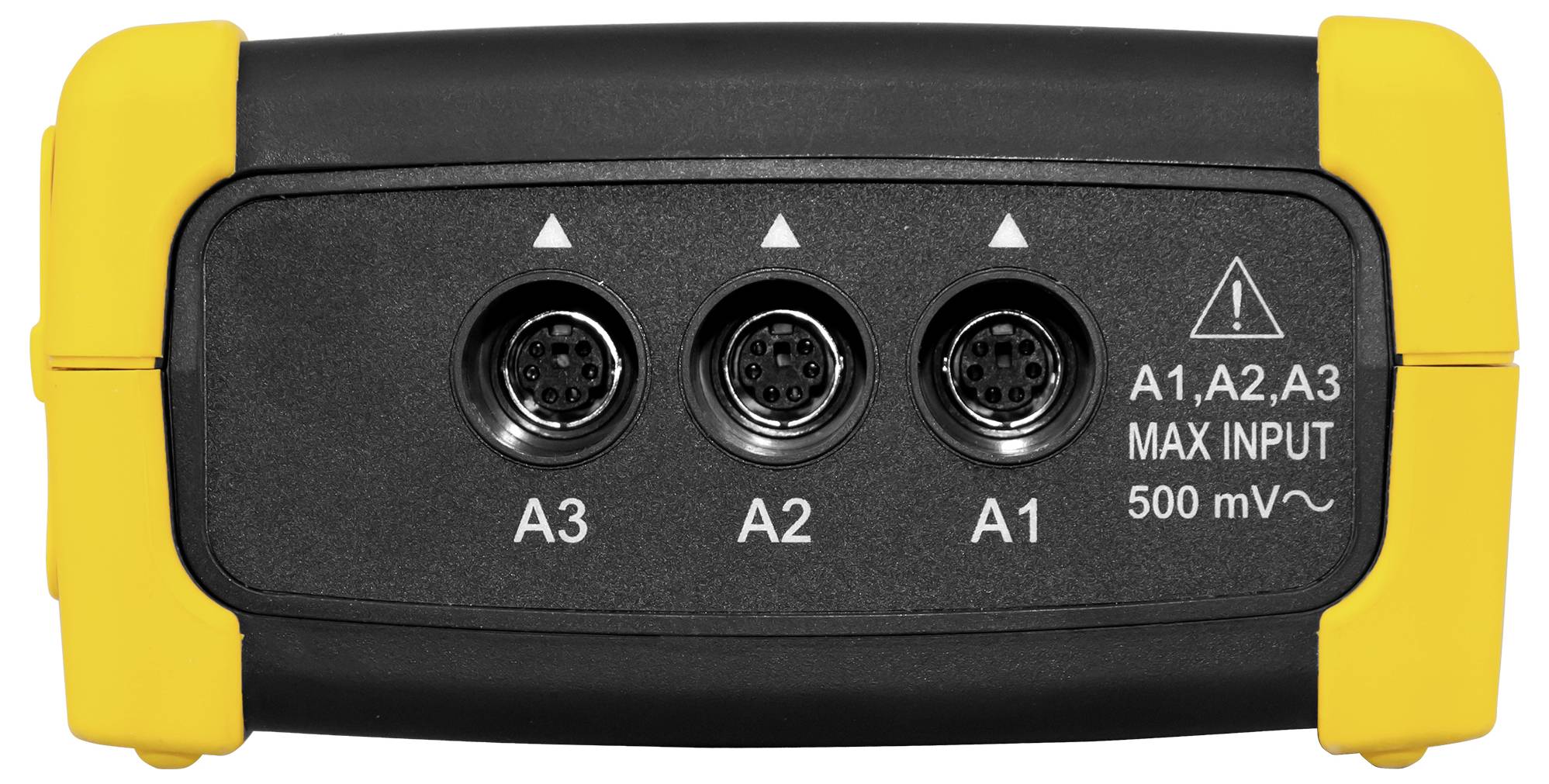

Černý modulární přístroj s žlutými koncovkami a třemi kruhovými vstupními porty označenými A3, A2 a A1, plus varovný text „A1,A2,A3 MAX INPUT 500 mV~".

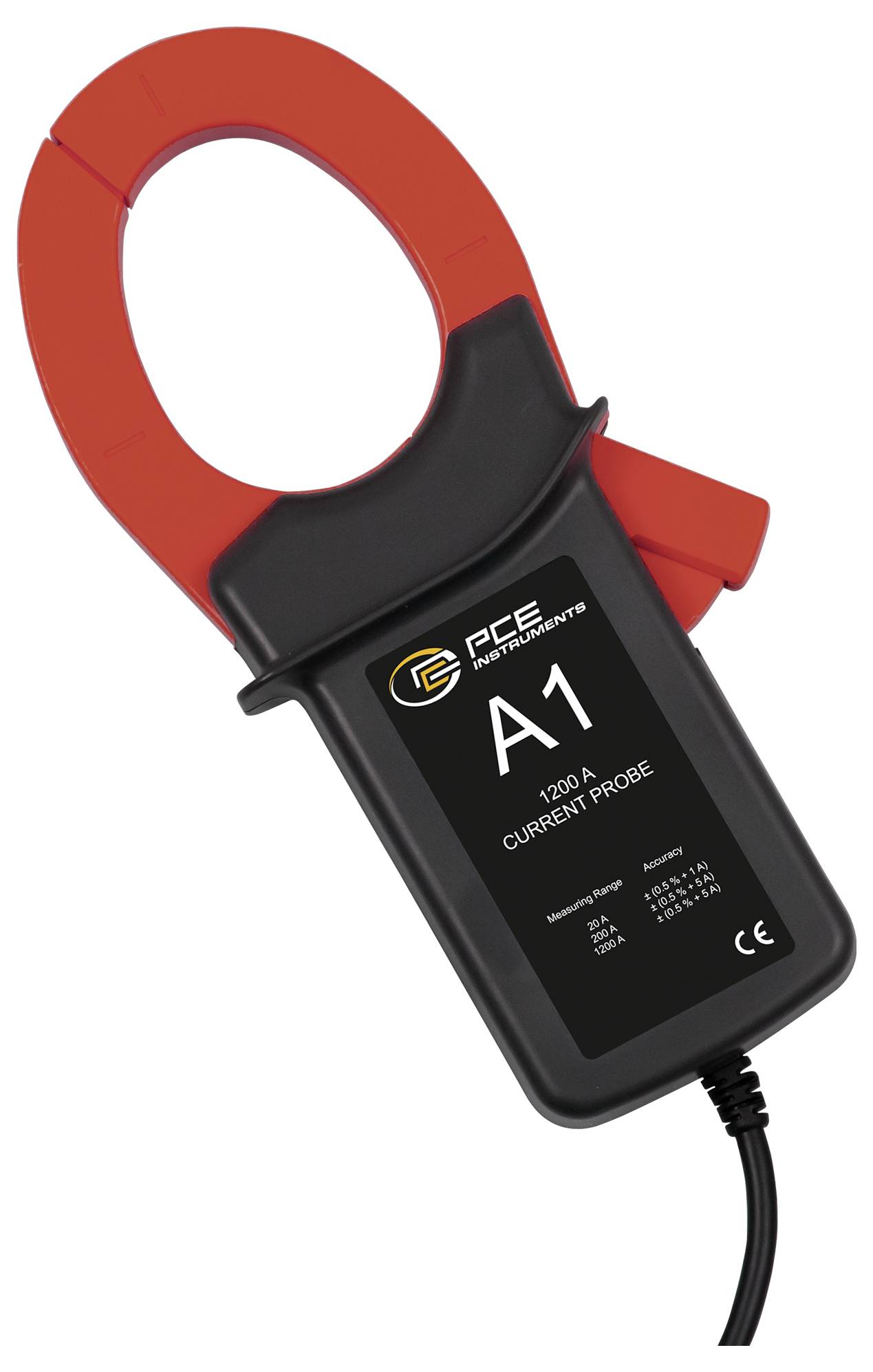

Červená kleštinová proudová sonda označená 'A1' s nápisem '1200 A CURRENT PROBE' a připojeným kabelem, zobrazená na bílém pozadí.

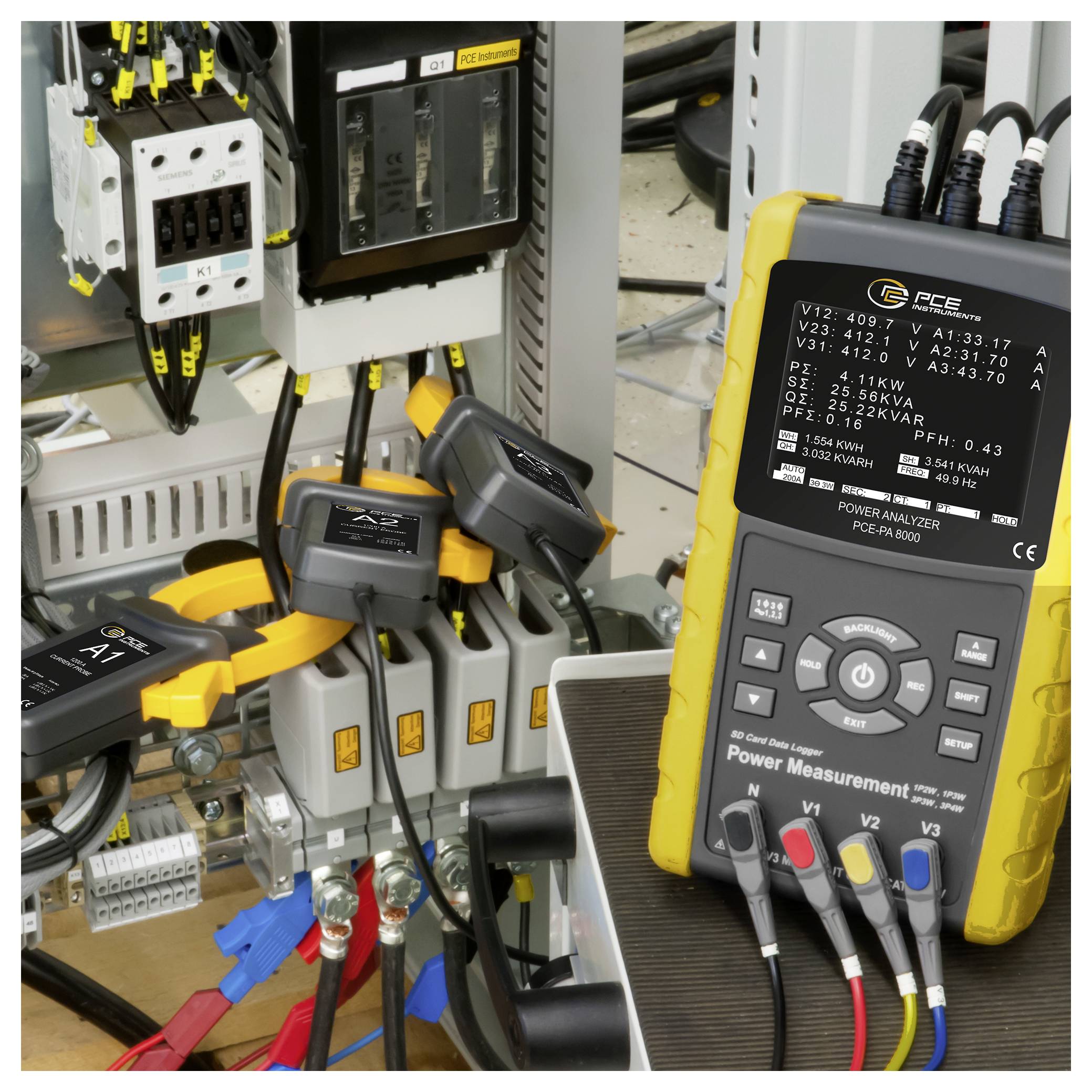

Přenosný analyzátor výkonu připojený na průmyslový elektrický rozvaděč, zobrazující živá měření napětí, proudu a výkonu.

Zobrazení Power Analyzeru se složkou 'WTA08', názvem souboru '3P408001.XLS', připojením RS232, nastavením formátu dat a dalšími parametry.

Elektrický rozváděč s různými kabely a připojeným měřicím přístrojem pro monitorování napětí a proudu.

1/7

Datasheety: (PDF)

Okamžité doručení: Pá 25. 9.

7 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (32 833,88 Kč / kus)

32 833,88 Kč

Bez DPH.

Doprava zdarma

Už jen 7 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Síťový analyzátor

3 analýzy fázového výkonu ve 3 fázích / 4 vodičových, 3 fázích / 3 vodiče, 1 fázi / 2 vodiče, 1 fázi / 3 vodiče
Měření True RMS proudu a napětí
Měření činného, zdánlivého a jalového výkonu
Určení fázového úhlu a faktoru výkonnosti

Technické parametry

Měření napětí (AC v) Rozsah měření 10 v... 600 v (fáze pro neutrální) 10 v ... 600 v (fáze) Rozlišení: 0,1 V Přesnost ± (0,5 % + 0,5 v) Měření proudu (AC a) Rozsah měření ± 20 A Rozlišení 0,001 a (= lt 10 a) 0,01 a (=10 a) Přesnost ± (0,5 % + 0,1 a) Rozsah měření ± 200 A Rozlišení 0,01 a (&t 100 a) 0,1 a (= 100 a) Přesnost ± (0,5 % + 0,5 a) Rozsah měření ± 1200 A Rozlišení 0,1 a (&t 1000 a) 1 a (= 1000 a) Přesnost ± (0,5 a + 5 a) Rozsah měření činného výkonu přesnost 0 kW ... 9,999 KW 10 KW ... 99,99 KW 100 KW ... 999,9 KW 1 MW ... 9,999 MW 0,001 KW 0,01 0,1 KW ± 0,001 MW (1 % + 0,008 KW) ± (1 % + 0,008 KW) ± (1 % + 0,8 KW) ± (1 % + 0,008 MW) Zdánlivý výkon, rozsah měření, přesnost 0 kVA... 9,999 KVA 10 KVA... 99,99 KVA 100 KVA... 999,9 KVA 1 MVA... 9,999 MVA 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR) Jalový výkon rozsah měření přesnost 0 KVAR... 9,999 KVAR 10 KVAR ... 99,99 KVAR 100 KVAR ... 999,9 KVAR 1 MVAR ... 9,999 MVAR 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR) Rozsah měření činné energie přesnost: 0 KWH 9,999 KWH 10,00 KWH ... 99,99 KWH 100,0 KWH ... 999,9 KWH 1 MWH ... 9,999 MWH 0,001 kWh, 0,01 kWh, 0,01 kWh, 0,001 MMH ± (2 % + 0,008 kWh) ± (2 % + 0,08 kWh) ± (2 % + 0,8 kWh) ± (2 % + 0,008 MWh) Rozsah měření zdánlivé energie přesnost 0 KVAH... 9,999 KVAH 10,00 KVAH ... 99,99 KVAH 100,0 KVAH ... 999,9 KVAH 1 MVAH ... 9,999 mV Ah 0,001 kVAh 0,01 kVAh 0,01 kVAh ± (2 % + 0,008 kVAh) ± (2 % + 0,08 kVAh) ± (2 % + 0,001 0,8 kVAh) ± (2 % + 0,008 mV Ah) Rozsah měření jalové energie: Přesnost: 0 KVARH... 9,999 KVARH 10,00 KVARH... 99,99 KVARH 100,0 KVARH... 999,9 KVARH 1 MVARH... 9,999 mV ARH 0,001 kVARH 0,01 kVARH 0,01 kVARH 0,001 mVARH ± (2 % + 0,008 kVARH) ± (2 % + 0,08 kVARH) ± (2 % + 0,8 kVARH) ± (2 % + 0,008 MVARH) Účiník rozsah měření 0... 1 Rozlišení 0,01 Přesnost ±0,04 Rozsah měření fázového úhlu -180° ... 180° Rozlišení 0,1 ° Přesnost ±1° Rozsah měření frekvence 45 Hz... 65 Hz Rozlišení 0,1 Hz Přesnost 0,1 Hz Obecné specifikace LCD displej s bodovou maticí 3,7 " (320 * 240 pixelů) s LED podsvícením Měřitelné elektrické veličiny AC v, AC a, činný výkon, zdánlivý výkon, činný výkon, Účiník, fázový úhel, síťová frekvence Rozsah měření napětí 10 v... 600 v AC, automatická volba rozsahu Rozsah měření proudu 0,2 a... 1200A AC, automatická / manuální volba rozsahu BEZPEČNOSTNÍ STUPEŇ IEC1010CAT III 600V Vstupní odpor AC v 10 MOhm Pracovní frekvence proudových kleští 40 Hz... Zkušební pracovní frekvence proudových kleští 45 Hz... 65 Hz Ochrana proti přetížení AC a AC v 720 v RMS 1300 a s proudovými kleštěmi Datová paměť SD karty Interval záznamu 2 sekundy ... 7200 sekund Funkce dataloggeru na SD kartě Výstup dat přes USB nebo RS232 v závislosti na spojovacím kabelu Provozní teplota: 0 °C 50 °C Okolní vlhkost< 80 % RH Napájení 8 x 1,5 v AA baterie, 9 v síťový adaptér Odběr proudu měřicího přístroje: 300 mA DC Proudové kleště 34 mA DC Maximální průměr vedení 50 mm Hmotnost Měřicí přístroj: 948 g (vč. Baterií) Kleště na měření proudu 467 g (vč. Kabelu) Rozměry měřicího přístroje: Proudové kleště 225 x 125 x 64 mm: 210 x 64 x 33 mm Svorky: 86 mm (vnější)

Kategorie produktu: síťový analyzátor

Kategorie měření: CAT III 600 V

Fázová detekce: Ano (integrovaný)

: bez certifikátu

Rozm.: (d x š x v) 225 x 125 x 64 mm

Hmotnost: 948 g

Vlastnosti: s funkcí záznamníku
vč. proudových kleští

Šířka: 125 mm

V: 64 mm

Délka: 225 mm

Ke stažení

List technických údajů

List technických údajů 2452550 PCE Instruments PCE-PA 8000 síťový analyzátor s funkcí záznamníku, vč. proudových kleští

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452550 PCE Instruments PCE-PA 8000 síťový analyzátor s funkcí záznamníku, vč. proudových kleští

Popis

Měřicí přístroj HVAC PCE-PA 8000 s pamětí na SD kartu, PC rozhraním s ampérmetrem PCE-PA 8000 je možné měřit a zaznamenávat výkon v jednom a třífázovém obvodu. Pomocí ampérmetru PCE-PA 8000 lze provádět dlouhodobá měření. Naměřené údaje uloží měřicí přístroj na zásuvnou SD kartu ve formátu XLS. Díky tomu můžete naměřená data pohodlně vyhodnocovat na počítači. Interval záznamu je volně volitelný od 2 do 7200 sekund. Měřič spotřeby energie musí být schopen provádět měření energie a určit účiník a fázový úhel. Proudové kleště analyzátoru výkonu PCE-PA 8000 lze použít pro průměr vodiče až 50 mm. Díky tomu se tento měřicí přístroj výborně hodí pro použití v energetické síti. Díky velkému displeji 3,7“ lze na jeden pohled číst všechny naměřené hodnoty. Tak je možná rychlá analýza aktuálních naměřených hodnot a zajišťuje přehled o proudu, napětí a odebíraném výkonu.
