PCE Instruments PCE-PA 8000-ICA síťový analyzátor Kalibrováno dle (ISO) 1fázové, 3fázové s funkcí záznamníku, vč. proudo

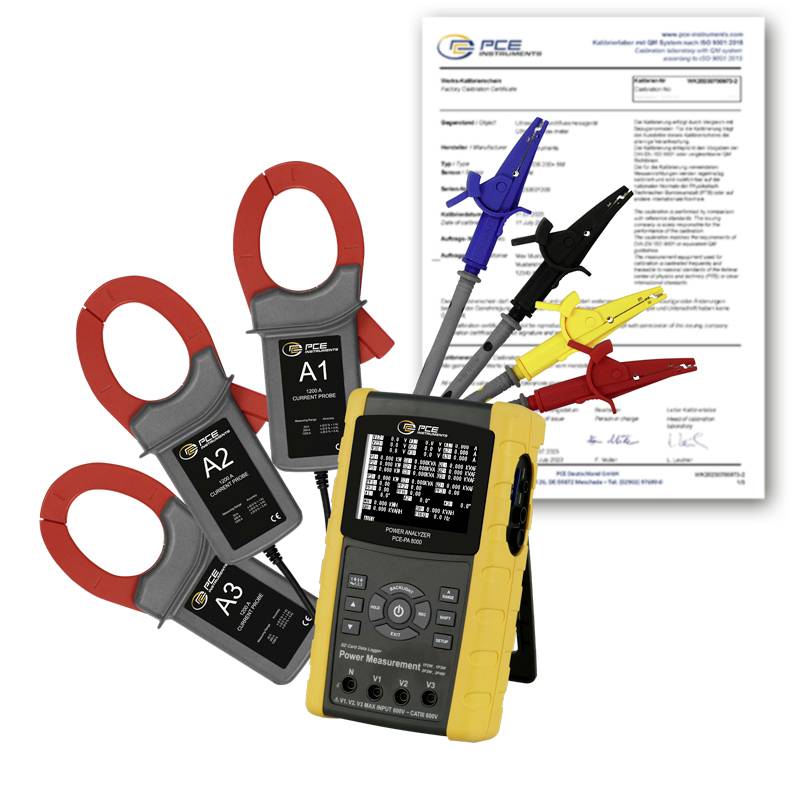

Přenosný měřič elektrického výkonu se třemi proudovými kleštěmi a testovacími vodiči, zobrazen s kalibrační listinou v pozadí.

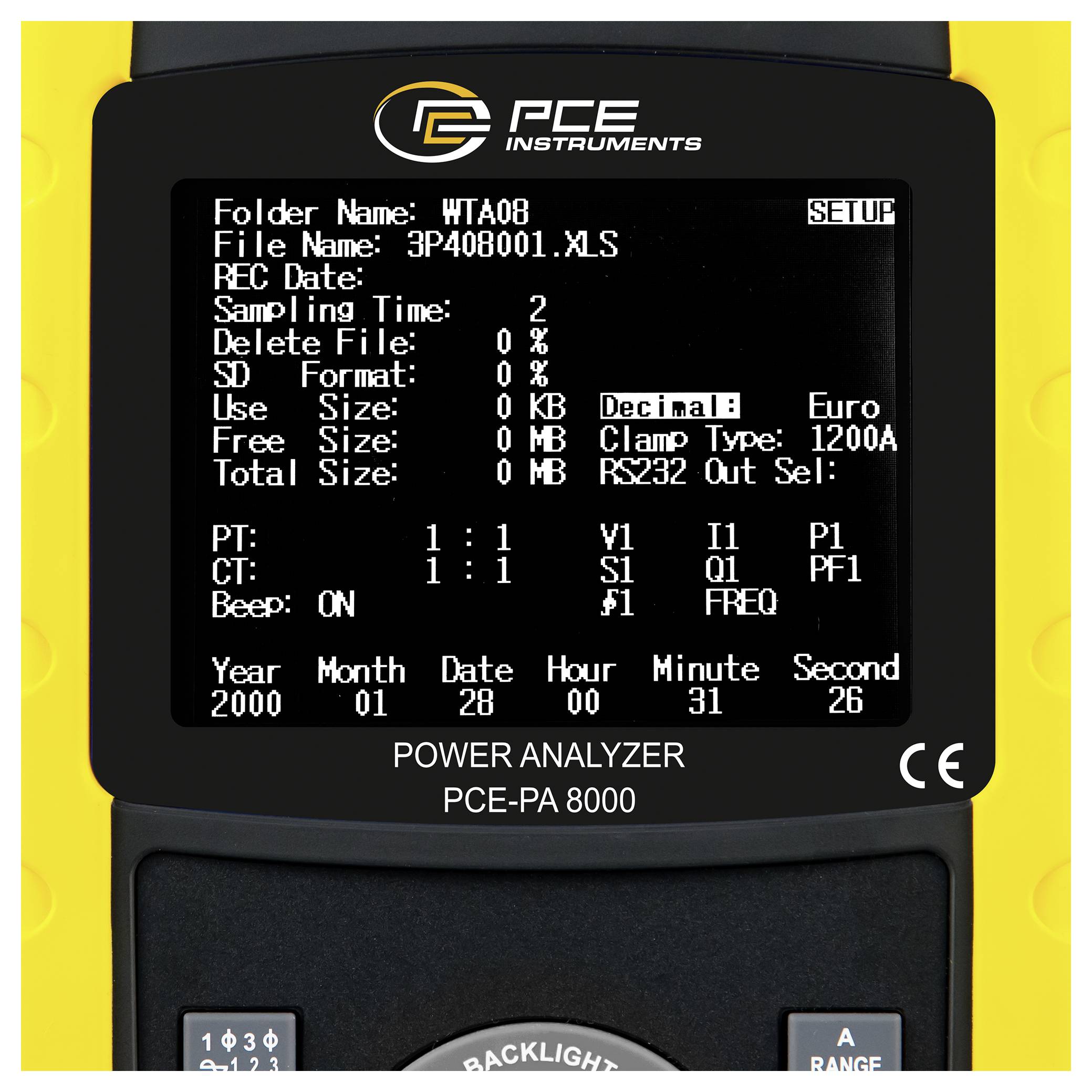

Přenosný analyzátor výkonu PCE s nabídkou nastavení zobrazující název souboru, dobu vzorkování, typ kleští a nastavení data/času.

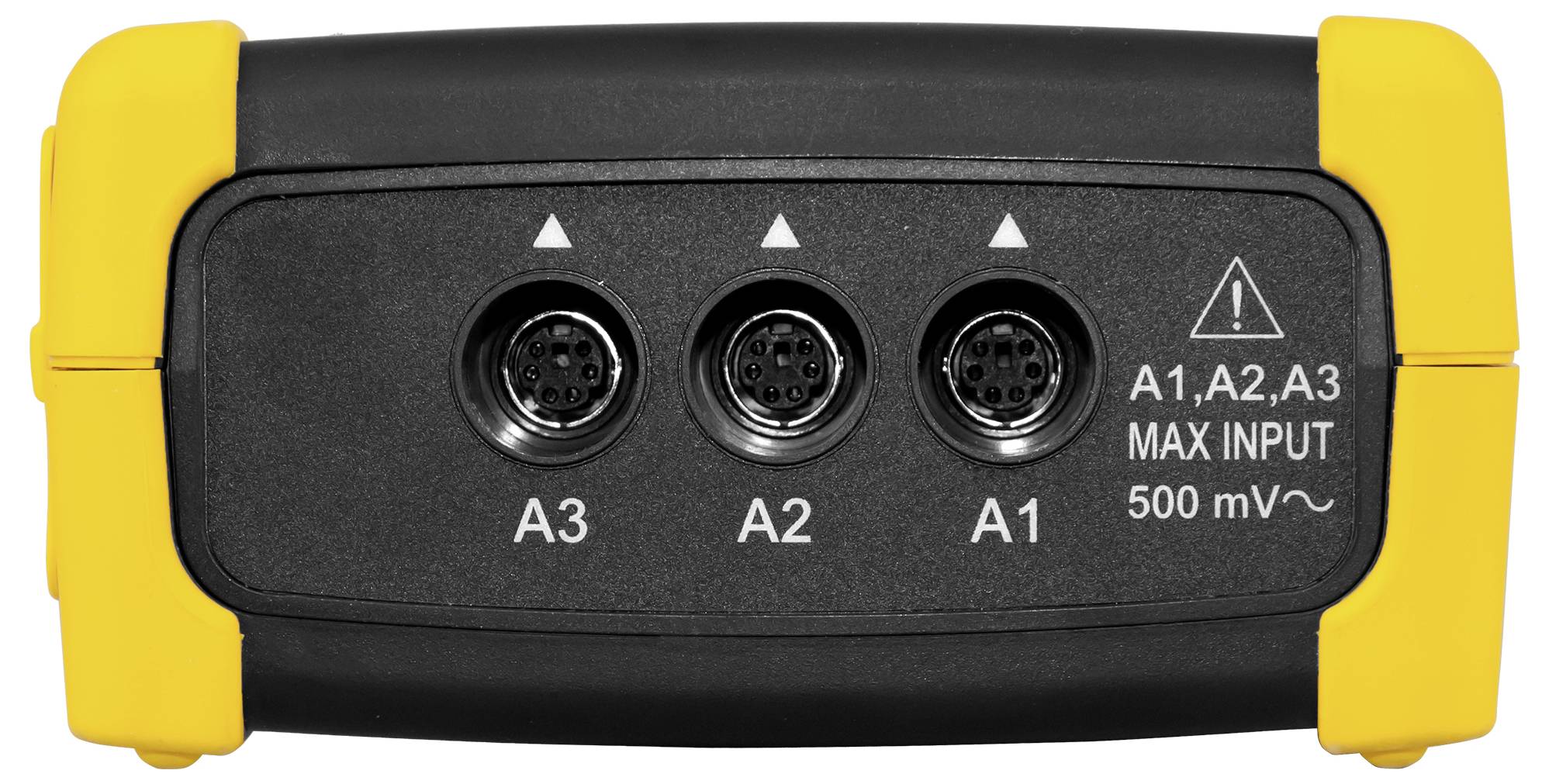

Přední panel elektrického zařízení se třemi kruhovými vstupními porty označenými A3, A2 a A1, plus varovný text „A1,A2,A3 MAX INPUT 500 mV~".

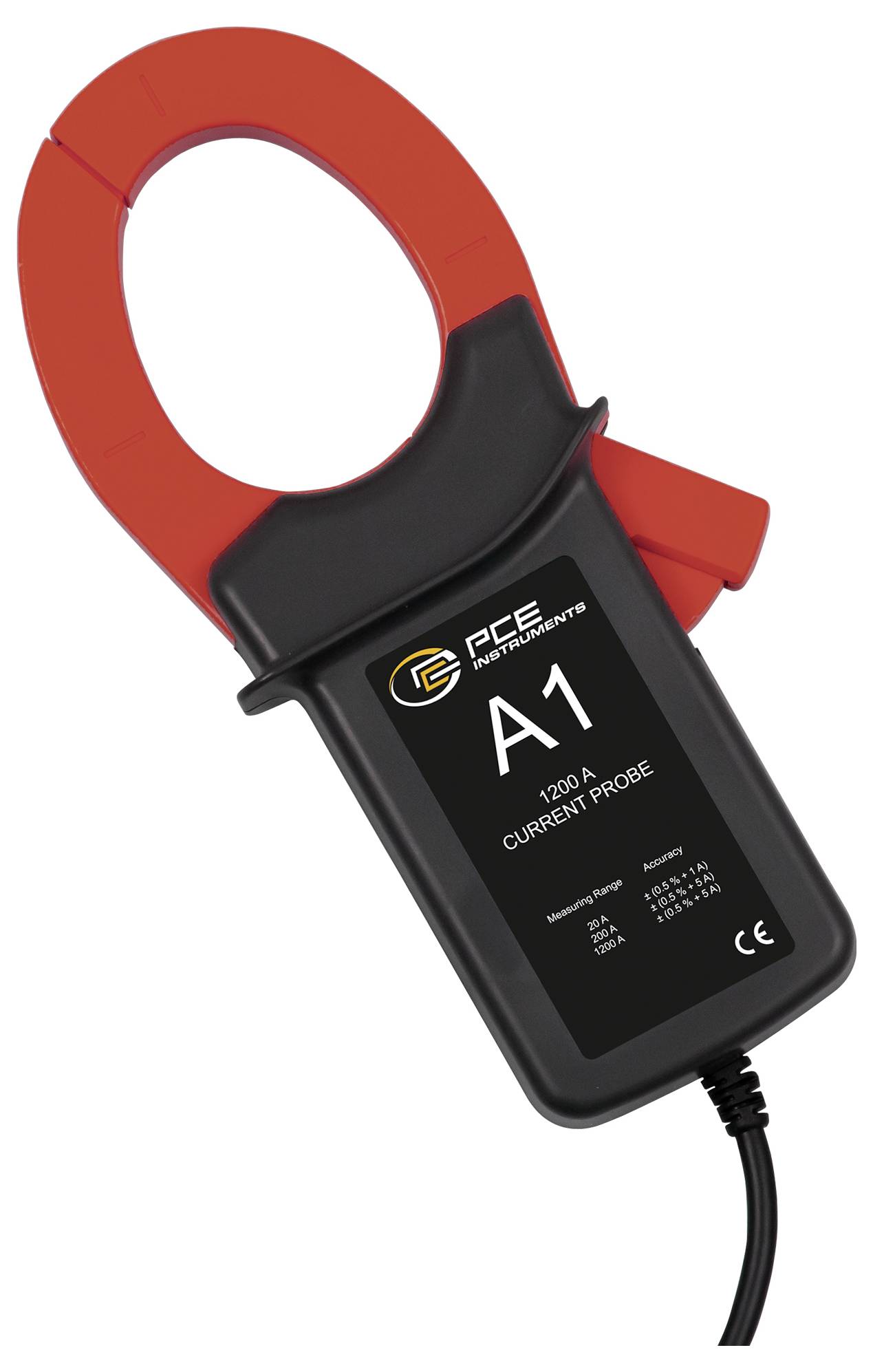

Kleštinový multimetr s červenými čelistmi a černým tělem označený 'A1', 'sonda proudu 1200 A', zobrazený na bílém pozadí.

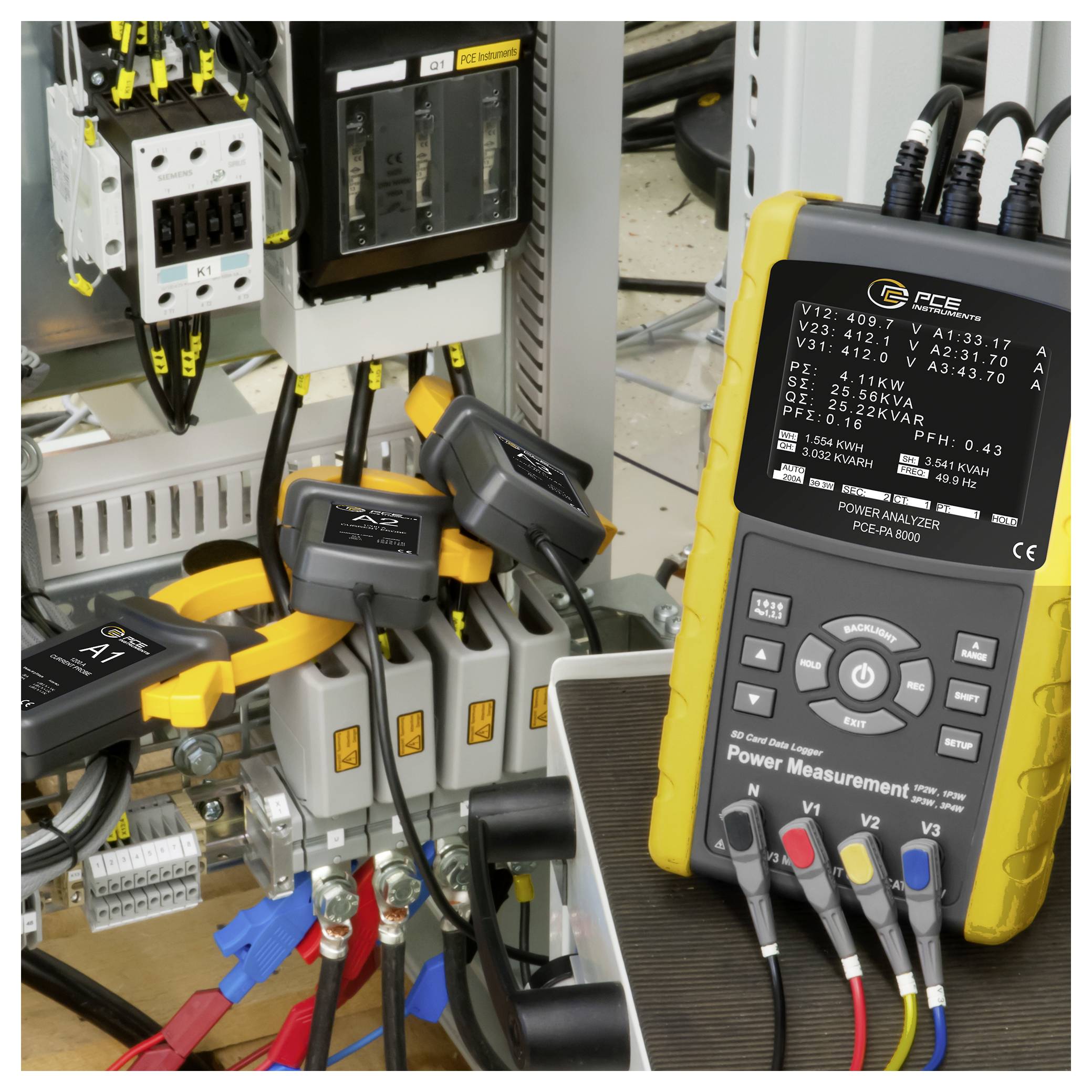

Přenosný analyzátor elektroenergie připojený k elektrickému rozvodu v rozvaděči, zobrazující napětí, proud a výkon na displeji.

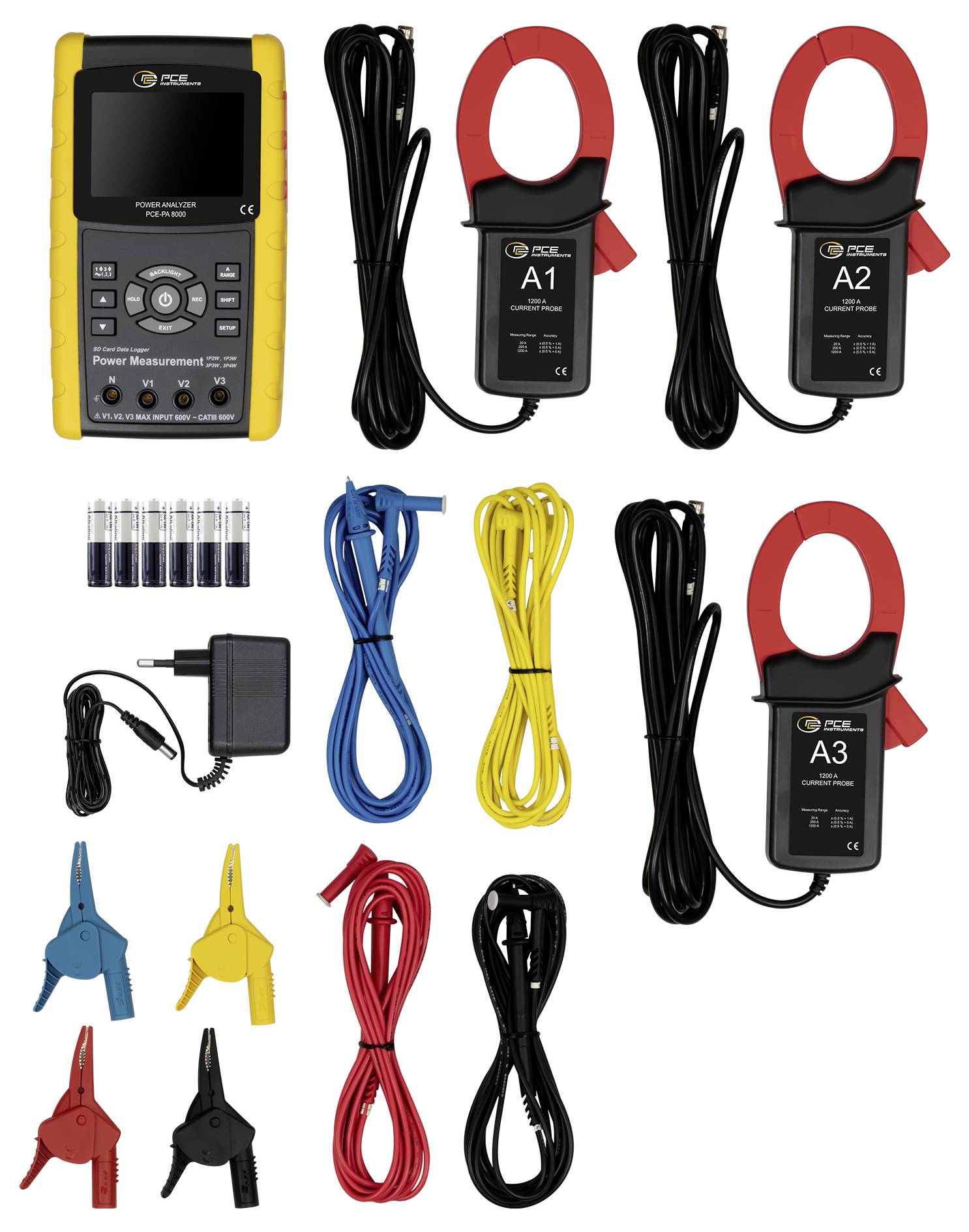

Přenosná sada pro měření výkonu s přenosným měřicím přístrojem, třemi svorenými senzory, testovacími vodiči, krokosvorkami, bateriemi a nabíječkou.

1/6

Dodatečné informace:

Datasheety: (PDF)

Doručení: Po 25. 1. 2027

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (51 891,74 Kč / kus)

51 891,74 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

3 PCE Instruments 3fázový měřič výkonu PCE-PA 8000-ICA

3 analýza fázového výkonu ve 3 fázích / 4 vodičových, 3 fáze / 3 vodiče, 1 fáze / 2 vodiče, 1 fáze / 3 vodičových sítích
Měření True RMS proudu a napětí
Měření činného, zdánlivého a jalového výkonu
Určení fázového úhlu a faktoru výkonnosti
Měření činné, zdánlivé a jalové energie
Měření napětí až do 600 v (AC)
Měření proudu až do 1200 a (AC)
Splňuje bezpečnostní normy IEC 1010 a CAT Cat III 600 V.
Zabudovaný kalendář s hodinami reálného času
Záznam naměřených hodnot na SD kartu
Data se ukládají pro komfortnější vyhodnocení a další použití jako Excel soubor
Měření li-Pol na PC pomocí volitelného datového kabelu
Velký 3,7" bodový displej
Vč. kalibračního certifikátu ISO

Technické parametry

Střídavé napětí AC
Rozsah měření 10... 600 V
Rozlišení: 0,1 V
Přesnost ± (0,5 % +0,5 v)
Přetížení 720 v RMS
Střídavý proud AC
Rozsah měření 0,2... 10 A
Rozlišení 0,001 A
Přesnost ± (0,5 % + 1 a)
Přetížení 1300 a s proudovými kleštěmi
Frekvenční rozsah 40... 1000 Hz
Střídavý proud AC
Rozsah měření 10... 20 A
Rozlišení 0,01 A
Přesnost ± (0,5 % + 1 a)
Frekvenční rozsah 40... 1000 Hz
Střídavý proud AC
Rozsah měření 0,2... | 100 A
Rozlišení 0,01 A
Přesnost ± (0,5 % +5 a)
Frekvenční rozsah 40... 1000 Hz
Střídavý proud AC
Rozsah měření 100... | 200 A
Rozlišení 0,1 mA
Přesnost ± (0,5 % +5 a)
Frekvenční rozsah 40... 1000 Hz
Střídavý proud AC
Rozsah měření 0,2... 1 000 A
Rozlišení 0,1 mA
Přesnost ± (0,5 % +5 a)
Frekvenční rozsah 40... 1000 Hz
Střídavý proud AC
Rozsah měření 1000... 1200 A
Rozlišení 1 A.
Přesnost ± (0,5 % +5 a)
Frekvenční rozsah 40... 1000 Hz
Činný výkon
Rozsah měření: 0 až 9,999 kW
Rozlišení 0,001 kW
Přesnost ± (1 % +0,008 kW)
Činný výkon
Rozsah měření 10 kW
Rozsah měření. 99,99 kW
Rozlišení 0,01 kW
Přesnost ± (1 % +0,08 kW)
Činný výkon
Rozsah měření 100... 999,9 kW
Rozlišení 0,1 kW
Přesnost ± (1 % +0,8 kW)
Činný výkon
Rozsah měření 1... 9,999 MW
Rozlišení 0,001 MW
Přesnost ± (1 % +0,008 MW)
Jalový výkon
Rozsah měření: 0 až 9,99 kVAR
Rozlišení 0,001 kVAR
Přesnost ± (1 % +0,008 kVAR)
Jalový výkon
Rozsah měření 10... 99,9 kVAR
Rozlišení 0,01 kVAR
Přesnost ± (1 % + 0,08 kVAR),
Jalový výkon
Rozsah měření 100... 999,9 kVAR
Rozlišení 0,1 kVAR
Přesnost ± (1 % + 0,8 kVAR)
Jalový výkon
Rozsah měření 1... 9,9 MAVAR
Rozlišení 0,001 MVAR
Přesnost ± (1 % +0,008 mVAR)
Fázový úhel
Rozsah měření -180... +180 °
Rozlišení: 0,1 °
Přesnost ±1 °
Zdánlivý výkon
Rozsah měření: 0 až 9,9 kVA
Rozlišení 0,001 kVA
Přesnost ± (1 % +0,008 kVA),
Zdánlivý výkon
Rozsah měření 10... 99,99 kVA
Rozlišení 0,01 kVA
Přesnost ± (1 % +0,08 kVA)
Zdánlivý výkon
Rozsah měření 100... 999,9 kVA
Rozlišení 0,1 kVA
Přesnost ± (1 % +0,8 kVA)
Zdánlivý výkon
Rozsah měření 1... 9,99 VA
Rozlišení 0,001 MVA
Přesnost ± (1 % + 0,008 MVA),
Faktor výkonu
Rozsah měření: 0 až 1
Rozlišení 0,01
Přesnost ±0,04
Činný výkon
Rozsah měření: 0 až 9,9 kWh
Rozlišení: 0,001 kWh
Přesnost ± (1 % +0,008 kWh),
Činný výkon
Rozsah měření 10... 99,9 kWh
Rozlišení: 0,01 kWh
Přesnost ± (1 % +0,08 kWh)
Činný výkon
Rozsah měření 100... 999,9 kWh
Rozlišení: 0,1 kWh
Přesnost ± (1 % +0,8 kWh),
Činný výkon
Rozsah měření 1... 9,99 MWh
Rozlišení 0,001 MWh
Přesnost ± (1 % +0,008 MWh),
Zdánlivá energie
Rozsah měření: 0 až 9,9 kVAh
Rozlišení 0,001 kVAh
Přesnost ± (1 % +0,008 kVAh)
Zdánlivá energie
Rozsah měření 10... 99,9 kVAh
Rozlišení 0,01 kVAh
Přesnost ± (1 % +0,08 kVAh)
Zdánlivá energie
Rozsah měření 100... 999,9 kVAh
Rozlišení 0,1 kVAh
Přesnost ± (1 % +0,8 kVAh)
Zdánlivá energie
Rozsah měření 1... 9,9 MV
Rozlišení 0,001 MVAH
Přesnost ± (1% +0,008 KVAH)
Jalová energie
Rozsah měření: 0 až 9,9 bez
Rozlišení 0,001 kvarh
Přesnost ± (1% +0,008 kVARH)
Jalová energie
Rozsah měření 10... 99,9 bez
Rozlišení 0,01 kvarh
Přesnost ± (1% + 0,08 kVARH)
Jalová energie
Rozsah měření 100... 999,9 bez
Rozlišení 0,1 kvarh
Přesnost ± (1% +0,8 kVARH)
Jalová energie
Rozsah měření 1... 9,99 mA VARH
Rozlišení 0,001 MVARH
Přesnost ± (1% +0,008 KVARH),
Měření frekvence
Rozsah měření 45... 65 Hz
Rozlišení 0,1 Hz
Přesnost 0,1 Hz
Obecné technické údaje
Funkce měření HOLD
Typ LCD displeje s osvětlením
Velikost displeje 3,7"
Paměť: SD karta,
Paměť 2 GB
Interval ukládání 2 s.
Interval ukládání až 120 min.
Rozhraní USB, RS232
Norma (normy) IEC 1010
Odběr proudu měřicí přístroj 300 mA DC
Odběr proudu z proudových kleští 34 mA DC
Maximální průměr vedení 50 mm
Bezpečnostní standard CAT Cat III 600 V.
Ochrana proti přetížení AC 720 v / proud AC 1300 a
Rozměry proudových kleští 210 x 85 x 33 mm
Automatická volba rozsahu měření, manuální
Jazyk menu: Angličtina (US), angličtina (GB)
Třída ochrany IP21
Napájení: 9V
Zástrčka typu zařízení s eurozástrčkou
8 baterií AA 1,5 v , alkalicko-manganové
Kapacita 3000 mAh
Provozní podmínky 0 … 50 °C, 0 ... 80 % RV
Podmínky skladování 0... 50 °C, 0 ... 80 % RV
Rozměry ( d x š x v) 225 x 125 x 64 mm
Hmotnost: 811,5 g.

Zástrčka: Ne

Kategorie produktu: síťový analyzátor

Kategorie měření: CAT III 600 V

Zobrazení: LCD

Fázová detekce: Ano (integrovaný)

Detekce ochranného vodiče: Ne

: ISO

Napájení: 9 V

Rozm.: (d x š x v) 225 x 125 x 64 mm

Hmotnost: 948 g

Možnost kalibrace: Vč. kalibračního certifikátu ISO

Druh měření: 1fázové
3fázové

Vlastnosti: s funkcí záznamníku
vč. proudových kleští

Šířka: 125 mm

V: 64 mm

Délka: 225 mm

Rozhraní: USB
RS-232

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3812650 PCE Instruments PCE-PA 8000-ICA síťový analyzátor Kalibrováno dle (ISO) 1fázové, 3fázové s funkcí záznamníku, vč. proudo

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812650 PCE Instruments PCE-PA 8000-ICA síťový analyzátor Kalibrováno dle (ISO) 1fázové, 3fázové s funkcí záznamníku, vč. proudo

Popis

Se 3-fázovým měřičem výkonu je možné měřit a zaznamenávat výkon v jednom a třífázovém obvodu. Pomocí 3-fázového měřiče výkonu lze provádět dlouhodobá měření. Naměřené údaje uloží měřicí přístroj na zásuvnou SD kartu ve formátu XLS. Díky tomu můžete naměřená data pohodlně vyhodnocovat na počítači. Interval záznamu je přitom od 2... Volně volitelné po 7200 sekundách.

Měřič spotřeby energie musí být schopen měřit spotřebu energie a určit účiník a fázový úhel. Proudové kleště pro 3fázové měřiče výkonu lze použít pro průměr vodiče až 3 mm. Díky tomu se tento měřicí přístroj výborně hodí pro použití v energetické síti. Díky velkému 3,7" displeji vidíte okamžitě všechny naměřené hodnoty. Tak je možná rychlá analýza aktuálních naměřených hodnot a zajišťuje přehled o proudu, napětí a odebíraném výkonu.
