PCE Instruments PCE-PA 7500-ICA síťový analyzátor Kalibrováno dle (ISO) 1fázové Měření spotřeby energie

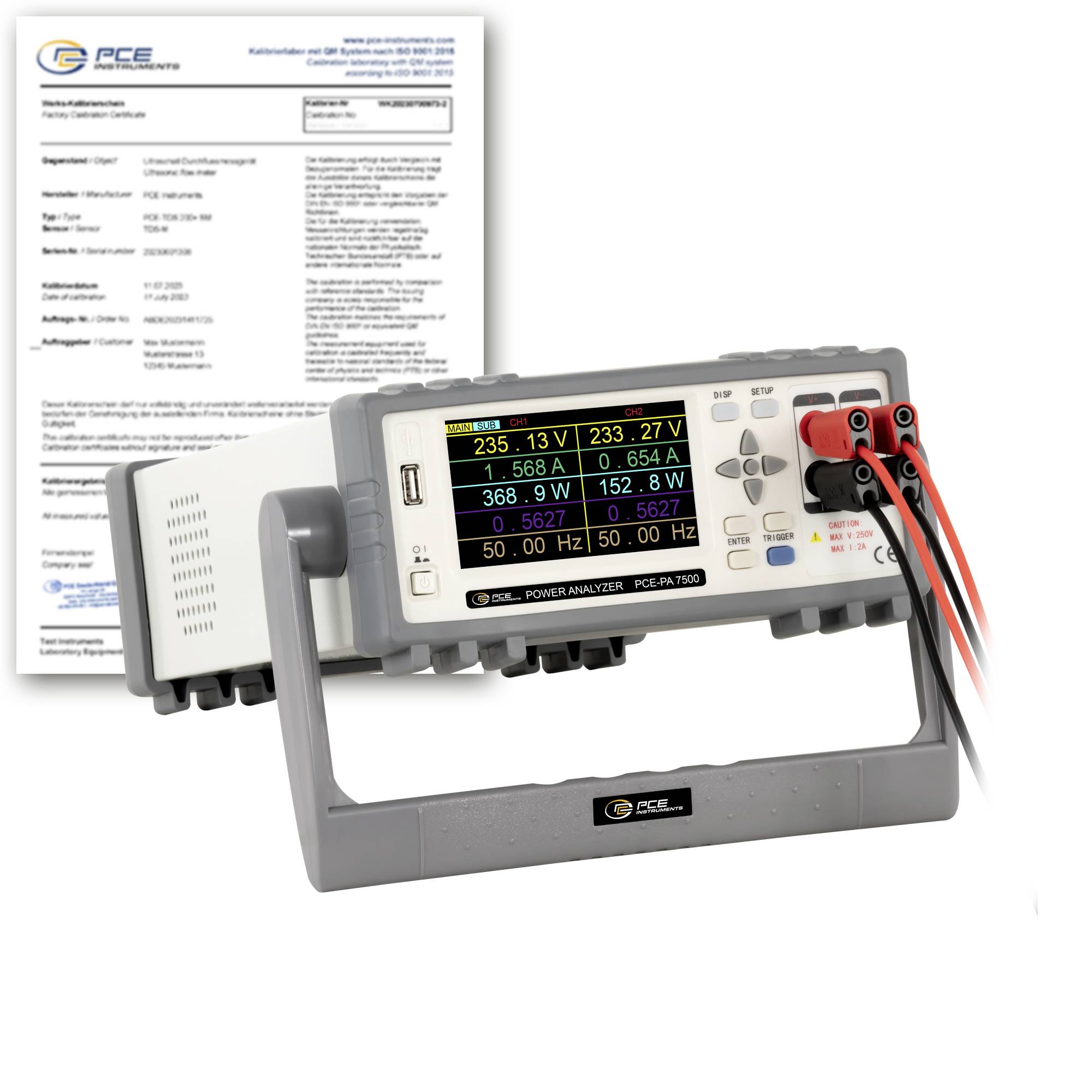

Souprava PCE analyzátoru výkonu s displejem zobrazujícím napětí, proud, výkon a čtení frekvence, plus certifikační dokument za ním.

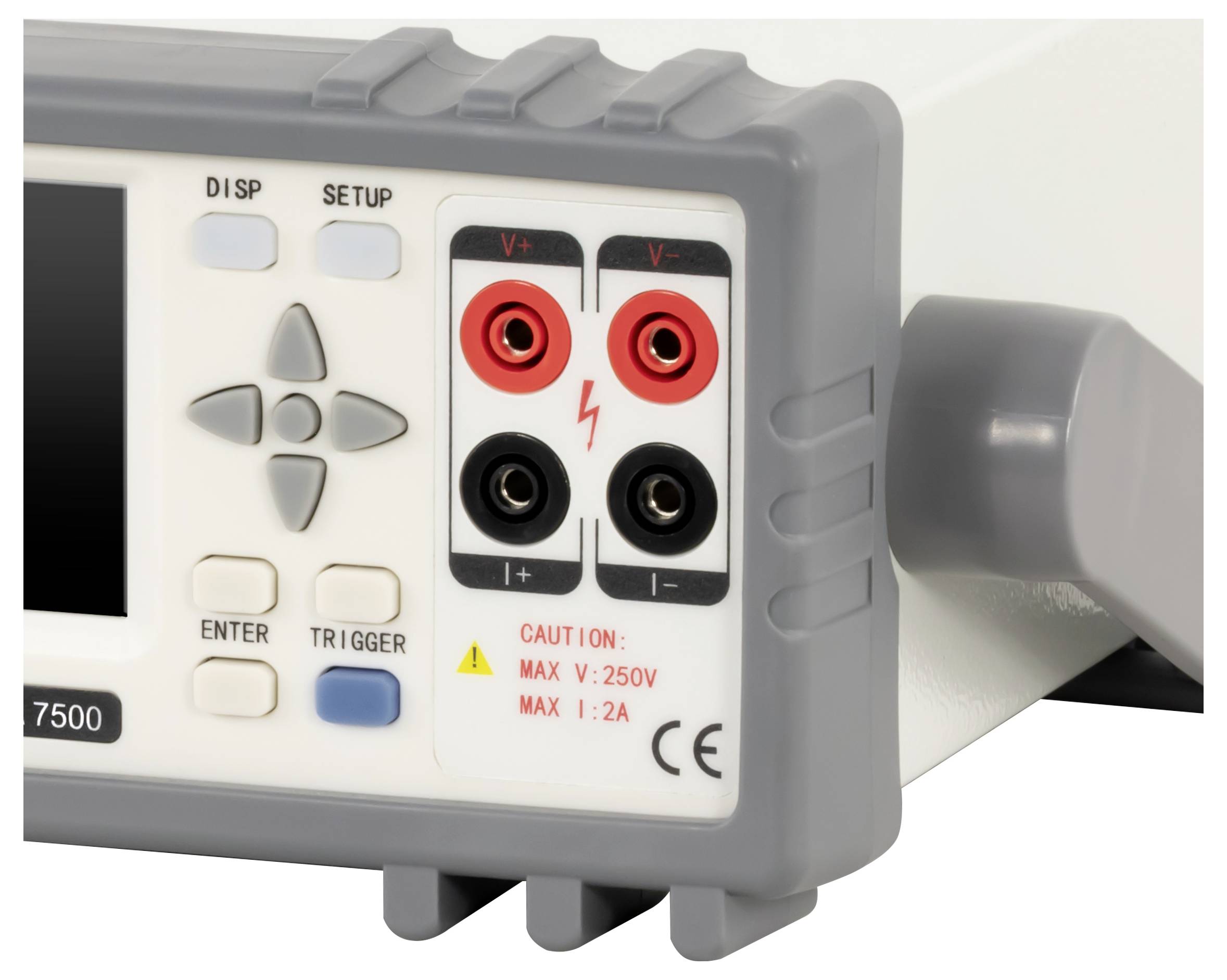

Detailní pohled na přední panel šedého elektronického zařízení s displejem, tlačítky a čtyřmi označenými vstupními zásuvkami označenými V+ a V-, plus varovný text.

Přední panel šedého elektronického testovacího zařízení se čtyřmi červeno/černými banánovými zásuvkami označenými V+ V- a I+ I-, plus portem RS232 a síťovým vstupem AC220V.

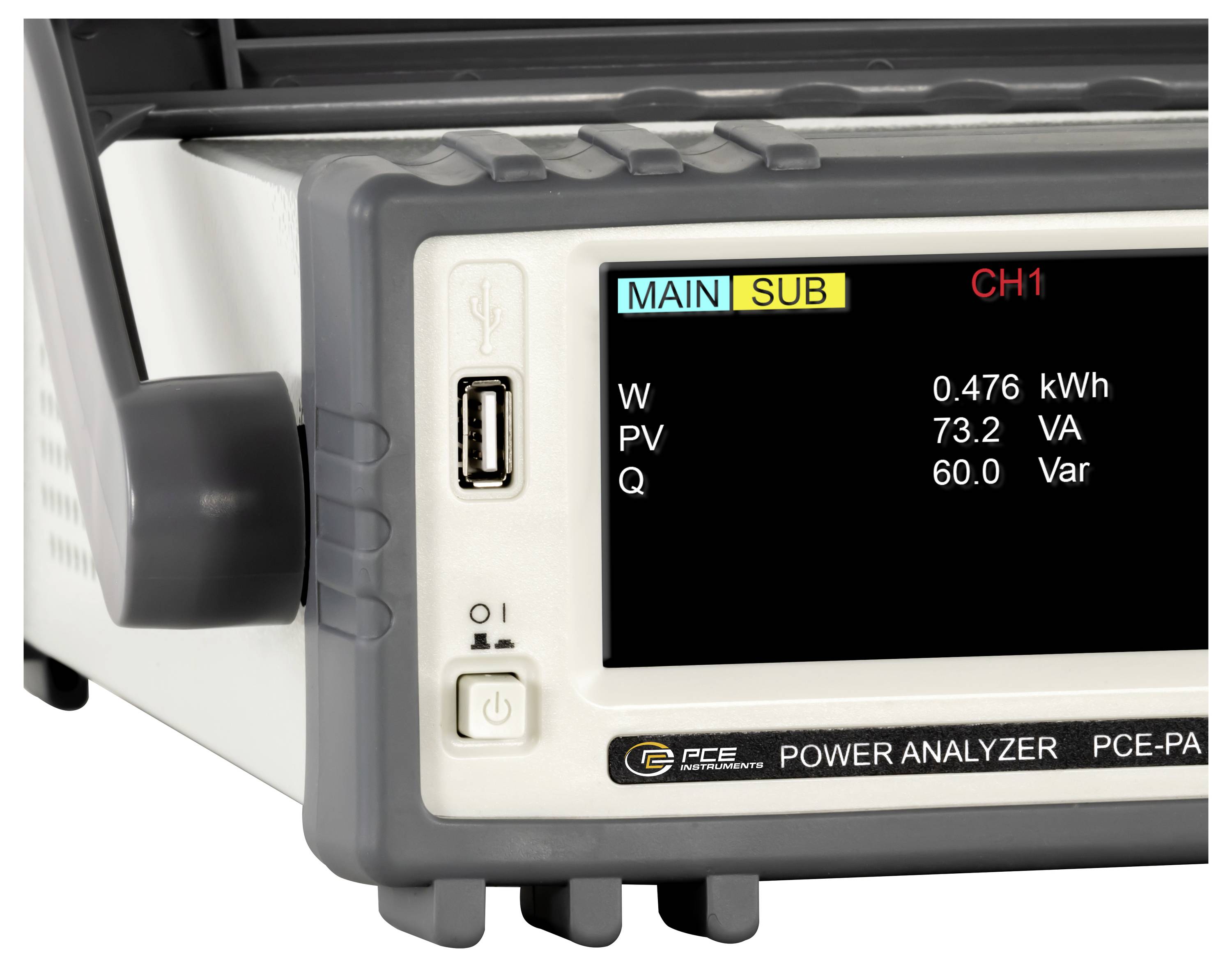

Zvětšený snímek displeje analizátoru výkonu PCE zobrazující kanál CH1 s údaji o energii, zdánlivém výkonu a jallovém výkonu: W 0,476 kWh, PV 73,2 VA, Q 60,0 Var.

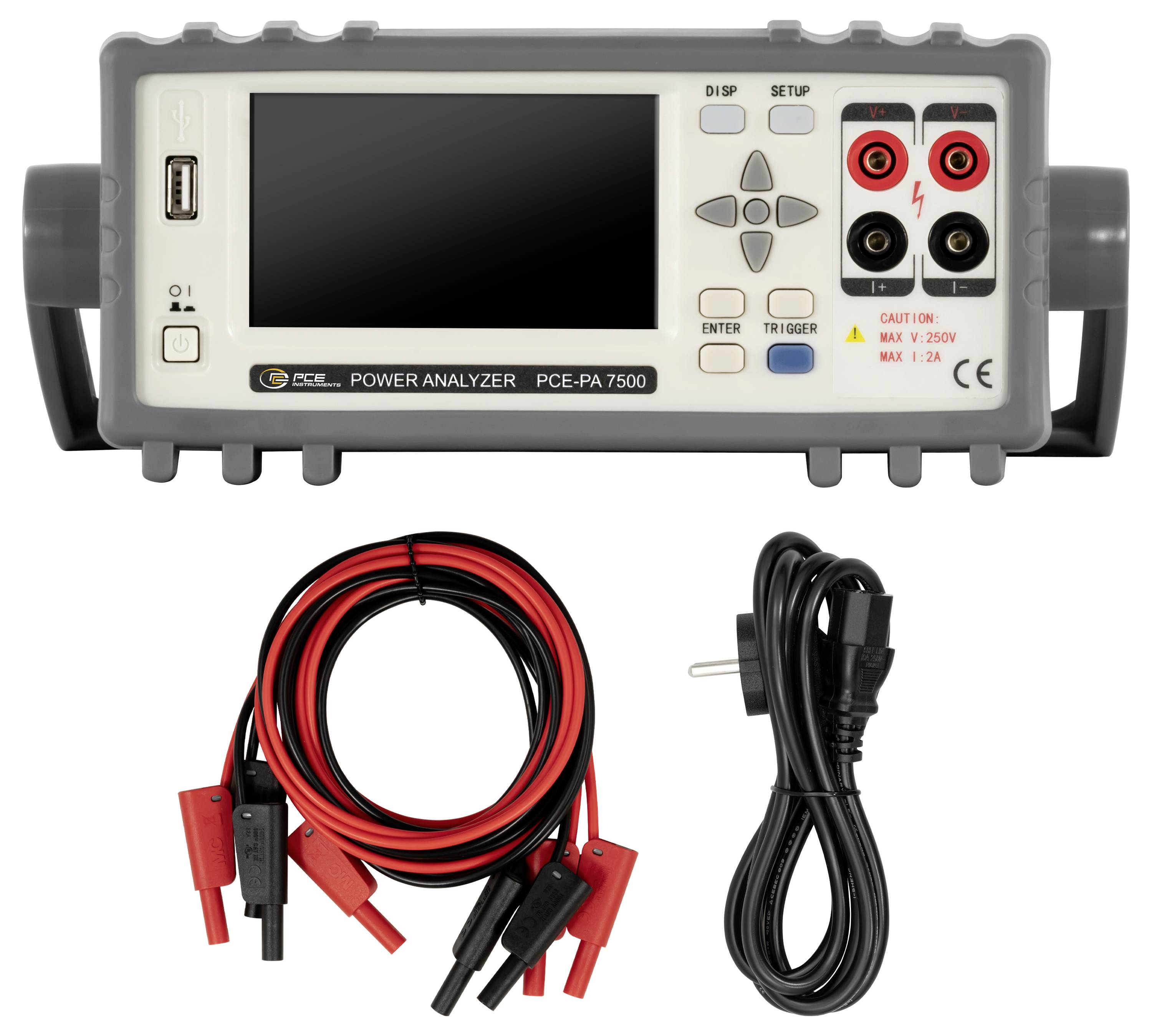

Analyzátor výkonu s displejem a ovládacími tlačítky, zobrazený s červenými/černými testovacími vodiči a napájecím kabelem.

1/5

Dodatečné informace:

Datasheety: (PDF)

Doručení: Čt 10. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (40 172,73 Kč / kus)

40 172,73 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Přístroj pro měření výkonu PCE-PA 7500-ICA PCE Instruments

Rozsah měření výkonu: 0,1... 5000 W
Rozsah měření proudu: 0,001... 20 A AC
Frekvence, účiník, energie
Přesnost: ± (04 % v.MW. 0,1)
2 vstupní kanály
Barevný displej
Vč. kalibračního certifikátu ISO

Technické parametry

Střídavé napětí AC
Rozsah měření 2... 90 AŽ 250 V
Rozlišení: 0,01 V
Přesnost ± (0,4 % v.MW. 0,1)
Střídavý proud AC
Rozsah měření 0,001... 20 A
Rozlišení 0,001 A
Přesnost ± (0,4 % v.MW. 0,1)
Činný výkon
Rozsah měření 0,1... 5000 W
Rozlišení 0,1 W
Přesnost ± (0,4 % v.MW. 0,1)
Faktor výkonu
Rozsah měření 0,001... 1
Rozlišení ,0,0001
Obecné technické údaje
Počet měřicích kanálů 3
Délka kabelu 2 m
Frekvence 10... 100 Hz
Displej s barevným TFT displejem
Velikost displeje 4,3"
Metoda měření TRMS
Interval měření od 0,1 s.
Interval měření až 5 s.
Jazyk menu: Angličtina (US), čínština, angličtina (GB)
Stupeň krytí (přístroj) IP20
Napájení 100... 240 V/AC
Typ zástrčky IEC
Provozní podmínky 0 … 40 °C, 0 ... 93 % RV
Podmínky skladování 0... 55 °C, 0 ... 93 % RV
Rozměry ( d x š x v) 355 x 265 x 110 mm
Hmotnost 2870 g

Zástrčka: IEC kabel

Kategorie produktu: síťový analyzátor

Kategorie měření: CAT II 300 V

Zobrazení: 4,3" barevný TFT displej

Fázová detekce: Ne/ne

Detekce ochranného vodiče: Ne

: ISO

Rozm.: (d x š x v) 355 x 265 x 110 mm

Hmotnost: 2870 g

Možnost kalibrace: Vč. kalibračního certifikátu ISO

Druh měření: 1fázové

Vlastnosti: Měření spotřeby energie

Šířka: 265 mm

V: 110 mm

Délka: 355 mm

Rozhraní: banánkový konektor
bezpečnostní banánek

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3812649 PCE Instruments PCE-PA 7500-ICA síťový analyzátor Kalibrováno dle (ISO) 1fázové Měření spotřeby energie

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812649 PCE Instruments PCE-PA 7500-ICA síťový analyzátor Kalibrováno dle (ISO) 1fázové Měření spotřeby energie

Popis

Přístroj pro měření výkonu slouží k přesnému měření a analýze parametrů, jako je spotřeba a kvalita výkonu. Měřič výkonu má 2 vstupní kanály pro měření napětí, proudu, činného výkonu, účiníku, frekvence a spotřeby energie v kWh. Kromě barevného displeje má přístroj pro měření výkonu až 2 a navíc vstupní zásuvky. Rozsah měření 0,1... 5000 W umožňuje měření výkonu pro mnoho spotřebičů v průmyslu a řemeslné výrobě. Měřič výkonu má rozsah měření proudu 0,001... 20 a AC s rozlišením 1 mA.

Při nastavení měřiče výkonu je možné nastavit hodnotu alarmu pro hodnotu výkonu a proudu, při překročení je však varována akustickou výstrahou. Měřič výkonu je dodáván s 4 bezpečnostními měřicími kabely, měřicí zásuvky jsou chráněny proti zasažení elektrickým proudem, aby uživatel mohl bezpečně měřit. Měřič výkonu lze díky nastavitelnému stojánku použít v laboratořích i v průmyslových prostředích.

Tento text byl přeložen strojově.
