PCE Instruments PCE-MO 3001-ICA ohmmetr Kalibrováno dle (ISO) 200 Ω

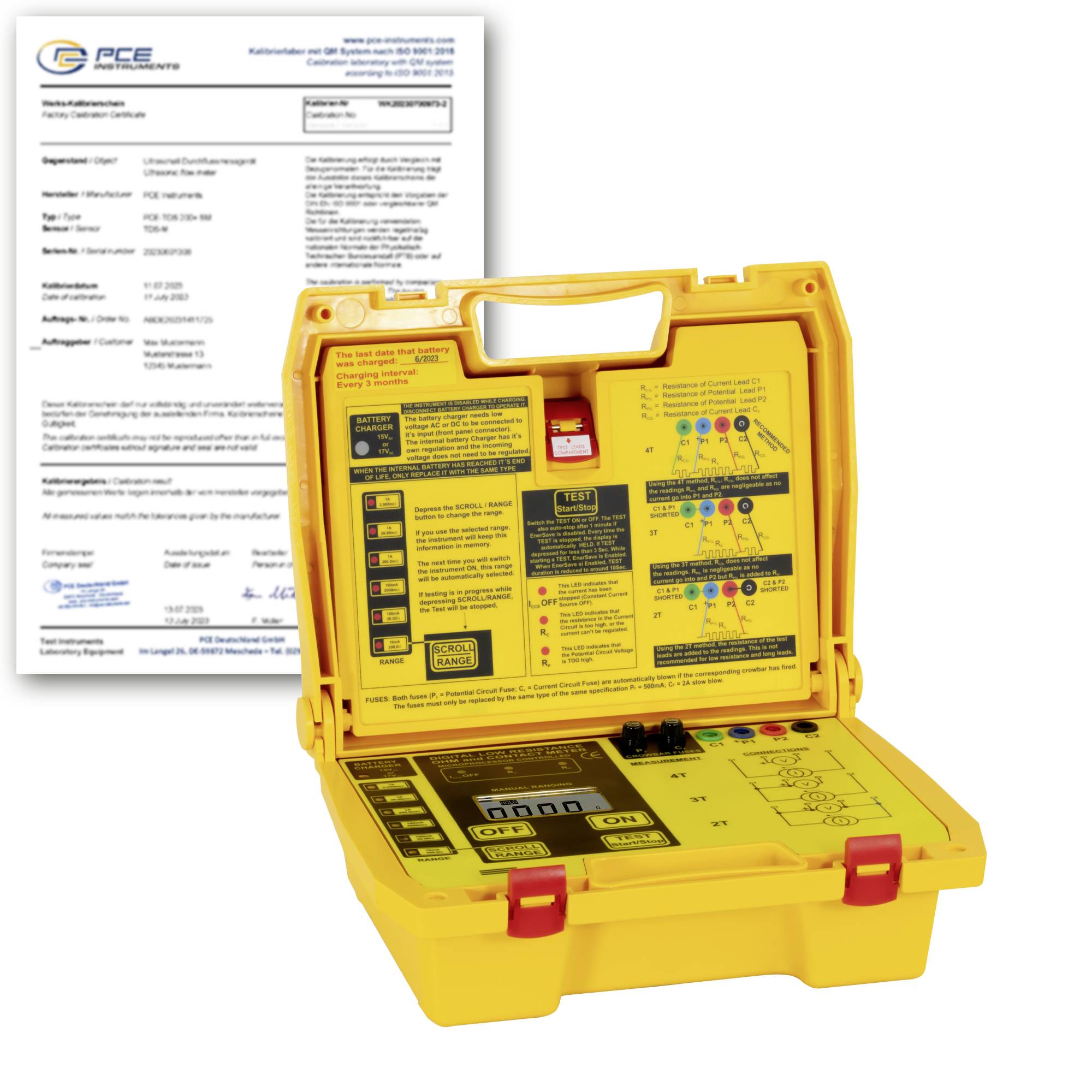

Žlutý kufřík pro elektrické testování s instruktážními štítky, zobrazený s kalibrační listinou v pozadí.

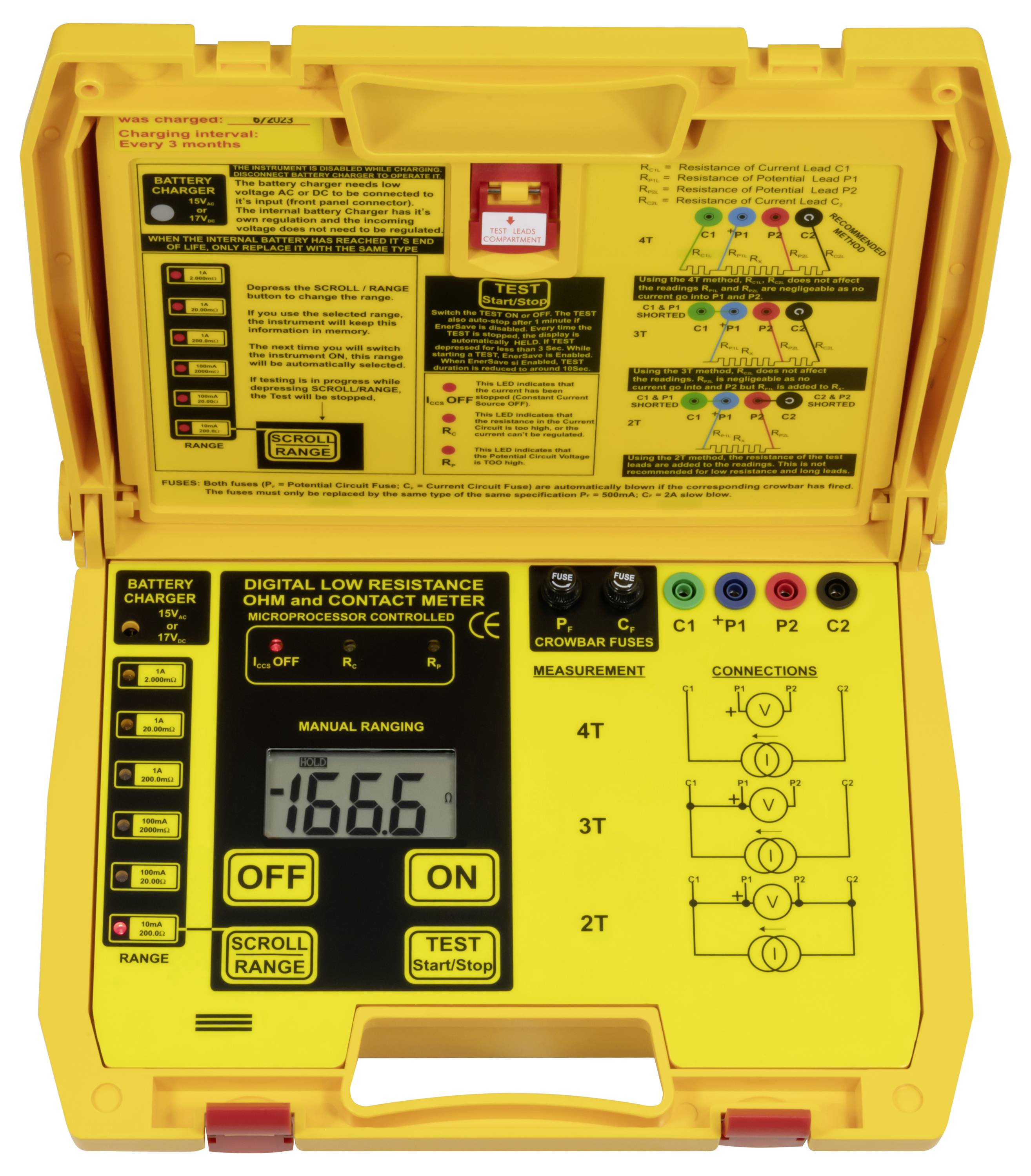

Žlutá přenosná nabíječka baterií a digitální ohmmetr s nízkým odporem/měřičem kontaktu s LCD displejem, tlačítky ON/OFF a TEST, konektory a zapojovací schémata.

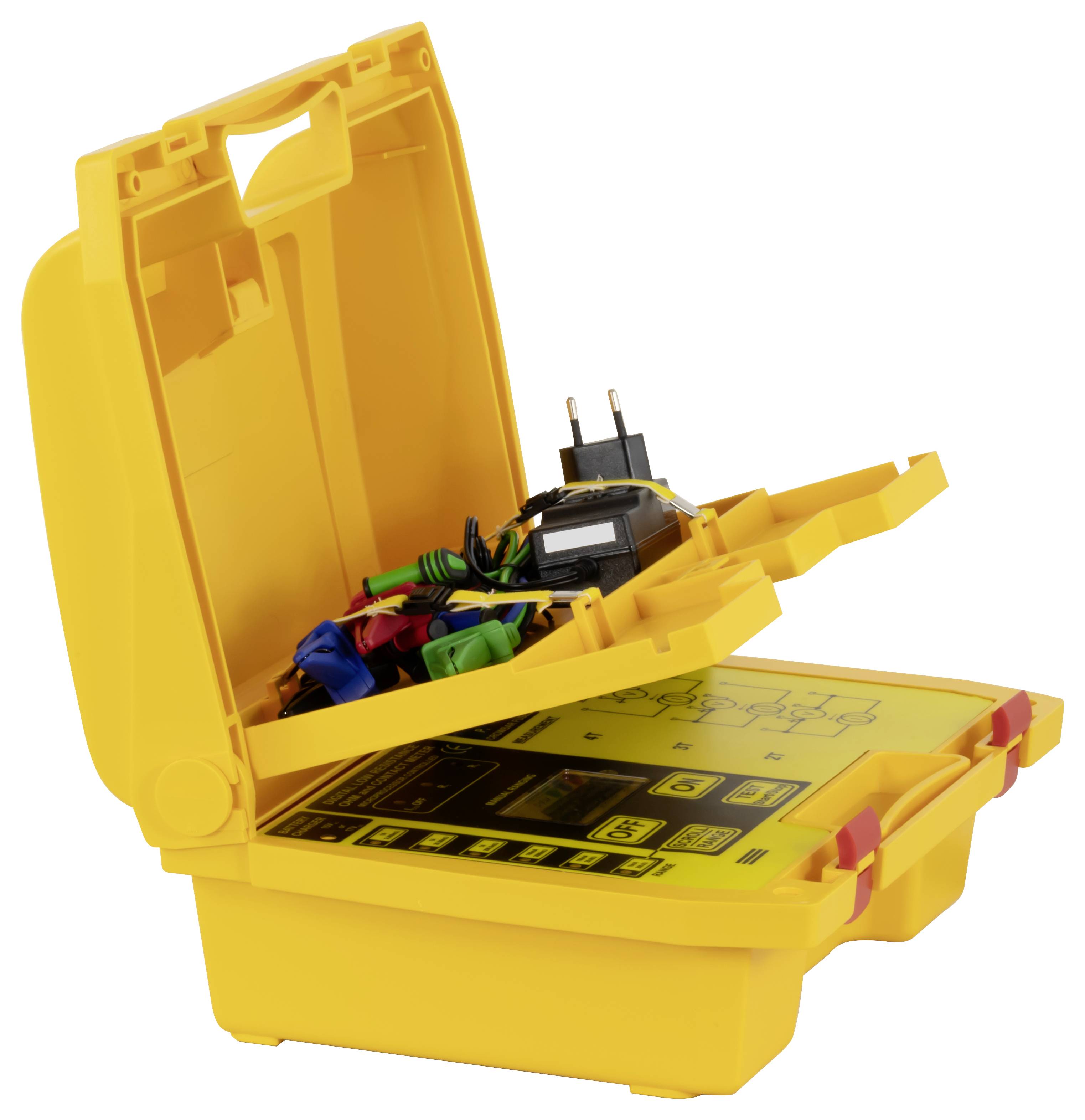

Otevřená žlutá pevná taška obsahující elektrický tester a kabely s viditelným ovládacím panelem uvnitř.

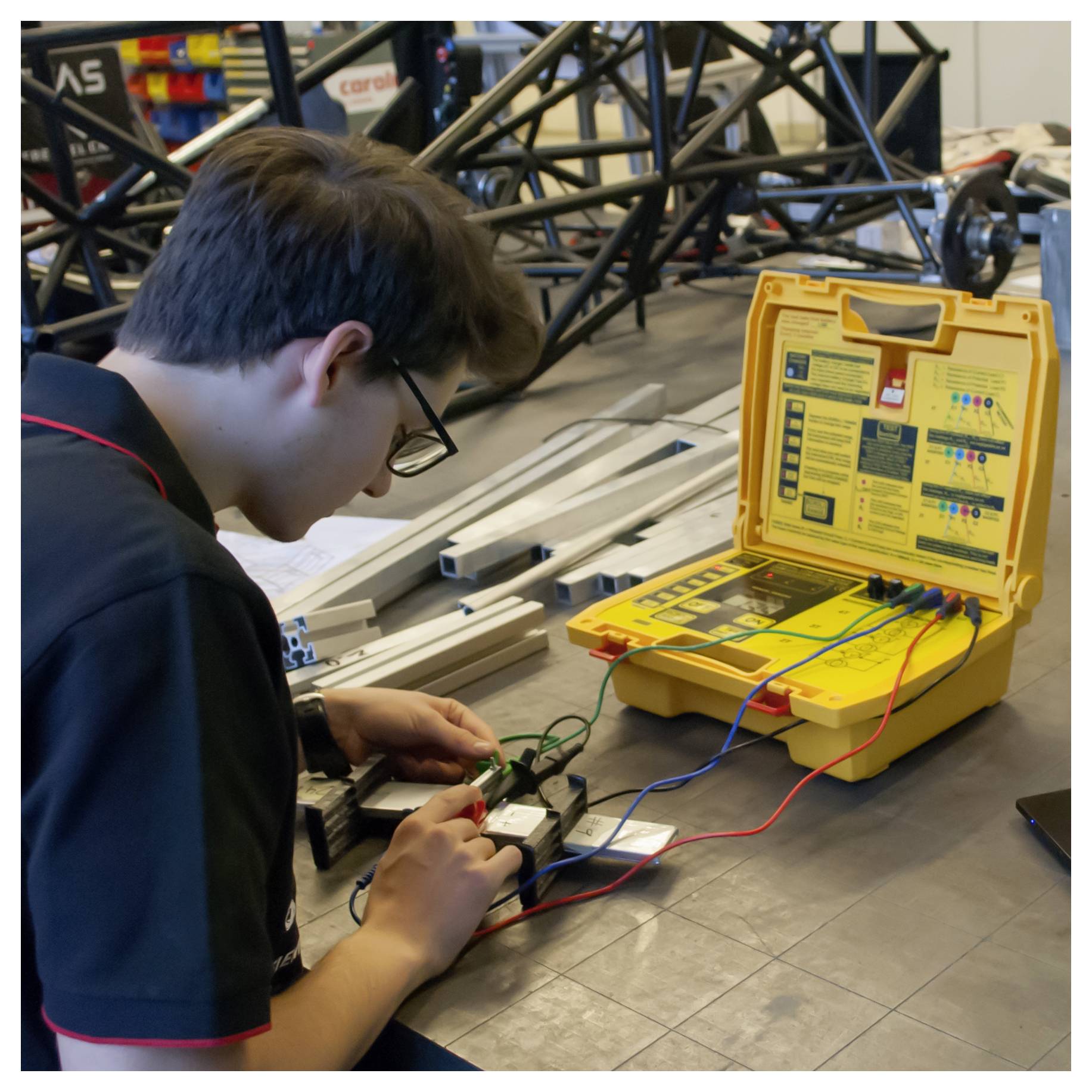

Technik testující elektroniku se žlutou diagnostickou taškou a kabely na pracovní desce vedle rámu podvozku.

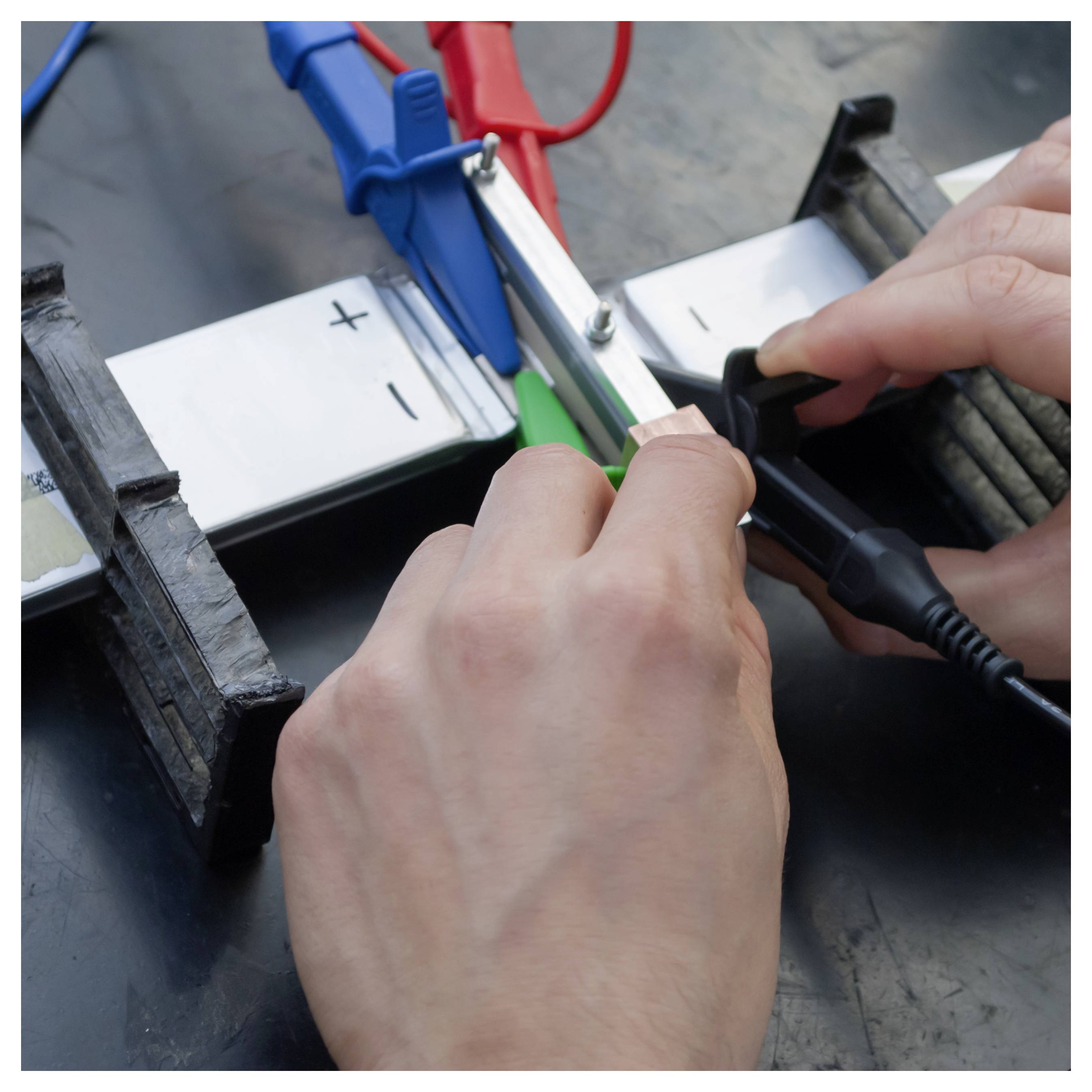

Ruce připojují přídavné kabely k autobaterii, přičemž červený kabel připojují na kladný pól a černý kabel na záporný pól.

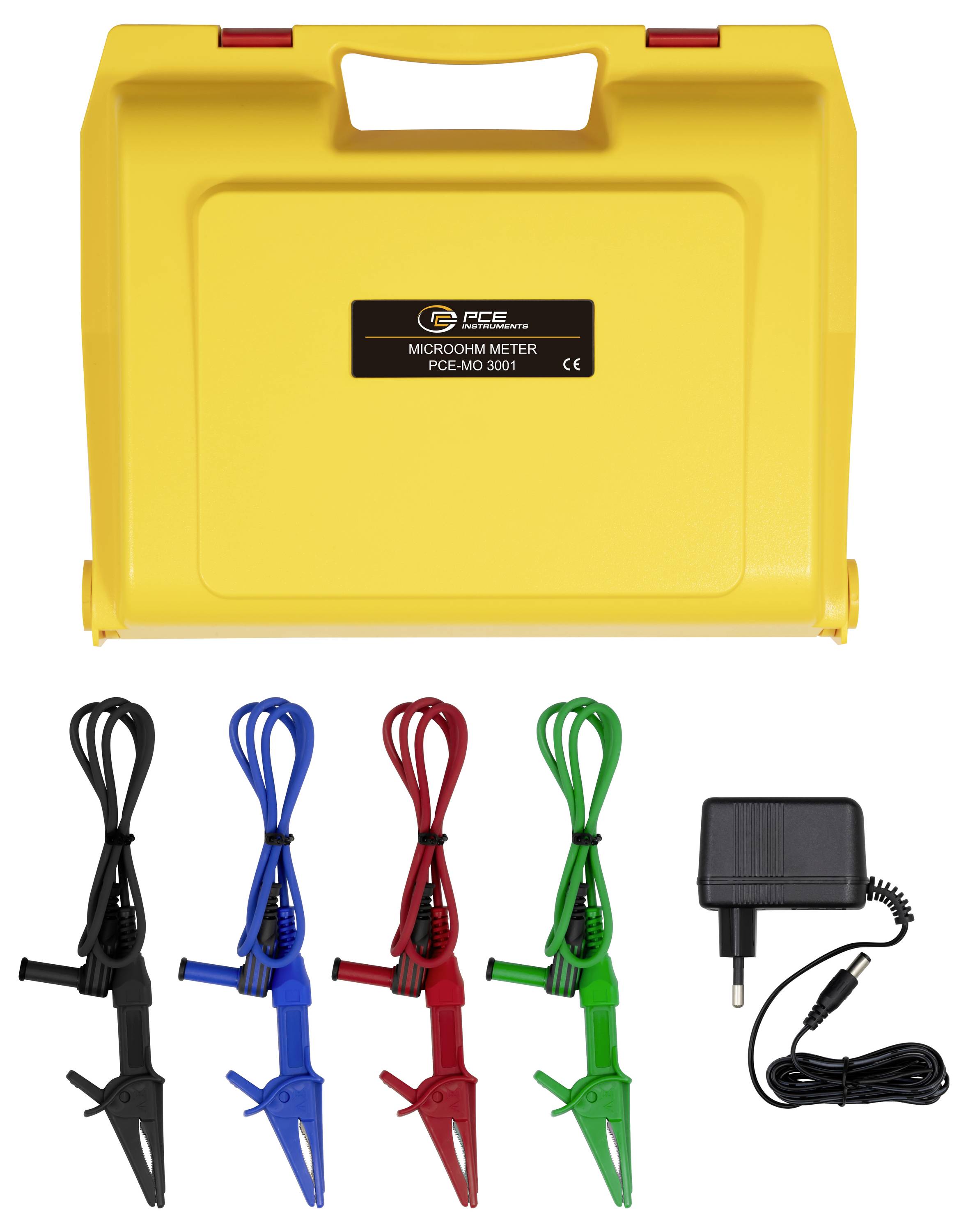

Žlutý tvrdý přepravní kufr označený „PCE" se čtyřmi barevnými svorkovými sondy a černým napájecím adaptérem, pravděpodobně sada mikro-ohmmetru.

1/6

Dodatečné informace:

Datasheety: (PDF)

Doručení: Čt 10. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (46 070,25 Kč / kus)

46 070,25 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Mikroohmmetr PCE-MO s 3001-ICA PCE Instruments

Měření se čtyřmi vodiči
6 volitelných rozsahů měření
3 různé zkušební proudy s ochranou proti přehřátí
Pojistky na vstupech proti příliš vysokým tokům
Velký LCD displej
max. Proud je 1 A.
Funkce Auto Hold a Auto Off
odolná a kompaktní
Bezpečnost: EN 61010-1
Vč. kalibračního certifikátu ISO

Technické parametry

Resistor
Rozsah měření: 0 až 2 mΩ
Rozlišení 1 µΩ
Přesnost ± (5 % v.MW. 5 až +5 číslic)
Resistor
Rozsah měření: 0 až 20 mΩ
Rozlišení 10 µΩ
Přesnost ± (4 % v.MW. 4 000 digitů)
Resistor
Rozsah měření: 0 až 200 mΩ
Rozlišení 100 µΩ
Přesnost ± (4 % v.MW. 4 000 digitů)
Resistor
Rozsah měření: 0 až 2000 mΩ
Rozlišení 1 mΩ
Přesnost ± (3 % v-MW. 4 000 digitů)
Resistor
Rozsah měření 0 Ω... 20000 mΩ
Rozlišení 10 mΩ
Přesnost ± (2 % v.MW. 4 až +4 digitů)
Resistor
Rozsah měření 0 Ω... 200 mΩ
Rozlišení 100 mΩ
Přesnost ± (2 % v.MW. 4 až +4 digitů)
Obecné technické údaje
Displej typ LCD
Norma EN 61010-1
Reakční doba: 1 s.
Pouzdra z ABS (akrylonitril-butadien-styrenové kopolymery)
Metoda měření 4 vodičů - metoda měření mΩ, metoda 3 vodičů, metoda 2 vodičů
Zkušební proud 10 mA: 200 Ω, 100 mA: 20 Ω / 2 Ω, 1 a: 200 mΩ / 20 mΩ / 2 mΩ, přesnost: ± 1,5 mA: ± 2,0 %, 3,0 mA: ± %
Pojistka(y) proudu: 2 A / 250 v, napětí: 500 mA / 250 V.
Jazyk menu: Angličtina (US), angličtina (GB)
Stupeň krytí (přístroj) IP20
Napájení 12 v, 2,3 Ah
Typ zástrčky: Zástrčka s ochranným kontaktem
Provozní podmínky -15 … 55 °C, 0 ... 80 % RV
Skladovací podmínky -20... 70 °C, 0 ... 80 % RV
Rozměry ( d x š x v) 330 x 260 x 160 mm
Hmotnost 3800 g

Kategorie produktu: ohmmetr

Měřicí funkce: odpor
odpor při průchodu

: ISO

Rozsah měření odporu: 20 mΩ - 200 Ω

: IP20

Napájení: 250 V

Rozm.: (d x š x v) 330 x 260 x 160 mm

Hmotnost: 3.8 kg

Displej: digitální (LCD)

Izolační odpor (max.): 200 Ω

Možnost kalibrace: Vč. kalibračního certifikátu ISO

Šířka: 260 mm

V: 160 mm

Délka: 330 mm

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3812634 PCE Instruments PCE-MO 3001-ICA ohmmetr Kalibrováno dle (ISO) 200 Ω

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812634 PCE Instruments PCE-MO 3001-ICA ohmmetr Kalibrováno dle (ISO) 200 Ω

Popis

Mikroohmmetr je určen pro měření odporu ve velmi nízkých oblastech. Tento mikroohmmetr používá 4-vodičový postup měření pro vyloučení chyb měření z měřicích kabelů. Pomocí dvou měřicích kabelů protéká tento přístroj pomocí zdroje konstantního proudu přes měřený objekt. Pokles napětí je měřen pomocí dvou dalších vedení.

Protože tento mikroohmmetr poskytuje 6 různých rozsahů měření se třemi různými měřicími proudy, lze v širokém rozsahu měření dosáhnout přesných výsledků. Díky měřenému proudu až 1 a jsou přesně určeny i velmi nízké odpory. Mikroohmmetr vyvážený jako přenosný kufr a vybavený interním akumulátorem je vhodný pro mobilní použití. Měřicí kabely jsou umístěny v kufříku, was usnadňuje přepravu. Další výhody tohoto přístroje jsou velký LCD displej a velká tlačítka, které zajišťují was pronmnnnnmnnnnmnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn Interní ochranný obvod zabraňuje přehřátí mikrometru.

Typické oblasti použití mikroohmmetru jsou: Např. měření odporu cívek a generátorů, jakož i odporu kontaktů spínačů a relé, ale také zkoušky průchodnosti na systémech kroužkových autobusů. Mikroohmmetr se dodává vždy s tovární kalibrací. Jako volitelné příslušenství může být tento měřicí přístroj také kalibrován v laboratoři a vybaven certifikátem podle ISO.
