PCE Instruments PCE-MFM 3800-ICA Přístroj pro měření magnetického pole s funkcí datového záznamníku
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (44 415,00 Kč / kus)
44 415,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Měřič PCE Instruments magnetického pole PCE-MFM 3800-ICA
- Výměnný systém senzorů (transversální, axiální Axial)
- Magnetické pole AC a DC
- Přesnost 0... 2400 MT: ± 1 % v. MW.
- Přesnost 2400... 3500 MT: ± 3 % v. MW.
- Měření frekvence
- Měření teploty
- Jednotky: MT, G, a/cm, kA/m, OE, WB /m²
- 2,8" barevný TFT displej
- Datalogger: 100 řad měření vždy s až 21.000 body měření
- Bezplatný PC software pro vyhodnocení, živé měření a export (.pdf a .csv)
- Vč. kalibračního certifikátu ISO
Technické parametry
- Magnetické pole AC
- Rozsah měření 10... 3500 MT
- Rozlišení 0,01 MT
- Přesnost 0 … 2400 MT: ±1 % naměřené hodnoty a 3500 MT: ±3 % naměřené hodnoty
- Frekvenční rozsah 10... 50 Hz
- Magnetické pole DC
- Rozsah měření -3500... 40 až +3500 MT
- Rozlišení 0,01 MT
- Přesnost 0 … 2400 MT: ±1 % naměřené hodnoty a 3500 MT: ±3 % naměřené hodnoty
- Teplota
- Rozsah měření: 0 až 80 °C
- Rozlišení: 0,1 °C
- Přesnost ±0,4 °C
- Teplota
- Rozsah měření 32... 176 °F
- Rozlišení: 0,18 °F
- Přesnost ±0,72 °F
- senzor
- Délka kabelu: 140 cm

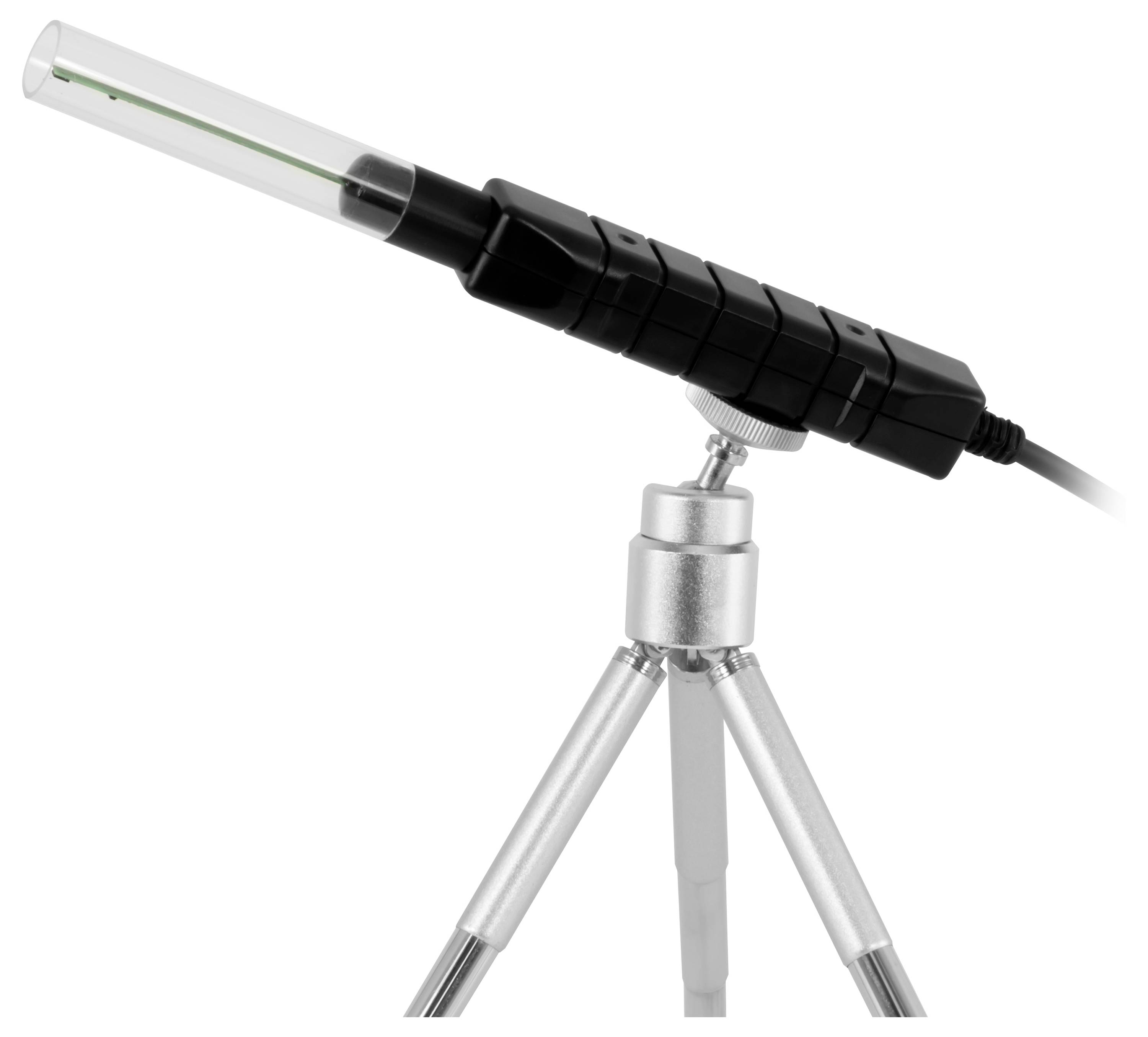

- Popis stativu: 1/4 palce
- Rozměry dříku: 57 × 4 × 1,7 mm (d × š x v)
- Obecné technické údaje
- Měřicí funkce HOLD, MAX, průměrná hodnota
- Jednotky MT, G, OE, WB/m², kA/m, a/cm
- Nastavitelný směr měření
- Typ LCD displeje s osvětlením
- Velikost displeje 2,8"
- Interní paměť paměťových médií
- Kapacita paměti: 100 měření
- Interval ukládání 1 s.
- Interval ukládání až 24 h.
- Rozhraní USB C
- Doba provozu 24 h.
- Doba provozu přídavných informací v závislosti na jasu obrazovky a použití dataloggeru
- Automatické vypnutí od... do 1... 15 min.
- Jazyk menu: Němčina, angličtina (GB GB), angličtina (US), francouzština, španělština, v italštině, holandštině, portugalštině, turečtštině, polštině, rusky, čínsky, dánsky, japonština
- Stupeň krytí IP52
- Napájení přes USB 5 v DC, 500 mA
- Akumulátor/baterie 1 x 3,7 v LP785060 , lithium-polymerový akumulátor
- Kapacita 2500 mAh
- Výkon 9,25 Wh
- Provozní podmínky –20 65 °C , 10... 95 % relativní vlhkost
- Skladovací podmínky -20... 65 °C , 10... 95 % relativní vlhkost
- Rozměry ( d x š x v) 168 x 85 x 32 mm
- Hmotnost 248 g
- Zobrazení
LCD s osvětlením 2,8"
- Kategorie produktu
Přístroj pro měření magnetického pole
- Frekvenční rozsah
10 … 5000 Hz
- Napájení
3,7 V
- Rozm.
(d x š) 168 mm x 85 mm
- Hmotnost
248 g
- Vlastnosti
s funkcí datového záznamníku
- Šířka
85 mm
- Délka
168 mm
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 3812618 PCE Instruments PCE-MFM 3800-ICA Přístroj pro měření magnetického pole s funkcí datového záznamníku
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3812618 PCE Instruments PCE-MFM 3800-ICA Přístroj pro měření magnetického pole s funkcí datového záznamníku
Popis
** Přesný přístroj k měření magnetického pole pro použití v DC a AC**
PCE-MFM 3800 je přesný měřič magnetického pole pro detekci stejnosměrného (DC) a střídavého pole (AC) do 3500 MT. Se zabudovaným rozlišením 0,01 MT umožňuje spolehlivé měření od velmi slabých až po silné magnetické pole. Kromě toho přístroj zaznamenává okolní teploty od 0 do 80 °C, aby lépe hodnotil tepelné vlivy.
** Přesnost v závislosti na rozsahu měření**
V závislosti na síle pole platí pro měřič magnetického pole tyto údaje o přesnosti:
0 – 2400 MT: ±1 % z naměřené hodnoty
2400 … 3500 MT: ±3 % z naměřené hodnoty
Tyto údaje o rozsahu usnadňují hodnocení výsledků měření v celém DC spektru.
*flexibilní AC/DC měření se třemi provozními režimy**
Měřič magnetického pole nabízí tři režimy pro detekci magnetického pole:
DC režim pro stejnosměrné pole, AC režim pro střídavá pole a automatické rozpoznání AC/DC pro vlastní identifikaci typu pole.
Automatická volba rozsahu zajišťuje, že se vždy používá vhodný měřicí rozsah.
** Přepočet jednotek přímo v zařízení**
Přístroj pro měření magnetického pole podporuje různé magnetické jednotky, včetně MT, G, OE, WB/m², ka/m a/cm.
Přepočet mezi hustotou toku (MT) a intenzitou pole (a/cm) se provádí automaticky na základě vakuové permeability:
1 a/cm odpovídá ve vzduchu hustotě toku 0,1257 MT. Naměřené hodnoty lze bez dalších nákladů odečítat přímo v požadované jednotce.
** Modulový senzorový systém pro mnohostranné použití
PCE-MFM 3800 má modulární senzorový systém se zásuvkovým konektorem Push-Pull, který umožňuje rychlou a bezpečnou výměnu senzoru. Součástí dodávky je tranverzní sonda; navíc je možné připojit axiální sondu. Díky modulární koncepci lze přístroj pro měření magnetického pole flexibilně přizpůsobit různým měřením a situacím.
** Barevný displej, datová paměť a USB-C pro pohodlné vyhodnocení**

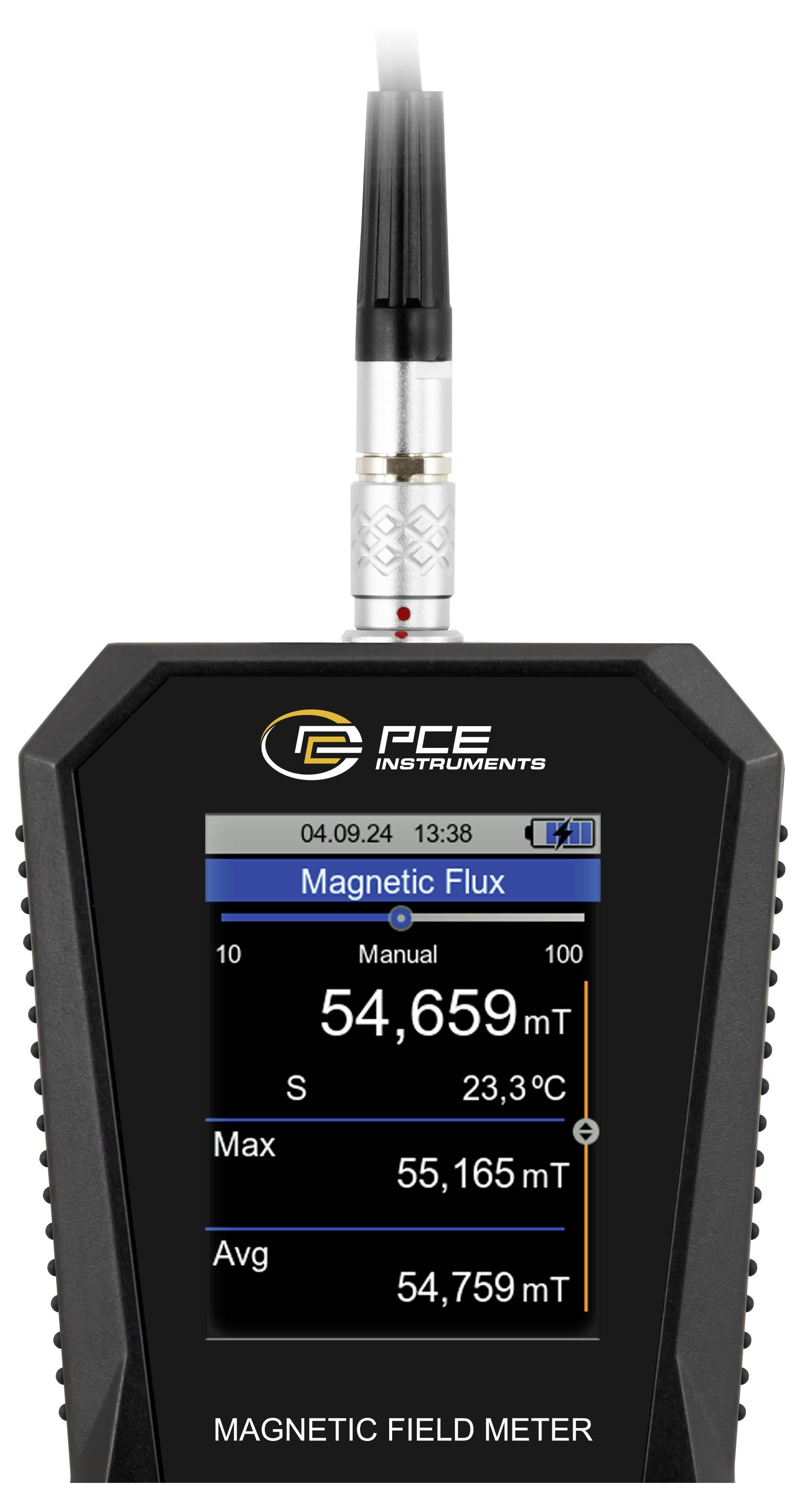

Barevný displej s úhlopříčkou o velikosti 2,8" umožňuje přehledné zobrazení hodnot v reálném čase, průběhu trendů a maximálních a průměrných naměřených hodnot.
** Další funkce:**
Datalogger: 100 řad měření vždy s až 21.000 body měření

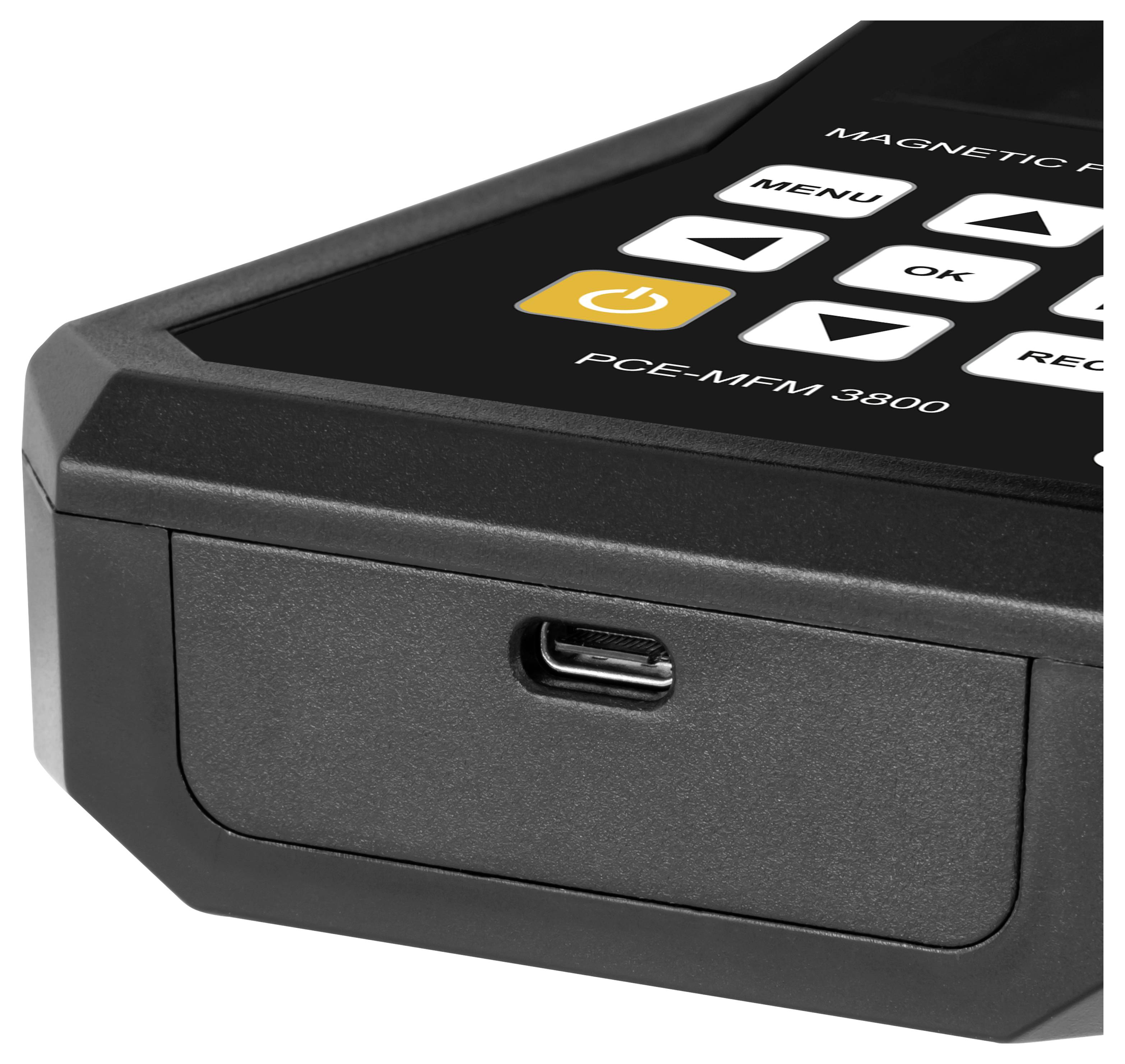

Rozhraní USB-C pro rychlý přenos dat
Bezplatný PC software pro vyhodnocení, živé měření a export (.pdf a .csv)
Proto je tento měřič magnetického pole nejlépe vhodný pro dokumentaci, analýzu a kontrolu kvality.
** Vhodné pro průmyslové, laboratorní a vývojové použití**
Díky širokému rozsahu měření, vysokému rozlišení a rozšířenému rozsahu provozních teplot je přístroj vhodný pro:
Test zbytkového magnetizmu
Analýza permanentních magnetů
Kontrola magnetických zařízení
Zkouška materiálu a konstrukčních částí
Měření pole AC
Úkoly v oblasti výzkumu a vývoje
Tento text byl přeložen strojově.
PCE-MFM 3800 je přesný měřič magnetického pole pro detekci stejnosměrného (DC) a střídavého pole (AC) do 3500 MT. Se zabudovaným rozlišením 0,01 MT umožňuje spolehlivé měření od velmi slabých až po silné magnetické pole. Kromě toho přístroj zaznamenává okolní teploty od 0 do 80 °C, aby lépe hodnotil tepelné vlivy.
** Přesnost v závislosti na rozsahu měření**
V závislosti na síle pole platí pro měřič magnetického pole tyto údaje o přesnosti:
0 – 2400 MT: ±1 % z naměřené hodnoty
2400 … 3500 MT: ±3 % z naměřené hodnoty
Tyto údaje o rozsahu usnadňují hodnocení výsledků měření v celém DC spektru.
*flexibilní AC/DC měření se třemi provozními režimy**
Měřič magnetického pole nabízí tři režimy pro detekci magnetického pole:
DC režim pro stejnosměrné pole, AC režim pro střídavá pole a automatické rozpoznání AC/DC pro vlastní identifikaci typu pole.
Automatická volba rozsahu zajišťuje, že se vždy používá vhodný měřicí rozsah.
** Přepočet jednotek přímo v zařízení**
Přístroj pro měření magnetického pole podporuje různé magnetické jednotky, včetně MT, G, OE, WB/m², ka/m a/cm.
Přepočet mezi hustotou toku (MT) a intenzitou pole (a/cm) se provádí automaticky na základě vakuové permeability:
1 a/cm odpovídá ve vzduchu hustotě toku 0,1257 MT. Naměřené hodnoty lze bez dalších nákladů odečítat přímo v požadované jednotce.
** Modulový senzorový systém pro mnohostranné použití
PCE-MFM 3800 má modulární senzorový systém se zásuvkovým konektorem Push-Pull, který umožňuje rychlou a bezpečnou výměnu senzoru. Součástí dodávky je tranverzní sonda; navíc je možné připojit axiální sondu. Díky modulární koncepci lze přístroj pro měření magnetického pole flexibilně přizpůsobit různým měřením a situacím.
** Barevný displej, datová paměť a USB-C pro pohodlné vyhodnocení**
Barevný displej s úhlopříčkou o velikosti 2,8" umožňuje přehledné zobrazení hodnot v reálném čase, průběhu trendů a maximálních a průměrných naměřených hodnot.
** Další funkce:**
Datalogger: 100 řad měření vždy s až 21.000 body měření
Rozhraní USB-C pro rychlý přenos dat
Bezplatný PC software pro vyhodnocení, živé měření a export (.pdf a .csv)
Proto je tento měřič magnetického pole nejlépe vhodný pro dokumentaci, analýzu a kontrolu kvality.
** Vhodné pro průmyslové, laboratorní a vývojové použití**
Díky širokému rozsahu měření, vysokému rozlišení a rozšířenému rozsahu provozních teplot je přístroj vhodný pro:
Test zbytkového magnetizmu
Analýza permanentních magnetů
Kontrola magnetických zařízení
Zkouška materiálu a konstrukčních částí
Měření pole AC
Úkoly v oblasti výzkumu a vývoje
Tento text byl přeložen strojově.

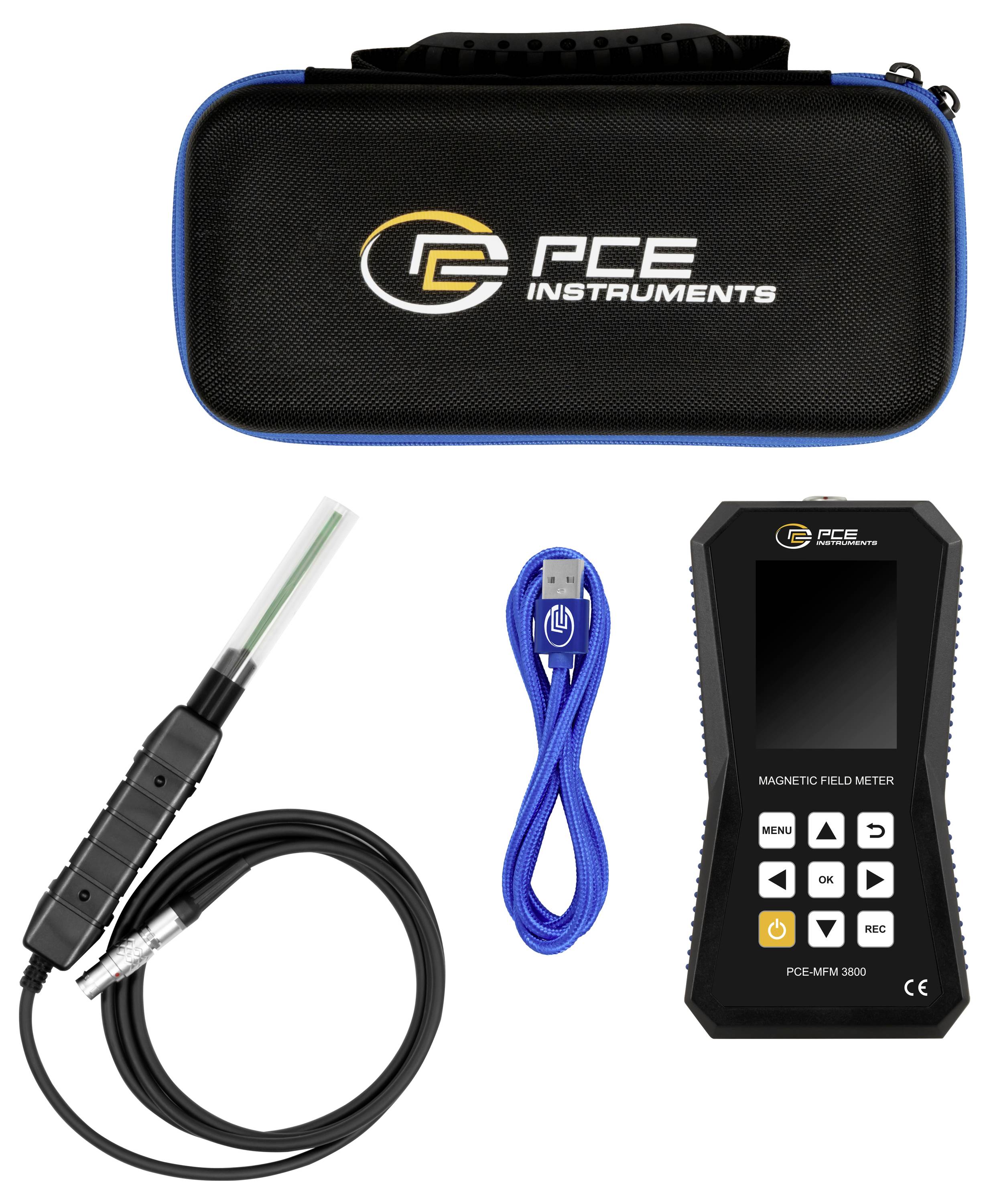

Obsah balení
- 1x měřič magnetického PCE-MFM 3800-ICA
- 1x Hallův senzor (transversální)
- 1x kabel USB-C
- .
- 1x pouzdro k opasku

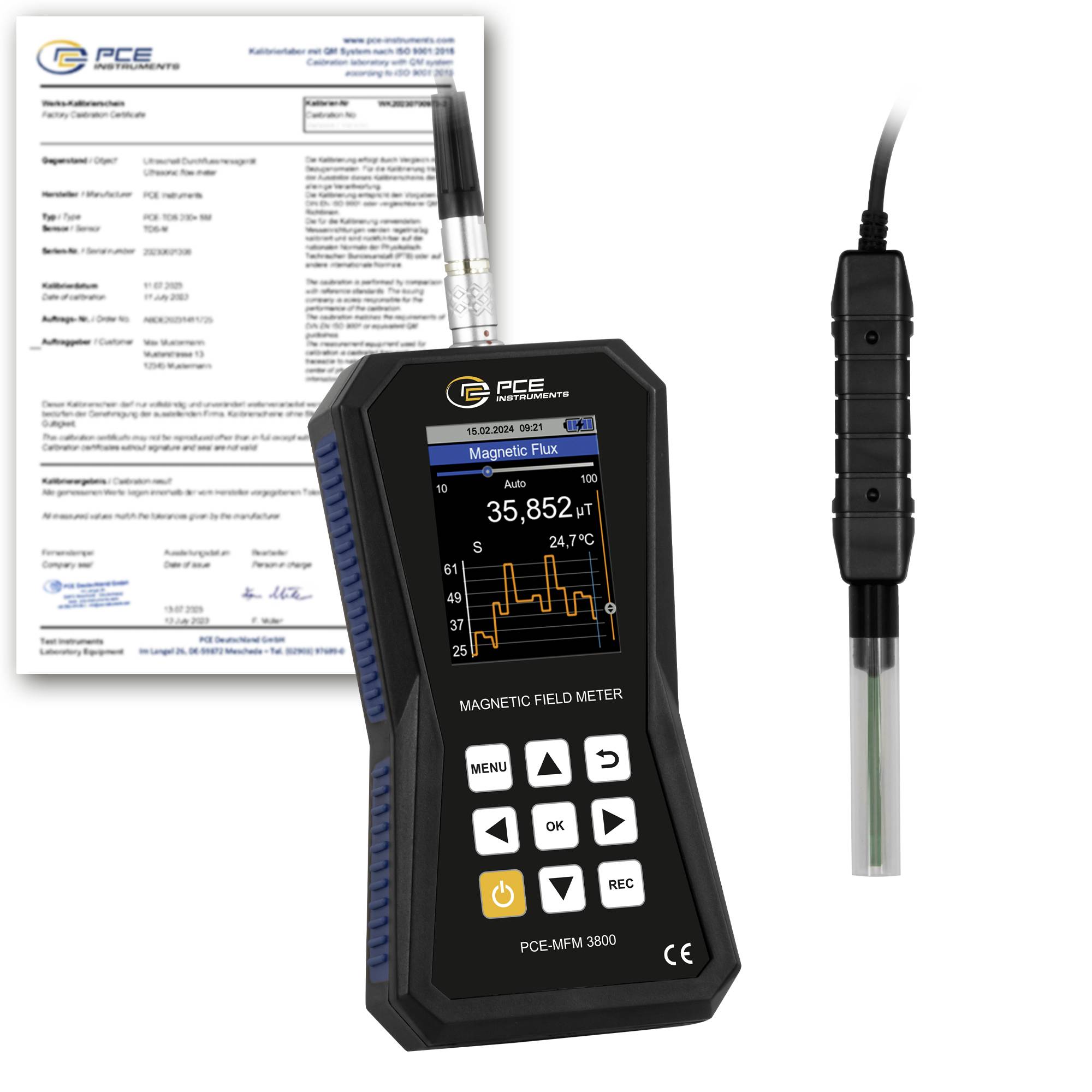

- 1x kalibrační certifikát ISO
