PCE Instruments PCE-LES 308UV-365-ICA LED stroboskop Počet LED:8 ks černé světlo
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (24 301,65 Kč / kus)
24 301,65 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-LES 308UV-365-ICA

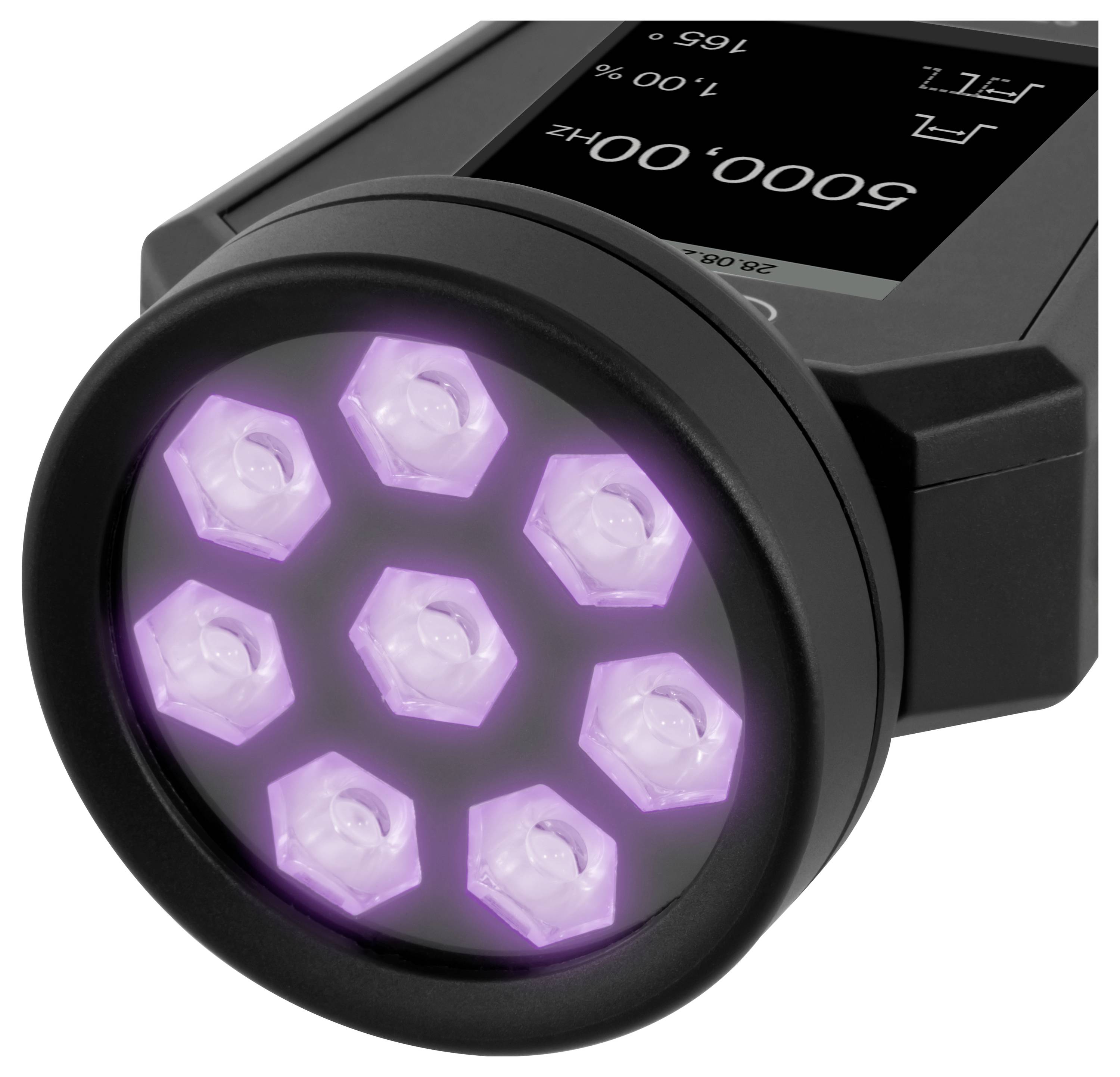

- 8 supersvítivých LED UVA
- Barva světla: 365... 370 nm
- Nastavitelná frekvence záblesků v FPM a Hz
- Intenzita: 1731 μW/cm² při 30 cm
- Digitální pulzně šířková modulace
- Fázový posun: 360 ° ... + 360 °
- Rychlé nastavení pomocí dvou tlačítek a tlačítka na displeji
- Intuitivní ovládání pomocí tlačítek a přehledný displej
- Pocket Size
- Externí trigger vstup a výstup
- Plánovač cest
- Režim časového vypnutí

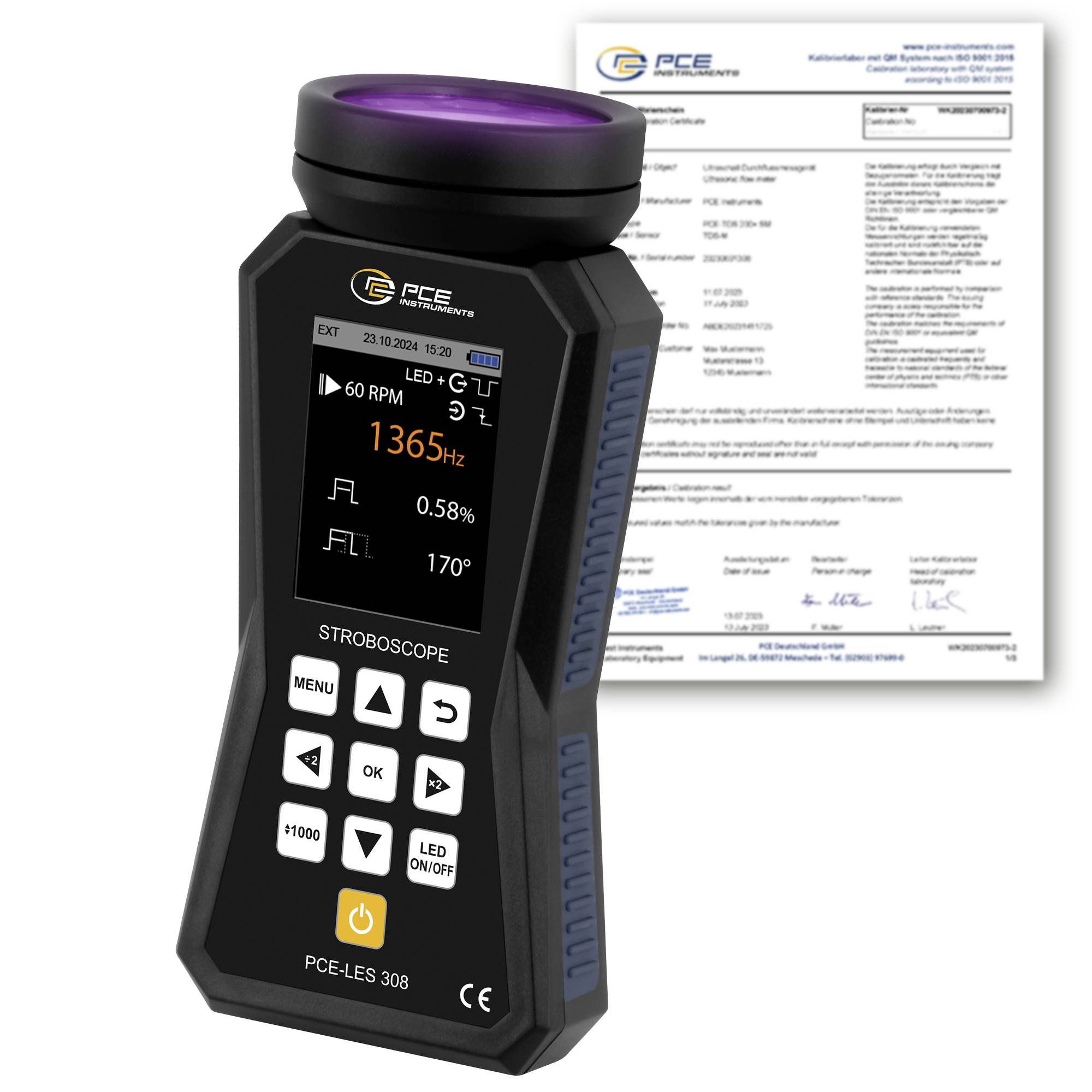

- Vč. kalibračního certifikátu ISO
Technické parametry
- Měření frekvence
- Rozsah měření 60... 9999,99 FPM
- Rozlišení 0,01 FPM
- Přesnost ±0,003 % nastavení nebo ±1 LSD
- Měření frekvence
- Rozsah měření 10000... 300000 FPM
- Rozlišení 0,1 FPM
- Přesnost ±0,003 % nastavení nebo ±1 LSD
- Měření frekvence
- Rozsah měření 1... 5000 Hz
- Rozlišení 0,01 Hz
- Přesnost ±0,003 % nastavení nebo ±1 LSD
- Obecné technické údaje
- Displej s barevným LCD displejem
- Velikost displeje 2,8"
- Interní paměť paměťových médií
- Doba provozu 4,5 h.
- Doba provozu přídavné informace při frekvenci záblesků 100 Hz, 1 %, 70 % jas displeje
- Automatické vypnutí od ... do 2... 10 min.
- Automatické vypnutí lze deaktivovat
- 2943 μW/cm2 při 20 cm při 1000 Hz, 1 % při 30 μW/cm2 při 1000 cm při 1 % při 1000 Hz, 1 % při 1 % při 10 μW/cm2 při 50 cm při Hz, 1 %
- Barva světla UV (365... 370 nm)
- Fázový posun -360... 360 °
- Rozsah impulsů 0,01 … 1 % délky impulsu,rozlišení: 0,01 %, 0,01° … 3,60° od 360°,rozlišení: 0,01°,
- Vstup triggeru: Přípustný vstup: Signál NPN, 24 v DC, napájení senzoru: 24 v / 100 mA pro externí senzory, výstup: Výstup Open Drain, až 24 v, 50 mA
- Měření tras až 15 tras, 10 strojů na trasu, 5 bodů na jeden stroj
- Jazyk menu: Turecká, angličtina (US), polština, španělština, němčina, angličtina čínsky, rusky, francouzsky, italsky, nizozemsky
- Stupeň krytí IP52
- Napájení: 5 V DC, 2 A
- Interní akumulátor/baterie 1 x 7,4 v, li-Ion akumulátor
- Kapacita 2200 mAh
- Provozní podmínky –20 60 °C , 35... 85 % relativní vlhkost
- Skladovací podmínky -20... 60 °C , 35... 85 % relativní vlhkost
- Rozměry ( d x š x v) 165 x 90 x 35 mm
- Hmotnost 284 g
- Provozní napětí
5 V/DC
- Kategorie produktu
LED stroboskop
- Barvy světla
černé světlo
- Rozm.
(d x š x v) 165 x 90 x 35 mm
- Hmotnost
284 g
- LED
8 ks
- Frekvence blikání
300000 Blitze/min
- Šířka
90 mm
- V
35 mm
- Délka
165 mm
Ke stažení
List technických údajů
List technických údajů 3812874 PCE Instruments PCE-LES 308UV-365-ICA LED stroboskop Počet LED:8 ks černé světlo
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3812874 PCE Instruments PCE-LES 308UV-365-ICA LED stroboskop Počet LED:8 ks černé světlo
Popis
Analýza pohybu u rotujících strojů je pomocí tohoto stroboskopu možná rychle a snadno. UV stroboskop je vybaven 8 supersvítivými LED UVA, které dohromady vytvářejí intenzitu světla 1731 μW/cm² při vzdálenosti 30 cm. Pomocí stroboskopu můžete nastavit frekvenci záblesků jak v FPM, tak i Hz. Stroboskop je kompaktní a díky akumulátoru nezávislý na síti.

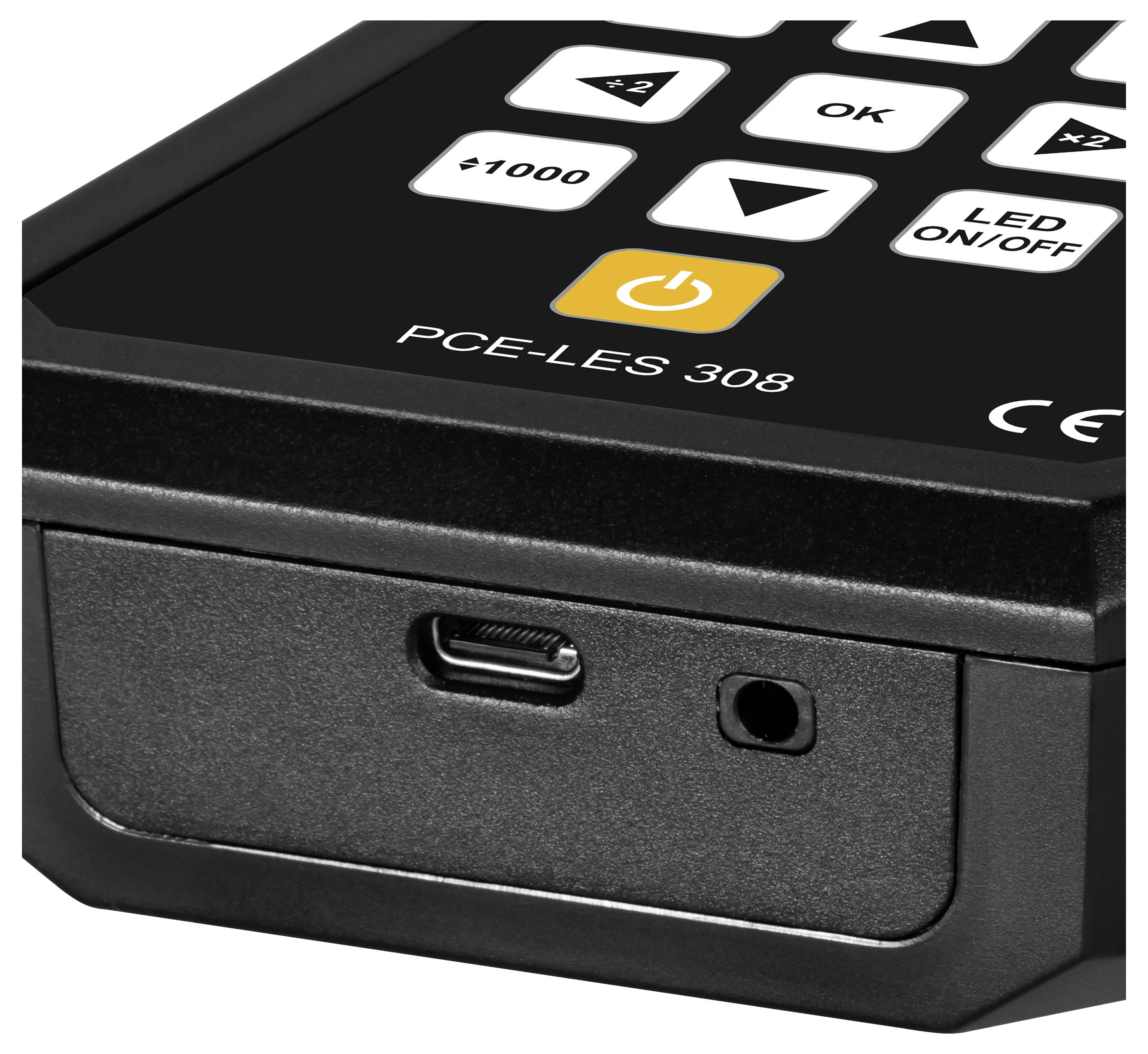

Intuitivní obsluha UV stroboskopu se provádí pomocí 10 tlačítek. Fázový posun umožňuje variabilní posunutí sledovaného bodu. S rozsahem impulzů lze nastavit dobu trvání a tím i intenzitu frekvence záblesků. V nastaveném menu je možné zvolit jas displeje a také vypnutí displeje po neaktivním čase, což was prodlužuje výdrž akumulátoru. Stroboskop je dodáván s nabíjecím USB-C kabelem v servisní tašce.
Je-li aktivován vstupní režim spouštění, synchronizuje se přístroj s dodaným vstupním spouštěcím signálem frekvence zábleskových LED (nebo s výchozím spouštěcím signálem). Může být vybrána sestupná nebo sestupná hrana synchronizovaného signálu. V režimu výstupního spouštěcího zařízení vytváří UV stroboskop PWM signál s vybranou frekvencí, zvoleným poměrem snímání a vybraným fázovým posunem.

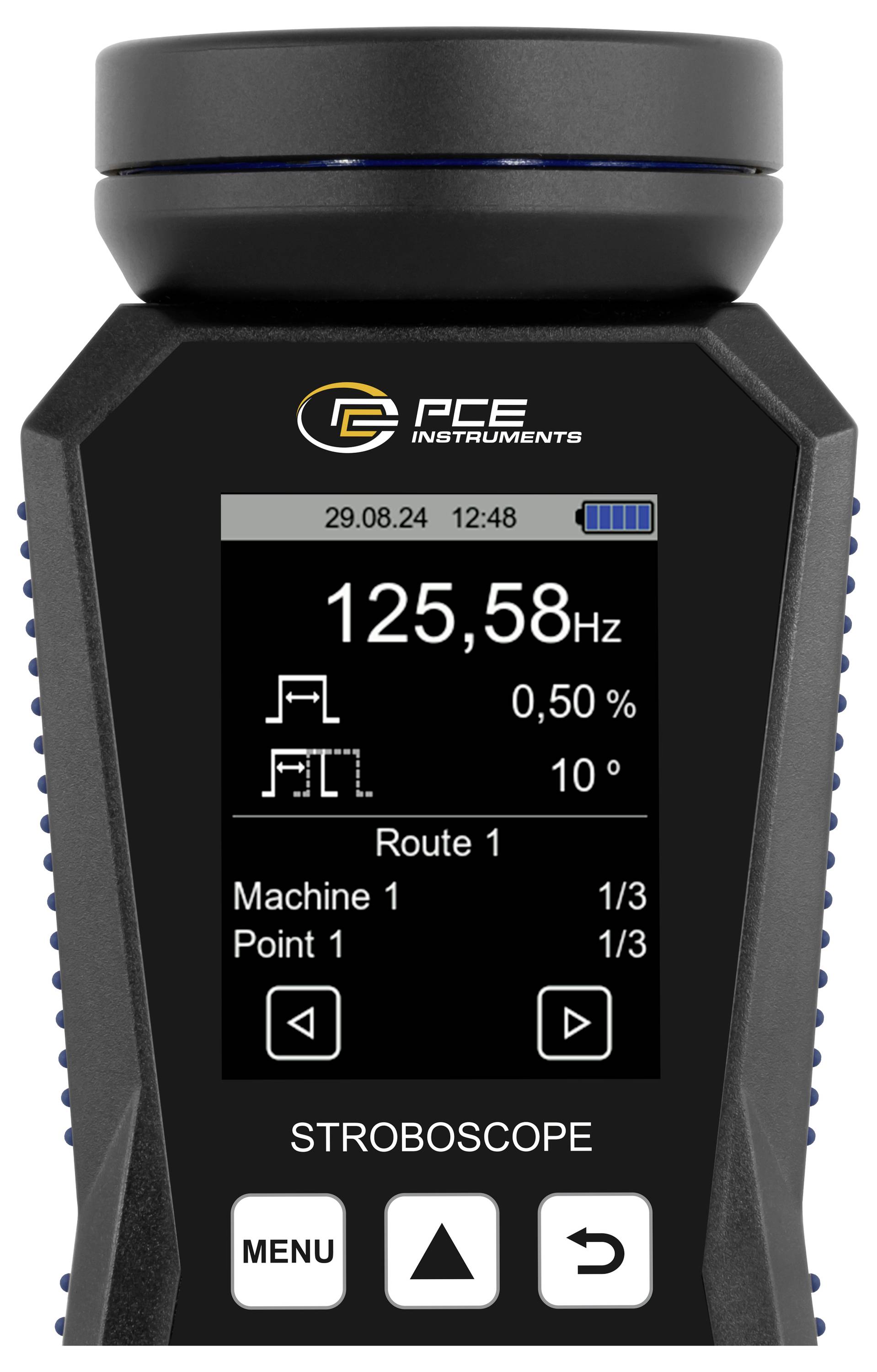

Režim měření tras umožňuje použít řadu předdefinovaných nastavení frekvence, zatížení a fázového posuvu a pohybovat se z jednoho bodu do druhého, aniž by bylo nutné nastavit hodnoty ručně v každém bodě. Přístroj umožňuje uložení až 15 tras s maximálně 10 stroji na trasu a maximálně 5 body na jeden stroj.
UV stroboskop je nepostradatelným nástrojem pro monitorování a kontrolu výrobních zařízení např. v textilním a tiskařském průmyslu. Ale také pro obecné údržbářské a inspekční úkoly ve všech průmyslových odvětvích. Umožňuje také bezdotykové měření otáček a vibrací: Pokud frekvence záblesků je totožná s frekvencí pohybu, objeví se měřený objekt.
Tento text byl přeložen strojově.
Intuitivní obsluha UV stroboskopu se provádí pomocí 10 tlačítek. Fázový posun umožňuje variabilní posunutí sledovaného bodu. S rozsahem impulzů lze nastavit dobu trvání a tím i intenzitu frekvence záblesků. V nastaveném menu je možné zvolit jas displeje a také vypnutí displeje po neaktivním čase, což was prodlužuje výdrž akumulátoru. Stroboskop je dodáván s nabíjecím USB-C kabelem v servisní tašce.
Je-li aktivován vstupní režim spouštění, synchronizuje se přístroj s dodaným vstupním spouštěcím signálem frekvence zábleskových LED (nebo s výchozím spouštěcím signálem). Může být vybrána sestupná nebo sestupná hrana synchronizovaného signálu. V režimu výstupního spouštěcího zařízení vytváří UV stroboskop PWM signál s vybranou frekvencí, zvoleným poměrem snímání a vybraným fázovým posunem.
Režim měření tras umožňuje použít řadu předdefinovaných nastavení frekvence, zatížení a fázového posuvu a pohybovat se z jednoho bodu do druhého, aniž by bylo nutné nastavit hodnoty ručně v každém bodě. Přístroj umožňuje uložení až 15 tras s maximálně 10 stroji na trasu a maximálně 5 body na jeden stroj.
UV stroboskop je nepostradatelným nástrojem pro monitorování a kontrolu výrobních zařízení např. v textilním a tiskařském průmyslu. Ale také pro obecné údržbářské a inspekční úkoly ve všech průmyslových odvětvích. Umožňuje také bezdotykové měření otáček a vibrací: Pokud frekvence záblesků je totožná s frekvencí pohybu, objeví se měřený objekt.
Tento text byl přeložen strojově.

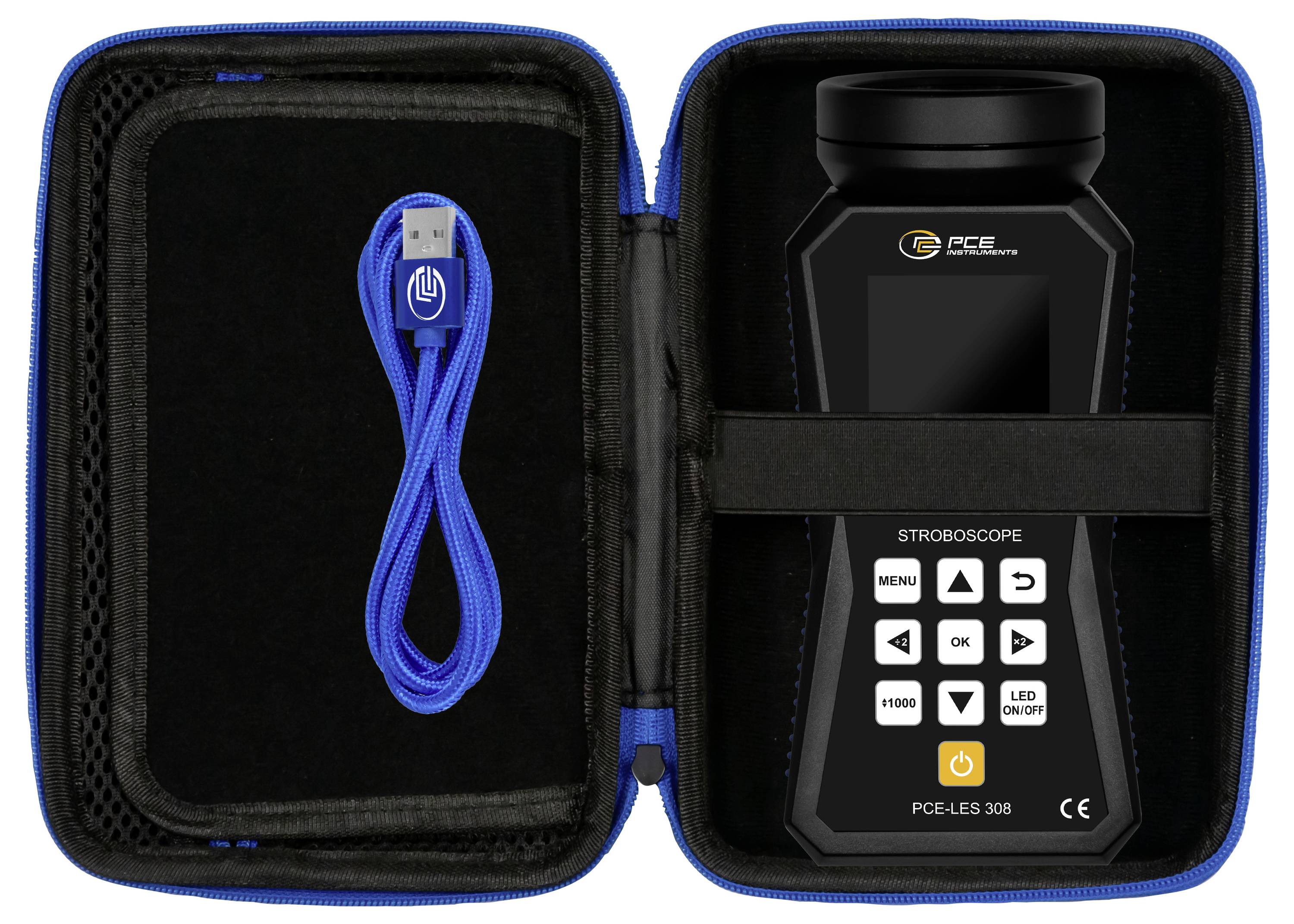

Obsah balení
- 1x UV stroboskop PCE-LES 308UV-365-ICA
- 1x kabel USB-C
- 1x příručka Quick Start
- 1x servisní taška
- 1x kalibrační certifikát ISO
