PCE Instruments PCE-LES 303 LED stroboskop Počet LED:3 ks studená bílá

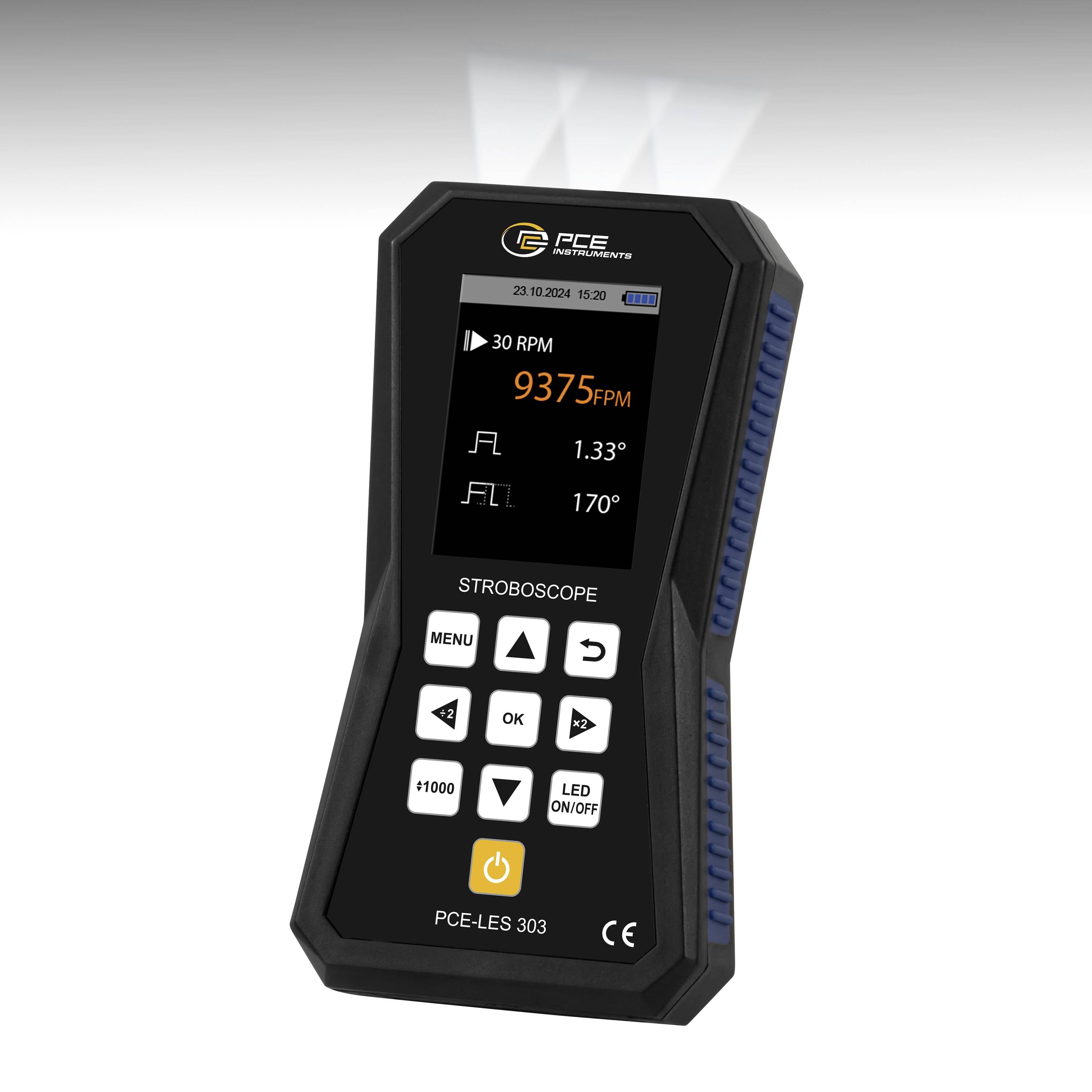

Ruční stroboskop PCE LES 303 zobrazující 9375 FPM a 30 RPM na displeji s ovládacími tlačítky pod ním.

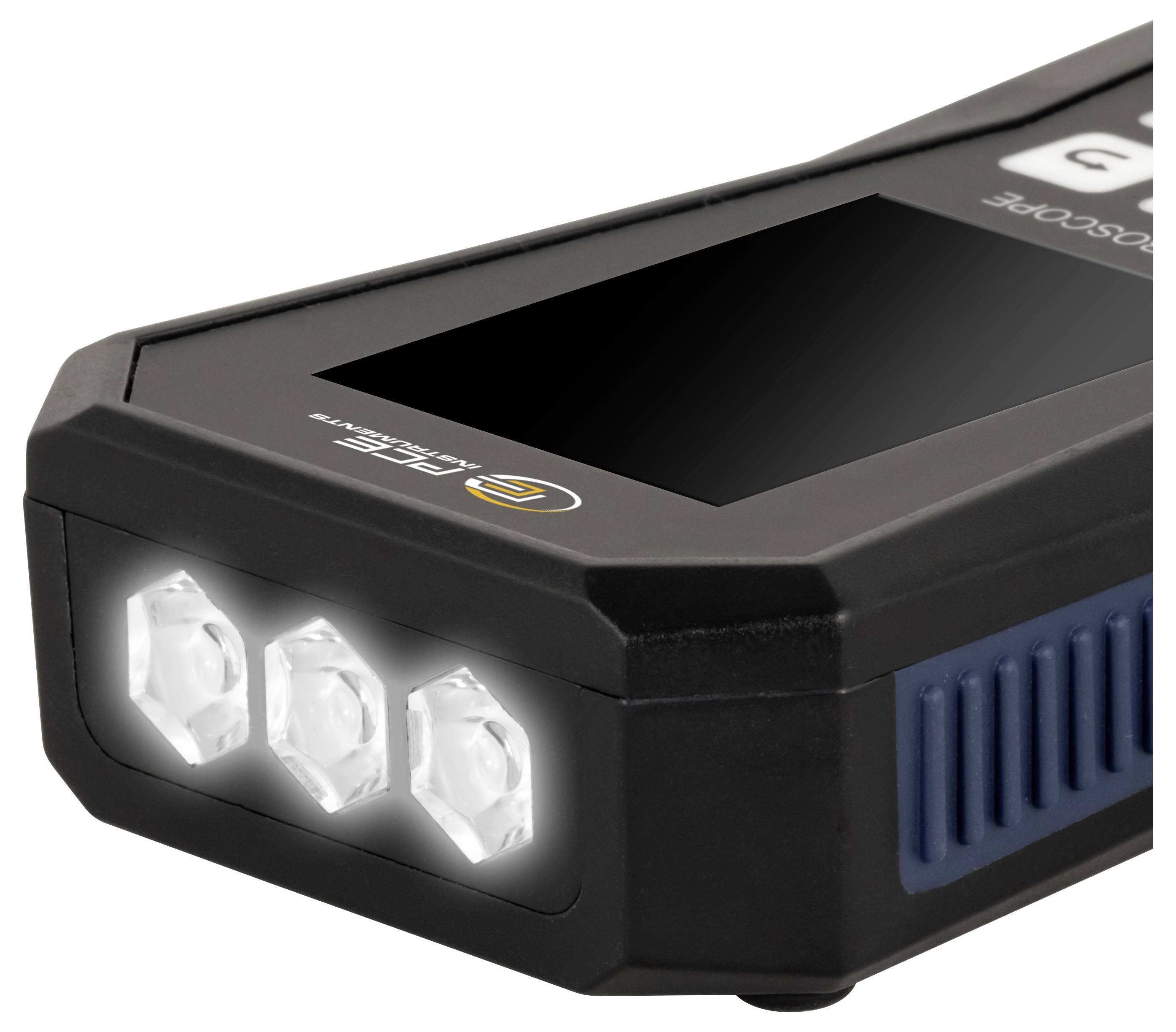

Detailní záběr černého přenosného zařízení se třemi předními LED diodami a prázdným displejem, zobrazený v úhlu.

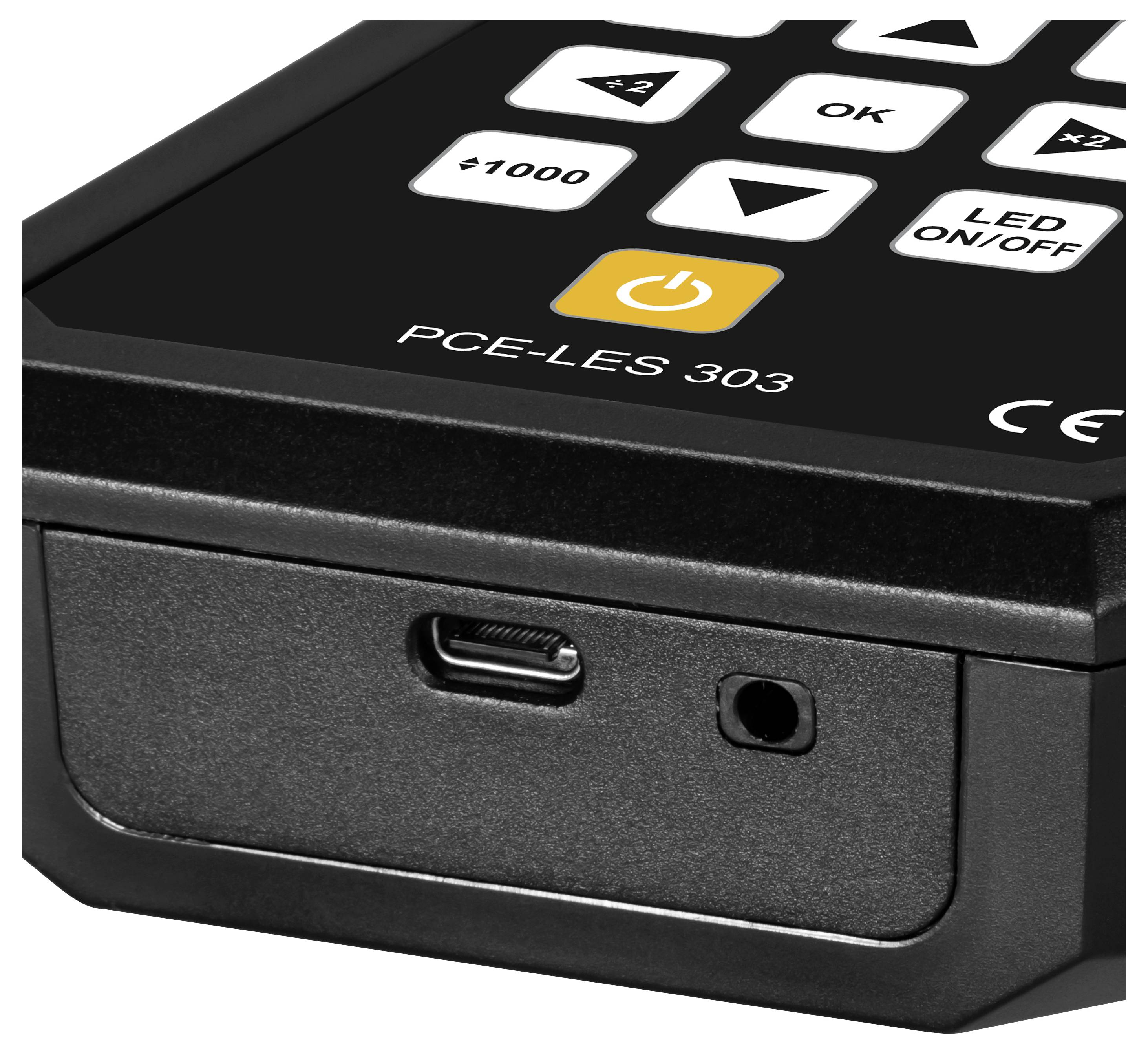

Detailní záběr černého elektronického zařízení PCE-LES 303 s tlačítky napájení a funkcí na horní straně a portem USB-C a sluchátkovým konektorem na přední straně.

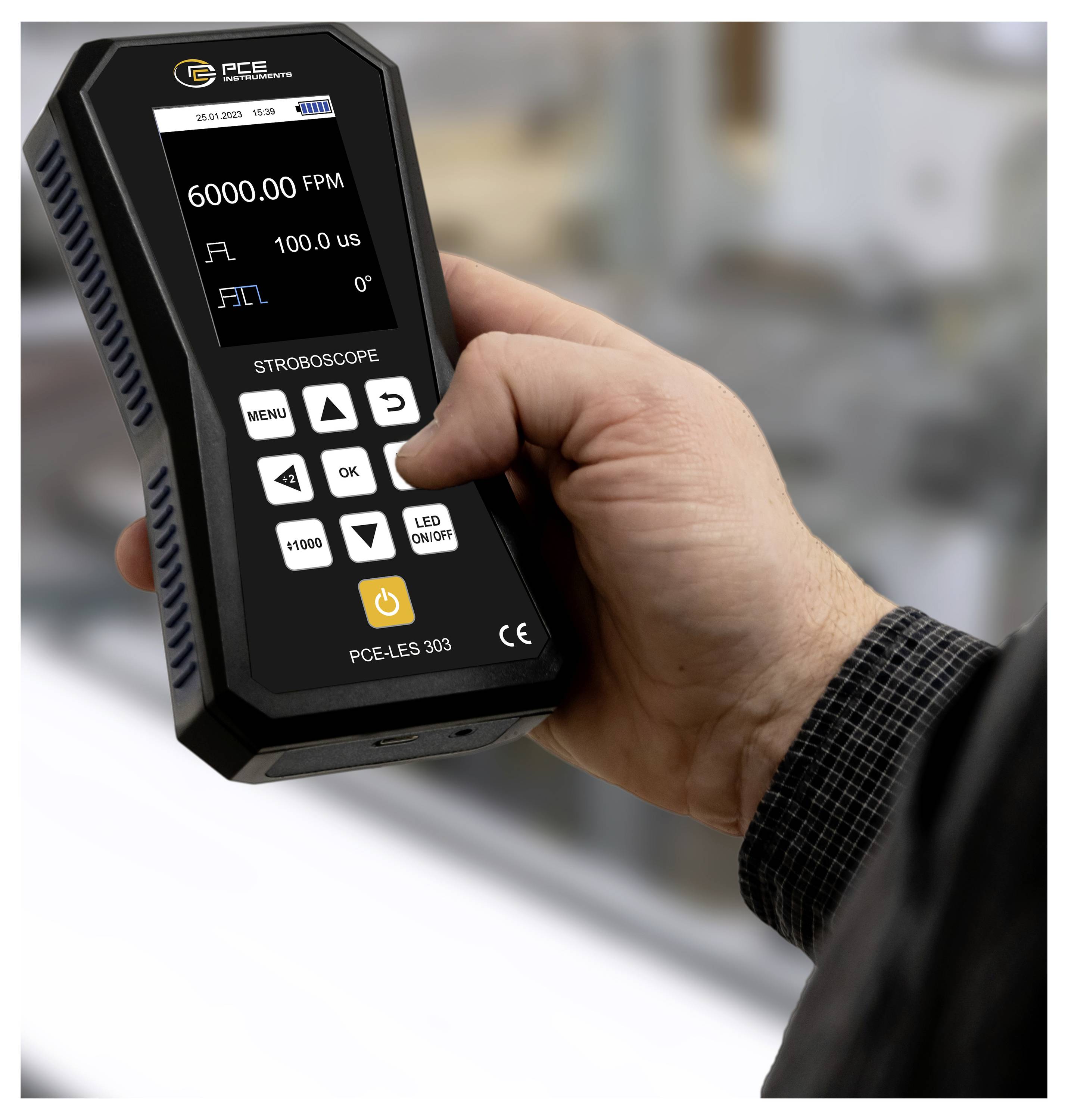

Ruka držící digitální stroboskopické zařízení zobrazující na displeji hodnoty 6000.00 FPM a 100.0 us.

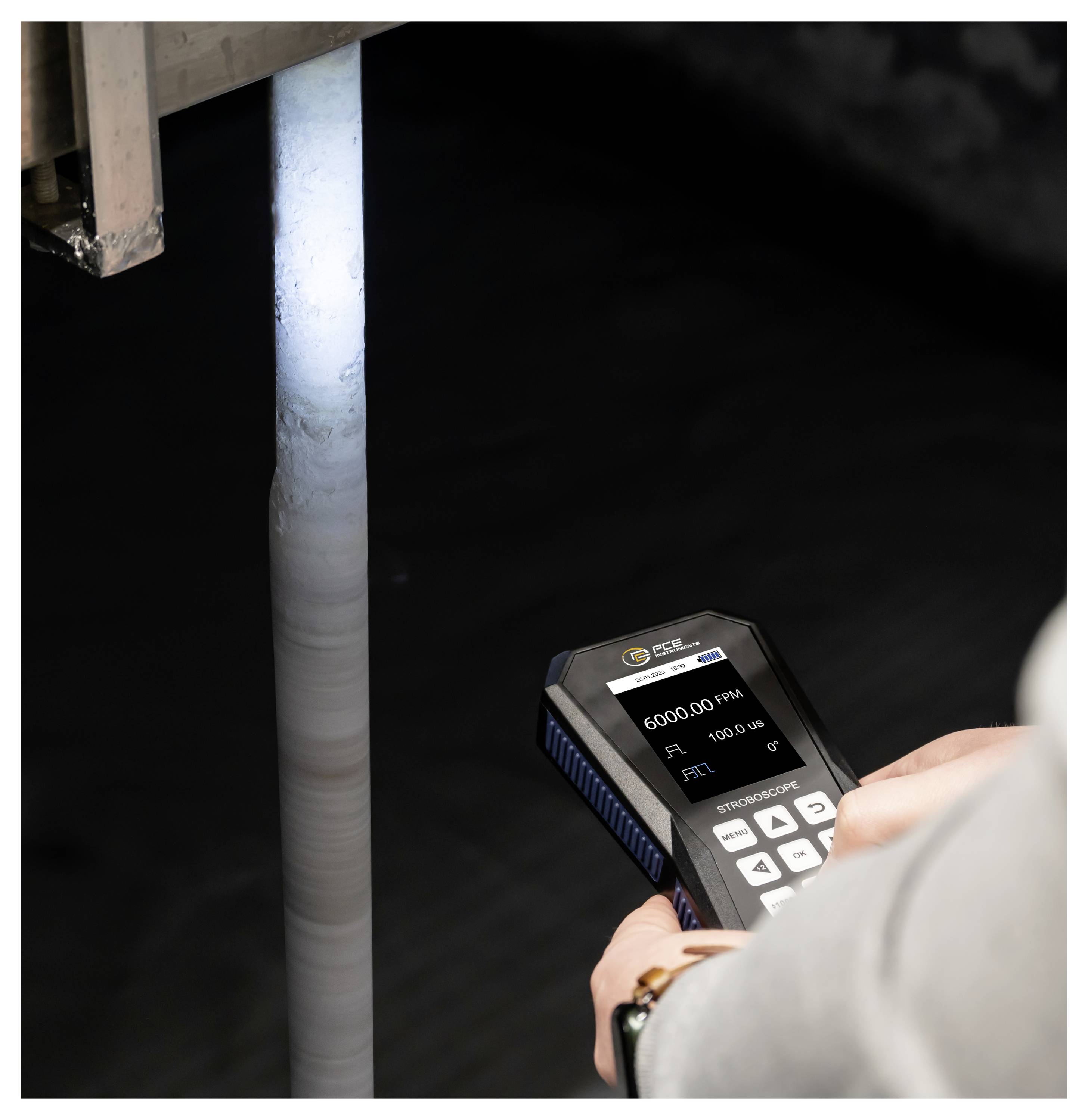

Osoba používá přenosný měřicí přístroj k měření vertikální trubky nebo sloupce v tmavém průmyslovém prostředí, přičemž displej ukazuje 6000,00 RPM.

PCE Instruments PCE-LES 303 LED stroboskop Počet LED:3 ks studená bílá-5

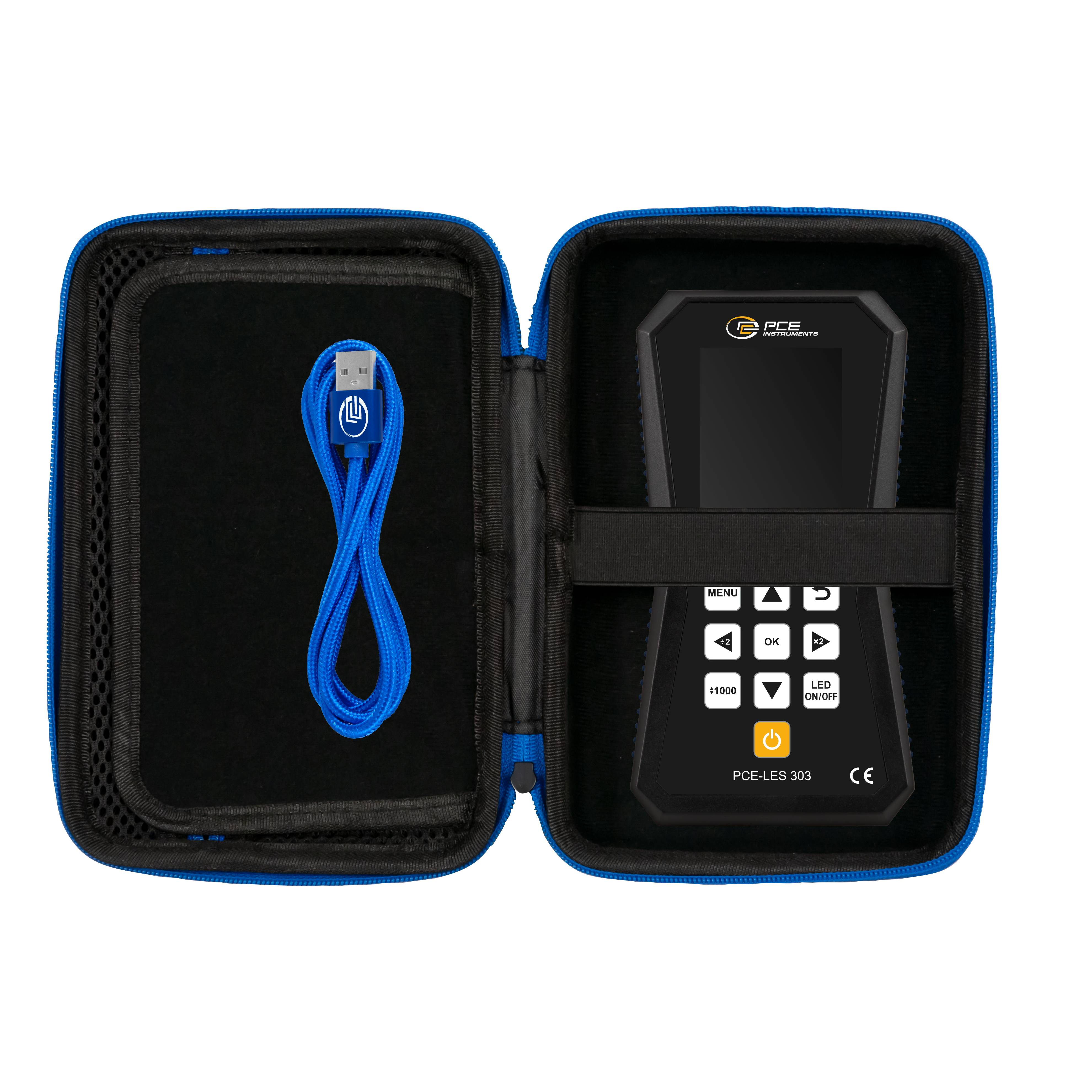

PCE Instruments PCE-LES 303 LED stroboskop Počet LED:3 ks studená bílá-6

1/7

Datasheety: (PDF)

Doručení: Čt 8. 10.

12 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (14 037,19 Kč / kus)

14 037,19 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-LES 303

3 High Power LED Power
Nastavitelná frekvence záblesků v FPM a Hz
6160 lx při 30 cm / 1000 Hz
Digitální pulzně šířková modulace
Fázový posun - 360 ° ... + 360 °
Rychlé nastavení pomocí dvou tlačítek a tlačítka na displeji
Intuitivní ovládání pomocí tlačítek a přehledný displej
Pocket Size
Externí trigger vstup a výstup
Plánovač cest
Režim časového vypnutí

Technické parametry

Měření frekvence
Rozsah měření 60... 9999,99 FPM
Rozlišení 0,01 FPM
Přesnost ±0,003 % nastavení nebo ±1 LSD
Měření frekvence
Rozsah měření 10000... 300000 FPM
Rozlišení 0,1 FPM
Přesnost ±0,003 % nastavení nebo ±1 LSD
Měření frekvence
Rozsah měření 1... 5000 Hz
Rozlišení 0,01 Hz
Přesnost ±0,003 % nastavení nebo ±1 LSD
Obecné technické údaje
Displej s barevným LCD displejem
Velikost displeje 2,8"
Interní paměť paměťových médií
Doba provozu 4,5 h.
Doba provozu přídavné informace při frekvenci záblesků 100 Hz, 1 %, 70 % jas displeje
Automatické vypnutí od ... do 2... 10 min.
Automatické vypnutí lze deaktivovat
Intenzita světla 11730 lx při 20 cm při 1000 Hz 1 %, 6160 lx při 30 cm při 1000 Hz 1 %, 2650 lx při 50 cm při 1000 Hz,
Barva světla 6200 K
Fázový posun -360... 360 °
Rozsah impulsů 0,01 … 1 % délky impulsu,rozlišení: 0,01 %, 0,01° … 3,60° od 360°,rozlišení: 0,01°,
Vstup triggeru: Přípustný vstup: Signál NPN, 24 v DC, napájení senzoru: 24 v / 100 mA pro externí senzory, výstup: Výstup Open Drain, až 24 v, 50 mA
Měření tras až 15 tras, 10 strojů na trasu, 5 bodů na jeden stroj
Jazyk menu: Turecká, angličtina (US), polština, španělština, němčina, angličtina čínsky, rusky, francouzsky, italsky, nizozemsky
Stupeň krytí IP52
Napájení: 5 V DC / 2A
Zástrčka typu zařízení s eurozástrčkou
Kapacita 2200 mAh
Provozní podmínky –20 60 °C , 35... 85 % relativní vlhkost
Skladovací podmínky -20... 60 °C , 35... 85 % relativní vlhkost
Rozměry ( d x š x v) 165 x 90 x 35 mm
Hmotnost 284 g

Provozní napětí: 5 V/DC

Kategorie produktu: LED stroboskop

Barvy světla: studená bílá

Rozm.: (d x š x v) 165 x 90 x 35 mm

Hmotnost: 284 g

LED: 3 ks

Frekvence blikání: 300000 Blitze/min

Šířka: 90 mm

V: 35 mm

Délka: 165 mm

Ke stažení

List technických údajů

List technických údajů 3594440 PCE Instruments PCE-LES 303 LED stroboskop Počet LED:3 ks studená bílá

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3594440 PCE Instruments PCE-LES 303 LED stroboskop Počet LED:3 ks studená bílá

Popis

Analýza pohybu u rotujících strojů je pomocí tohoto stroboskopu možná rychle a snadno. Stroboskop je vybaven 3 High Power LED Power LED, které dohromady vytvářejí intenzitu světla 11730 luxů při 20 cm / 1000 Hz.
Pomocí stroboskopu můžete přesně nastavit frekvenci záblesků jak v FPM, tak i Hz. Stroboskop je kompaktní a díky akumulátoru nezávislý na síti.

Stroboskop lze ovládat pomocí 10 tlačítek pro rychlé nastavení. Fázový posun umožňuje variabilní posunutí sledovaného bodu. S rozsahem impulzů lze nastavit dobu trvání a tím i intenzitu frekvence záblesků. V nastaveném menu je možné zvolit jas displeje a také vypnutí displeje po neaktivním čase, což was prodlužuje výdrž akumulátoru. Stroboskop je dodáván s nabíjecím USB-C kabelem v servisní tašce.

Je-li aktivován vstupní režim spouštění, synchronizuje se přístroj s dodaným vstupním spouštěcím signálem frekvence zábleskových LED (nebo s výchozím spouštěcím signálem). Může být vybrána sestupná nebo sestupná hrana synchronizovaného signálu. V režimu spouštěče výstupu generuje přístroj signál PWM s vybranou frekvencí, zvoleným poměrem snímání a vybraným fázovým posunem.

Režim měření tras umožňuje použít řadu předdefinovaných nastavení frekvence, zatížení a fázového posuvu a pohybovat se z jednoho bodu do druhého, aniž by bylo nutné nastavit hodnoty ručně v každém bodě. Přístroj umožňuje uložení až 15 tras s maximálně 10 stroji na trasu a maximálně 5 body na jeden stroj.

Stroboskopické mikroskopy jsou nepostradatelnými nástroji pro monitorování a kontrolu výrobních zařízení, např. v textilním a tiskařském průmyslu. Ale také pro obecné údržbářské a inspekční úkoly ve všech průmyslových odvětvích. Umožňuje také bezdotykové měření otáček a vibrací: Pokud frekvence záblesků je totožná s frekvencí pohybu, objeví se měřený objekt.
