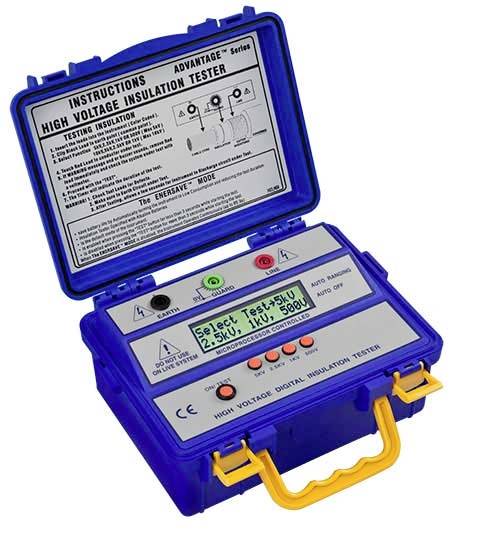

PCE Instruments PCE-IT414 tester izolací
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (24 065,29 Kč / kus)
24 065,29 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
Měřič izolačního odporu
- 6-místný LCD ukazatel
- Měření podle VDE 0413 část 1
- Zkušební napětí až do 10 000 V
- EMV: EN 50081- 1, EN 50082- 1
- BEZPEČNOSTNÍ IEC-1010-1; CAT III IEC-1010- 1/ EN 61010- 1
Technické parametry
- Technické parametry testeru izolace DC-zkušební napětí 1.000 / 2.500 / 5.000 / 10.000 v izolační rozsahy / zkušební napětí 60 GΩ / 1.000 v 150 GΩ / 2.500 v 300 GΩ / 5.000 v 600 GΩ / 10.000 V. Přesnost ±5 % Výstupní výkon max. 1 W Izolační odpor mezi elektrickým kabelem a krytem 2000 MΩ / 2000 V. Střídavé napětí mezi spínáním a krytem 700 v AC pro max. 1 minutu výstražný obvod při napětí > 450 v AC Napájení: 8 x baterie 1,5 V. Rozměry 250 x 110 x 190 mm (š x v x h) Hmotnost 1,5 kg
- Kategorie produktu
tester izolací
bez certifikátu
Ke stažení
List technických údajů
List technických údajů 2452483 PCE Instruments PCE-IT414 tester izolací
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2452483 PCE Instruments PCE-IT414 tester izolací
Popis
Zkoušečka izolací PCE-IT414 pochází z řady velmi přesných a odolných testovacích přístrojů s 6-místným zobrazením. Tento přístroj pro měření vysokého napětí a izolace je speciálně navržen pro použití v terénu a pro provoz v náročných podmínkách. Integrovaný ochranný obvod pro zabránění chybám při měření svodovými proudy je jednou z výhod. Zkoušečka izolací je vybavena mikroprocesorem CMOS a má akustický a optický výstražný signál. Díky tomuto zkoušečku izolace budete schopni pracovat s 10 kV zkušebním napětím. Jsou tedy také schopny provádět účinné zkušební izolační zařízení ve vysokonapěťových zařízeních. Neomezená přesnost kalibrace ze zkoušeče izolací PCE-IT414 je zaručena, protože z výroby byla kalibrována na velmi přesná digitální měření (v EEPROM). Zkušební napětí 10 kV nabízí jen velmi málo měřičů izolace za podstatně vyšší ceny. Definice izolačního odporu: Je odpor u elektrických zařízení v ohmech. Má proto nejvyšší důležitost pro ochranu osob proti úrazu elektrickým proudem a pro prevenci nebo zabránění poškození majetku nekontrolovanými poruchovými proudy. Prostřednictvím měření izolace se kontroluje a hodnotí stav izolace.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Obsah balení
- 1x zkoušečka izolací PCE-IT414

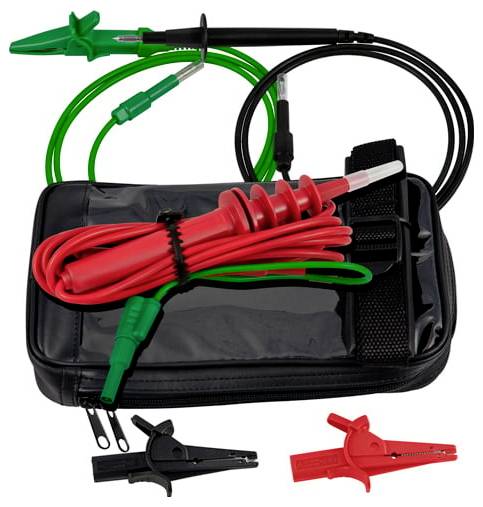

- 1x barevně kódovaná silikonová zkušební vedení
- 1x integrovaná vysokonapěťová sonda s koaxiálním silikonovým vodičem
- 8 x baterie AAA
- .
- Provedení měření izolace testovacím zařízením pro izolaci:
- Vypnutí napětí.
- Odstraňte můstek mezi N a PE.
- Jistič vedení, pojistka, proudový spínač, vypnutí spotřebičů.
- Měřicí kabely mezi vnějším vodičem a PE pak mezi vnějším vodičem a sepnutím, přístroj pro měření izolace.
- Je vhodné také mezi vnějšími vodiči měřit, aby bylo možné lépe rozpoznat poškození nebo odřčení vedení.
- Minimální hodnoty izolačního odporu musí být při zkušebním napětí 250 v DC 0,25 mΩ, při 500 v DC 0,5 mΩ, při 1000 v DC 1 mΩ.
