Name: PCE Instruments PCE-IT 110-ICA tester izolací Kalibrováno dle (ISO), 250 V, 60 MΩ
Brand: PCE Instruments
SKU: 3812593
Availability: BackOrder

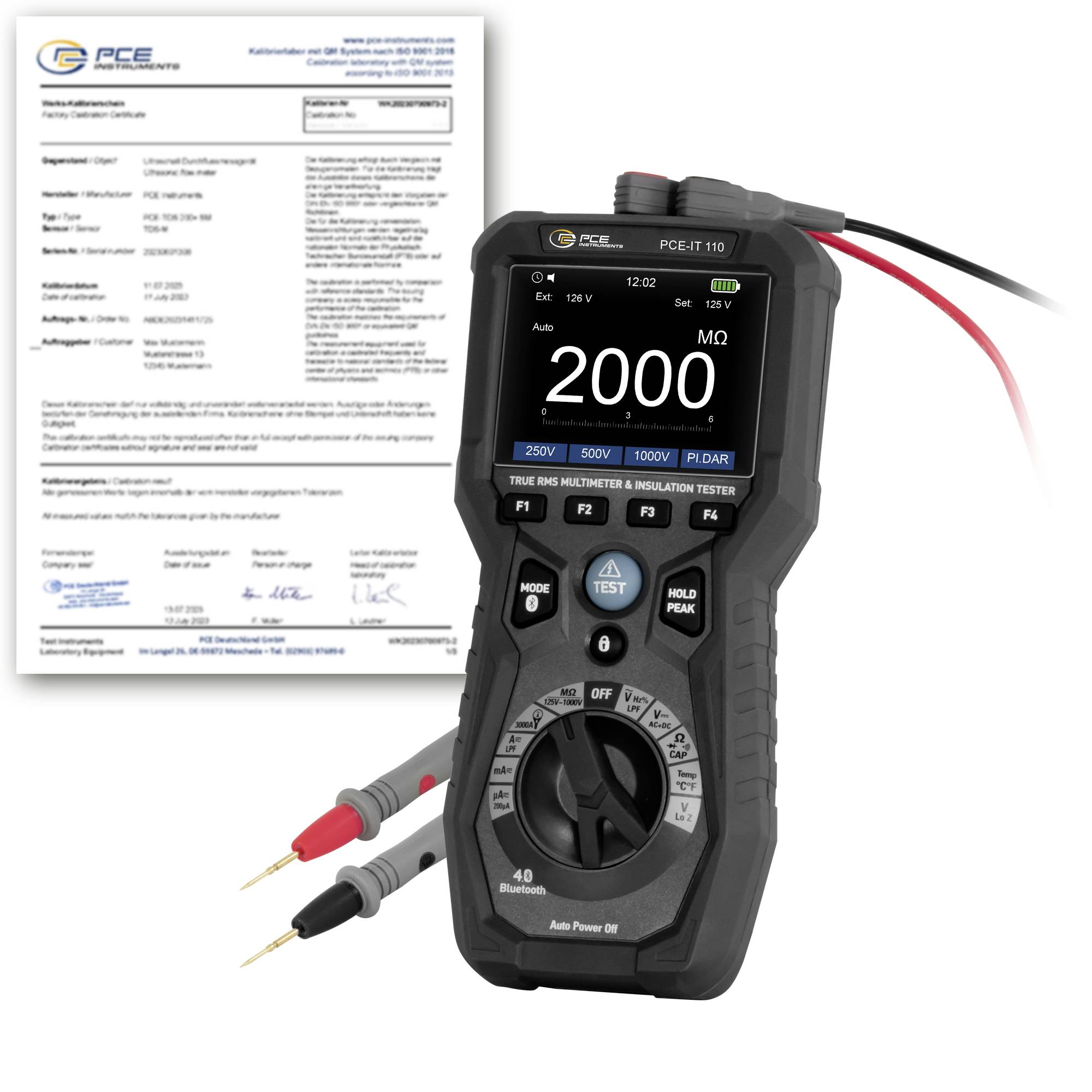

Multimetr PCE-IT 110 se skutečnou efektivní hodnotou RMS a testerem izolace s kablíky sondy, zobrazený vedle dokumentu kalibračního certifikátu.

Černá přenosná elektrická bruska na nehty zvířat s kovovou brousící hlavicí a připojeným kabelem, zobrazená na bílém pozadí.

Detailní záběr adaptéru konektoru termočlánku s černým plastovým tělem označeným 'K-TYPE' a červeným a černým měřicím vedením.

Detailní snímek dvou izolovaných elektrických testovacích sond se šedými rukojetí, jedné s červeným hrotem a jedné s černým hrotem, ukazující ostré kovové hroty sond.

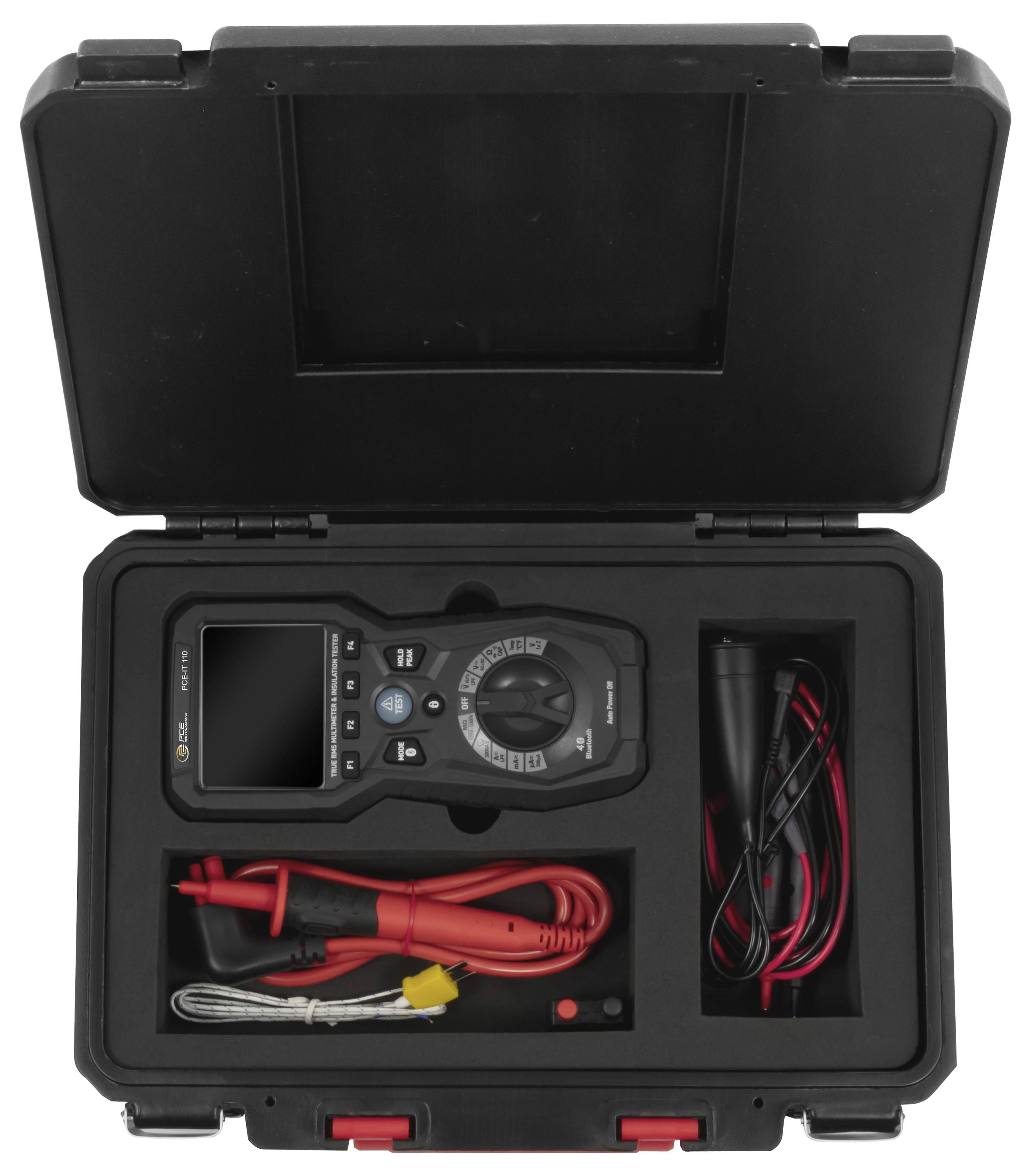

Otevřená tvrdá bedna s digitálním multimetrem s sondami, červenými testovacími vodiči a kabely v pěnových přihrádkách.

1/5

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 11. 1. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (18 069,00 Kč / kus)

18 069,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Tester izolací PCE-IT 110-ICA PCE Instruments

ZKUŠEBNÍ NAPĚTÍ PRO IZOLACI 125 V, 250 V, 500 V, 1000 V.
MĚŘICÍ FUNKCE: FUNKCE HOLD, MIN, MAX, PEAK
PI (index polarizace), DAR (absorpční poměr)
Ukazatel vysokého napětí a přetížení
Test diod
Automatické vybití
Automatické vypnutí
Zajišťovací tlačítko
Datová paměť s loggerem
Bluetooth pro App spojení
Přípojky pro Rogowského cívku
Vč. kalibračního certifikátu ISO

Dodatečné informace:

Technické parametry

Stejnosměrné napětí DC
Rozsah měření: 0 až 600 mV
Rozlišení: 0,1 mV
Přesnost ± (0,9 % + 5 číslic)
Přetížení 1000 V.
Stejnosměrné napětí DC
Rozsah měření 600 mV... 6 V
Rozlišení: 0,001 V
Přesnost ± (0,9 % + 5 číslic)
Stejnosměrné napětí DC
Rozsah měření 6... 60 V
Rozlišení: 0,01 V
Přesnost ± (0,9 % + 5 číslic)
Stejnosměrné napětí DC
Rozsah měření 60... 600 V
Rozlišení: 0,1 V
Přesnost ± (1 % + 5 číslic)
Stejnosměrné napětí DC
Rozsah měření 600... 1000 V
Rozlišení 1 V.
Přesnost ± (1 % + 5 číslic)
DC
Rozsah měření: 0 až 200 µA
Rozlišení 0,1 µA
Přesnost ± (0,9 % +8 číslic)
DC
Rozsah měření 200 μA... 600 mA
Rozlišení 0,1 mA
Přesnost ± (1,2 % + 3 digity)
DC
Rozsah měření 600 mA... 10 A
Rozlišení 0,01 A
Přesnost ± (1,5 % + 5 číslic)
Kapacita
Rozsah měření: 0 až 60 nF
Rozlišení 0,01 nF
Přesnost ± (5 % + 35 číslic)
Kapacita
Rozsah měření 60... 600 nF
Rozlišení 0,1 nF
Přesnost ± (2,5 % +8 číslic)
Kapacita
Rozsah měření 600 nF... 6 µF
Rozlišení 0,001 μF
Přesnost ± (3 % + 5 číslic)
Kapacita
Rozsah měření 6... 60 µF
Rozlišení 0,01 μF
Přesnost ± (3 % + 5 číslic)
Kapacita
Rozsah měření 60... 600 µF
Rozlišení 0,1 μF
Přesnost ± (3 % + 5 číslic)
Kapacita
Rozsah měření 600... 6000 µF
Rozlišení 1 µF
Přesnost ± (2,5 % + 20 číslic)
Teplota typ k
Rozsah měření: -20 ... +600 °C
Rozlišení: 0,1 °C
Přesnost: ±3 % naměřené hodnoty 40 AŽ +5 °C
Teplota typ k
Rozsah měření 600... 1000 ℃
Rozlišení 1 °C
Přesnost: ±3 % naměřené hodnoty 40 AŽ +5 °C
Teplota typ k
Rozsah měření -4... +600 °F
Rozlišení: 0,1 °F
Přesnost: ±3 % naměřené hodnoty +9 °F)
Teplota typ k
Rozsah měření 600... 1832 °F
Rozlišení 1 °F
Přesnost: ±3 % naměřené hodnoty +9 °F)
Střídavé napětí AC
Rozsah měření: 0 až 6 V
Rozlišení: 0,001 V
Přesnost ± (1 % + 5 číslic) @50... 60 Hz / ± (3 % +5 číslic) @61... 1000 Hz
Přetížení 1000 V.
Frekvenční rozsah 50... 1000 Hz
Střídavé napětí AC
Rozsah měření 6... 60 V
Rozlišení: 0,01 V
Přesnost ± (1 % + 5 číslic) @50... 60 Hz / ± (3 % +5 číslic) @61... 1000 Hz
Frekvenční rozsah 50... 1000 Hz
Střídavé napětí AC
Rozsah měření 60... 600 V
Rozlišení: 0,1 V
Přesnost ± (1 % + 5 číslic) @50... 60 Hz / ± (3 % +5 číslic) @61... 1000 Hz
Frekvenční rozsah 50... 1000 Hz
Střídavé napětí AC
Rozsah měření 600... 1000 V
Rozlišení 1 V.
Přesnost ± (1,2 % + 5 číslic) @50... 60 Hz / ± (3 % +5 číslic) @61... 1000 Hz
Frekvenční rozsah 50... 1000 Hz
Střídavý proud AC
Rozsah měření: 0 až 200 µA
Rozlišení 0,1 µA
Přesnost ± (1,2 % +8 číslic)
Frekvenční rozsah 50... 1000 Hz
Střídavý proud AC
Rozsah měření 200 μA... 600 mA
Rozlišení 0,1 mA
Přesnost ± (1,2 % + 5 číslic)
Frekvenční rozsah 50... 1000 Hz
Střídavý proud AC
Rozsah měření 600 mA... 10 A
Rozlišení 0,01 A
Přesnost ± (1,5 % + 5 číslic)
Frekvenční rozsah 50... 1000 Hz
Izolační odpor
Zkušební napětí DC 125 V.
Rozsah měření 0,125... 6 MΩ
Rozlišení 0,001 MΩ
Přesnost ± (2 % + 10 číslic)
Izolační odpor
Zkušební napětí DC 250 V.
Rozsah měření 0,25... 6 MΩ
Rozlišení 0,001 MΩ
Přesnost ± (2 % + 15 číslic)
Izolační odpor
Zkušební napětí DC 500 V.
Rozsah měření 0,5... 6 MΩ
Rozlišení 0,001 MΩ
Přesnost ± (2 % + 10 číslic)
Izolační odpor
Zkušební napětí DC 1000 V.
Rozsah měření 1... 6 MΩ
Rozlišení 0,001 MΩ
Přesnost ± (3 % + 10 číslic)
Izolační odpor
ZKUŠEBNÍ NAPĚTÍ DC 125 V, 250 V, 500 V, 1000 V.
Rozsah měření 6... 60 MΩ
Rozlišení 0,01 MΩ
Přesnost ± (2 % + 10 číslic)
Izolační odpor
ZKUŠEBNÍ NAPĚTÍ DC 125 V, 250 V, 500 V, 1000 V.
Rozsah měření 60... 600 MΩ
Rozlišení 0,1 MΩ
Přesnost ± (4 % + 5 číslic)
Izolační odpor
ZKUŠEBNÍ NAPĚTÍ DC 125 V, 250 V, 500 V, 1000 V.
Rozsah měření 600... 6000 MΩ
Rozlišení 1 MΩ
Přesnost ± (5 % + 10 číslic)
Resistor
Rozsah měření: 0 až 600 Ω
Rozlišení 0,1 Ω
Přesnost ± (1,2 % + 10 číslic)
Resistor
Rozsah měření 600 Ω... 6 kΩ
Rozlišení 0,001 kΩ
Přesnost ± (1,5 % + 5 číslic)
Resistor
Rozsah měření 6... 60 kΩ
Rozlišení 0,01 kΩ
Přesnost ± (1,5 % + 5 číslic)
Resistor
Rozsah měření 60... 600 kΩ
Rozlišení 0,1 kΩ
Přesnost ± (1,5 % + 5 číslic)
Resistor
Rozsah měření 600 kΩ... 6 MΩ
Rozlišení 0,001 MΩ
Přesnost ± (1,5 % + 5 číslic)
Resistor
Rozsah měření 6... 60 MΩ
Rozlišení 0,01 MΩ
Přesnost ± (2,5 % + 10 číslic)
Měření frekvence
Rozsah měření 40... 10000 Hz
Rozlišení 0,01 Hz
Přesnost ± (1 % + 5 číslic)
Obecné technické údaje
FUNKCE MĚŘENÍ MIN, MAX, HOLD, PI, DAR
Displej s barevným LCD displejem
Velikost displeje 3,5"
Rychlost aktualizace displeje 3 x za sekundu
Měřicí frekvence: 3 Hz
Interní paměť paměťových médií
Kapacita paměti: 1800 hodnot
Interval ukládání 1 s.
Interval ukládání až 60 min
Rozhraní Bluetooth
Automatické vypnutí od ... do 15... 60 min
Bezpečnostní standard CAT Cat III 1000 v, Cat IV 600 V.
Test diod zkušební proud: Menší než 1,5 mA, max. Napětí při volnoběhu: 3,2 v DC
Jazyk menu: Angličtina (US), angličtina (GB)
Stupeň krytí: IP65
6 x baterie AA 1,5 v, alkalicko-manganová
Kapacita 2500 mAh
Provozní podmínky 5 … 40 °C, 0 ... 80 % relativní vlhkost
Skladovací podmínky -20... 60 °C, 0 ... 80 % relativní vlhkost
Rozměry (D x Š x v) 215 x 100 x 65 mm
Hmotnost 569 g

Kategorie produktu: tester izolací

Zkušební napětí: 250 V

Měřicí funkce: napětí DC
proud DC
teplota
napětí AC
proud AC
izolační odpor
frekvence

Zkouška průchodnosti: 6 - 60 MΩ, 600 kΩ - 6 MΩ, 60 - 600 kΩ, 6 - 60 kΩ, 600 Ω - 6 kΩ, 0 - 600 Ω

: ISO

Rozsah měření odporu: 6 MΩ

Rozhraní: Bluetooth®

: IP65

Napájení: 1,5 V

Rozm.: (d x š x v) 215 x 100 x 65 mm

Hmotnost: 569 g

Displej: LCD
digitální

Frekvence (max.): 10000 Hz

Frekvence (min.): 40 Hz

Rozsah frekvence: 40 Hz - 10000 Hz

Izolační odpor (max.): 60 MΩ

Možnost kalibrace: Vč. kalibračního certifikátu ISO

Rozsah měření napětí (max.): 1000 V/DC
500 V/DC
250 V/DC
125 V/DC

Rozsah měření napětí (min.): 0 V/AC

Šířka: 100 mm

V: 65 mm

Délka: 215 mm

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3812593 PCE Instruments PCE-IT 110-ICA tester izolací Kalibrováno dle (ISO), 250 V, 60 MΩ

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812593 PCE Instruments PCE-IT 110-ICA tester izolací Kalibrováno dle (ISO), 250 V, 60 MΩ

Popis

Zkoušečka izolace spojuje funkce plnohodnotného digitálního multimetru s výkonnou zkoušečkou izolace a je ideální ideal pro profesionální použití v průmyslu, řemescích a napájení. Kromě měření napětí, proudu a odporu nabízí přístroj také měření frekvence a kapacity a měření teploty pomocí dodaného termočlánku typu K. díky automatické volbě rozsahu a velkému barevnému LCD displeji s úhlopříčkou 3,5" umožňuje snadné a přesné ovládání. Tester izolace umožňuje testy izolace s volitelným zkušebním napětím od 125 v do 1000 v a měří izolační odpor až do 6000 MΩ. Navíc podporuje měření indexu polarizace (PI) a absorpce (DAR), což umožňuje was fundované posouzení kvality izolace vodičů, motorů, skříňových rozvaděčů a elektrických zařízení.

Díky integrované datové paměti lze výsledky měření zobrazit přímo na přístroji pro pozdější analýzu. Pomocí technologie Bluetooth lze data bezdrátově přenést do smartphonu nebo tabletu - zejména s ohledem na dokumentaci a zkušební protokoly. Přístroj doplňuje další funkce jako automatické vybíjení po měření, záznam MIN. / MAX. / Peak hodnoty, funkce Hold a také tlačítko uzamčení pro provoz v režimu volné rukou. Zkoušečka izolace splňuje nejvyšší požadavky na bezpečnost podle Cat IV 600 v / Cat III 1000 v a je tak bezpečně použitelná i pro práci v rozvodu energie a v technickém vybavení budov.

Typické oblasti použití tohoto testeru izolace jsou mimo jiné elektroinstalace, montáž rozvodných skříní, údržba strojů a zařízení, fotovoltaické systémy, servisní odvětví a technická vzdělávací zařízení. Díky své kombinaci mnohostrannosti, přesnosti a moderního připojení je tento tester izolací dobrým nástrojem pro každého odborníka.
