PCE Instruments PCE-HVAC 2 anemometr PCE-HVAC 2

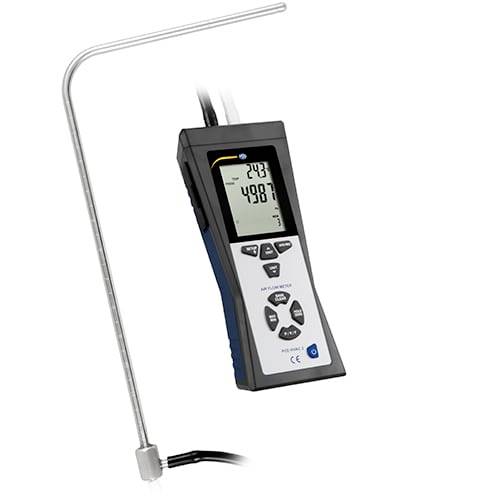

Přenosný digitální měřicí přístroj s drátěnou kovovou sondou, který zobrazuje živé numerické údaje na displeji.

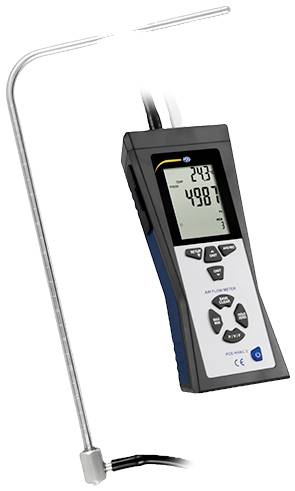

Ruční průtokoměr vzduchu zobrazující 28,6°C a 3852 Pa se připojenými sondami/kabely v horní části.

Stříbrná kovová trubka s černou hadicí připojenou na levém konci, zobrazená na bílém pozadí.

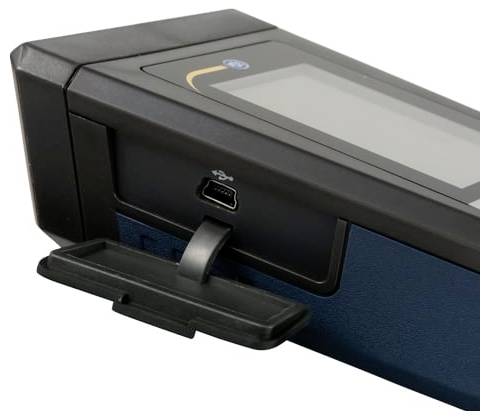

Detailní záběr na černé ruční zařízení s dotykovým displejem a portem USB na straně.

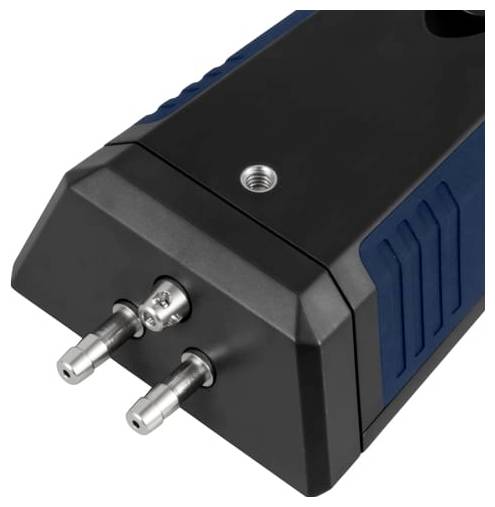

Detailní záběr na černé a modré elektronické zařízení se dvěma kovovými konektory na přední straně a závitovým montážním otvorem, zobrazeným na jednobarevném pozadí.

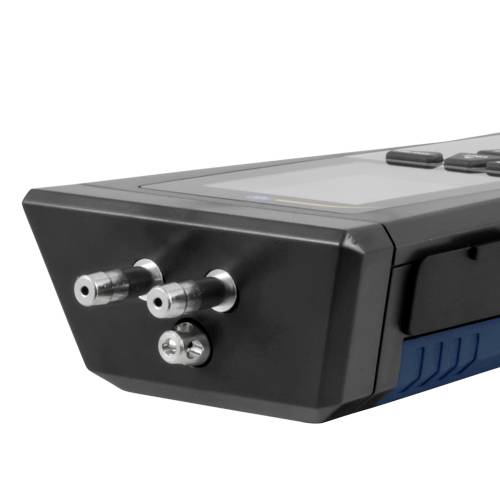

Přenosné elektronické měřicí zařízení s digitálním displejem a dvěma konektory na přední straně pro sběr dat.

1/6

Datasheety: (PDF)

Doručení: Út 29. 9.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (7 552,89 Kč / kus)

7 552,89 Kč

Bez DPH.

Doprava zdarma

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Anemometr s Pitotovou trubicí PCE-HVAC 2

Pro rychlost vzduchu, tlak vzduchu, proud vzduchu
Navíc zobrazení okolní teploty
Funkce vynulování
Funkce MIN, MAX, AVR, Rec a HOLD
Podsvícený LCD displej
Duální zobrazení naměřených hodnot na LCD

Technické parametry

Rozsah měření tlaku vzduchu 0,7252 psi 50,00 mbar 20,07 inH2O 509,8 mmH2O 5000 Pa Rozlišení 0,0001 psi 0,01 mbar 0,01 inH2O 0,1 mmH2O 1 Pa Přesnost ±0,3 % rozsahu měření při 25 °C. Opakovatelnost ±0,2 % (max. ±0,5 % z naměřené hodnoty) Linearita / hystereze ±0,29 % z naměřené hodnoty Rozsah tlaku 5000 Pa maximální tlak 10 psi Doba odezvy typicky 0,5 sekund Volitelné jednotky mbar, psi, inH2O, mmH2O nebo Pa Rychlost vzduchu Rozsah měření 1... 80 m/s 200... 15733 ft/min 3,6... 288 km/h 2,24...178,66 mph 2... 154,6 uzlů Rozlišení 0,01 m/s, 1 ft/min, 0,1 km/h, 0,01 MPH, 0,1 uzlů Přesnost při m/s: ±2,5 % z naměřené hodnoty při ft/min, km/h, MPH a uzlech: V závislosti na rychlosti vzduchu a velikosti kanálu Objemový průtok Rozsah měření: 0 až 99999 m³/min 0... 99999 ft³/min Rozlišení 0,001 … 100 m³/min 0,0001... 100 ft³/min Teplota Rozsah měření: 0 až +50 °C (+32 2) +122 °F Rozlišení: 0,1 °C, 0,1 °F Přesnost ±1 °C ±2 °F Obecně průměr Pitotovy trubice 8 mm délka měřící hadice vždy 850 mm celková délka Pitotovy trubice 335 mm Ukazatel stavu nabití baterie Napájení 9 v baterií Provozní podmínky 0 … +50 °C /< 90 % r.v. nekondenzující Skladovací podmínky -10... 60 °C /< 90 % r.v. nekondenzující Interní paměť pro 99 naměřených hodnot na každé rozhraní USB LCD displej Materiál pouzdra: ABS plast Rozměry Přístroj 206 x 95 x 45 mm Pitotova trubice Ø 335 mm: 8 mm Hmotnost (včetně Pitotovy trubice, baterie a měřicího hadička) 600 g. Anemometr s Pitotovou trubicí má závit na spodní straně, takže jej lze namontovat na stativ. Měřicí hadice se nasadí na horní stranu anemometru v Pitotovy trubici a lze je tak připojit k Pitotovy trubici.

Kategorie produktu: anemometr

: bez certifikátu

Ke stažení

List technických údajů

List technických údajů 2452470 PCE Instruments PCE-HVAC 2 anemometr PCE-HVAC 2

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452470 PCE Instruments PCE-HVAC 2 anemometr PCE-HVAC 2

Popis

Anemometr s Pitotovou trubicí pro vysoké rychlosti proudění s Pitotovou trubicí pro rychlosti proudění až 80 m/s / mimo jiné zjišťuje diferenční tlak, objemový průtok, teplotu / s pamětí / softwarem pro přenos v reálném čase včetně PCE-HVAC-2 je anemometr s Pitotovou trubicí od PCE Instruments pro měření diferenčního tlaku, proudění vzduchu, rychlosti vzduchu a teploty. Anemometr vybavený Pitotovou trubkou je díky své konstrukci vhodný zejména pro rychlé a přesné zjištění vysokých rychlostí vzduchu až 80 m/s. Při měření rychlosti proudění jsou u tohoto anemometru s Pitotovou trubicí k dispozici různé jednotky (m/s, uzly, km/h, mph, ft/min). Pitotova trubice s průměrem pouze 8 mm a délkou 33,5 cm umístěná na anemometru s Pitotovou trubicí umožňuje použití v úzkých prostorech, malých otvorech a potrubních systémech. Výrobce PCE Instruments má tento měřicí přístroj několik praktických funkcí, které ho činí všestranně použitelným. Anemometr s Pitotovou trubicí je na spodní straně opatřen závitem pro montáž na stativ. Uživatel tak má v této kombinaci se dvěma volnýma rukama větší flexibilitu při manipulaci s Pitotovou trubicí. Obě dodávané tlakové hadice o délce 85 cm se nasadí na anemometr s Pitotovou trubicí na horní straně a lze je následně připojit k Pitotovy trubici ve tvaru L. Pro optimální odečítání výsledků měření i za nepříznivých světelných podmínek má výrobce anemometr s Pitotovou trubicí velký, podsvícený LCD displej. Interní paměť naměřených hodnot anemometru s Pitotovou trubicí umožňuje uložit až 99 naměřených hodnot na každý parametr. Díky tomu lze shromážděné údaje kdykoli uložit a znovu vyvolat. Anemometr s Pitotovou trubicí umožňuje uložit maximální a minimální hodnoty. Aby bylo možné znovu odečíst poslední výsledky měření, je anemometr vybaven praktickou funkcí Data Hold. Pomocí USB rozhraní anemometru s Pitotovou trubicí lze v kombinaci se softwarem, který je součástí dodávky, provádět měření v reálném čase. Pro úsporu baterie má výrobce měřicí přístroj funkci Auto Power Off. Anemometr s Pitotovou trubicí se po krátké době automaticky vypne. Oblast použití anemometr s Pitotovou trubicí jsou přednostně používány v klimatizační a větrací technice. ideal pro zjištění rychlosti proudění ve větracích kanálech. Anemometr PCE Instruments s Pitotovou trubicí je nepostradatelný pro mnoho jiných míst použití v řemeslné výrobě, průmyslu nebo pro zjištění vysoké rychlosti větru. Odolný měřicí přístroj s ergonomickým pouzdrem a podsvíceným displejem zaručuje vysokou přesnost měření při snadném ovládání. Anemometr PCE Instruments s Pitotovou trubicí je flexibilně použitelný a poskytuje přesné výsledky i při nepříznivých podmínkách prostředí. Necitlivost odolné kovové Pitotovy trubice oproti mechanické zátěži je další výhodou. Díky těmto vlastnostem se měřicí přístroj hodí jako spolehlivý společník od techniků, instalatérů i expertů. Pitotova trubice funguje na anemometru s Pitotovou trubicí a skládá se ze dvou základních komponent. Patří mezi ně diferenční tlakoměr a Pitotova trubice, které se nazývají „Prandtl“ trubicí, Pitotovou trubicí. Pitotova trubice je většinou L-válcovitá kovová trubka, která je na přední straně vybavena otvorem. Na straně se nacházejí kruhově další otvory odsazené o 90°. Pomocí malých kanálů v kovové trubici je tlak přilehlý k otvorům přenesen na diferenční tlakoměr, který umožňuje měřit diferenční tlak mezi celkovým tlakem a statickým tlakem. Pro měření rychlosti vzduchu s anemometrem s Pitotovou trubicí se Pitotova trubice nasměrová paralelně se směrem proudění a proti směru proudění. Celkový tlak vznikající na předním otvoru se skládá ze statického tlaku a dynamického tlaku. Statický tlak se měří bočními otvory. Pomocí rozdílu mezi celkovým tlakem - statickým tlakem je připojený diferenční manometr schopen určit dynamický tlak. Dynamickým tlakem se rozumí rychlostní prvek, který lze přepočítat na rychlost proudění v souladu s Bernoulovou rovnicí. Anemometr s Pitotovou trubicí je ideální pro určení rychlosti větru. Příslušenství/servis jako příslušenství k anemometru s Pitotovou trubicí PCE-HVAC-2 jsou k dispozici nerezové Pitotovy trubice vhodné pro výrobce PCE Instruments s různými délkami a průměry. PCE Instruments nabízí kalibrační certifikát ISO CAL-AM pro anemometr, anemometr nebo větrné senzory k dodržení normy DIN ISO 9000. Kalibrační certifikáty se vydávají konkrétně pro zákazníky, každoroční rekalibraci lze provádět také prostřednictvím PCE nástrojů.
