PCE Instruments PCE-HFG 2.5K měřič síly 0 - 25000 N bez certifikátu

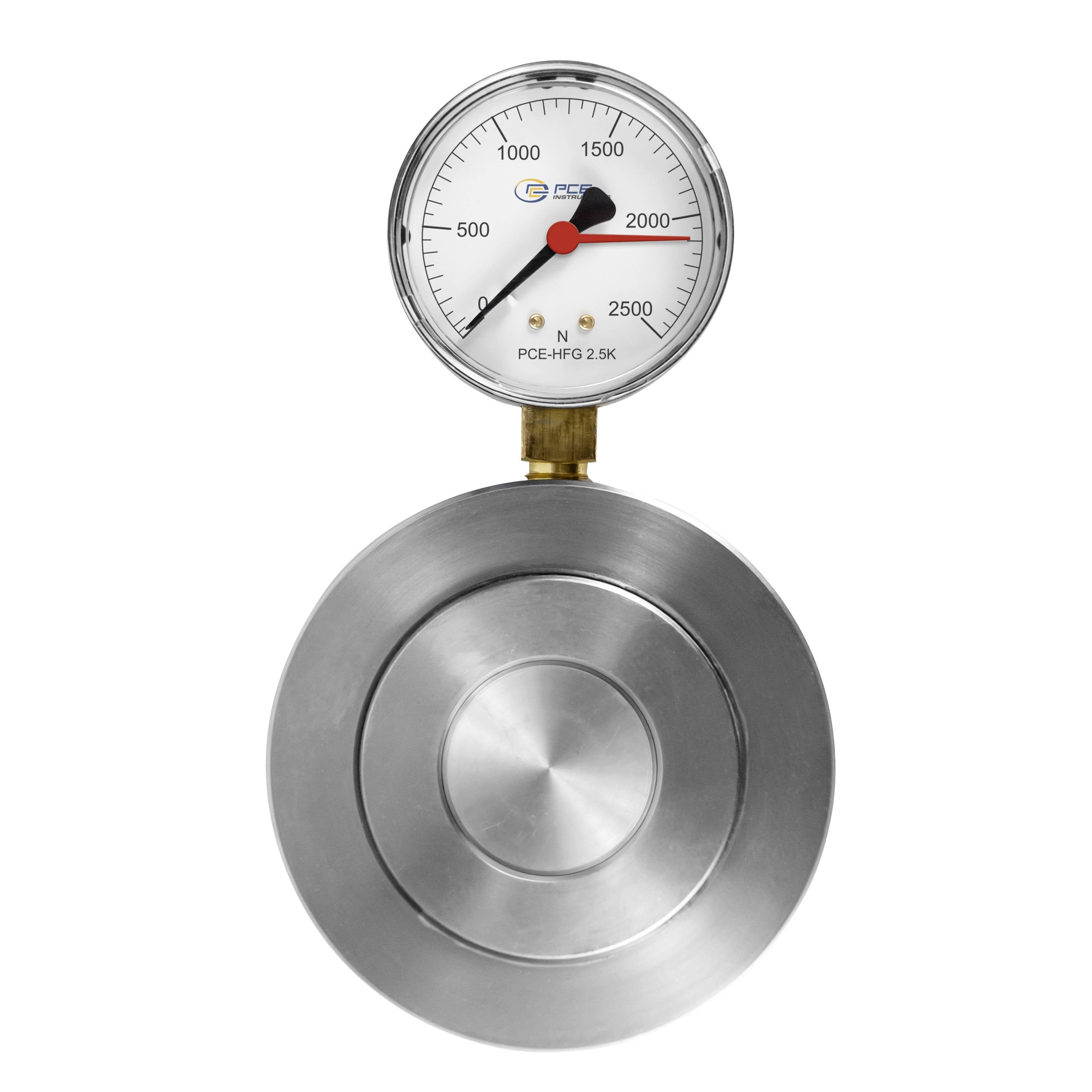

Kulatý manometr z nerezavějící oceli připevněný ke kruhovému kovovému přístroji s ciferníkem označeným až do 2500 s jehlou blízko 2000.

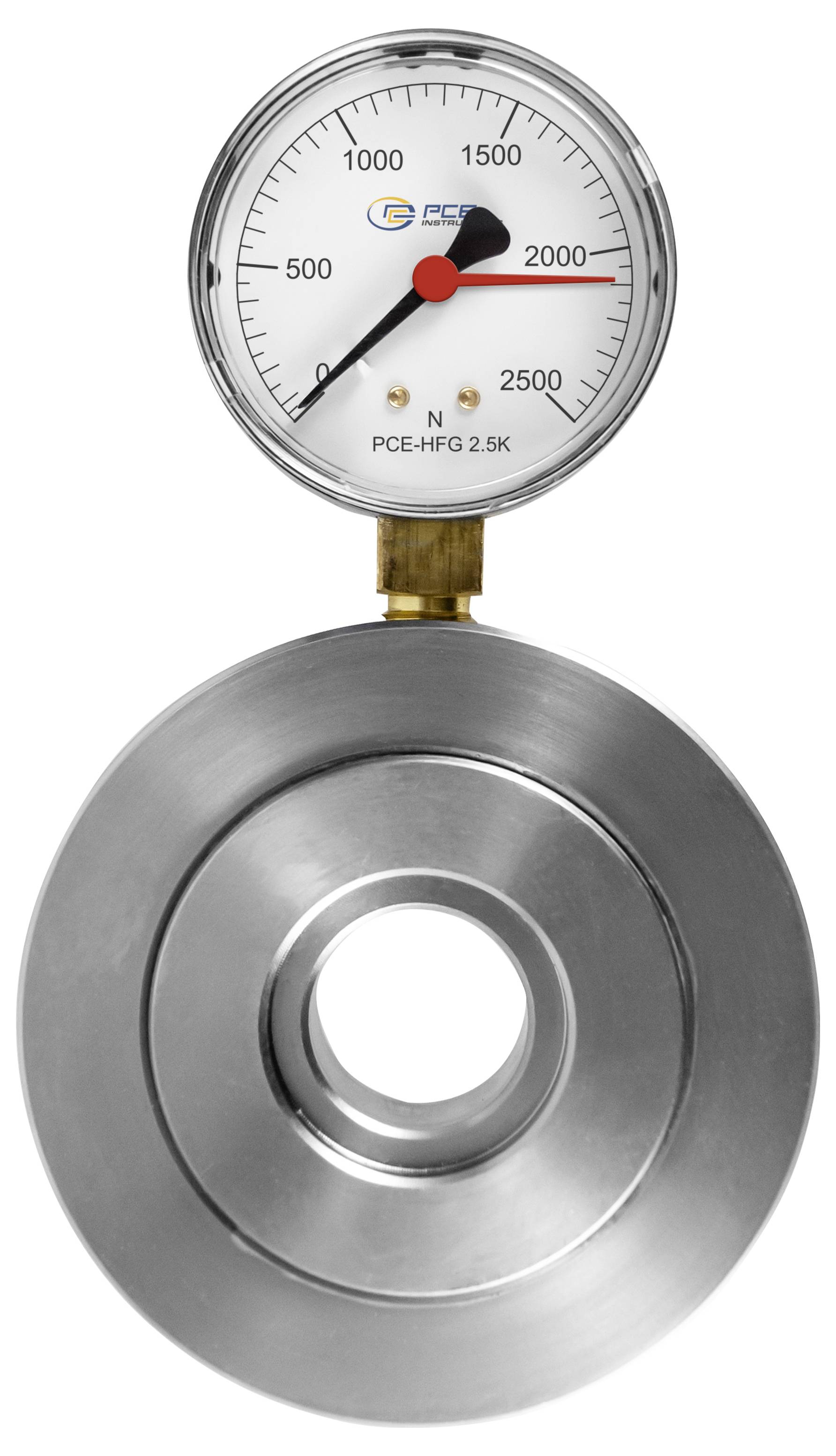

Tlakoměr připevněný na kulatém kovovém senzoru, který ukazuje hodnotu přibližně 2000 N na stupnici označené PCE-HFG 2.5K.

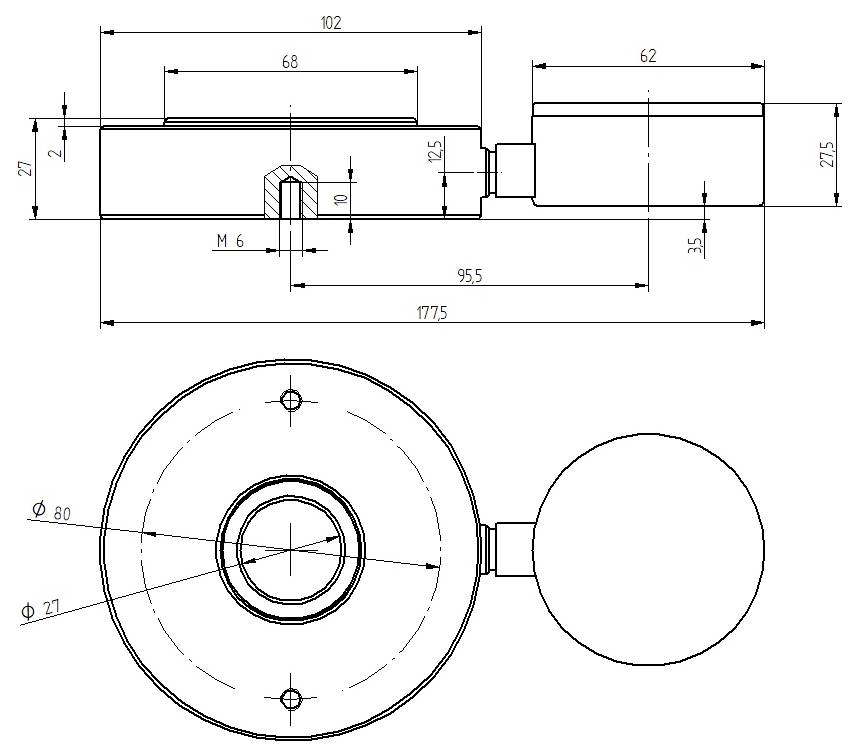

Technický výkres kruhové mechanické součásti s připojeným válcovým knoflíkem, zobrazující pohled shora a ze strany s klíčovými rozměry v milimetrech.

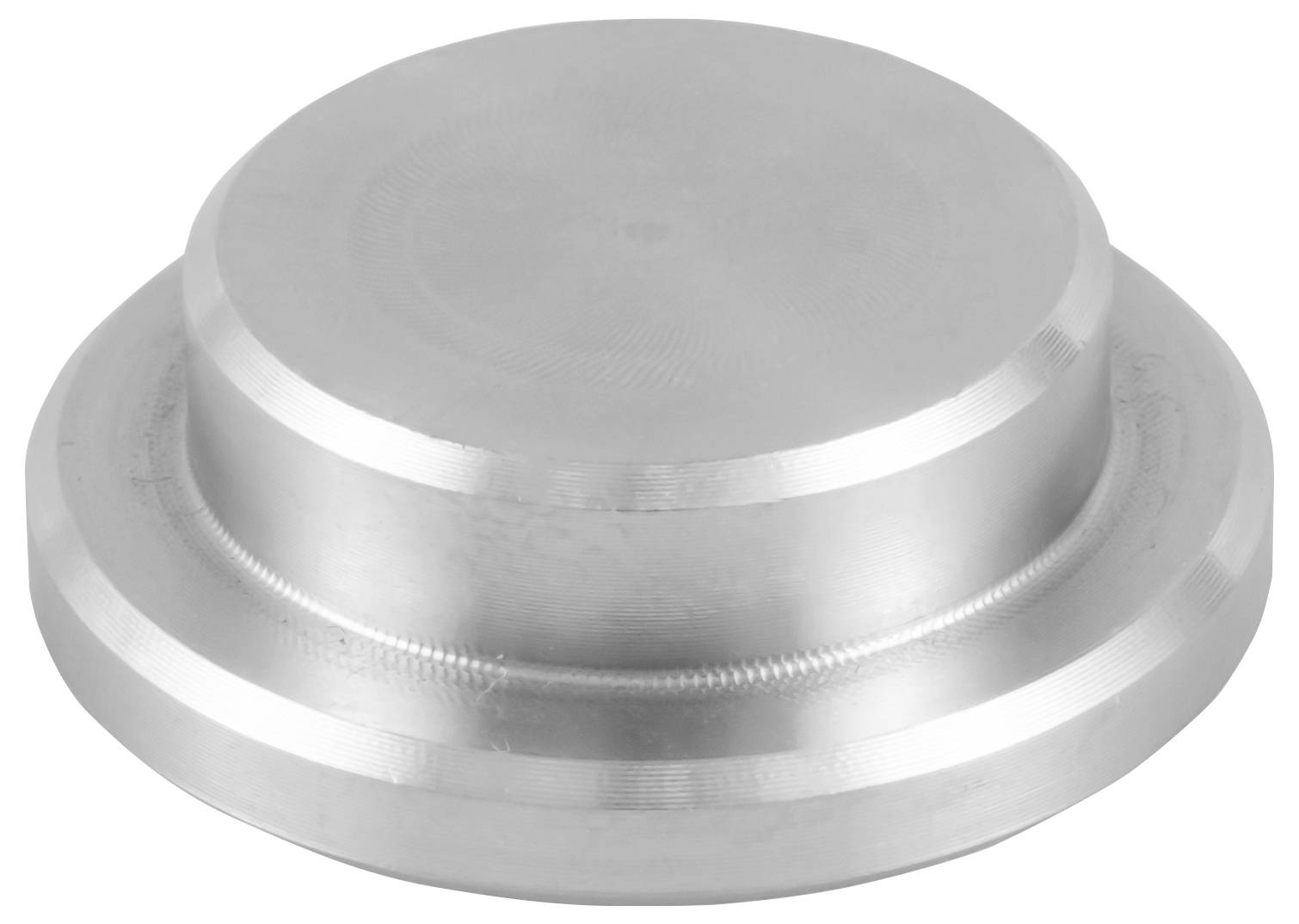

Detailní pohled na stříbrný kovový válcovitý uzávěr nebo obroušený disk se stupňovitou, zaoblenoukou základnou na bílém pozadí.

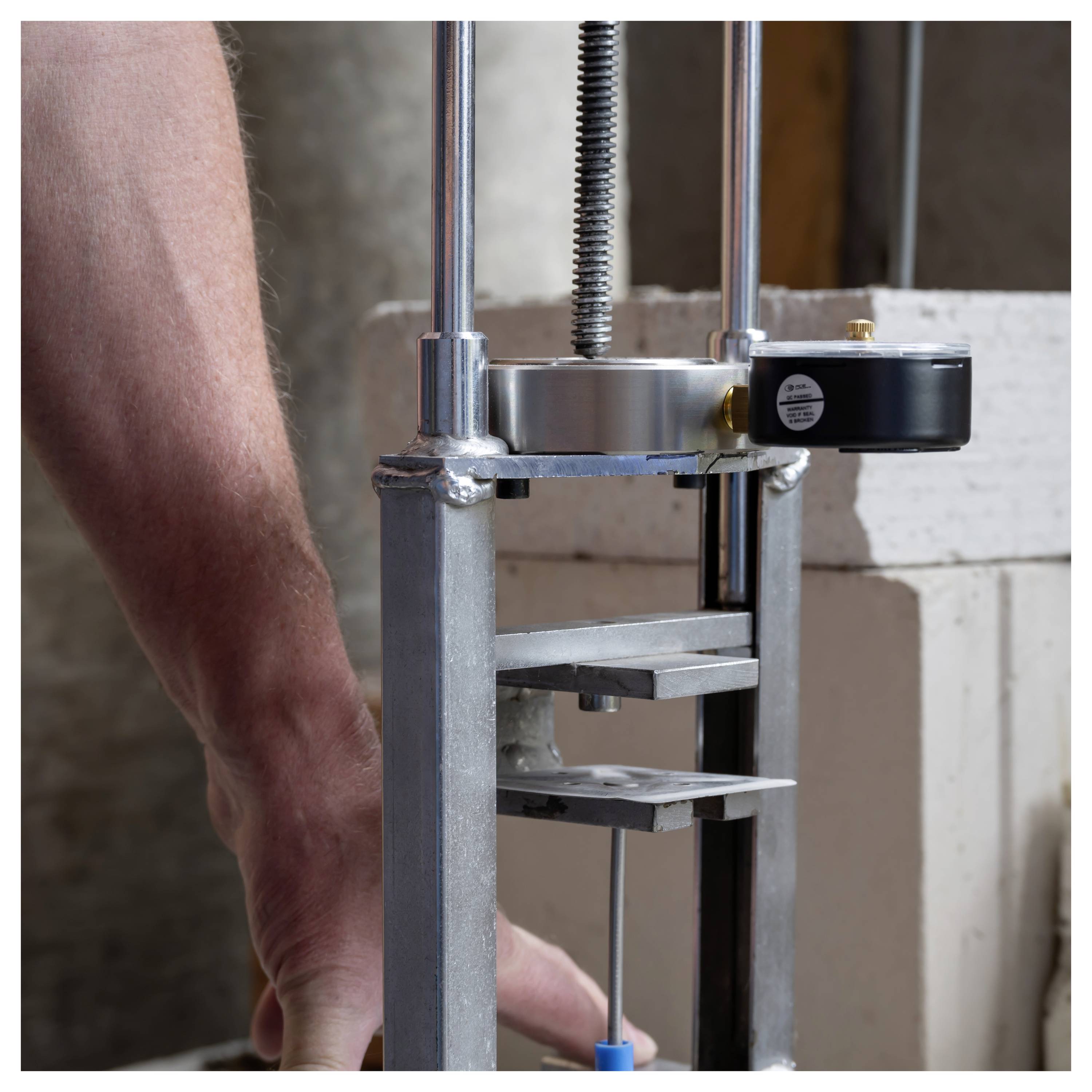

Pracovník upravuje kovový zkušební lis, který stiskuje vzorek mezi deskami, přičemž rukou otáčí ovládání vedle pozadí z cihelné zdi.

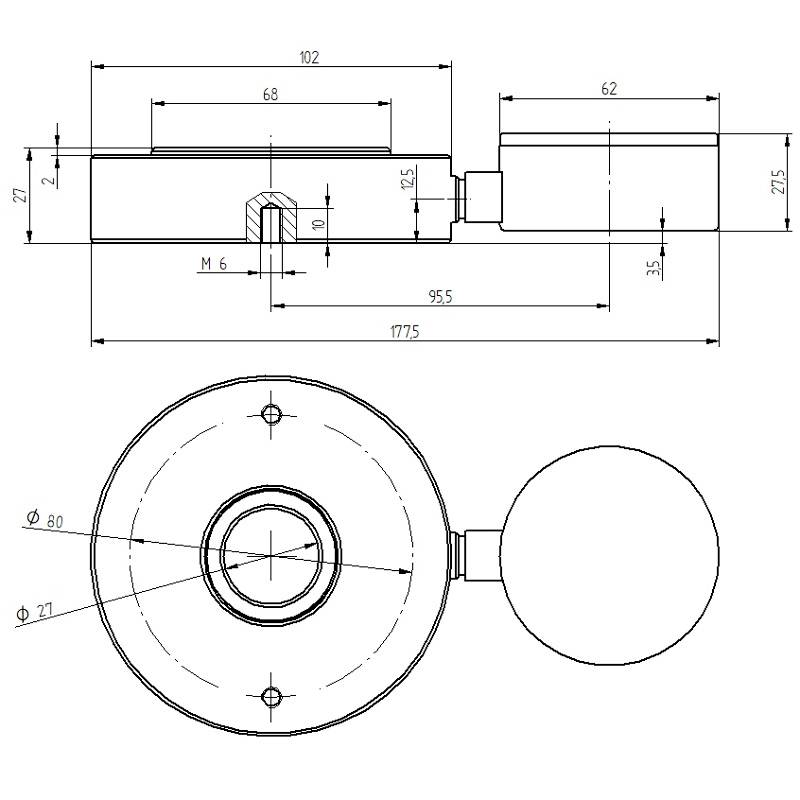

Technický výkres mechanické součásti s rozměry a detaily. Pohled shora a z boku s kótami.

1/6

Datasheety: (PDF)

Doručení: St 7. 10.

14 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (12 871,90 Kč / kus)

12 871,90 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Hydraulický snímač síly PCE-HFG 2,5K

Snímač síly z nerezové oceliMěření statických tlakůSnímače síly a tlakové razítkoUpínání šroubů pro axiální montážIntegrovaný ukazatel tahuUkazatel síly tlaku v newtonech [N]

Technické parametry

Rozsah měření 0 2.500 Nrozlišení 100 Npřesnost měření ±1,85 % rozsahu měření pro zobrazení Ø 55 mm montážní otvory 2 x M6okolní podmínky 0 50 °C.

Kategorie produktu: měřič síly

Displej: analogový

Rozsah měření síly (max.): 25000 N

: bez certifikátu

Hmotnost: 1.6 kg

Základní přesnost (±): 1.85 %

Rozsah měření síly: 0 - 25000 N

Rozsah měření síly (min.): 0 N

Ke stažení

List technických údajů

List technických údajů 2620709 PCE Instruments PCE-HFG 2.5K měřič síly 0 - 25000 N bez certifikátu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2620709 PCE Instruments PCE-HFG 2.5K měřič síly 0 - 25000 N bez certifikátu

Popis

Hydraulický silové měřicí přístroj s analogovou stupnicí / kompaktní pro malé prostory / ukazatele tahu / s upevňovacími otvory / velikost kruhového otvoru 27 mm Hydraulický měřič síly je založen na principu, že síla působí na tlačné razítko, je měřena hydraulicky. Vygenerovaný hydraulický tlak se na stupnici v newtonech zobrazuje pomocí hydraulického zařízení na měření síly. Integruje ukazatel tlaku. Další zvláštností hydraulického měřicího přístroje síly je kruhový otvor o velikosti 27 mm. Pomocí tohoto kruhového otvoru lze pomocí hydraulického měřicího přístroje síly měřit například vodící lišty, hřídele a čepy např. hydraulického lisu. S použitelným razítkovým adaptérem lze hydraulický měřič síly během vteřiny přestavět z měřiče síly kroužku na měřič tlaku. Díky tomu je hydraulické zařízení na měření síly flexibilně použitelné. Použije se hydraulický měřič síly všude tam, kde působí síly, které mají být změřeny. Hydraulické siloměr je proto vhodný pro měření údržby a nastavování např. průmyslových strojů.

Tento text byl přeložen strojově.
