PCE Instruments PCE-DSX 20-ICA stroboskop

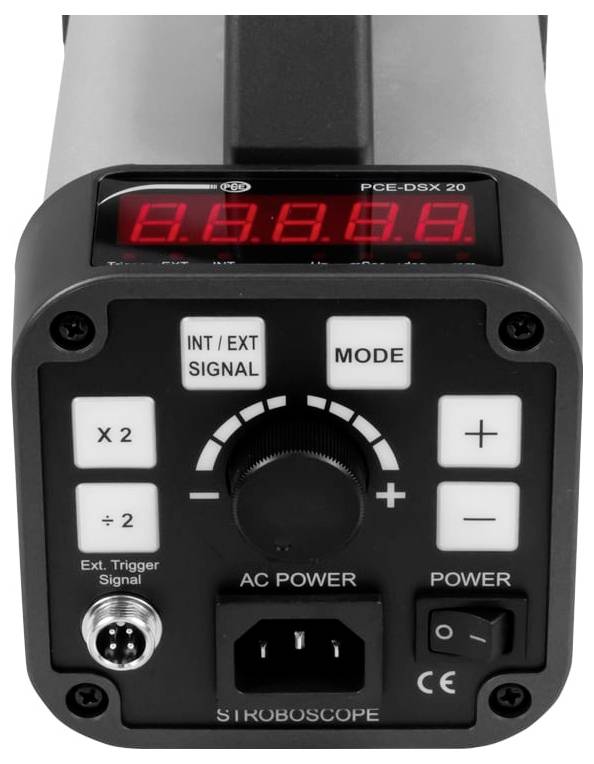

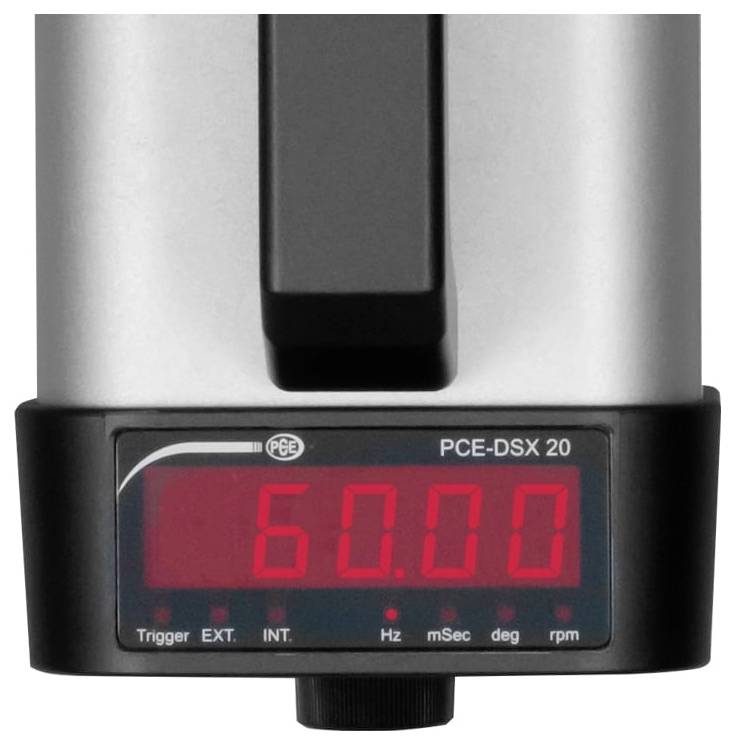

Digitální stroboskop se většinou používá pro měření otáček, vibrací nebo pro pozorování pohybu. Tento digitální stroboskop má kompaktní konstrukci a nízkou hmotnost. Digitální stroboskop tak můžete pohodlně použít i při měření na těžko přístupných místech. Nástroj je optimální nástroj pro stážisty. Frekvence záblesků je nastavena pomocí otočného knoflíku na digitálním stroboskopu a zobrazena na digitálním displeji. S digitálním stroboskopem je bez problémů možný trvalý provoz.

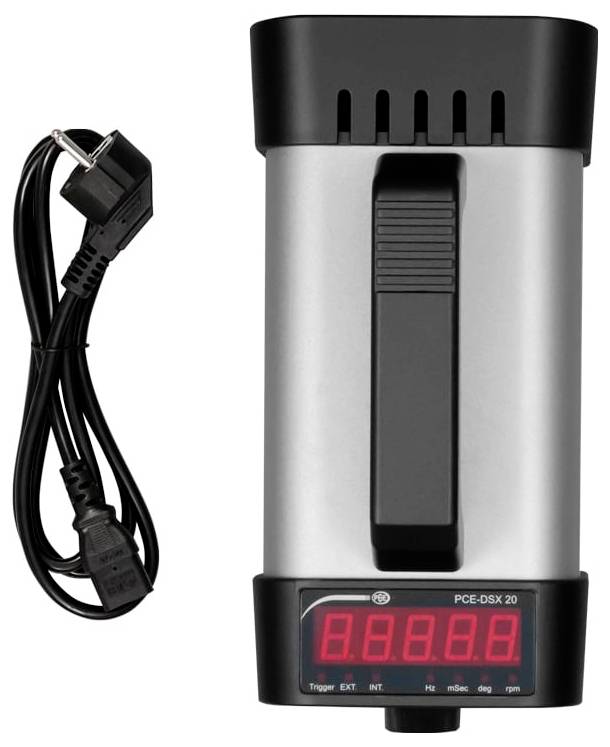

Přístroj má navíc spouštěcí vstup, který umožňuje externí spouštění nebo synchronizaci. Napájecí napětí je zajištěno síťovým kabelem. Pomocí klávesnice lze zvolit poloviční nebo dvojité otáčky.

Oblasti použití
Tento digitální stroboskop je ideálním nástrojem pro servisní techniky a pracovníky údržby průmyslových zařízení a strojů. Zkontrolujte otáčky, průběh nebo odhalte chyby, které pouhým okem vůbec nerozpoznáte - opticky vás zastaví procesy.

Stroboskop se již léta osvědčil v mnoha průmyslových procesech, ale i ve výzkumu a vývoji:

Na stáčírnách a štítkovačích pivovarů a výrobců minerální vody

Na papírových a tiskových strojích: Digitální stroboskop slouží k rozpoznání plynu při rychlosti nad 60 m/min. Podíváme-li se na dráhu před navíjením pomocí digitálního stroboskopu. S digitálním stroboskopem je možno pozorovat i velmi malé procesní chyby, jako např. pulzní funkce. Níže uvedený obrázek byl potištěn na LAN papírenského stroje. Všechny lišty a přísavky pod tímto sedacím limitem, podél těchto lišt, řádně fungují, a to až na jednu. To samozřejmě nebylo viditelné. S digitálním stroboskopem lze rozpoznat zdroj závad s velmi jemnými značkami na hotovém papíru.

Na webových strojích v textilních závodech

V automobilovém průmyslu

U rychlejících strojů a motorů: Digitální stroboskop se používá především pro stanovení otáček, jak lze vidět na obrázku níže. Často se tak používá ke kontrole nebo ke srovnávání otáček velkých rychlých elektrických rotorů s údaji ze systému řízení procesů nebo hodnoty otáček uvedené na digitálním displeji, které jsou většinou elektricky poháněny her. Kromě toho se hřídel testuje na kruhový chod. Díky tomu je digitální stroboskop optimálním nástrojem pro kontrolu motorů, hřídelí, řemenů, válců... Přesně od všeho, co was rotuje, v provozu.

Systémy ventilace v klimatickém průmyslu

Na pásových pralesích v ocelářském průmyslu

Digitální stroboskop je optimální pomůckou všude tam, kde jsou otočné díly vhodné nebo ve výrobních procesech s vysokými počty kusů.

Poznámka k prevenci nehod při použití digitálního stroboskopu:
Všechny objekty, které se opticky zastaví digitálním stroboskopem, se pohybují vysokou rychlostí. Uchovávejte proto vždy bezpečnou vzdálenost a nedotýkejte se testovaného objektu.

Obecné pokyny k používání digitálního stroboskopu
Vedle toho ukazují, jak správně používat digitální stroboskop pro vytváření správných hodnot, nebo pro vytvoření optimálního statického obrazu, nebo jaké příčiny za sebou, např. dvojité (místo 110/min je to 220/ min) otáčky. Správný přístup se samozřejmě obecně uplatňuje, i když se zde zabývá pouze příkladem pohonu a hnací hřídelí.“ Při hodnocení pouze jednoho velkého bodu lze snadno dosáhnout vizuální zastavení (nějakého nápadného místa zde lze vždy najít, na které můžete nastavit digitální stroboskop). Při pohledu na více klínových řemenů s digitálním stroboskopem byste měli, pokud je to možné, např. při opravě nebo servisu stroje, označit referenční linii kolmou ke směru otáčení všech řemenů.

Příklad měření na hřídeli:
Při dobře nebo optimálně centrovaném hřídeli s oběžným kolem změřte při optickým zastavení vždy skutečné otáčky. Pokud má oběžné kolo ale axiální ráz nebo nevyváženost, digitální stroboskop měří např. dvojité otáčky. Tato skutečnost často vede k chybám v místním provozu.

Tento text byl přeložen strojově.
