PCE Instruments PCE-DPD-P2 digitální ukazatel

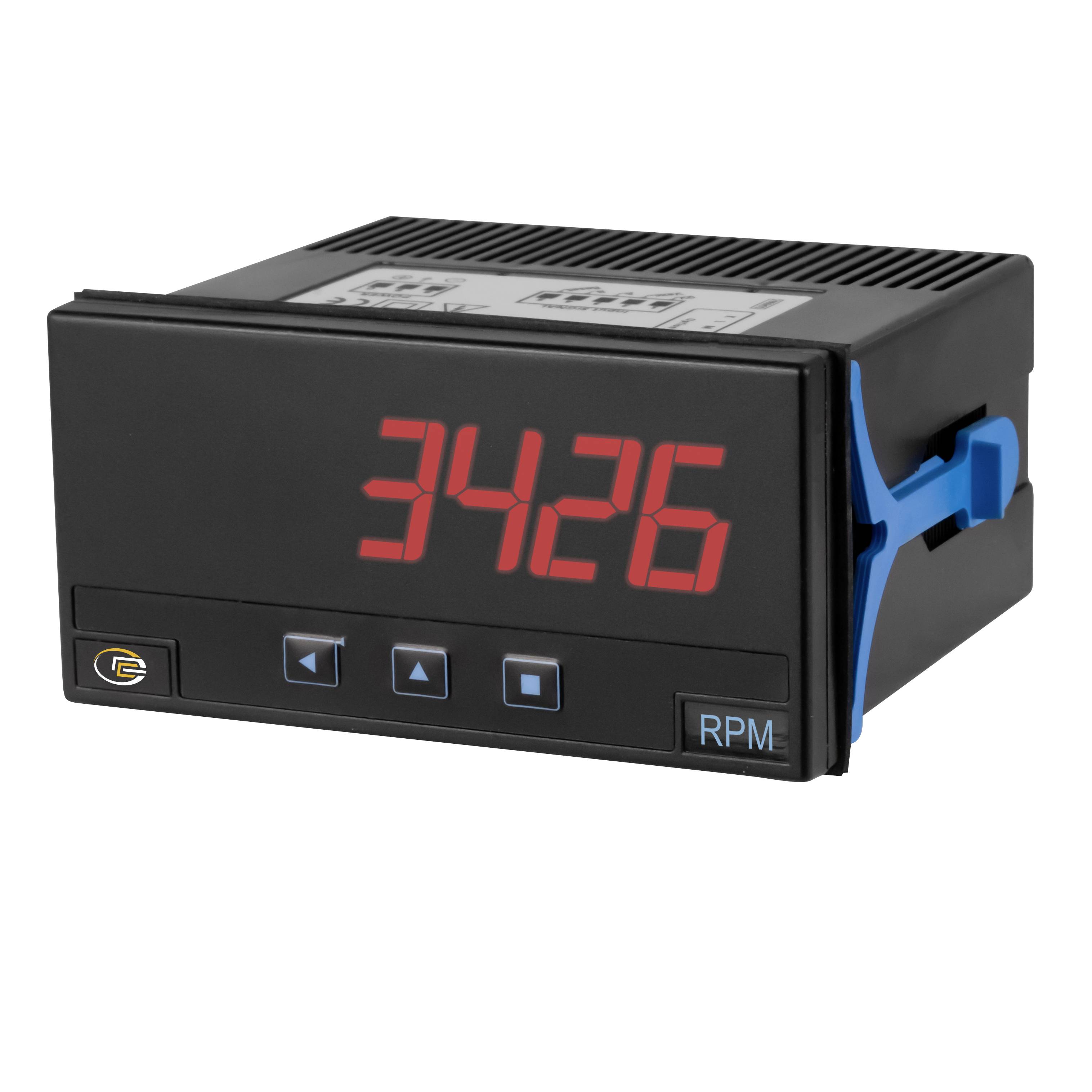

Černý digitální otáčkoměr zobrazující 3426 na červené LED obrazovce s předními ovládacími tlačítky a modrým bočním klipem pro montáž na panel

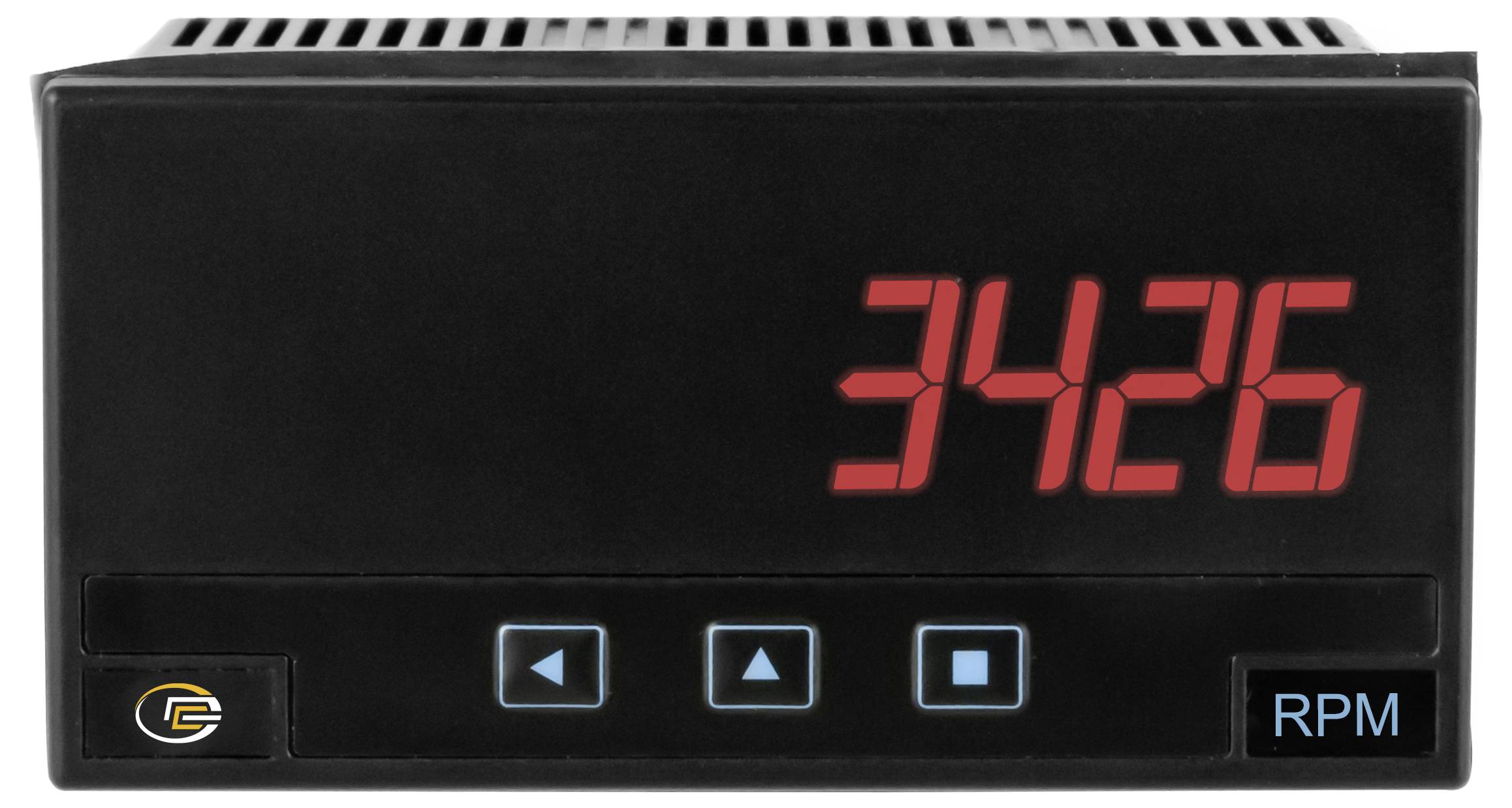

Digitální panelový displej zobrazuje '34.26' v červených sedmisegmentových číslicích, s modrými ovládacími tlačítky a štítkem 'RPM' v dolním pravém rohu.

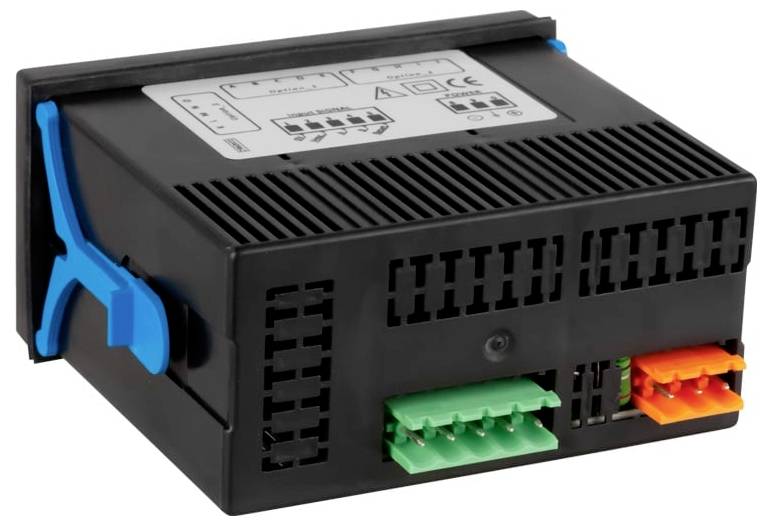

Černý elektronický řídicí modul s ventilovaným pouzdrem a modrými bočními spoji, na přední straně jsou viditelné zelené a oranžové připojovací konektory.

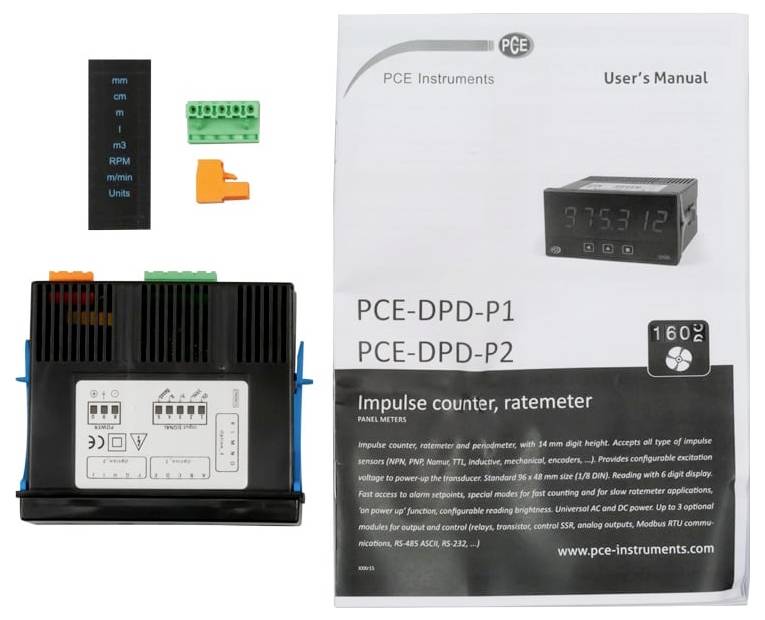

Sada počítače impulsů/měřiče rychlosti PCE Instruments s modulem displeje, konektory a uživatelská příručka pro modely PCE-DPD-P1/P2.

1/4

Datasheety: (PDF)

Doručení: Út 24. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (7 131,40 Kč / kus)

7 131,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Montážní displej

Technické parametry

Vstup 2 vstupy pro čítač (NPN / PNP) 1x řídicí signál (reset) Měřicí rozsah počítadla Téměř: Max. 250 kHz Normální: Max. 9 kHz Tavné senzory Téměř: Max. 500 kHz Pomalu: 1 MHz... 200 Hz Displej Čítač periody Normální: Max. 500 kHz Pomalu: 1 MHz... 200 Hz -199,999 ... 999.999 Nastavitelná desetinná čárka 6-místný 7-segmentový LED displej, 14 mm Doba aktualizace 15 Hz Odběr proudu: 70 mA Výstupy (volitelné) RELÉ (250 V/8 A AC) Analogový výstup (0/4... 20 mA nebo 0... 10 V) Tranzistor výstup alarmu (30 v DC / 35 mA) Výstup SSR (15 v DC / 45 mA) Rozhraní RS485 Rozhraní RS232 Rozhraní modulární sběrnice Okolní teplota V provozu: -25 °C... 55 °C Skladování: -33 °C +70 °C Rozměry: 96 mm x 48 mm x 91 mm Velikost otvoru v panelu 92 mm x 45 mm (podle DIN) Napájecí napětí 11... 60 V AC/DC (PCE-DPD-P2) Ochrana přední strany: IP 65 Hmotnost 150 g Montážní klips Připojení pomocí svorkovnice NORMY EN 61010-1 CAT III

Kategorie produktu: digitální ukazatel

Měřicí funkce: impulz

Typ: PCE-DPD-P2

Technologie displeje: LED

Montážní šířka: 92 mm

Displej (counts): 6

Montážní výška: 45 mm

Rozm.: (d x š x v) 96 x 48 x 91 mm

Vlastnosti: konfigurovatelné jednotky

Šířka: 48 mm

V: 91 mm

Délka: 96 mm

Výška číslic: 14 mm

: bez certifikátu

Ke stažení

List technických údajů

List technických údajů 2452777 PCE Instruments PCE-DPD-P2 digitální ukazatel

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452777 PCE Instruments PCE-DPD-P2 digitální ukazatel

Popis

Vestavný ukazatel se dvěma vstupy tachometru / resetovacím vstupem / 6-místným LED ukazatelem / 14 mm výška číslic / modelářské napájení, vestavný ukazatel je vybaven dvěma impulsními vstupy (NPN/PNP) a resetovacím vstupem. Na 6-místném LED displeji se ukazuje průmysl - naměřené hodnoty mezi -199,99... 999.999. Zobrazení na displeji lze nastavit pomocí tří tlačítek na přední straně a individuálně měnit vstup. Vestavěný displej může vyhodnocovat NPN, PNP a Namur senzory, rotační snímače a přibližovací senzory a je díky možnosti nastavení vhodný pro počet kusů, měření otáček atd. Průmyslový čítač má rozměry 96 x 48 mm. Vestavné zobrazení má několik typů počítadel (sčítání, odčítání, blokování, čtverec...). Na zadní straně lze do průmyslových elektroměrů volitelně zabudovat až tři různé výstupní karty.

Tento text byl přeložen strojově.
