PCE Instruments PCE-DPD-P1 digitální ukazatel Montážní displej

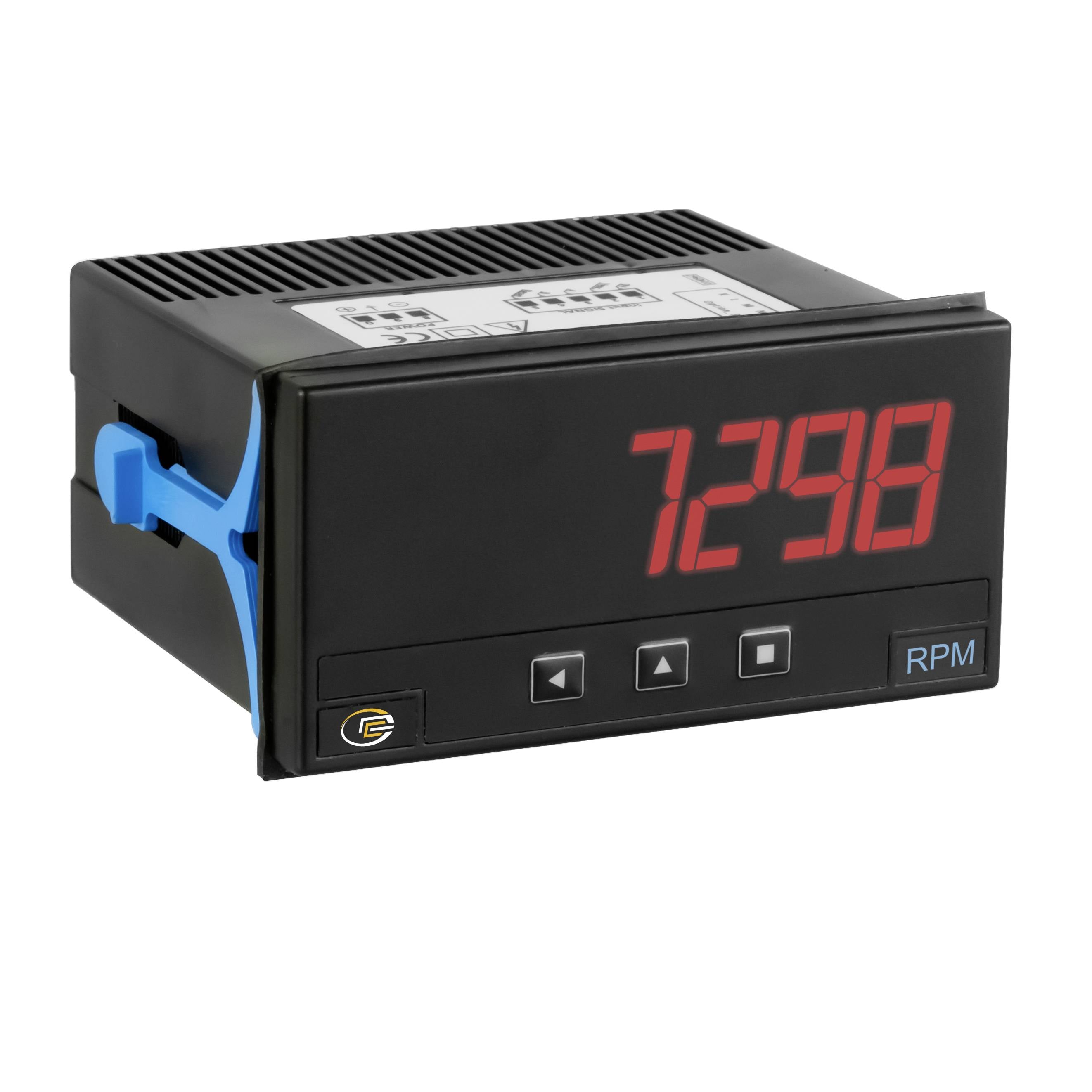

Digitální tachometr s černým displejem zobrazujícím 7298 na červeném LED displeji, s předními tlačítky a modrým bočním klipem.

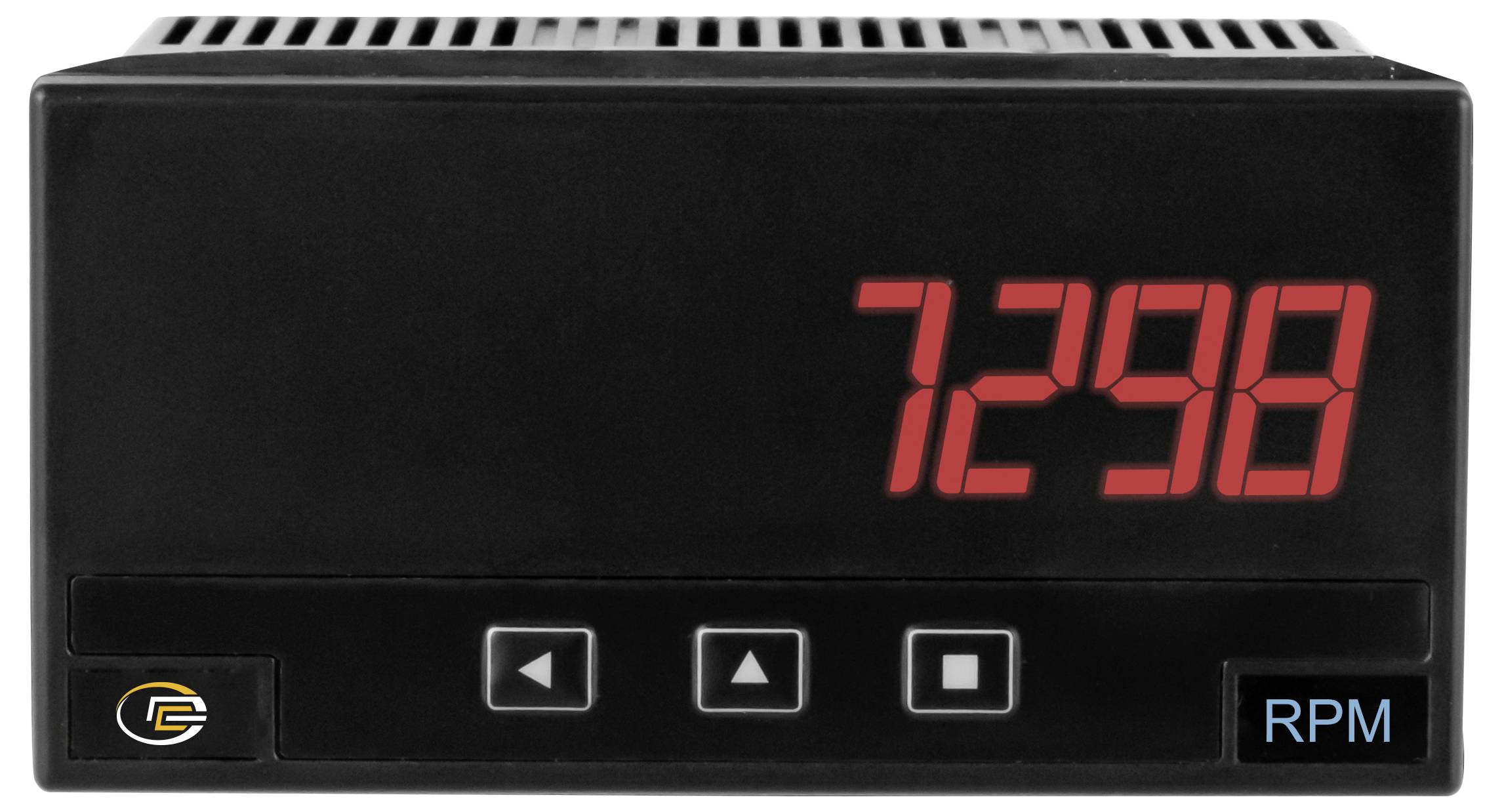

Černý digitální displej otáček zobrazující „7298" v červené barvě, se třemi ovládacími tlačítky a nálepkou „RPM" na čelním panelu.

Přední pohled na černý elektronický řídicí modul s modrými postranními язычками a zelenými a oranžovými konektory terminálů na spodní straně.

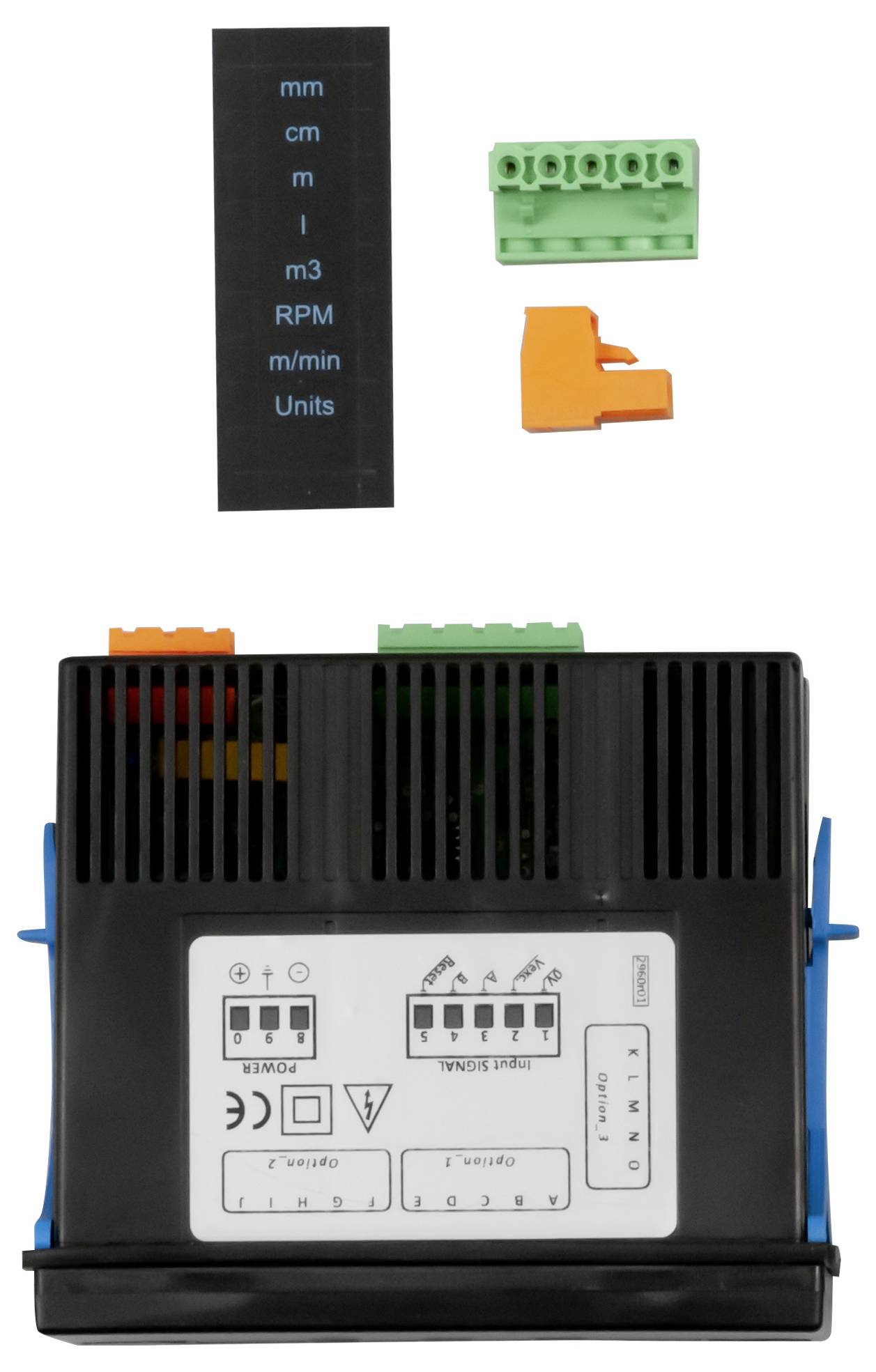

Průmyslový digitální panelový měřák s černým čelním displejem, zeleným svorkovnicí a oranžovým konektorem, zobrazen s jeho zadním zapojovacím modulem a štítkem

1/4

Datasheety: (PDF)

Doručení: Út 6. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 376,03 Kč / kus)

5 376,03 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Montážní displej

2 počítací vstupy - 1 resetovací vstup
6-místný LED ukazatel
Velikost číslic 14 mm
Volitelné výstupní karty
Napájení modelu

Technické parametry

Vstup 2 vstupy pro čítač (NPN / PNP) 1x řídicí signál (reset) Rozsah měření Čítač Téměř: Max. 250 kHz Normální: Max. 9 kHz Tavné senzory Téměř: Max. 500 kHz Pomalu: 1 MHz... 200 Hz Displej Čítač periody Normální: Max. 500 kHz Pomalu: 1 MHz... 200 Hz -199,999 ... 999.999 Nastavitelná desetinná čárka 6-místný 7-segmentový LED displej, 14 mm Doba aktualizace 15 Hz Odběr proudu: 70 mA Výstupy (volitelné) RELÉ (250 V/8 A AC) Analogový výstup (0/4... 20 mA nebo 0... 10 V) Tranzistor výstup alarmu (30 v DC / 35 mA) Výstup SSR (15 v DC / 45 mA) Rozhraní RS485 Rozhraní RS232 Rozhraní modulární sběrnice Okolní teplota V provozu: -25 °C... 55 °C Skladování: -33 °C +70 °C Rozměry 96 mm x 48 mm x 91 mm výřez do panelu 92 mm x 45 mm (podle DIN) Napájecí napětí 85... 265 V AC/DC (PCE-DPD-P1) Ochrana přední strany: IP 65 Hmotnost 150 g Montážní klips Připojení přes svorkovnici EN 61010-1 Cat III

Kategorie produktu: digitální ukazatel

Měřicí funkce: impulz

Typ: PCE-DPD-P1

Technologie displeje: LED

Montážní šířka: 92 mm

Displej (counts): 6

Montážní výška: 45 mm

Rozm.: (d x š x v) 96 x 48 x 91 mm

Vlastnosti: konfigurovatelné jednotky

Šířka: 48 mm

V: 91 mm

Délka: 96 mm

Výška číslic: 14 mm

: bez certifikátu

Ke stažení

List technických údajů

List technických údajů 2452392 PCE Instruments PCE-DPD-P1 digitální ukazatel Montážní displej

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452392 PCE Instruments PCE-DPD-P1 digitální ukazatel Montážní displej

Popis

Vestavný ukazatel se dvěma vstupy tachometru / resetovacím vstupem / 6-místným LED ukazatelem / 14 mm výška číslic / modelářské napájení, vestavný ukazatel je vybaven dvěma impulsními vstupy (NPN/PNP) a resetovacím vstupem. Na 6-místném LED displeji se ukazuje průmysl - naměřené hodnoty mezi -199,99... 999.999. Zobrazení na displeji lze nastavit pomocí tří tlačítek na přední straně a individuálně měnit vstup. Vestavěný displej může vyhodnocovat NPN, PNP a Namur senzory, rotační snímače a přibližovací senzory a je díky možnosti nastavení vhodný pro počet kusů, měření otáček atd. Průmyslový čítač má rozměry 96 x 48 mm. Vestavné zobrazení má několik typů počítadel (sčítání, odčítání, blokování, čtverec...). Na zadní straně lze do průmyslových elektroměrů volitelně zabudovat až tři různé výstupní karty.
