PCE Instruments PCE-DC 50 proudové kleště

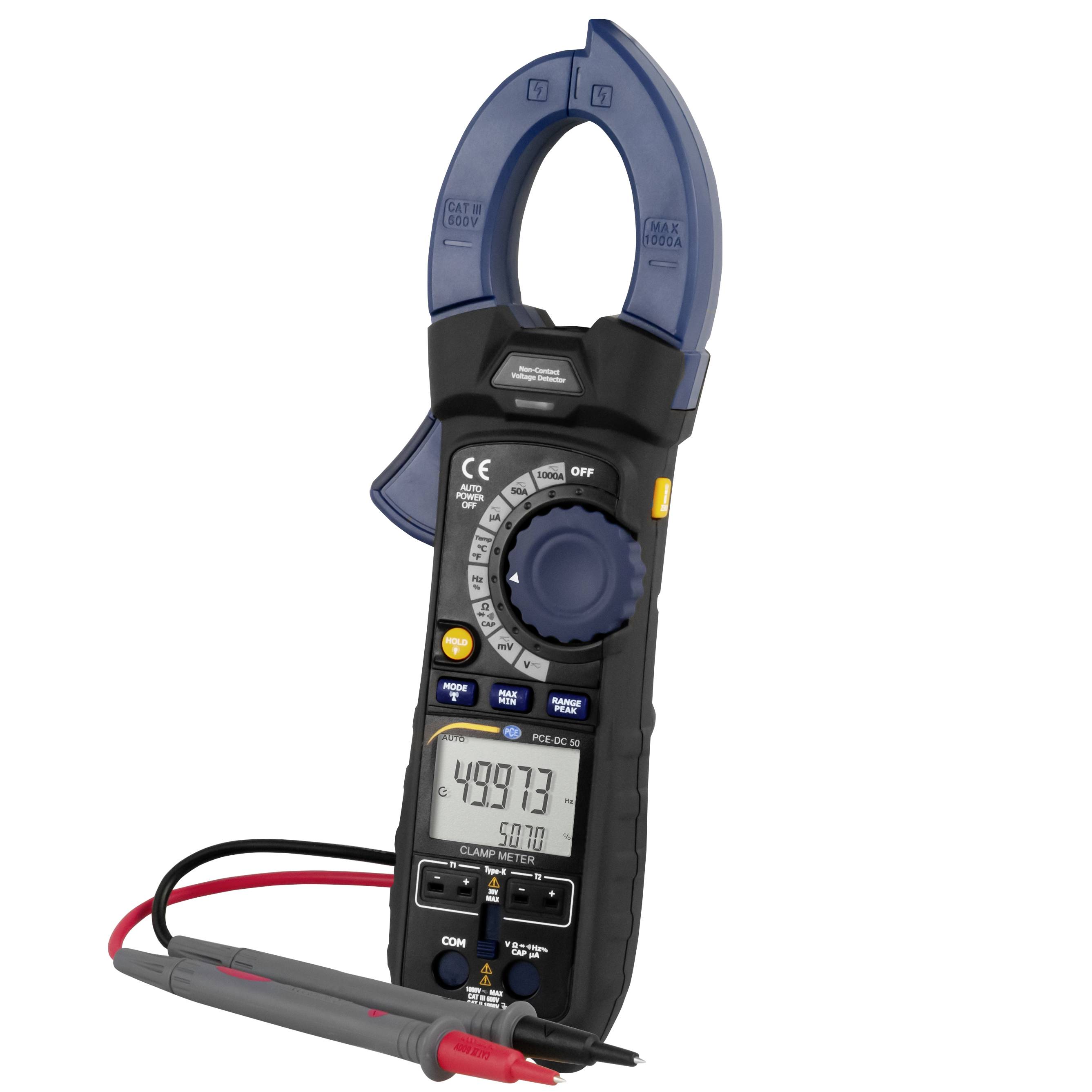

Kleštový ampérmetr s velkou modrou proudovou kleští, otočným přepínačem, digitálním displejem a připojenými červenými a černými měřicími vodiči na bílém pozadí.

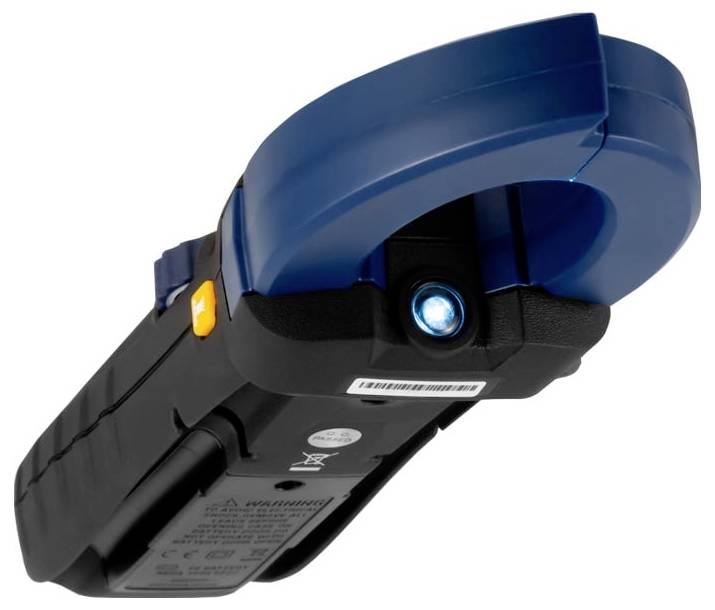

Modrý a černý ruční skener čárových kódů se svítícím senzorem, zobrazen na bílém pozadí.

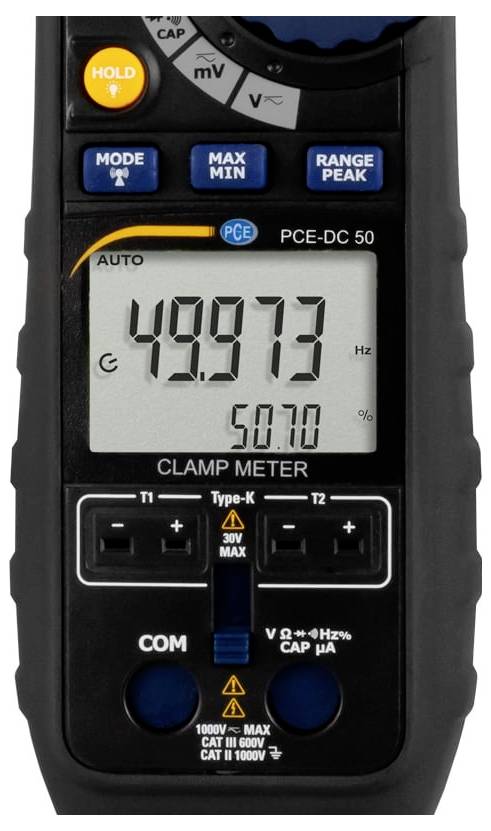

Digitální kleště s displejem ukazujícím 49,973 Hz a 50,70% s viditelným tlačítky režimu a rozsahu a vstupními konektory.

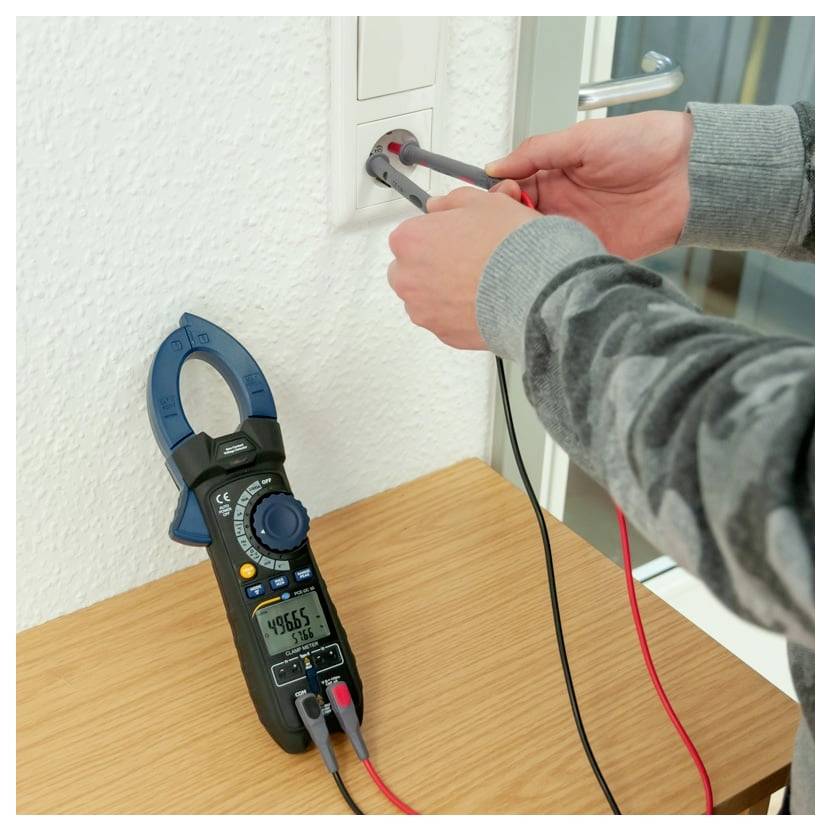

Osoba používající kleště ampérmetr k testování elektrické zásuvky; měřák leží na stole s připojenými červeným a černým měřicím vodičem.

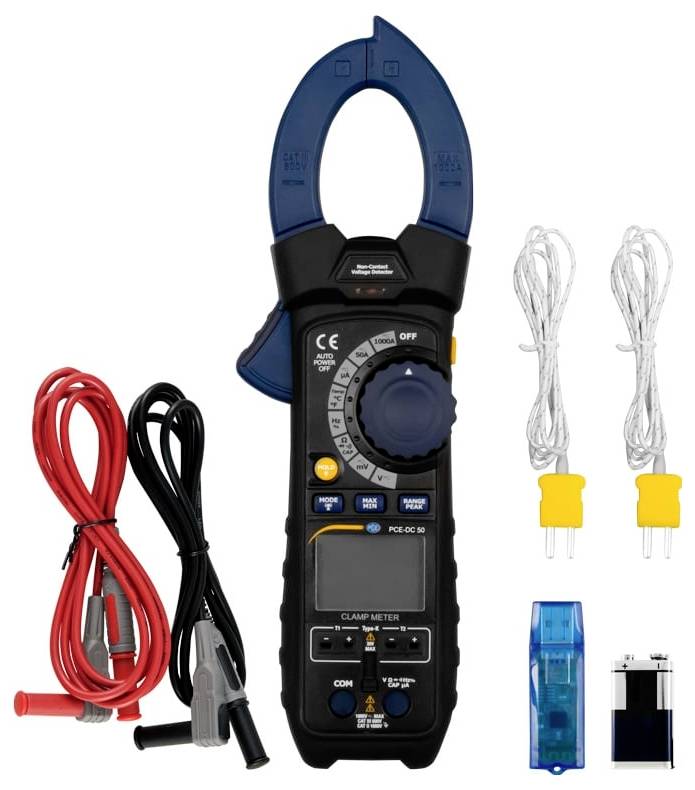

Sada kleští s měřícími vodiči, dvěma proudovými sondami, pojistkou a modrým adaptérem, uvedená jako součást příslušenství pro měření elektrických veličin.

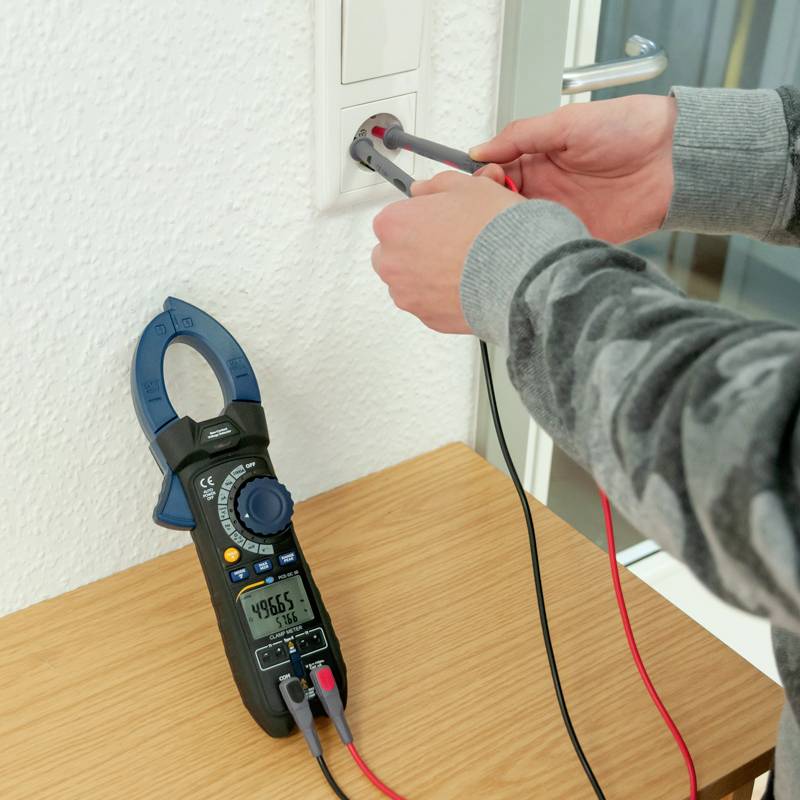

Osoba kontroluje napětí elektrické zásuvky pomocí multimetru. Na displeji je zobrazeno 196,5 V. Je třeba dodržovat bezpečnostní opatření.

1/6

Datasheety: (PDF)

Doručení: Pá 2. 10.

38 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 136,36 Kč / kus)

5 136,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

PCE-DC 50

Vzorkovací frekvence 2 Hz
Kryt na měřicí zdířku
Měření AC a AC v
Bluetooth
Průměr kabelu max. 48 mm
Měření teploty pomocí 2 termočlánků
Automatické vypnutí
Bezdotykové rozpoznání napětí

Technické parametry

Měření proudu DC A. Rozsah měření Rozlišení Přesnost (v. MW.) 500 µA 0,01 µA ± (1 % + 6 digit) 5000 µA 0,1 µA ± (1 % + 6 digit) 50 A 0,01 A ± (2,5 % + 5 digit) 1 000 A 0,1 A ± (2,5 % + 30 digit) Měření proudu AC A. Rozsah měření Rozlišení Přesnost (v. MW.) 500 µA 0,01 µA ± (1,5 % + 30 digit) 5000 µA 0,1 µA ± (1,5 % + 30 digit) 50 A 0,01 A ± (2,5 % + 30 digit) 1 000 A 0,1 A ± (2,8 % + 30 digit) Poznámka: Údaj o přesnosti se u měření AC a vztahuje k rozsahu od 5 % do 100 % rozsahu měření. Měření odporu Rozsah měření Rozlišení Přesnost (v. MW.) 500 Ω 0,01 ± (1 % + 9 digit) 5 kΩ 0,0001 ± (1 % + 5 digit) 50 kΩ 0,001 ± (1 % + 5 digit) 500 kΩ 0,01 ± (1 % + 5 digit) 5 MΩ 0,0001 ± (3 % + 10 digit) 50 MΩ 0,001 ± (3,5 % + 10 digit) Měření napětí DC V. Rozsah měření Rozlišení Přesnost (v. MW.) 500 mV 0,01 mV ± ( 0,1 % + 8 digit) 5 V 0,0001 V ± ( 0,1 % + 4 digit) 50 V 0,001 V ± ( 0,1 % + 4 digit) 500 V 0,01 V ± ( 0,1 % + 4 digit) 600 V 0,1 V ± ( 0,5 % + 4 digit) Měření napětí AC v (50 Hz... 1000 Hz) Rozsah měření Rozlišení Přesnost (v. MW.) 500 mV 0,01 mV ± ( 0,8 % + 9 digit) (při 50 Hz / 60 Hz) 5 V 0,0001 V ± (1 % + 30 digit) 50 V 0,001 V ± (1 % + 30 digit) 500 V 0,01 V ± (1 % + 30 digit) 600 V 0,1 V ± (1 % + 30 digit) Poznámka: Údaj o přesnosti se u měření AC v vztahuje k rozsahu od 5 % do 100 % rozsahu měření Měření kapacity Rozsah měření přesnost (v. MW.) 500 nF 0,01 ± (3,5 % + 40 digit) 5000 nF 0,1 ± (3,5 % + 10 digit) 50 µF 0,001 ± (3,5 % + 10 digit) 500 µF 0,01 ± (3,5 % + 10 digit) 5 MF 0,0001 ± (5 % + 10 digit) Měření frekvence Rozsah měření přesnost (v. MW.) 50 Hz 0,001 ± (0,3 % + 2 digit) 500 Hz 0,01 ± (0,3 % + 2 digit) 5 kHz 0,0001 ± (0,3 % + 2 digit) 50 kHz 0,001 ± (0,3 % + 2 digity) 500 kHz 0,01 0,0001 ± (0,3 % + 2 digity) 5 MHz ± (0,3 % + 2 digit) 10 MHz ± (0,3 % + 2 digit) 0,001 Střída impulzu (Duty Cycle) Rozsah měření přesnost (v. MW.) 5 %... 95 % 0,1 ± (1 % + 2 digit)(z naměřené hodnoty) Šířka pulsu: 100 µs... 100 ms Frekvence: 10 Hz... 10 kHz Teplota Rozsah měření přesnost (v. MW.) -100 °C... 1000 °C 0,1 ± (1 % + 2,5 °C) Obecné technické údaje Průměr vodiče max. 48 mm Dvouřádkový displej 50.000/číslicový test průchodnosti 50 Ω /< 50 mA test diod 0,3 mA / 2,8 v DC ukazatel stavu baterie, pokud stav baterie nízký rozsah měření OL překračuje, pokud rozsah měření překročil vzorkovací rychlost 2 Hz Rozhraní Bluetooth Rozpoznání hrotu > 1 ms termočlánek typu k, pojistka 500 mA, keramická rychlá šířka pásma AC (AC a / AC v) 50 Hz... 400 Hz AC měření True RMS provozní podmínky 5 °C … 40 °C / max. 80 % r.v. při 31 °C. Skladovací podmínky -20 °C... 60 °C / max. 80 % r.v. Baterie 9 V Automatické vypnutí po cca 30 minutách rozměry (Š x v x H) 230 x 76 x 40 mm Hmotnost 315 g BEZPEČNOST IEC 1010-1(2001): EN 61010-1(2001) CAT III 600 V CAT II 1000 V STUPEŇ ZNEČIŠTĚNÍ 2

Kategorie produktu: proudové kleště

: bez certifikátu

Typ: PCE-DC 50

Ke stažení

List technických údajů

List technických údajů 2452352 PCE Instruments PCE-DC 50 proudové kleště

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452352 PCE Instruments PCE-DC 50 proudové kleště

Popis

Ampérmetr PCE-DC 50 s měřením skutečné efektivní hodnoty / měřením střídavého proudu / měření napětí / teploty / Bluetooth rozhraní / pogumované pouzdro / funkce Display Hold / automatické vypnutí / měřicí kabel max. 48 mm / mnoho měřicích funkcí. Měřicí kleště PCE-DC 50 jsou měřicí přístroj k měření proudů až do 1000 a AC/DC. Vedle měření proudu mohou kleště také měřit napětí, frekvenci, spínací poměr, odpor, test průchodnosti, Měření a testování kondenzátorů a diod. Průměr kleští pro kruhové měření je 48 mm. Díky tomu můžete provádět i měření na vedení s velkým průřezem. Díky funkci NCVD lze s měřicími kleštěmi bezdotykově kontrolovat, zda je napětí na vodiči. Kleště mají integrované rozhraní Bluetooth. Přes toto rozhraní Bluetooth lze měřicí kleště připojit k počítači nebo na smartphone. Tím lze ukládat a analyzovat naměřená data z měřicích kleští. Pokud počítač nemá Bluetooth rozhraní, chcete-li kleště propojit, je součástí dodávky také vhodný Bluetooth adaptér. Další zvláštností měřicích kleští je měření teploty. Na měřicí kleště lze připojit dva libovolné termočlánky typu k a současně číst. Přitom lze měřit teploty až do 1000 °C. Pouzdro měřicích kleští se skládá z odolného plastu, který je navíc opláštěn pryžovým opláštěním. Díky přídavnému pogumování kleště bez problémů vydrží i nárazy.

Tento text byl přeložen strojově.
