PCE Instruments PCE-3500-10 přístroj na měření tvrdosti Leeb , UCI 230 - 940 HV20 - 70 HRC90 - 650 HB370 až 1740 MPa
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (82 470,25 Kč / kus)
82 470,25 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Technické parametry
- Přesnost měření
- ± 3 % HV
- +/- 1,5 HRC
- +/- 3 % HB

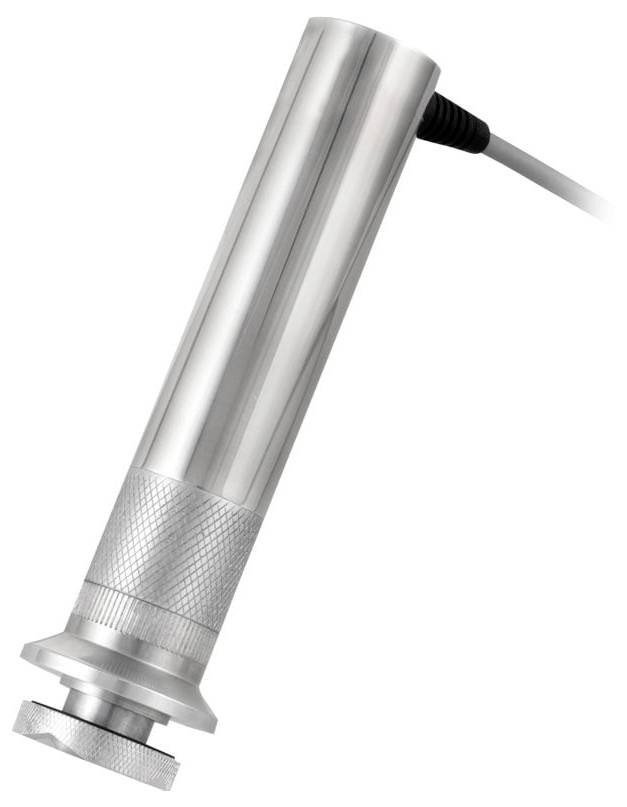

- Měřicí sondy: Sonda UCI 50 N (volitelně 10 N UCI sonda)
- TVRDOST: HRC, HB, HV, HRB, HL, MPA
- Materiály:
- UCI: Ocel (feromagnetická)
- Leeb: Ocel, litina, nerezová ocel, hliník, bronz
- Maketa těla: Diamant 136° Vickers
- Směr měření: 360 °
- Minimální tloušťka materiálu: 1 mm (pouze sonda UCI)
- Displej: Podsvícený, grafický barevný LCD
- Měření:
- Jednotlivé měření
- Min./max./průměrná hodnota,
- Počet měření, střední hodnota, směrodatná odchylka,
- Variační koeficient, histogram, Smart Smart Mode (filtrovaný odlehlý)
- Paměť: Karta SD
- Schnittstelle: USB
- Okolní teplota: -20... 40 °C AŽ +40 °C; 30... < 80 % RV.
- Napájení 6 v (3 x baterie AA)
- Kategorie produktu
přístroj na měření tvrdosti
- Rozsah měření
230 - 940 HV
20 - 70 HRC
90 - 650 HB
370 až 1740 MPa
- Displej
digitální (LCD)
- Rozm.
(d x š x v) 30 x 160 x 75 mm
- Hmotnost
300 g
- Provozní napětí
6 V
- Vlastnosti
vč. datového záznamníku
- Obsah
1 ks
- Metoda měření
Leeb
UCI
- Šířka
160 mm
- V
75 mm
- Délka
30 mm
- Rozhraní
USB zástrčka
mini USB zástrčka A
USB 1.1 zástrčka A
zásuvka USB 2.0 A
USB
hostitelský port USB
zástrčka USB 2.0 A
sériové rozhraní
1 x USB 2.0 Device
1 x USB 2.0 Host
bez certifikátu
Ke stažení
List technických údajů
List technických údajů 3193012 PCE Instruments PCE-3500-10 přístroj na měření tvrdosti Leeb , UCI 230 - 940 HV20 - 70 HRC90 - 650 HB370 až 1740 MPa
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3193012 PCE Instruments PCE-3500-10 přístroj na měření tvrdosti Leeb , UCI 230 - 940 HV20 - 70 HRC90 - 650 HB370 až 1740 MPa
Popis

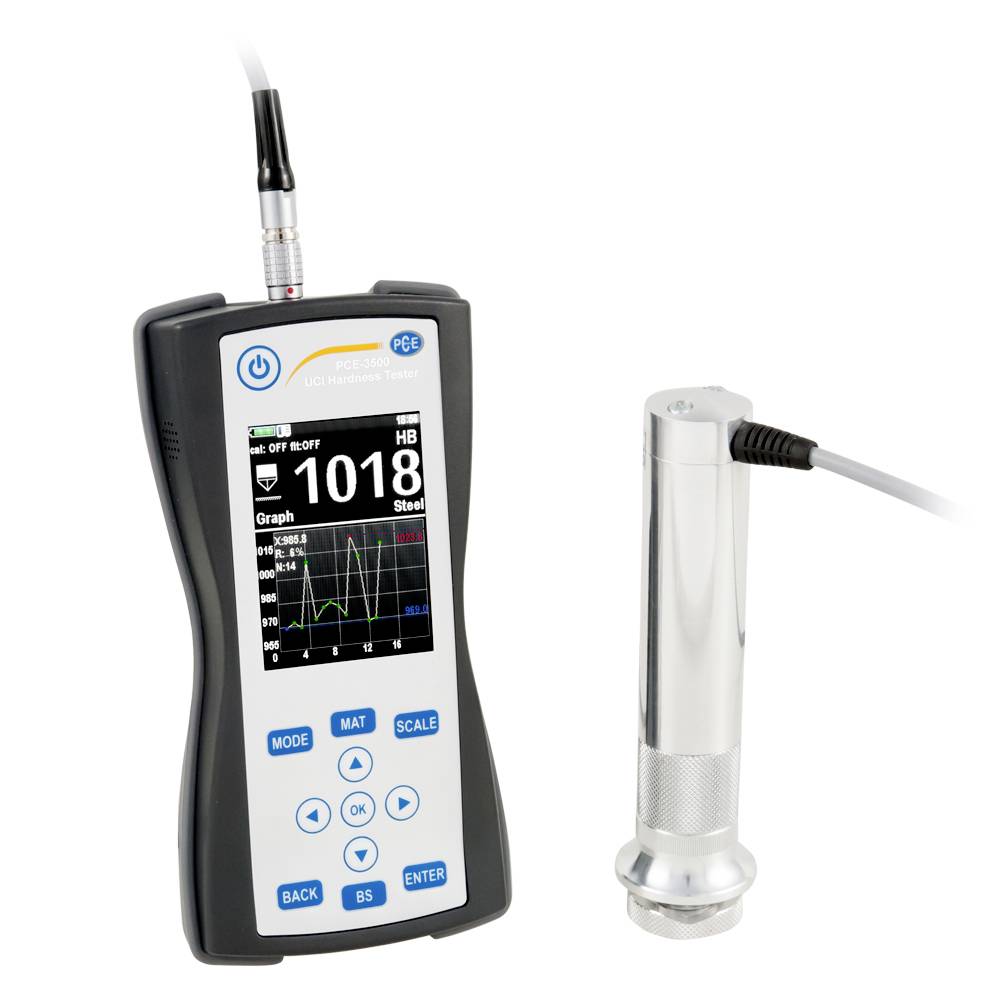

UCI Durometer PCE-3500 k nedestruktivnímu měření tvrdosti / velkých barevných LCD displeje / se softwarem / HV, HRC, HRB, HB a MPA stupnicí /
Možnost výměny paměti / sond / diamantová sonda Vikers 136°

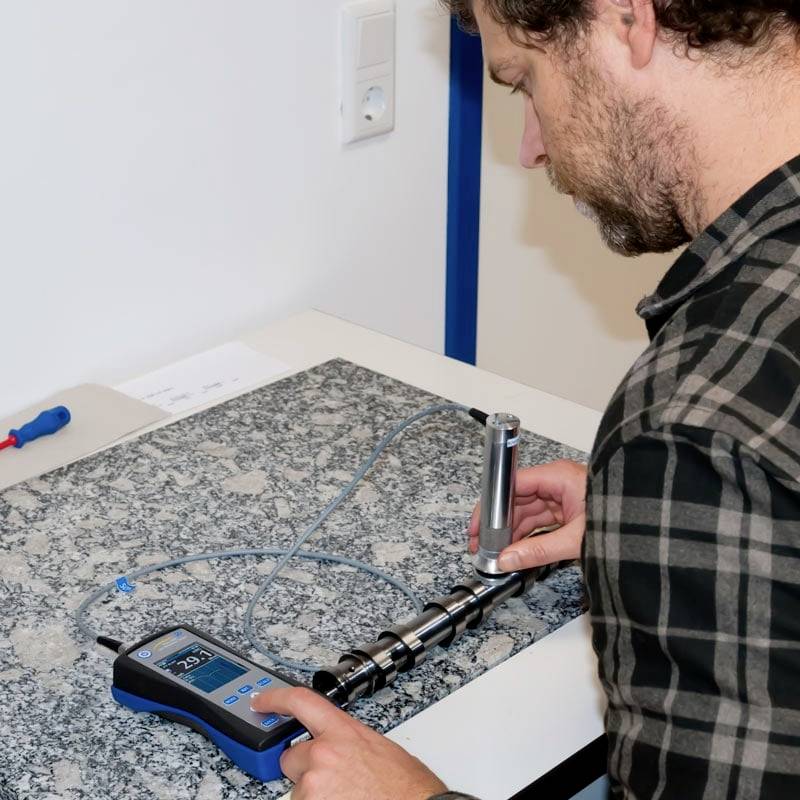

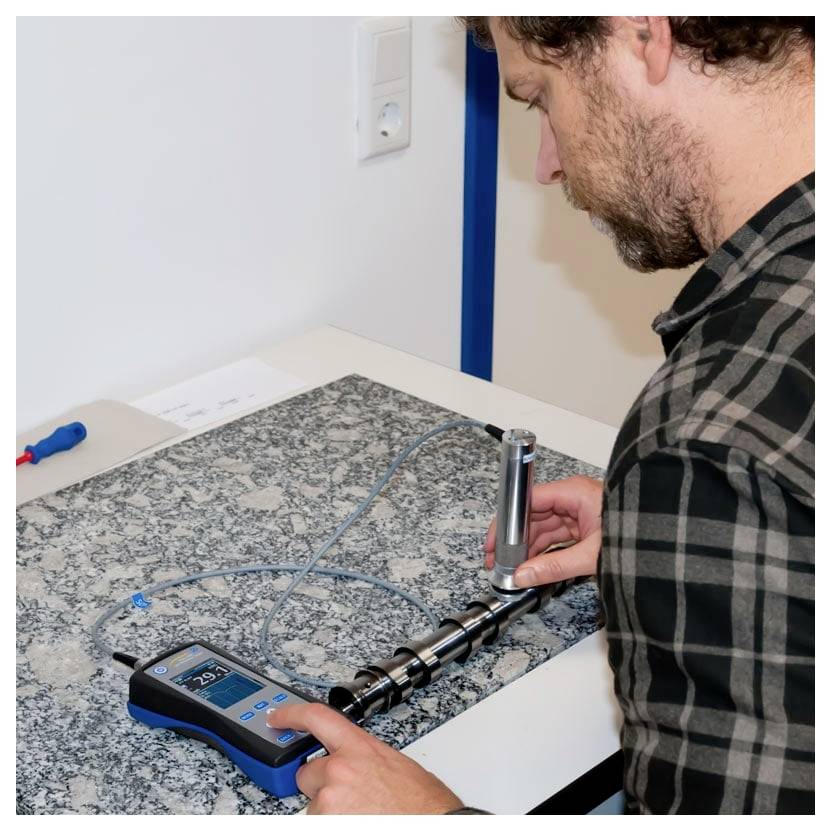

Měřič tvrdosti materiálů UCI PCE-3500 slouží k nedestruktivnímu měření tvrdosti kovových součástek. Měřič tvrdosti materiálů UCI pracuje na základě technologie Ultrasonic-Contact Impedance. Při UCI metodě je na testovací sondě s vlastní rezonancí navrženo Vickers-Diamant. Zatlačením zkušební sondy se utlumí kmitací frekvence podle tvrdosti povrchu a v závislosti na E-modulu materiálu a kontaktní plochy. Výsledný posun frekvence může stanovit tvrdost povrchu s přihlédnutím k charakteristiku materiálu.

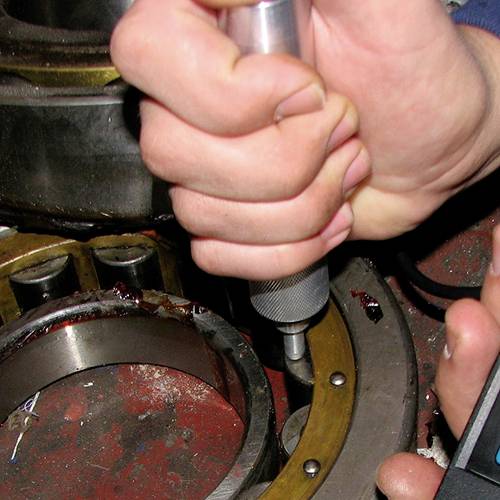

Měřič tvrdosti materiálů UCI pracuje nedestruktivně. Je zde mikroskopicky malý dojem, že oči jsou obvykle neviditelně. Vzhledem k nízké průrazné hloubce diamantů Vickers je tvrzení UCI obzvláště vhodné pro součástky tvrzené po okraj, jako např. při nitriaci nebo indukčnosti. Typické způsoby použití jsou: Lisovací nástroje, tenkostěnné součástky, ozubená kola, turbínové lopatky, vačkové hřídele nebo svarové švy. Měřič tvrdosti materiálů UCI je vhodný i pro mnoho dalších použití v oblasti měření tvrdosti. Díky výměnným sondám s různými lisovými silami lze pokrýt nejrůznější aplikace.

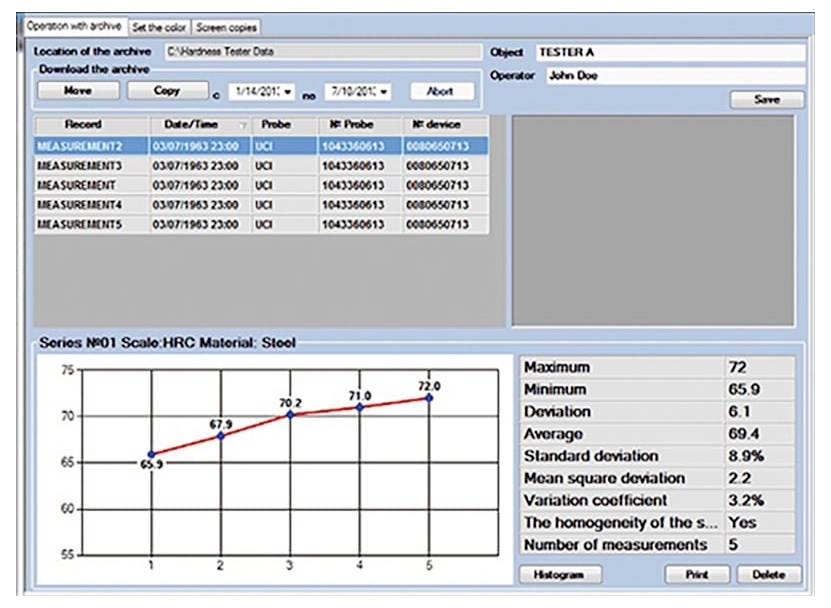

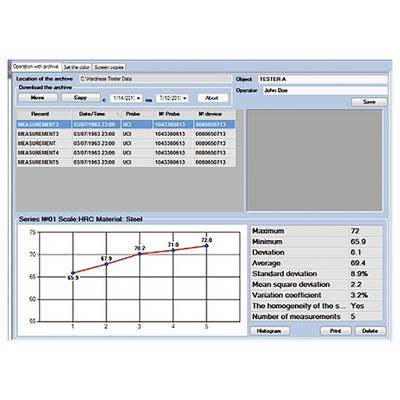

Po měření tvrdosti některé součásti zobrazuje měřič tvrdosti materiálů UCI PCE 3500 různé statistické hodnoty jako min./max. A průměrné hodnoty. Stejně tak lze stanovit směrodatnou odchylku a další koeficienty, včetně zobrazení histogramu. Protože je měřič tvrdosti materiálů UCI vybaven interní pamětí, může být vyhodnocení naměřených dat po měření prováděno pomocí softwaru.
Tento text byl přeložen strojově.
Možnost výměny paměti / sond / diamantová sonda Vikers 136°
Měřič tvrdosti materiálů UCI PCE-3500 slouží k nedestruktivnímu měření tvrdosti kovových součástek. Měřič tvrdosti materiálů UCI pracuje na základě technologie Ultrasonic-Contact Impedance. Při UCI metodě je na testovací sondě s vlastní rezonancí navrženo Vickers-Diamant. Zatlačením zkušební sondy se utlumí kmitací frekvence podle tvrdosti povrchu a v závislosti na E-modulu materiálu a kontaktní plochy. Výsledný posun frekvence může stanovit tvrdost povrchu s přihlédnutím k charakteristiku materiálu.
Měřič tvrdosti materiálů UCI pracuje nedestruktivně. Je zde mikroskopicky malý dojem, že oči jsou obvykle neviditelně. Vzhledem k nízké průrazné hloubce diamantů Vickers je tvrzení UCI obzvláště vhodné pro součástky tvrzené po okraj, jako např. při nitriaci nebo indukčnosti. Typické způsoby použití jsou: Lisovací nástroje, tenkostěnné součástky, ozubená kola, turbínové lopatky, vačkové hřídele nebo svarové švy. Měřič tvrdosti materiálů UCI je vhodný i pro mnoho dalších použití v oblasti měření tvrdosti. Díky výměnným sondám s různými lisovými silami lze pokrýt nejrůznější aplikace.
Po měření tvrdosti některé součásti zobrazuje měřič tvrdosti materiálů UCI PCE 3500 různé statistické hodnoty jako min./max. A průměrné hodnoty. Stejně tak lze stanovit směrodatnou odchylku a další koeficienty, včetně zobrazení histogramu. Protože je měřič tvrdosti materiálů UCI vybaven interní pamětí, může být vyhodnocení naměřených dat po měření prováděno pomocí softwaru.
Tento text byl přeložen strojově.
Provedení
- Měření metodou UCI
- Zkouška HRC, HRB, HV, HB, MPa
- Směr měření 360 °
- Velký barevný LCD displej
- S paměťovou funkcí z SD karty

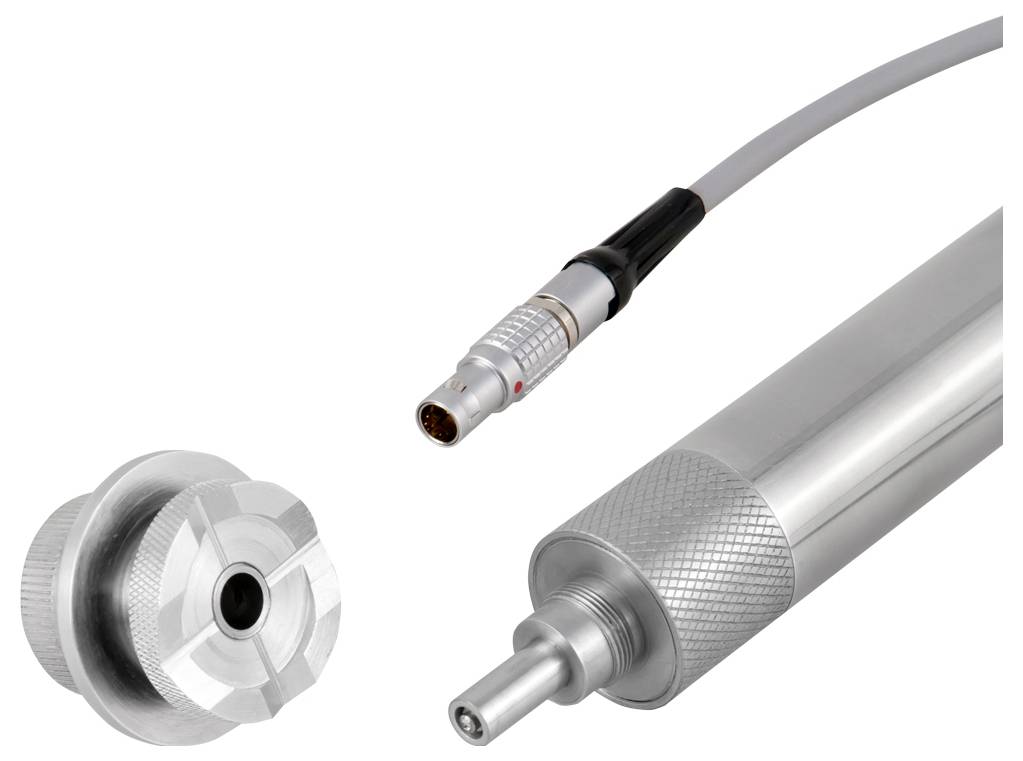

- Možnost adaptace různých zkušebních sond
- Charakteristiky materiálů jsou předem kalibrovány
- Možnost vyhodnocení pomocí softwaru

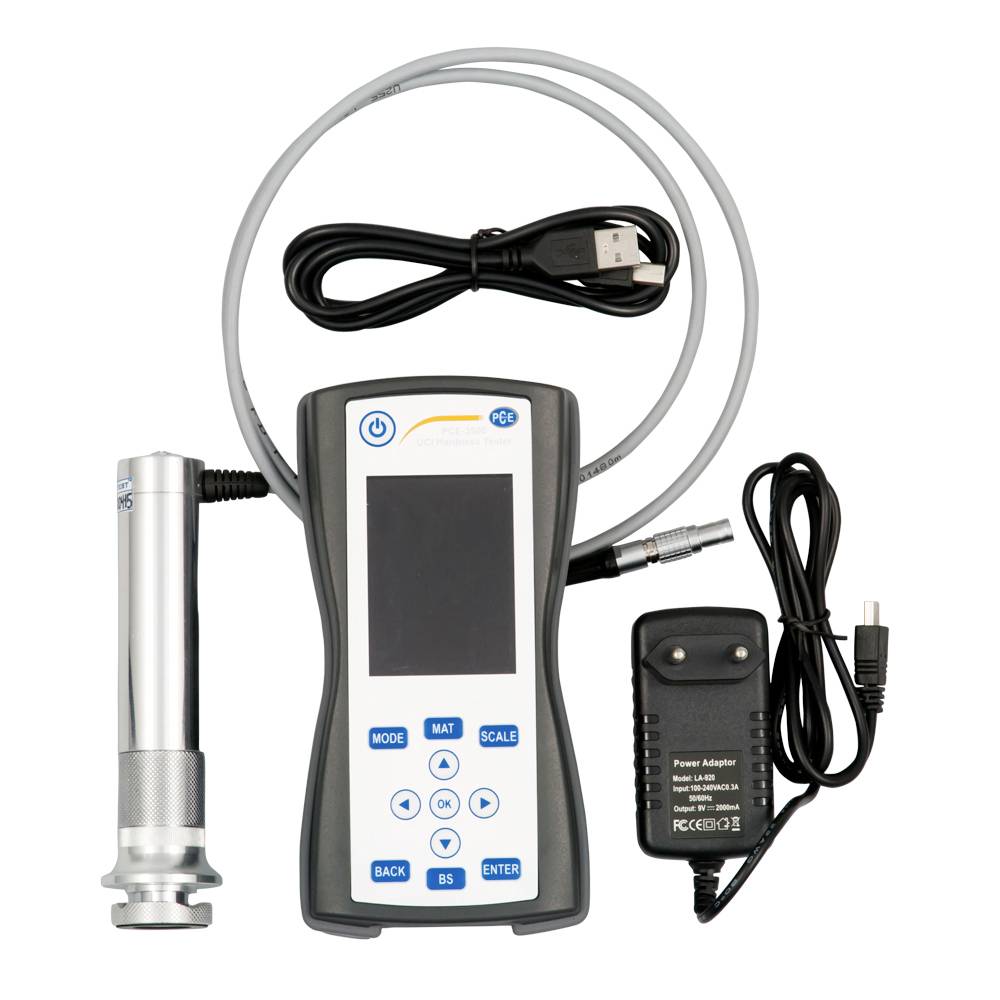

Obsah balení
- 1x UCI měřič tvrdosti materiálů PCE-3500-10
- 1x 10 N UCI sonda
- SD karta 1x 2 GB
- 1x USB kabel
- 1x PC software
- 3 x baterie AA 6 v
- .
