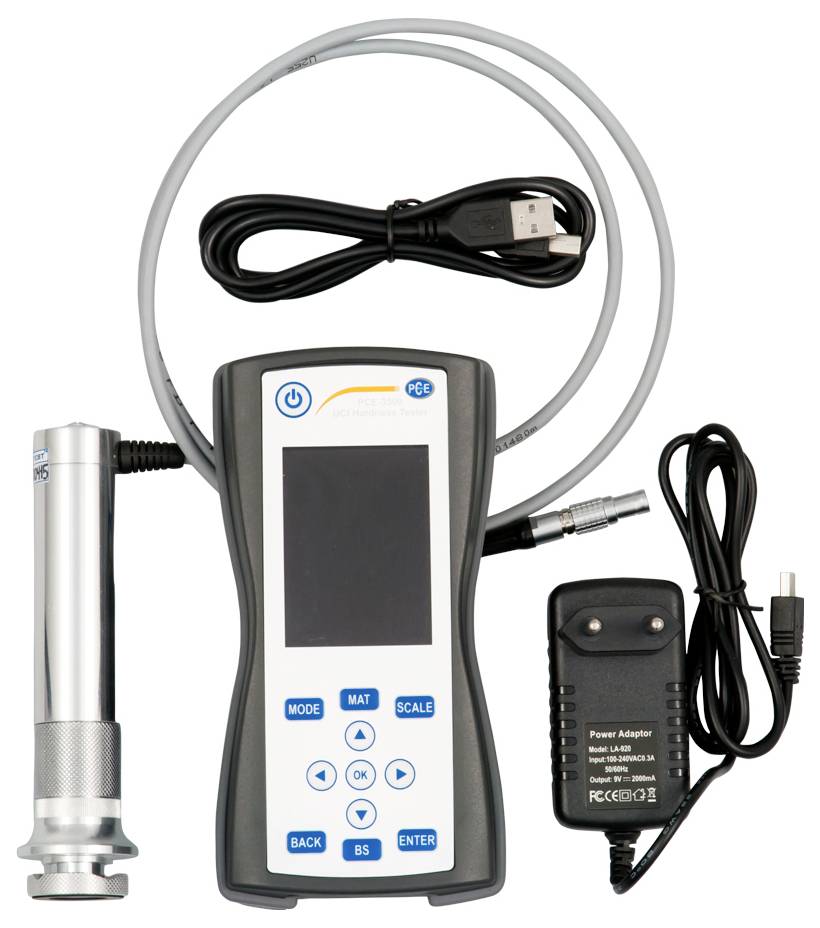

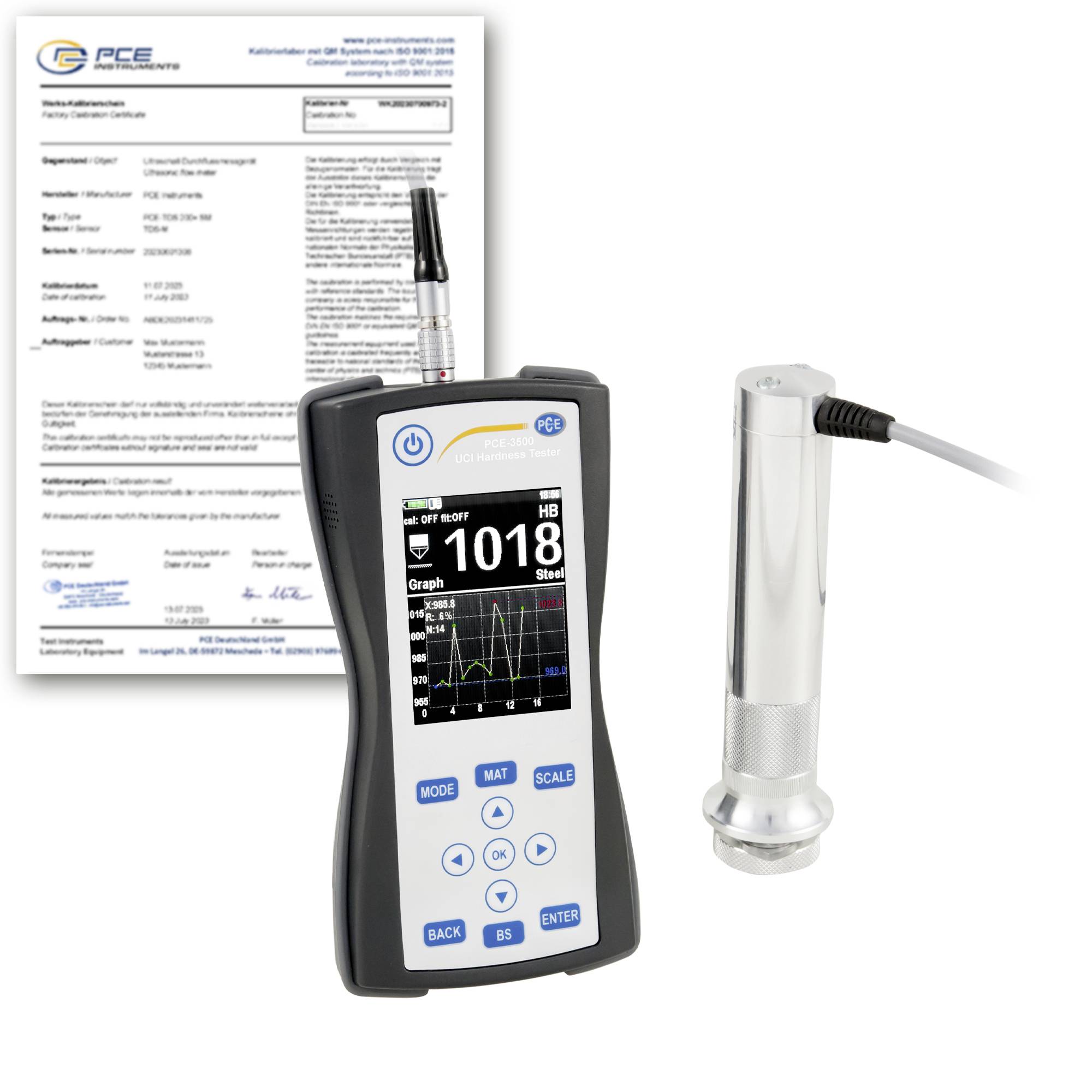

PCE Instruments PCE-3500-10-ICA přístroj na měření tvrdosti Leeb , UCI 230 - 940 HV, 20 - 70 HRC, 90 - 650 HB, 370 - 174

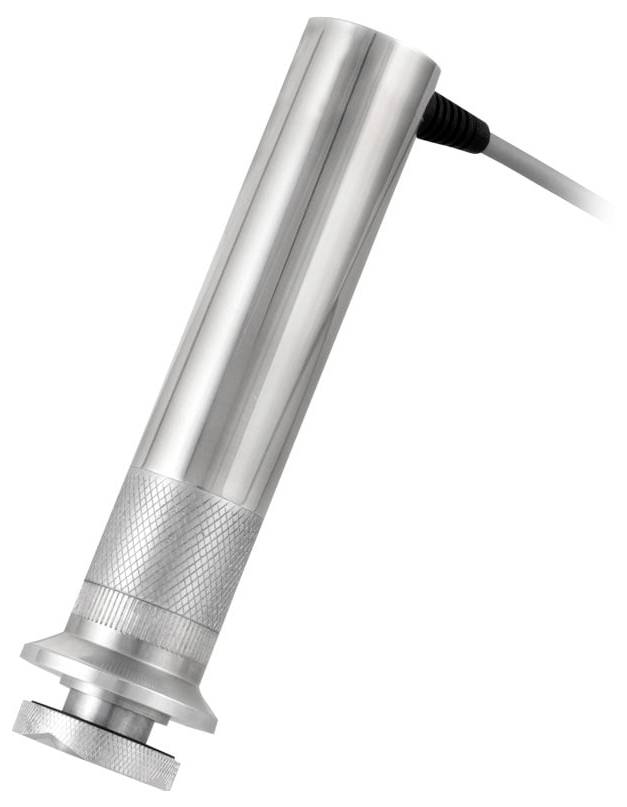

Ultrazvukový měřič tvrdosti materiálů slouží k nedestruktivnímu měření tvrdosti kovových součástek. Ultrazvukový měřič tvrdosti materiálů pracuje v souladu s metodou Ultrasonic-Contact impedance. Při UCI metodě je na testovací sondě s vlastní rezonancí navrženo Vickers-Diamant. Zatlačením zkušební sondy se utlumí kmitací frekvence podle tvrdosti povrchu a v závislosti na E-modulu v oblasti kufříku a na kontaktní ploše. Výsledný posun frekvence může stanovit tvrdost povrchu s přihlédnutím k charakteristiku materiálu.

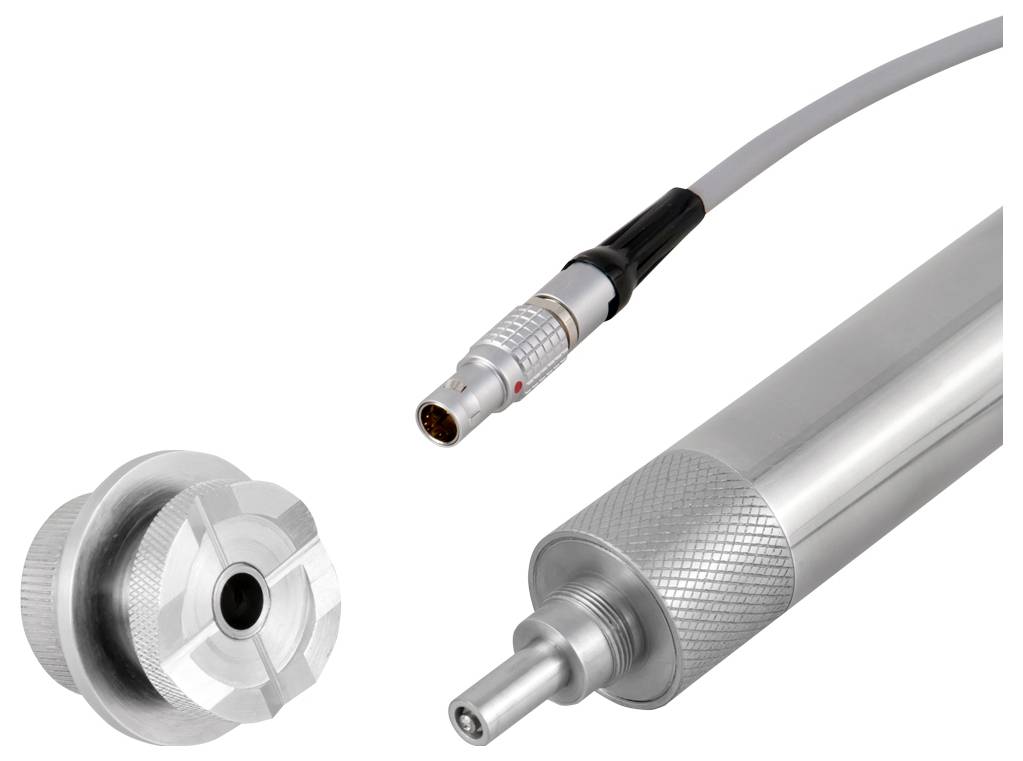

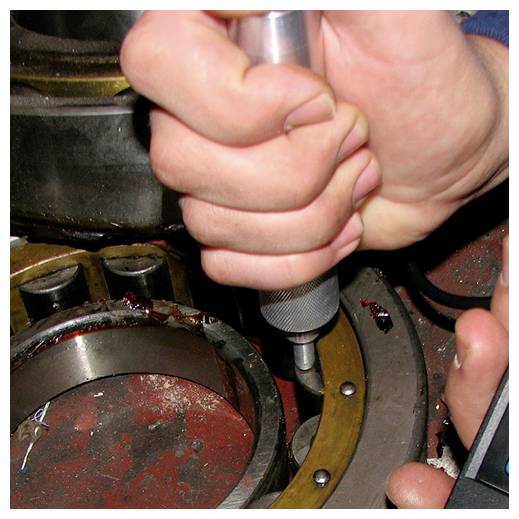

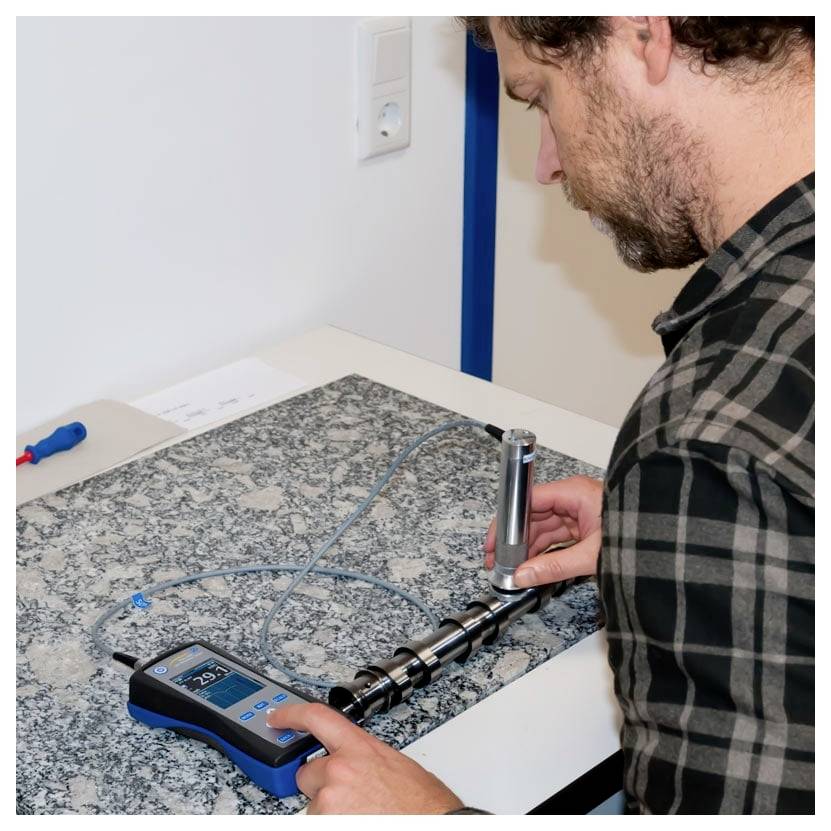

Ultrazvukový měřič tvrdosti materiálů pracuje nedestruktivně. Je zde mikroskopicky malý dojem, že oči jsou obvykle neviditelně. Vzhledem k nízké průrazné hloubce diamantů Vickerse je ultrazvukový měřič tvrdosti materiálů vhodný zejména pro okrajově tvrzené součástky, které vznikají např. při nitriaci nebo při indukčnosti. Typické způsoby použití jsou: Lisovací nástroje, tenkostěnné součástky, ozubená kola, turbínové lopatky, vačkové hřídele nebo svarové švy. Ultrazvukový měřič tvrdosti materiálů se hodí i pro mnoho dalších použití při měření tvrdosti materiálů. Díky výměnným sondám s různými lisovými silami lze pokrýt nejrůznější aplikace.

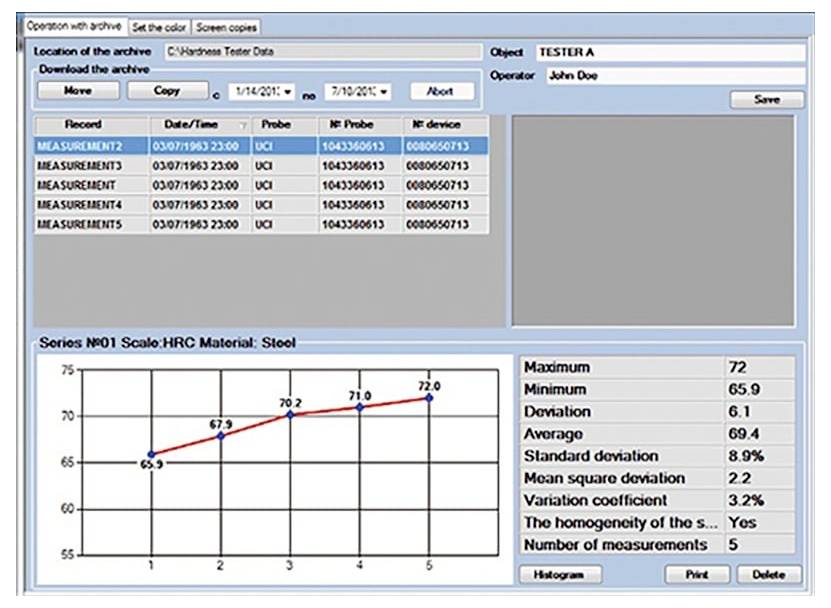

Po měření tvrdosti určité součásti zobrazí ultrazvukový měřič tvrdosti materiálů různé statistické hodnoty jako min./max. A průměrné hodnoty. Stejně tak lze stanovit směrodatnou odchylku a další koeficienty, včetně zobrazení histogramu. Protože je ultrazvukový měřič tvrdosti materiálů vybaven interní pamětí, může být vyhodnocení naměřených dat po měření prováděno pomocí softwaru. Odkaz na software ke stažení je v návodu k obsluze.
