PCE Instruments LM-MP1000-A2 Přístroj pro měření magnetického pole

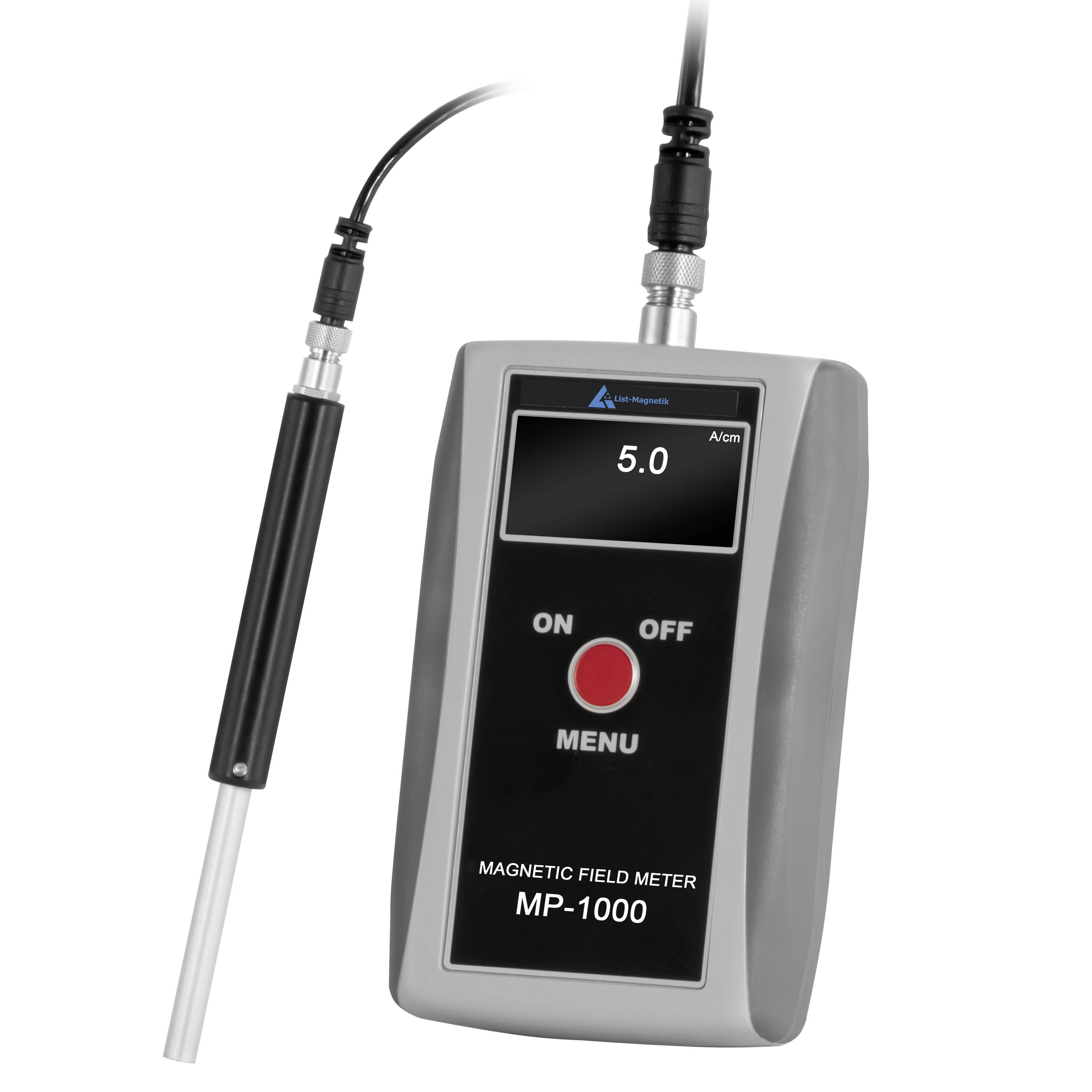

Ruční měřič magnetického pole s označením MP-1000 se připojenou sondou, zobrazující na displeji hodnotu 5,0 A/cm.

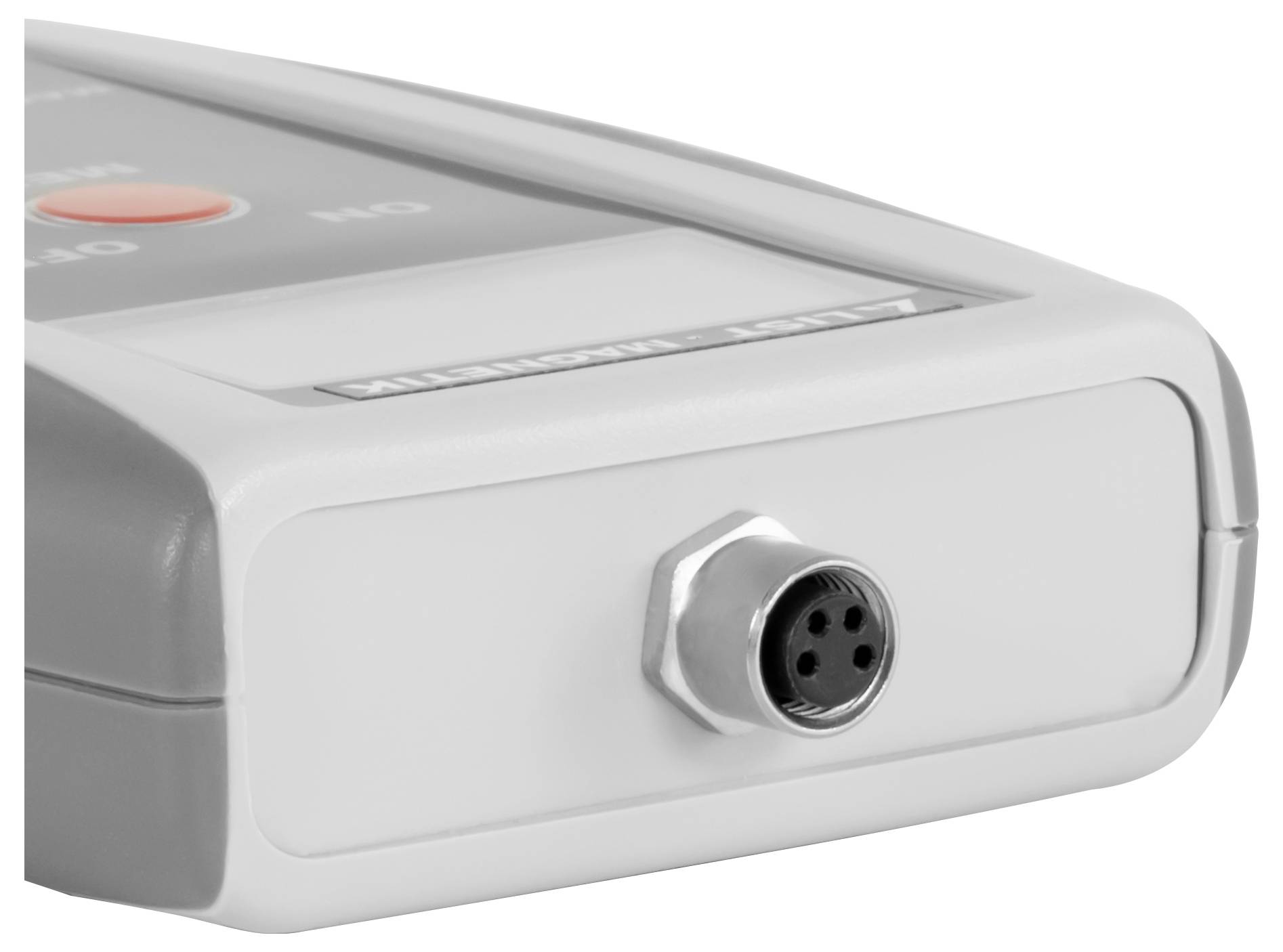

Detailní pohled na šedé ruční zařízení se čtyřkolíkovou konektorovou zásuvkou na přední straně a červeným tlačítkem na vrcholu.

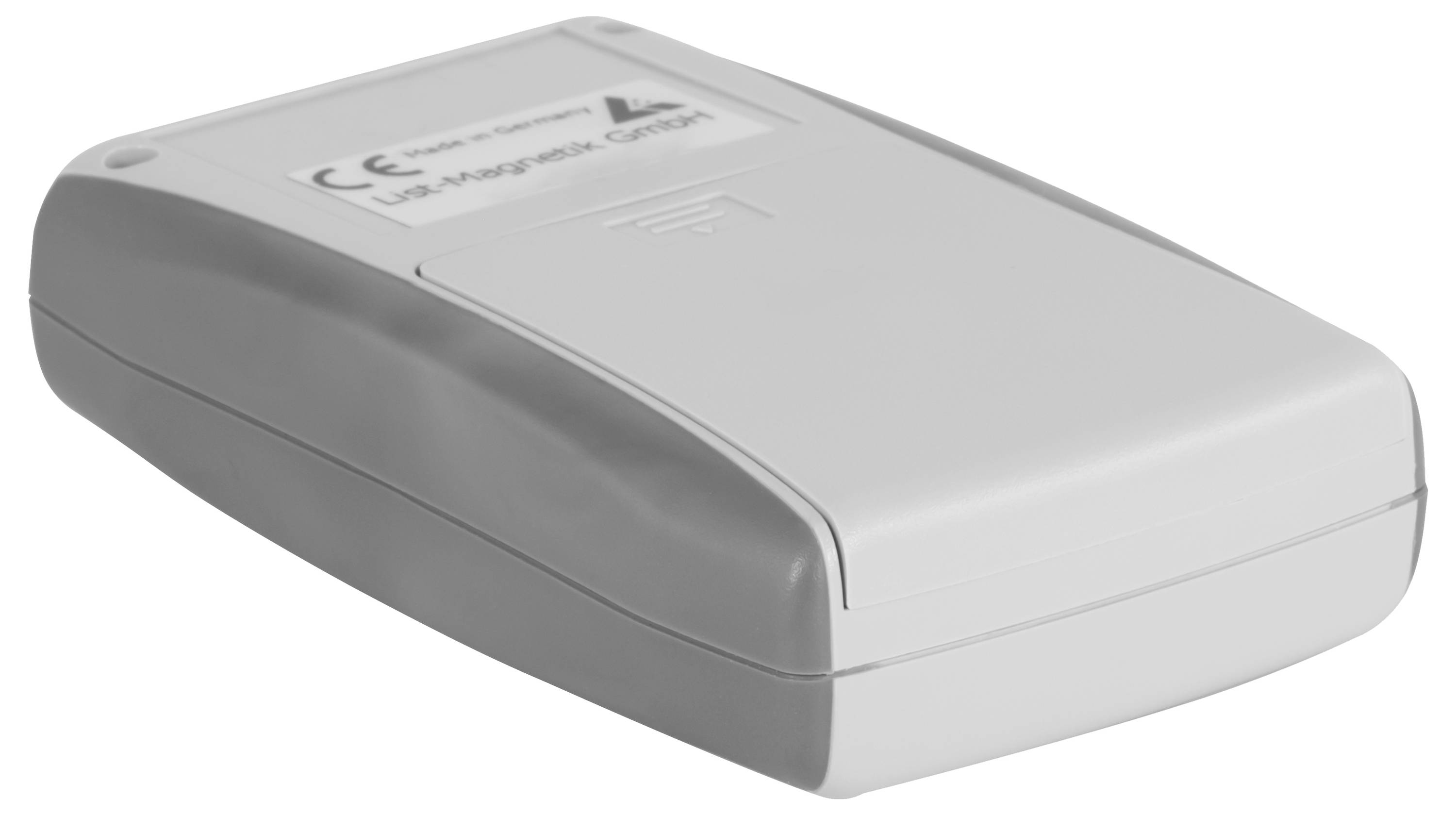

Přenosné bílé a šedé elektronické zařízení s oblým obdélníkovým pouzdrem a štítkem nahoře, znázorněno na běžném pozadí.

1/3

Datasheety: (PDF)

Doručení: Pá 2. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (22 632,23 Kč / kus)

22 632,23 Kč

Bez DPH.

Doprava zdarma

Včetně 14denního práva na vrácení

Nahlásit právní incident

Hlavní benefity

PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ LM-MP1000-A2

Axiální sonda magnetického pole
AC, DC a pulzní měření
Možnost měření zbytkového magnetismu
Rozsah měření až do 20.000 a/cm

Technické parametry

Magnetické pole AC
Rozsah měření 20... 20000 a/cm
Rozlišení 0,1 a/cm
Přesnost v homogenním poli ± 1 a/cm až 50 a/cm, ± 2 % z naměřené hodnoty od 50 a/cm
Frekvenční rozsah 10... 5000 Hz
Magnetické pole DC
Rozsah měření: 0 až 20000 a/cm
Rozlišení 0,1 a/cm
Přesnost v homogenním poli ± 1 a/cm až 50 a/cm, ± 2 % z naměřené hodnoty od 50 a/cm
Obecné technické údaje
Jednotky a/cm, G, Oersted
Přepínatelné jednotky doplňkových informací (1 a/cm = 0.1 kA/m = 1.256 Gauss = 1.256 Oered)
Displej typ LCD
Kapacita paměti (přídavná informace) při době impulsu >= 0.1 ms
Snímač přídavná informace: Axiální sonda P-A2, měřicí vzdálenost Hallova senzoru: 2.0 mm, celková délka sondy: 150 mm, délka rukojeti sondy: 85 mm, průměr trubice sondy: 7.5 mm
Doba provozu 35 h.
Jazyk menu: Němčina, angličtina (GB GB), angličtina (US), francouzština, italština, ve španělštině, maďarštině, polštině, nizozemštině
Třída ochrany (přístroj) IP64
Napájení 1,5 v AA baterie
2x baterie AA 1,5 v, alkalicko-manganová
Kapacita 3000 mAh
Provozní podmínky 0 … 50 °C , 10... 90 % relativní vlhkost
Podmínky skladování 0... 50 °C , 10... 90 % relativní vlhkost
Rozměry ( d x š x v) 105 x 65 x 26 mm
Hmotnost 137 g

Kategorie produktu: Přístroj pro měření magnetického pole

Síla magnetického pole: 2000000 A/m

Frekvenční rozsah: 10 … 5 000 Hz

Napájení: 1,5 V

Rozm.: (d x š) 105 mm x 65 mm

Hmotnost: 137 g

Šířka: 65 mm

Délka: 105 mm

Ke stažení

List technických údajů

List technických údajů 3594392 PCE Instruments LM-MP1000-A2 Přístroj pro měření magnetického pole

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3594392 PCE Instruments LM-MP1000-A2 Přístroj pro měření magnetického pole

Popis

S ručním měřičem magnetického pole a externě připojitelnou axiální sondou můžete jednoduše a efektivně provádět přesná měření magnetického pole. Univerzální přístroj je vhodný pro měření stejnosměrných polí, střídavých polí (True RMS) a impulzních polí - ideal tak pro mnohostranné použití v magnetické měřicí technice v terénu. Lze spolehlivě zachytit i zbytkový magnetismus. Stisknutím tlačítka obdržíte přesné výsledky měření - od slabých zemních magnetických polí až po silné magnetické pole až do 20.000 a/cm (lze přepínat na Gauss/Oered). Kromě intenzity pole je přesně zjištěna také hustota magnetického toku. Jako digitální panelový měřič, magnetometr nebo teploměr poskytuje spolehlivé a reprodukovatelné hodnoty intenzity a intenzity magnetického pole.

Díky velmi přesným senzorům a kompatibilitě s profesionálními systémy pro měření magnetického pole je tento přístroj ideálním nástrojem pro analýzu magnetického pole, testovací metody a průmyslové aplikace. Obzvláště při nízkých intenzit pole je rozhodující měření bez rušení a s přesností. To umožňuje mikrokontrolér v měřicí sondě, který digitalizuje a linearizuje analogové signály Hallova senzoru - rozhodující základ pro přesné výsledky při slabých polích. Tato technika podporuje moderní magnetické metody měření a zajišťuje, že měřič magnetického pole poskytuje vynikající výsledky i za extrémních podmínek jako magnetometr, messametr nebo digitální gausmetr. Skvěle se hodí pro přesné analýzy magnetického pole ve výzkumu, vývoji a také pro průmyslové zkušební metody.

Oboustranný zásuvný sondážní kabel spojuje měřicí přístroj se sondou a lze jej snadno vyměnit při přerušení kabelu - praktická funkce pro všechny, kteří jsou odkázáni na spolehlivé měření. Tento promyšlený design zajišťuje stabilitu a efektivitu i v náročných aplikacích. Univerzálně použitelný přístroj je vhodný pro testování zbytkového magnetického svalu, pro měření nejrůznějších magnetických polí a pro lokalizaci rozptylových polí při testu trhlin. Je ideálním řešením pro magnetické měření toku a analýzu v mnoha průmyslových oblastech.

Pro přesné určení síly magnetického pole, intenzity magnetického pole nebo pro průmyslové testovací postupy. Tento měřič magnetického pole je výkonný nástroj pro všechny magnetické metody měření. Pomocí magnetometru, gausmetru nebo selammetru (všechny pojmy označují stejný přístroj) lze pozorovat i nejmenší rozdíly v intenzitě pole. Od hodnot těsně nad magnetickým polem přes zbytkový magnetizmus (remanence) s nízkými a/cm nebo gauss/Oered hodnotami až po aplikace na vysokém poli: Magnetické pole od společnosti LIST magnetic nabízí dlouhou kvalitu a poskytují reprodukovatelné výsledky měření.

Navíc nabízíme kalibrační standard (referenční magnet), se kterým můžete své zařízení kdykoli spolehlivě zkontrolovat na přesnosti. Vaše výsledky měření jsou tak vždy přesné a spolehlivé - ať už při měření magnetické hustoty toku, při analýzách nebo v průmyslových a vědeckých aplikacích.
