Name: PCE Instruments LM-MP-RC400 Přístroj pro měření magnetického pole
Brand: PCE Instruments
SKU: 3812818
Availability: BackOrder

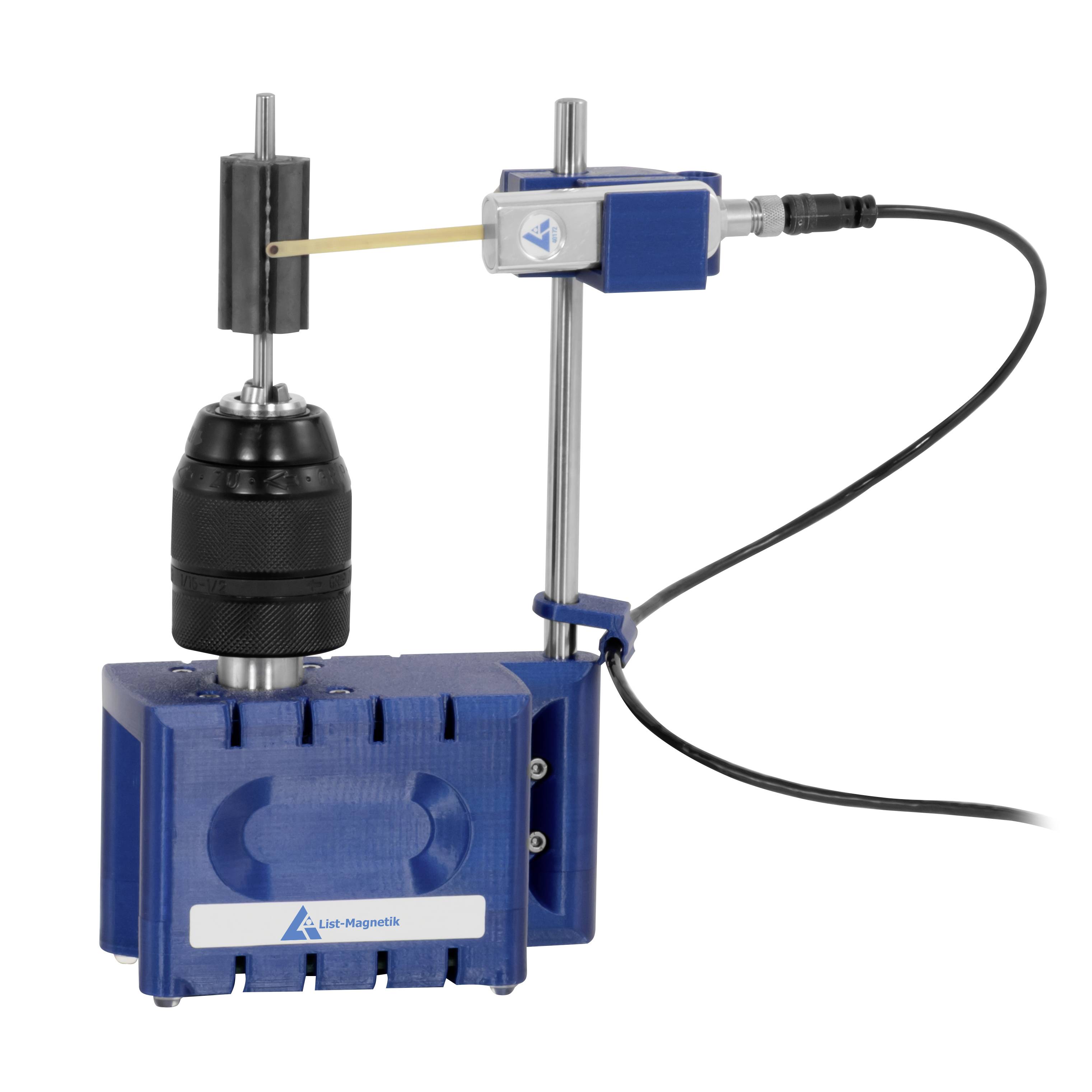

Malé stolní zařízení s magnetickým mícháním s vertikální tyčí, nastavitelnou senzorovou hlavicí a připojeným elektrickým kabelem na bílém pozadí.

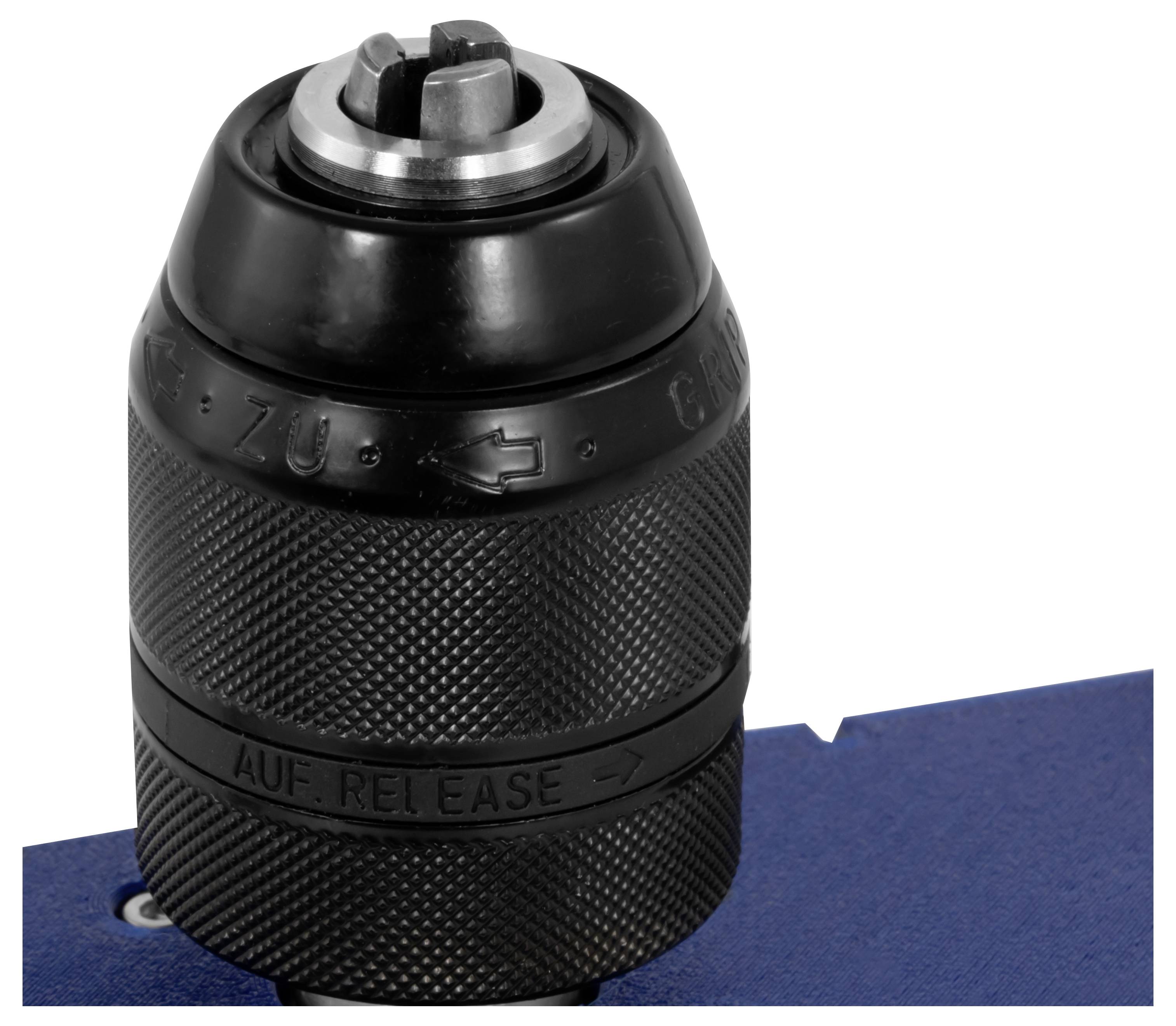

Zblízka fotografie sklíčidla vrtačky bez klíče s kovovou obojkem a vroubkovanou rukojetí na modré ploše.

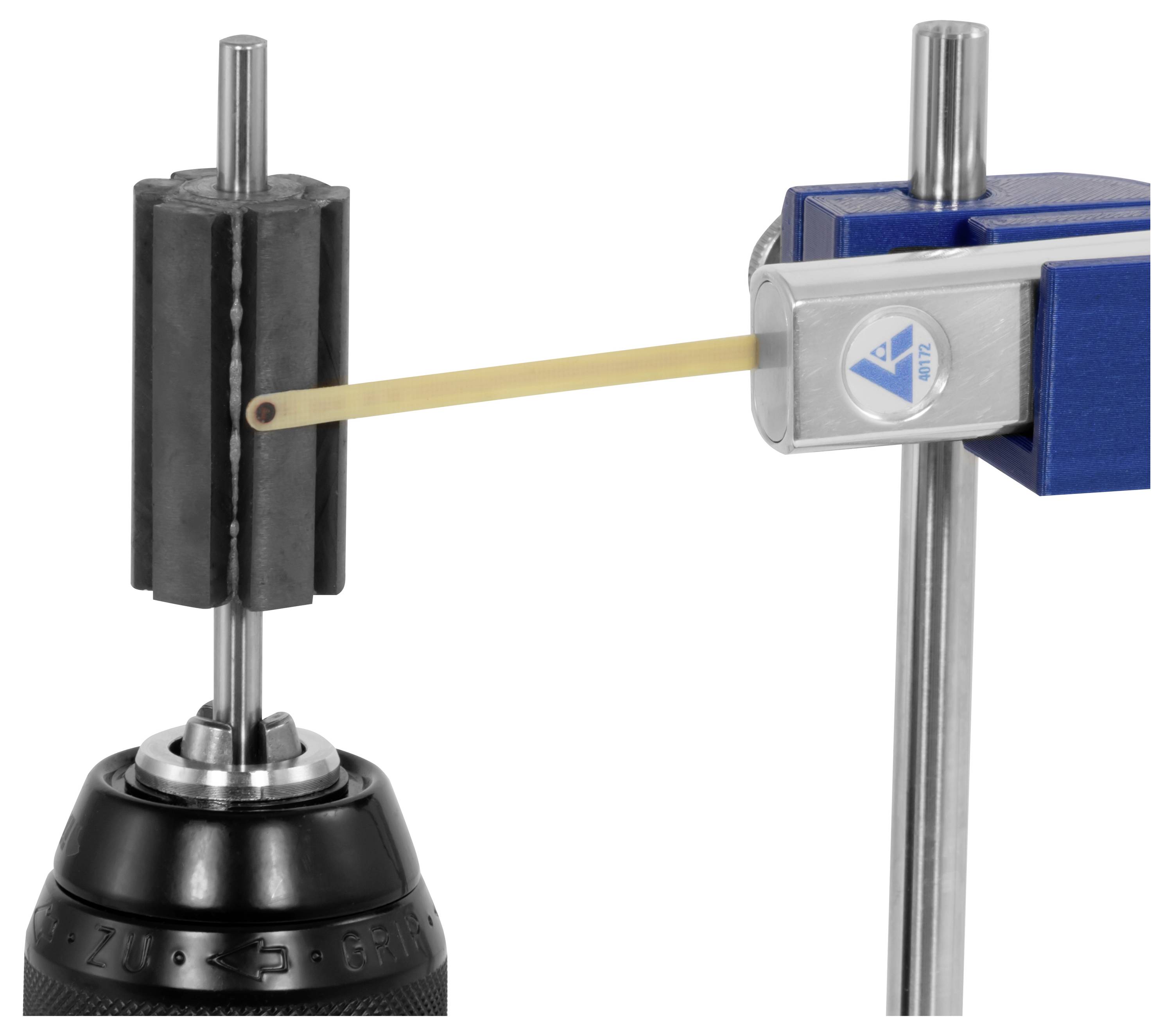

Laboratorní aparatura se sevřeným páskem přemostujícím dvě připevněné součásti na vertikálních kovových stojících.

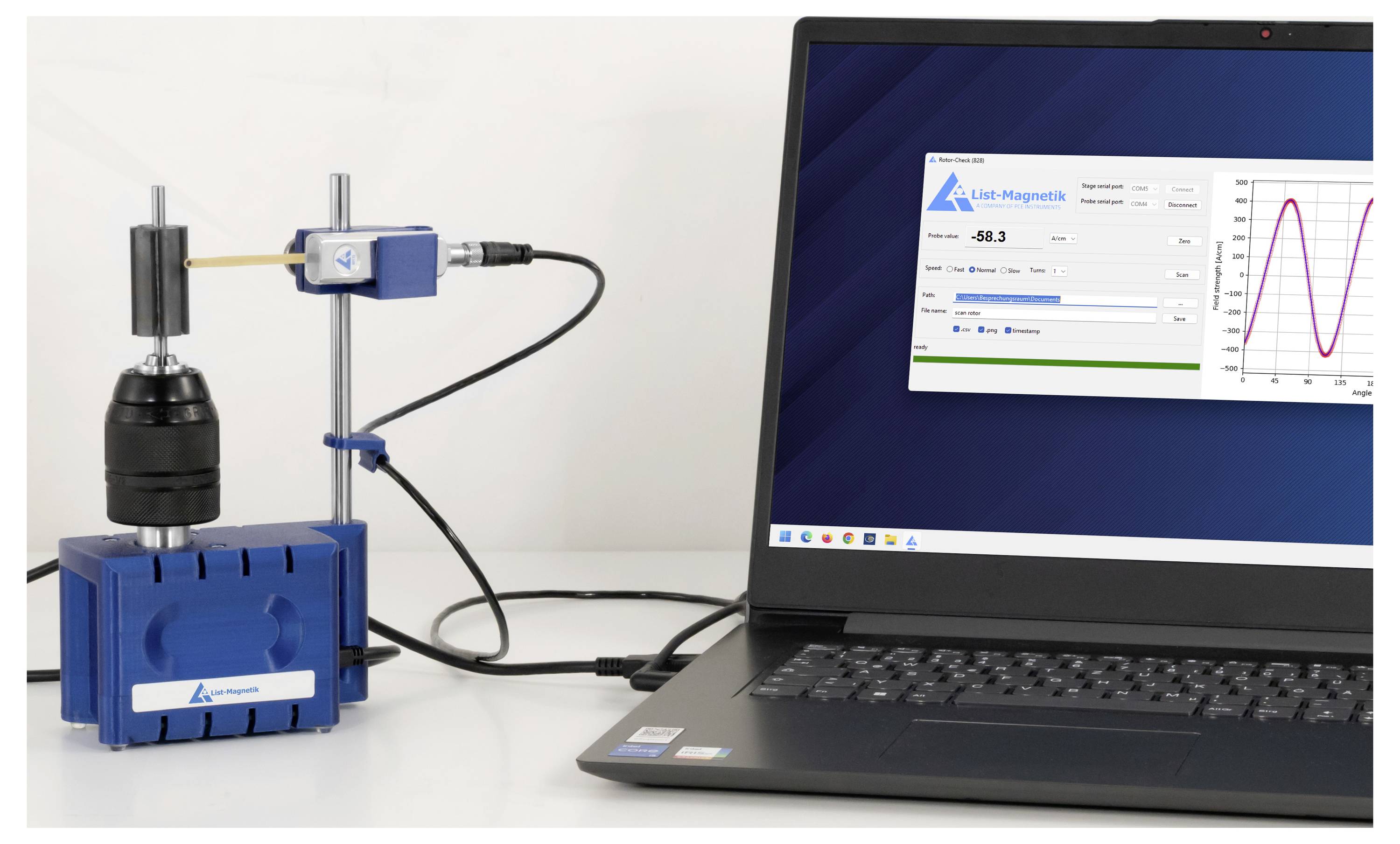

Laboratorní nastavení s motorizovaným zařízením upevněným na modré podstavě připojeným kabelem k notebooku, který zobrazuje ovládací software a živý graf.

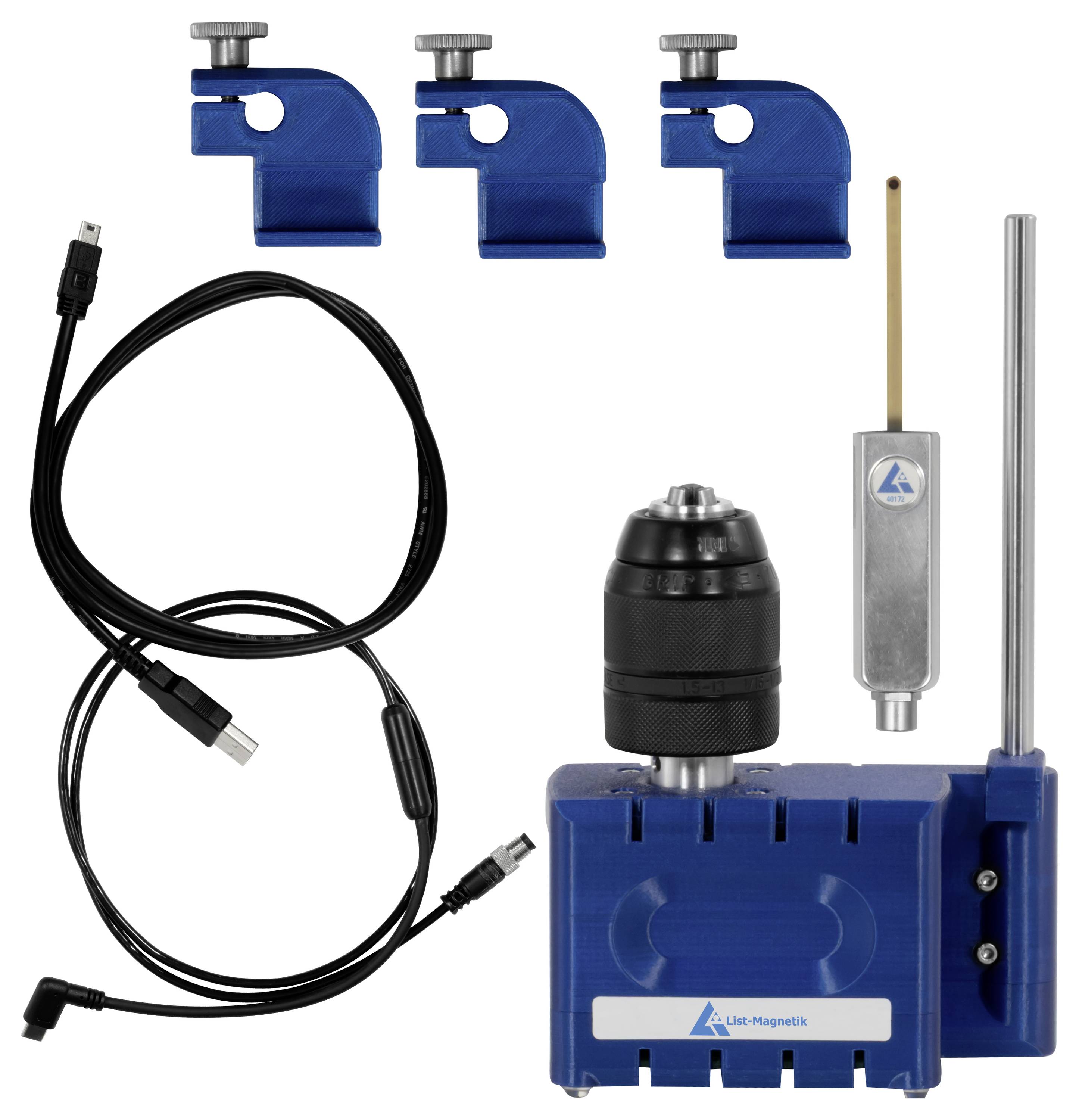

Sada magnetické vrtací šablony s modrými upínacími držáky, USB kabelem, vrtacím sklenutím a kovovým vodítkem zarovnání na bílém pozadí.

1/5

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (122 209,98 Kč / kus)

122 209,98 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ LM-MP-RC400

Zkoušečka magnetického pole pro rotory
Radiální a axiální měření
Otáčení o 360° pomocí krokového motoru
Až 1000 bodů měření za otáčku
Výškově nastavitelný držák sondy do 12 cm
USB připojení pro PC
Vývoz jako CSV a PNG
Včetně softwaru RotorCheck

Technické parametry

Magnetické pole DC
Rozsah měření: 0 až 40000 a/cm
Rozlišení 0,1 a/cm
Přesnost ± 1 a/cm až 50 a/cm, ± 2 % měřené hodnoty od 50 a/cm
Magnetické pole DC
Rozsah měření -4000... 40 až +4000 MT
Rozlišení 0,01 MT
Přesnost ±0,13 MT až 6,28 MT, ±2 % měřené hodnoty od 6,28 MT
senzor
NÁZEV LM-MP-PM4-TR
Rozměry výšky: Max. 12 cm
Max. Průměr rotoru 60 mm
Obecné technické údaje
Kalibrace bodu pomocí softwaru (musí být provedena u nepoložených rotorů)
Stupeň krytí (přístroj) IP20
NAPÁJENÍ 5 V DC (USB)
Provozní podmínky 0 … 50 °C , 10... 90 % relativní vlhkost
Podmínky skladování 0... 50 °C , 10... 90 % relativní vlhkost
Rozměry ( d x š x v) 120 x 60 x 195 mm
Hmotnost: 780 g

Kategorie produktu: Přístroj pro měření magnetického pole

Napájení: 5 V/DC

Rozm.: (Ø x d) 60 mm x 120 mm

Hmotnost: 780 g

Šířka: 60 mm

Délka: 120 mm

(Ø): 60 mm

Ke stažení

List technických údajů

List technických údajů 3812818 PCE Instruments LM-MP-RC400 Přístroj pro měření magnetického pole

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812818 PCE Instruments LM-MP-RC400 Přístroj pro měření magnetického pole

Popis

Zkoušečka magnetického pole Rotorcheck 400 je praktickým zkušebním zařízením pro kontrolu směru magnetického pole rotoru. Přístroj a měřicí sonda se připojí přímo přes USB k PC s Windows. Ideální řešení pro přesné měření magnetického pole a analýzu magnetického pole.

Pomocí přístroje pro testování magnetického pole můžete velmi přesně určit řadu parametrů magnetického pole:

Kvalita magnetu nebo magnetu
Chyba při sestavení lamel
Vlivy nehomogenity laminovaného jádra
Poloha lamel od hřídele
Automatizace rozptýleného pole
- Místní a globální špičky
Hustota toku ve středu pólů
Šířka pólů
- Zaset pólů
Srovnání pólů

Přesný krokový motor s vysokým rozlišením rotorový motor během několika sekund otáčí o 360°. Pomocí bezplatného softwaru pro kontrolu rotorů můžete zaznamenat přesnou křivku síly magnetického pole a úhlu magnetu a statisticky vyhodnocovat. Měřicí sonda je přitom umístěna v konstantní vzdálenosti od rotoru pomocí variabilního fixačního zařízení. To je důležité pro generování srovnatelných magnetických měření během otáček a pro zajištění přesné intenzity magnetického pole během celého průběhu rotoru.

Osa rotoru může být široká až Dick 13 mm. Upevnění měřicí sondy je výškově nastavitelné do 12 cm, což was umožňuje flexibilní manipulaci s různými velikostmi rotoru.

Pomocí záznamu naměřených hodnot pomocí softwaru Rotorcheck máte možnost exportovat nahraná naměřená data přímo do grafické či CSV např. do aplikace Microsoft Excel, pro detailní vyhodnocení a dokumentaci měření magnetického pole.

Zkoušečka magnetického pole se dodává s transversální sondou PM4-TR. Součástí dodávky je 3 držáky pro měřicí sondy, pro axiální měření (např. senzorový magnet) nebo radiální měření (např. magnetický rotor). Dle přání zákazníků lze také dodat objímky adaptéru, abyste mohli v určitých intervalech měřit magnetový rotor.

Zkoušečka magnetického pole Rotor-Check 400 a příslušná sonda se připojí pomocí dvou USB portů k počítači nebo notebooku a nepotřebují žádné další externí napájení.
