PCE Instruments LM-MAGINSPECT Přístroj pro měření magnetického pole

Magnetický analyzátor (Permagraph), cenově výhodný zkušební přístroj pro měření hystereze tvrdých magnetických materiálů, nabízí vysokou přesnost měření a je ve své přesnosti téměř srovnatelný s permagrapem.
MagInspect je zvláště vhodná pro zkoumání permanentních magnetických materiálů, jako jsou magnetické materiály z Alnico, ferit, Smco nebo neodymu. Nabízí přesné měření hysterezní křivky a podporuje materiálovou zkoušku a analýzu těchto specializovaných magnetických materiálů.

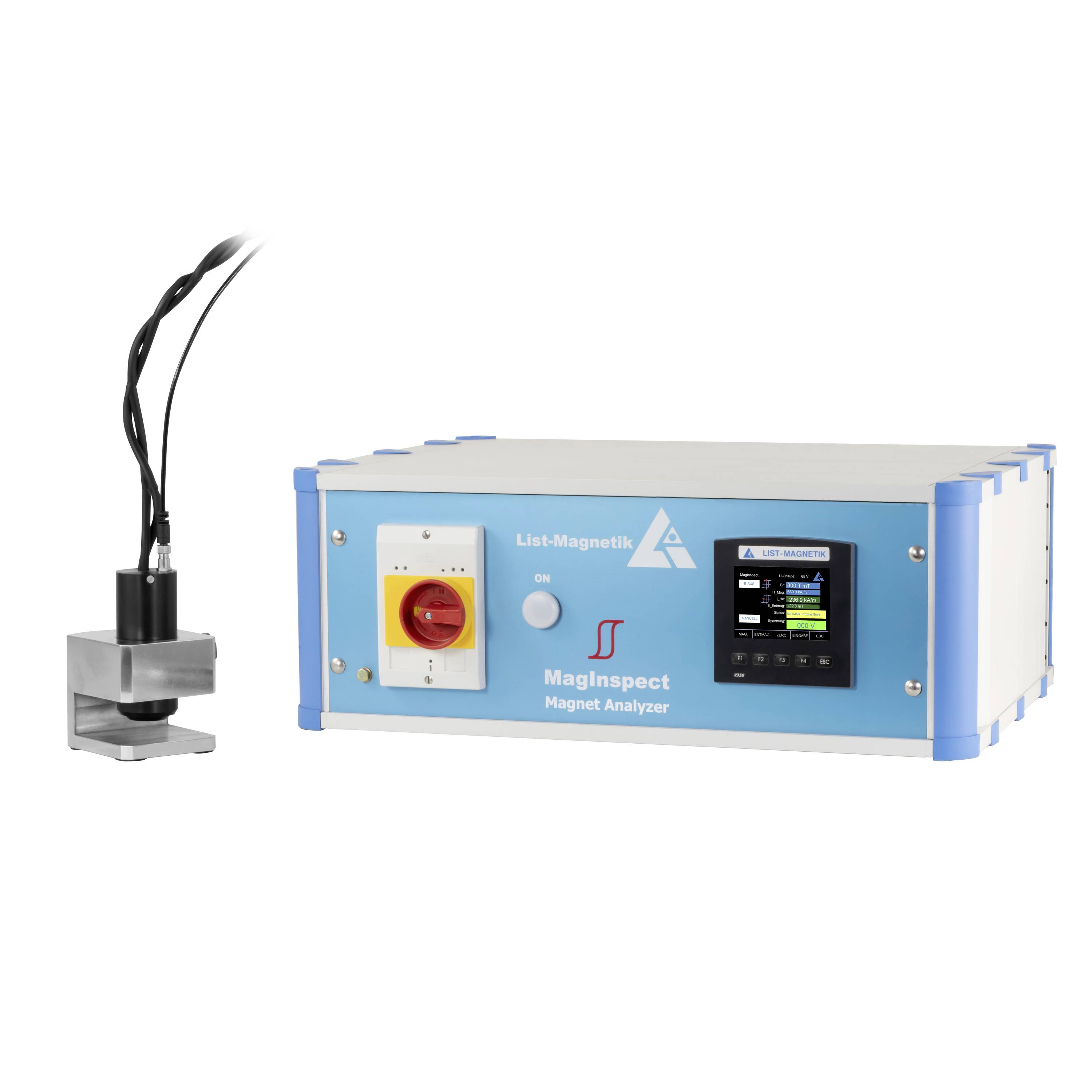

Magnetický analyzátor (permagraph) může nahradit permagrafy, které stanoví magnetické vlastnosti materiálů. MagInspect je cenově dostupný a snadno ovladatelný zkušební přístroj, který s impulzním postupem zaznamenává magnetizovanou a demagnetizovanou křivku. Řídicí jednotka a externí impulsní měřicí sonda jsou vybaveny inovativní měřicí elektronikou, která umožňuje přesné a spolehlivé měření magnetické a demagnetické křivky. Zvláštní výhodou systému MagInspect je, že geometrie objektu, který má být měřen, je z velké části volná, zatímco měření pomocí systému Permagraph vyžaduje speciální magnetické geometrie.

Typické oblasti použití MagInspect jsou:
Testování materiálu a kontrola kvality
Určení magnetických vlastností materiálů
Výzkum a vývoj
Zkoumání nových materiálů/slitin na magnetické vlastnosti
Kontrola výroby
Monitorování zmagnetizování součástí během výroby
Dokumentace
Zachycení hystereze v magnetické výrobě

Měřící parametry u MagInspect:
(I_HC): Síla magnetického pole potřebná k omezení magnetické zmagnetizování materiálu
Remanence (BR): Zbytkové magnetizace, která zůstává v materiálu po odstranění externího magnetického pole
V případě, že je v souladu s čl.
Hystereze: Křivka představuje vztah mezi silou magnetického pole a magnetizací


Impulzní měřicí sonda je vybavena vestavěnou Hallovou sondou, která disponuje nově vyvinutou měřicí elektronikou. Ta může pomocí frekvence až 10 kHz velmi přesně zaznamenávat naměřené hodnoty Hallovy sondy s 16-bitovým a/D převodníkem. Zároveň je zabudována magnetická a demagnetizující cívka, která vytváří magnetické a demagnetizující impulsy. Řídicí jednotka generuje jednotlivé impulsy, zatímco měřicí elektronika sondy přesně zaznamenává sílu magnetického pole (hodnota H) a hodnotu toku (hodnota B) magnetického materiálu.
Kompletní měření se provádí automaticky, přičemž vždy vzniká 10-13 impulsů pro zmagnetizování a demagnetizování. V řídící jednotce lze vybrat magnetický materiál pro použití správných parametrů.
Řídicí jednotka generuje na základě jednotlivých hodnot H a B hysterezi v jednotlivých krocích, které jsou zobrazeny na barevném displeji. Kozertivními hodnotami IHcI_HciHc a remanence BB_RBR jsou přímé výsledky hysterezní křivky a poskytují důležité informace o magnetické analýze materiálu a zkoušce materiálů.
Po skončení celého postupu lze hodnoty převést do aplikace Microsoft Excel. Microsoft Excel nabízí funkci pro import DataStream, který umožňuje přenos dat přímo z řídicí jednotky. Matematická funkce Spline, která je implementována v Excel makro, vypočítá a zobrazí přesnou hysterezi.

Zrychlený postup pro určení hodnoty I_HC a BR bez hystereze v ručním režimu

Magnetický analyzátor (Permagraph) navíc nabízí možnost rychlého postupu pro porovnání hodnot HC u materiálu ke kontrole kvality řady. Tento postup umožňuje účinnou a přesnou kontrolu materiálů ve výrobě, aby bylo možné rychle vyhodnotit magnetické vlastnosti materiálů a zajistit jejich kvalitu.
S rychlou metodou lze ručně nastavit magnetické a demagnetizovací impulsy uzpůsobené magnetickému materiálu. V důsledku toho se přímo zobrazuje hodnota I_HC (kokomerční síla) a hodnota BR (remanence) na řídicí jednotce.

Výhody MagInspect oproti permagrapům
Metoda impulsu dosahuje pomocí malé sondy velmi vysoké intenzity pole, která jsou nezbytná pro nasycení materiálu. Vysoká přesnost umožňuje přesnou kontrolu materiálů a analýzu magnetických vlastností, zejména u malých nebo složitých magnetických materiálů.
Není třeba používat externí, náročné magnetické Joch se speciálními policemi pro různé magnetické geometrie. To usnadňuje zkoušení materiálu a analýzu materiálu, protože sonda vytváří přímo potřebné magnetické a demagnetizující impulsy, aniž by musela být odkázána na další vybavení.
Impulzní metoda nevyžaduje kompenzační cívku, aby bylo možné určit hodnotu B magnetického materiálu, protože každý impuls je zcela vyklinován a při měření B není přítomno žádné magnetické pole.
Malá impulzní měřicí sonda je do velké míry nezávislá na geometrii magnetu, takže lze bez problémů měřit také např. vnější magnety na rotorech.
Magnetický analyzátor je navíc mnohem levnější než permagraph a nabízí efektivní řešení pro kontrolu magnetického materiálu a analýzu materiálu.
