PCE Instruments LM-FL250-HM2 Zkoušečka magnetického pole s funkcí datového záznamníku

Kompaktní průtokoměr List Magnetik FLUX-CHECK 250 je nový ruční měřicí přístroj pro určení magnetického toku Phi magnetického systému nebo jednotlivých magnetů. Tento inovativní přístroj nabízí přesnou možnost feromagnetických materiálů a je ideální pro ideal analýzu a testování materiálů v různých aplikacích.

Pro zkoušení permanentního magnetu nebo magnetického systému je rozhodující, jak je magnetická kvalita a jak silná je magnetické zmagnetizování magnetu. Měření síly magnetického pole je možné pouze bodově a nezohledňuje objem magnetu. Tento úkol přebírá Fluxmetr s cívkou, který umožňuje přesné objemové měření celého magnetického pole.

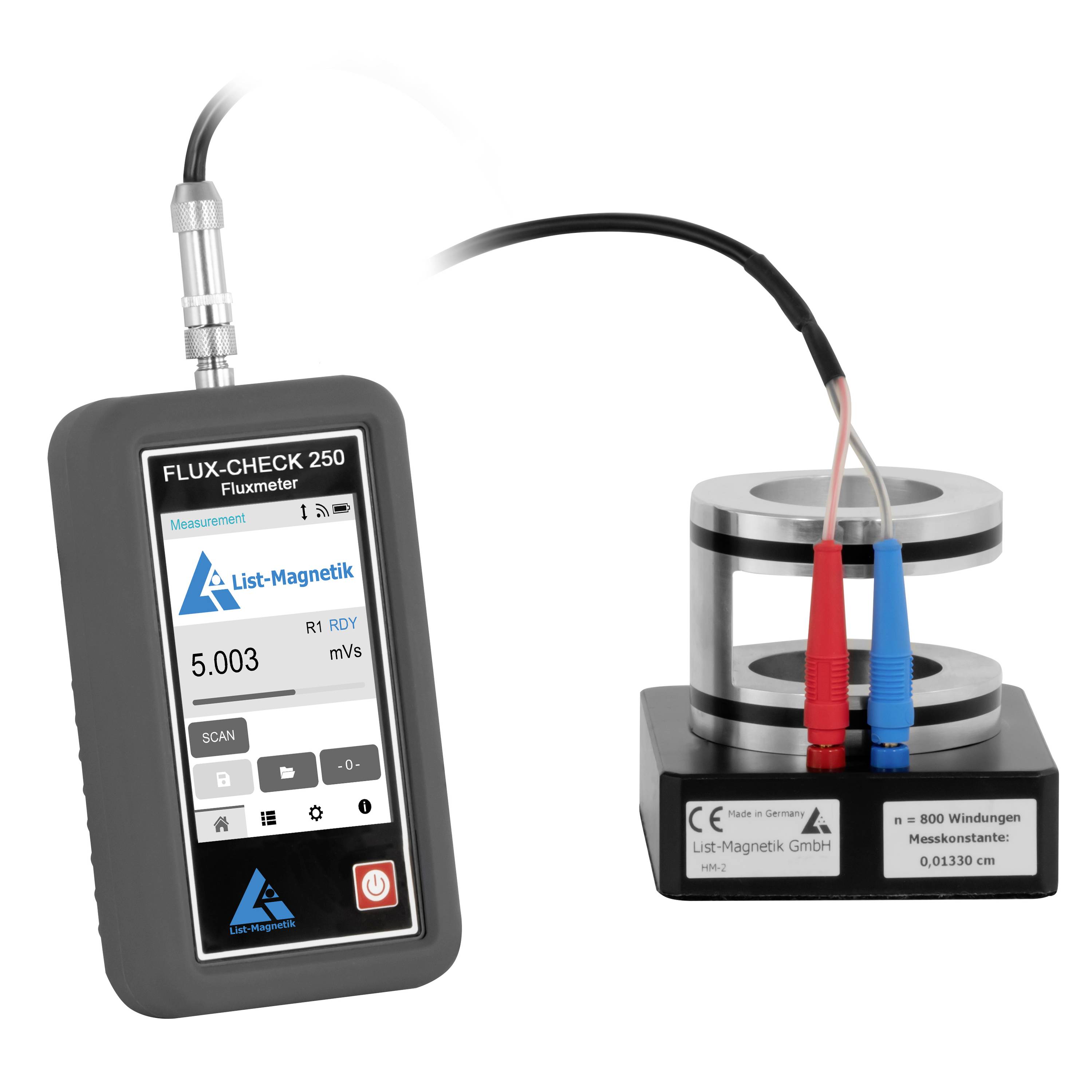

V kombinaci s magnetickými úchyty LIST Hltz-Momentsova HM-1 je možné přesně určit magnetický tok permanentních magnetů, protože celkový objem magnetu je měřen polonezávisle na pozici. Přitom je účinek magnetu na cívku zjišťován ve formě elektrického napětí a přepočten na hodnotu toku (nebo flux). Vedle sloupců Hotz Momrelsova HM-1 lze k přístroji připojit také všechny druhy cívek nebo cívkových sond, což umožňuje was vysokou flexibilitu při testování feromagnetických materiálů a analýze materiálu.

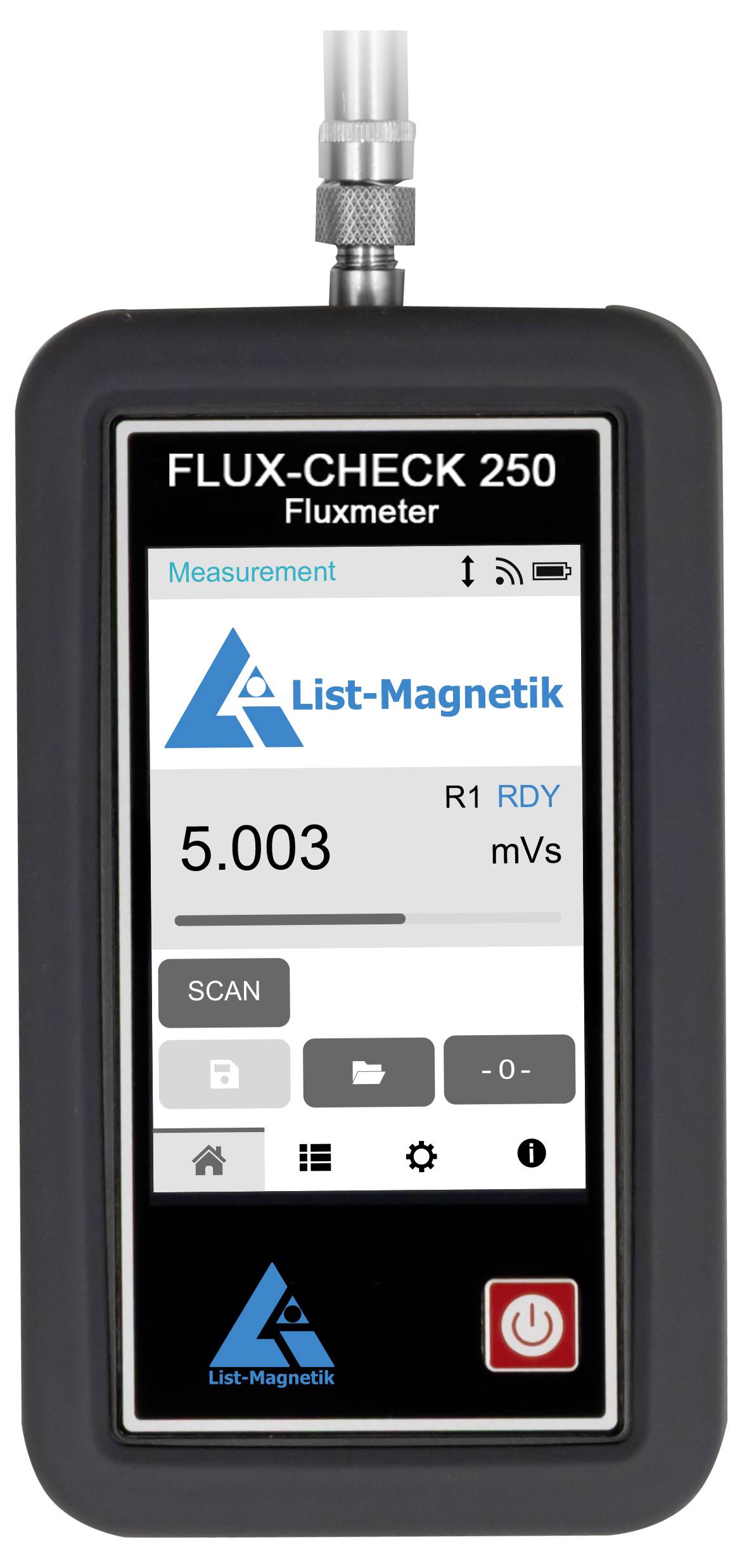

Zaznamenání zaznamenané křivky pulsů měření toku je plocha, která určuje tok jako integrál. Tato plocha je zpracována v grafickém znázornění na LCD-dotykovém panelu s rozlišením 320x480 pixelů a z ní je vypočtena správná hodnota toku. Z technického hlediska je Fluxmetr FLUX-CHECK 250 elektronickým analogovým integrátorem napětí.

U přístroje FLUX-CHECK 250 se neobjevuje posun, který má po zapnutí mnoho fluxmetrů a který vede k delší čekací době až do prvního měření nebo musí být během řady měření vždy kompenzován. Místo toho se stanoví spouštěcí hodnota, od níž se měření začíná, přičemž se jako hodnota použije předchozí driftová hodnota. Ihned po zapnutí je přístroj připraven k měření, což umožňuje was rychlou a spolehlivou kontrolu materiálu a analýzu materiálu, bez časové ztráty způsobené trvalou kompenzací driftování.

Kromě magnetického toku Phi lze v průtokoměru snímat další informace o cívce a změřených magnetech. Tyto údaje lze použít k výpočtu dalších tvrzení, která podporují analýzu materiálu a přesné zkoušky permanentních magnetů a jiných magnetických systémů.
Počet závitů cívky (n) - z toho je vypočítán „skutečný tok“
Konstanta cívky cívky cívky cívky, vypočítá se z toho „magnetický moment“.
Objem magnetu, z toho se vypočítá hustota toku B.

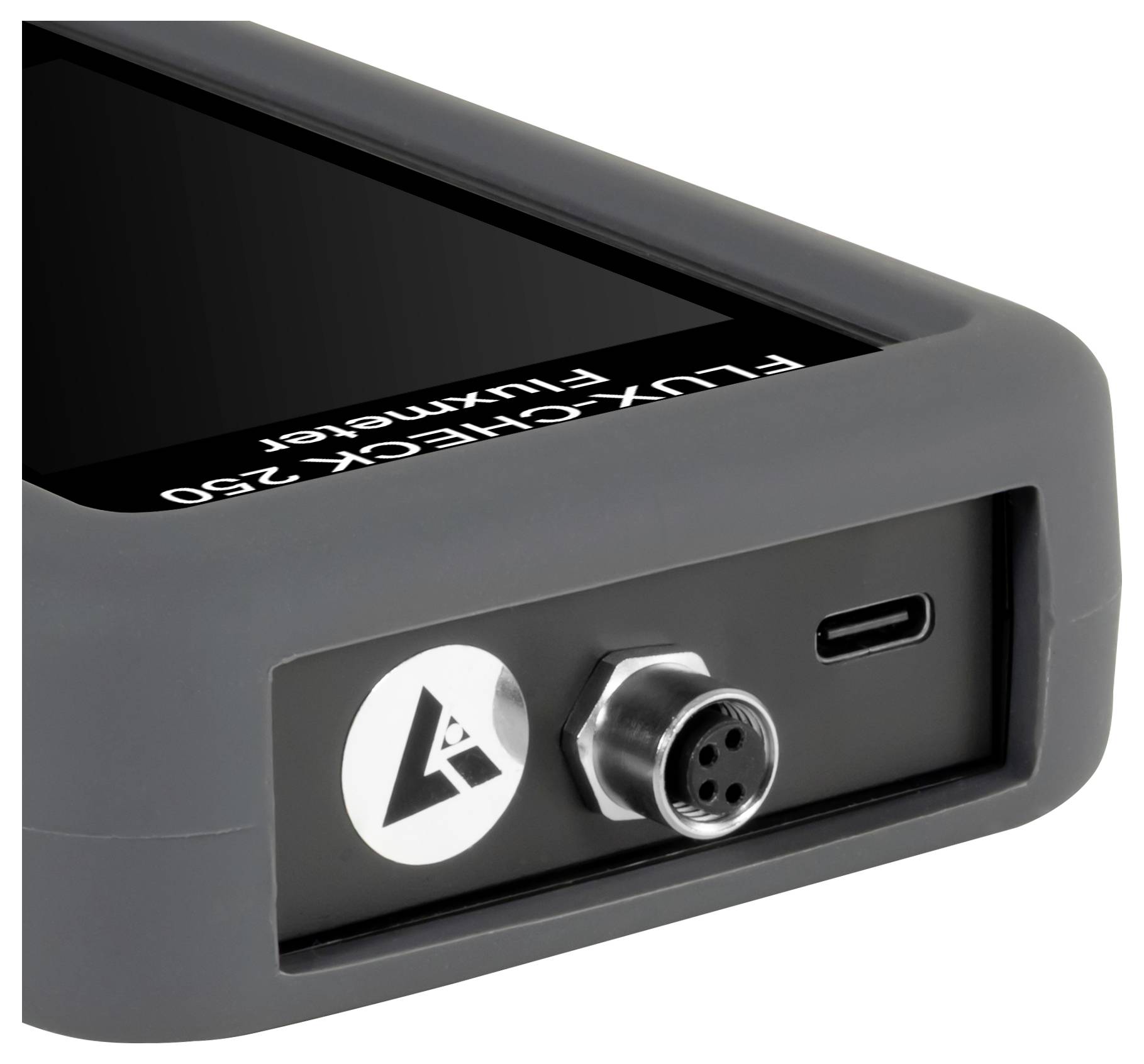

Přístroj podporuje flexibilní paměť naměřených hodnot, kombinované digitální a analogové zobrazení a měření špičkových hodnot. Díky bezdrátovému rozhraní Bluetooth lze data přenést do počítače se systémem Windows nebo do aplikací pro Android a iOS. Pomocí USB rozhraní lze přístroj nepřetržitě připojit k externímu zdroji napájení.

Na přístroji je implementováno rozhraní SCPI, které umožňuje přístroji provádět na dálku měření a poskytovat naměřené hodnoty v liniovém provozu. Připojení se provádí přes USB, tím je zároveň zajištěno napájení a trvalý provoz.
